Adafruit Miniature 0,8 Zoll 8×8 LED Matrix Pure Green KWM-20882CPGB 1624

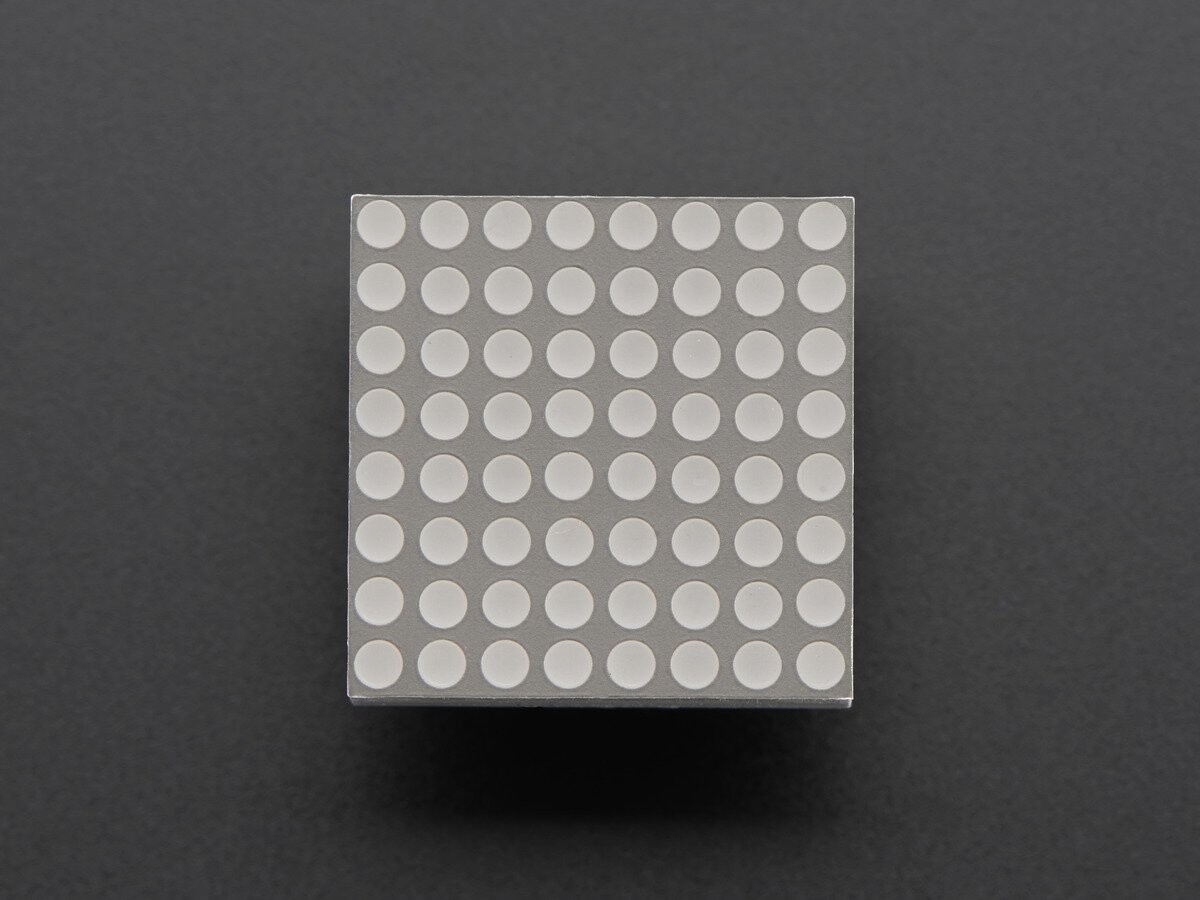

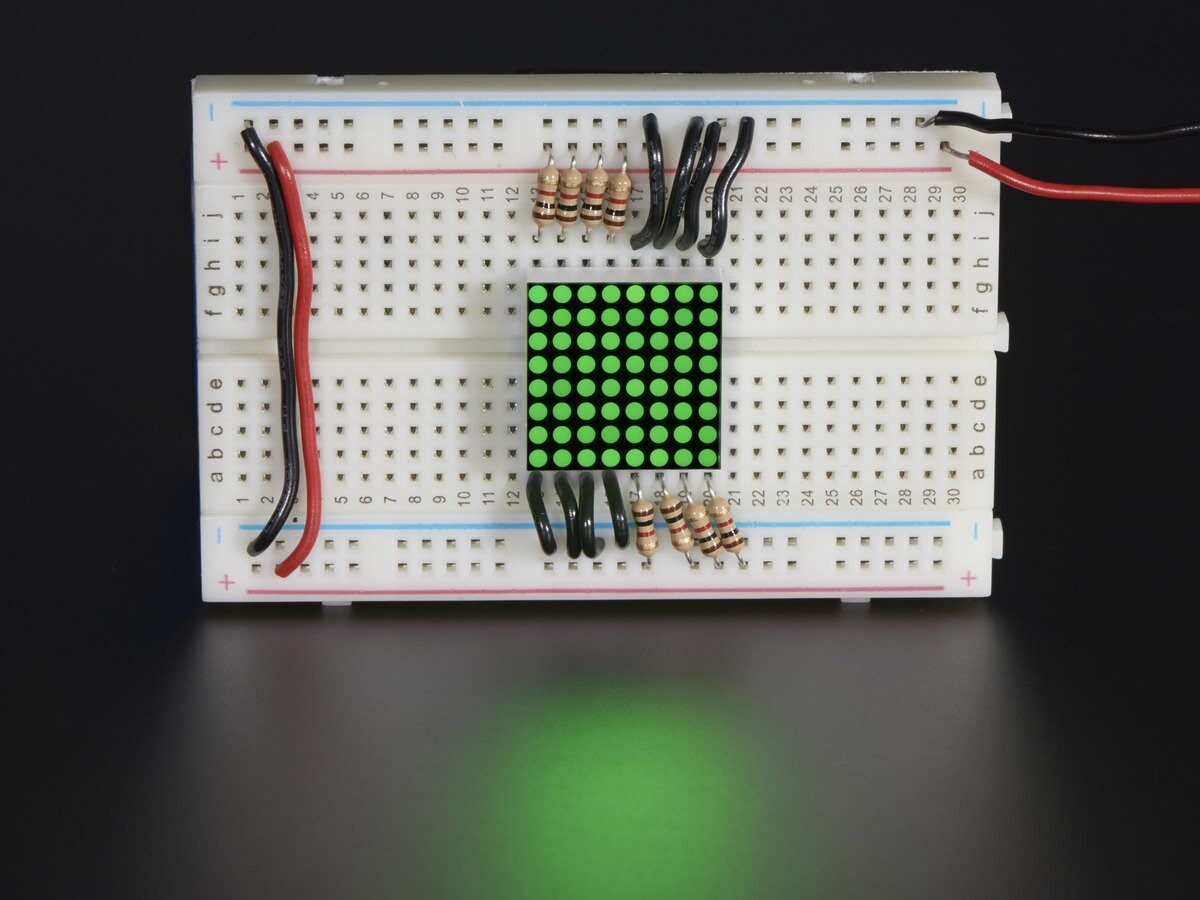

I bliver så glade, når I ser dette fantastiske Miniatur-LED-matrix Hold i hånden. 0,8″ i kvadrat, den har alt, hvad en stor LED-matrix har, men på en overskuelig størrelse! 64 rene grønne LEDs er placeret i et plasthus i en 8×8 matrix. Der er 16 stifter på siden, hver med 8, med et afstand på 0,1″, så du kan nemt tilslutte den til et breadboard og har masser af plads til ledning.

Disse LED’er har en dybere grøn farve, det er en smuk nuance, men processen er anderledes end ved vores andre grønne Mini-LED-matricer, hvilket gør dem dyrere.

Da displayet er placeret i et raster, skal det styres med en 1:8 multiplexer. Vi anbefaler at bruge enten en 74HC595 og en TPIC6B595 (hvor 74HC’ styrer de 8 anode samtidigt og derefter driver TPIC’ hver enkelt katode) eller blot en enkelt MAX7219, som håndterer multiplexeringen for dig.

Tekniske detaljer

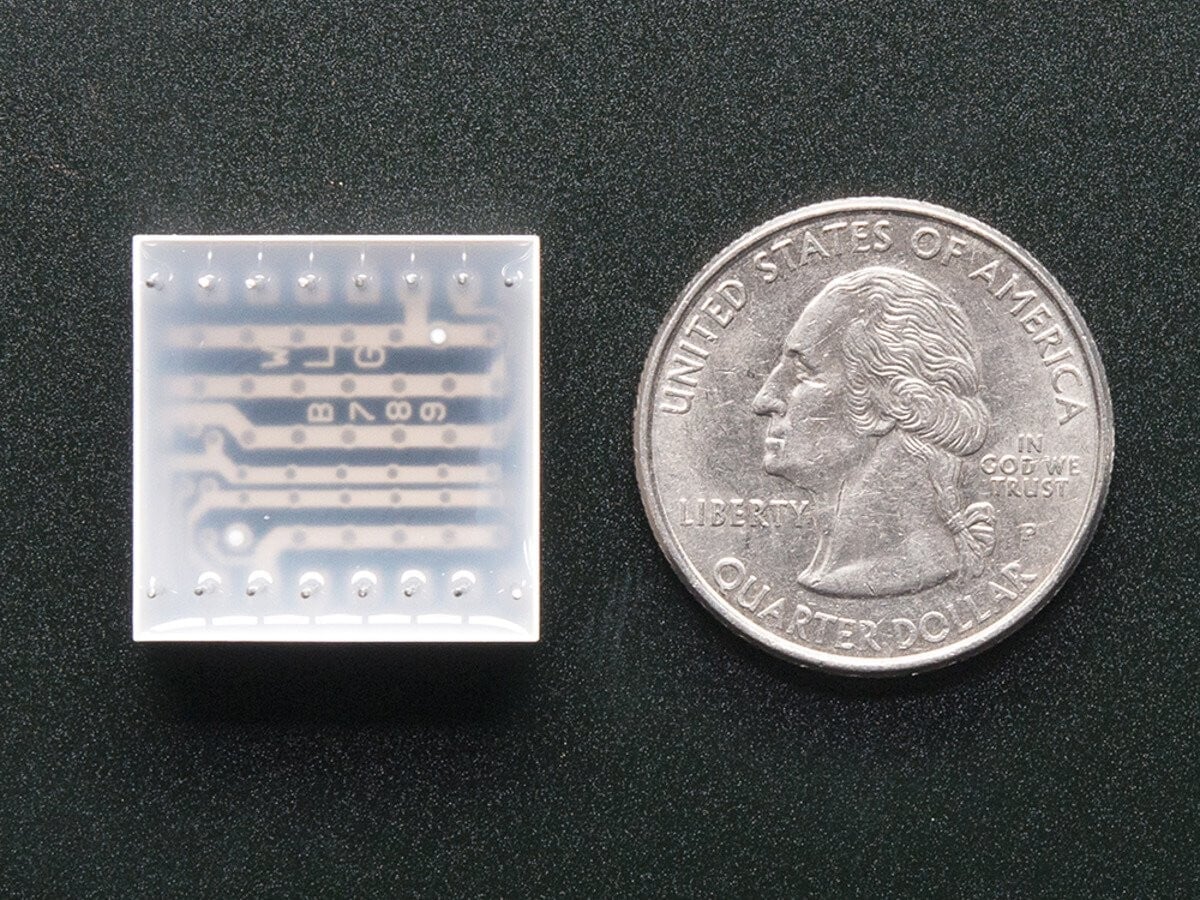

• Dimensioner: 20 mm / 0,8″ x 20 mm / 0,8″ x 6 mm / 0,23″
• Pennenlængde: 13,35 mm / 0,5 tommer
• Vægt: 3g

Dette er en LED-matrix med fælles anode

Downloads

• Datenblatt

Yderligere information
