Adafruit Metro Mini 328 5V 16MHz Udviklingskort Kompatibelt med Arduino 2590

Gør det selv Arduino-baseret projekt er lille og med Adafruit METRO Mini! Der METRO Mini fungerer fremragende med Arduino IDE og driver ATmega328P med 16 MHz, så det er kompatibelt med Arduino UNO R3 – Bemærk, at du ikke kan tilslutte afskærmninger, men fantastisk til brug med breadboards. Du kan bruge dette med Arduino IDE (både desktop- og cloud-version) ved at vælge “Arduino UNO” i menuen Boards.

METRO Mini er resultatet af års erfaring med AVRs: Vi ønskede at skabe et lille, breadboard-venligt udviklingskort, der er nemt at bruge og egnet til “hacks”. METRO Mini kan programmeres med Arduino IDE (vælg “UNO” i dropdown-menuen).

• ATmega328-hjerne – Denne populære chip har 32 KB Flash (1/2 K er reserveret til bootloader), 2 KB RAM, og er klokket med 16 MHz.

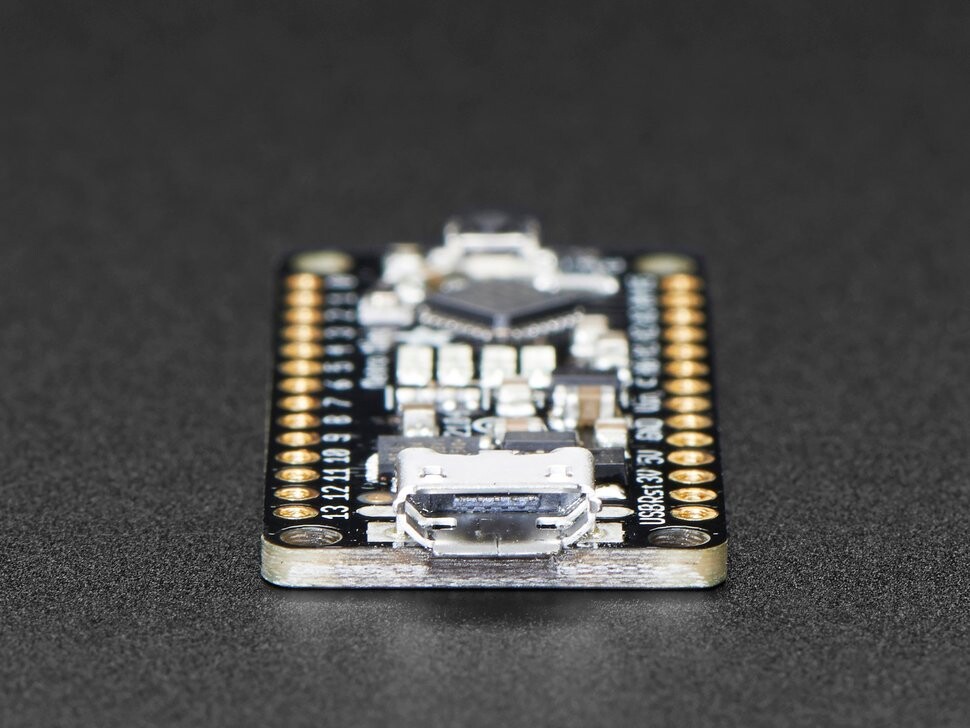

• Forsyn METRO Mini med 6–16 V med polaritetsbeskyttelse på Vin-pinnen eller tilslut Micro-USB-stikket til enhver 5-V USB-kilde.
• METRO har 20 GPIO-pins, hvoraf 6 også er analoge og 2 er reserveret til USB-serielkonverteren. Derudover findes der 6 PWM’er på 3 timere (1 x 16-bit, 2 x 8-bit). Der er en hardware SPI-port, en hardware I2C-port og en hardware UART til USB.

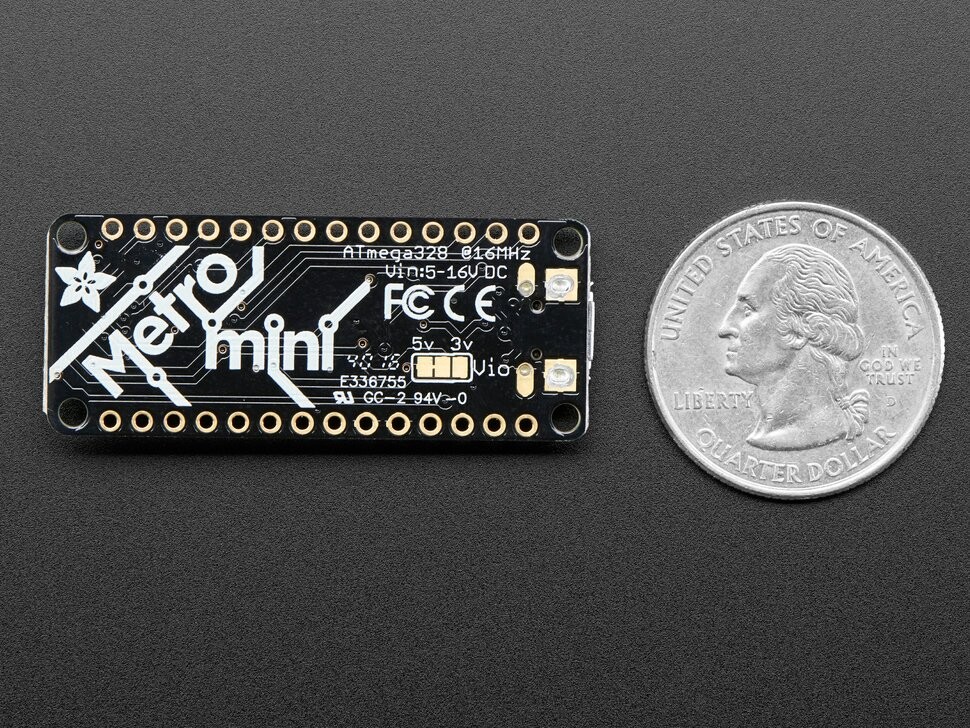

• GPIO-logilevålet er 5 V, men ved at klippe og lodde en jumper på bagsiden kan du nemt omdanne det til et 3,3 V-logilevel.
• Integreret 5 V-regulator med 150 mA udgang, 3,3 V, 50 mA via FTDI-chip
• USB-til-serielkonverter, der eine echte SiLabs CP2104-Hardware-USB-til-serielkonverter har, som kan bruges af enhver computer til at lytte/sende data til METRO og også til at starte og opdatere kode via bootloader.
• Fire display-LED’er øverst på printpladen for nem debugging. En grøn strømlampe, to RX/TX-lamper til UART og en rød lampe, der er forbundet med pin PB5 / digital #13.
• Nem programmering, kommer med forudinstalleret Optiboot-bootloader
• Smukt design fra PaintYourDragon og Bruce Yan, i Adafruit sort med forgyldte pads.

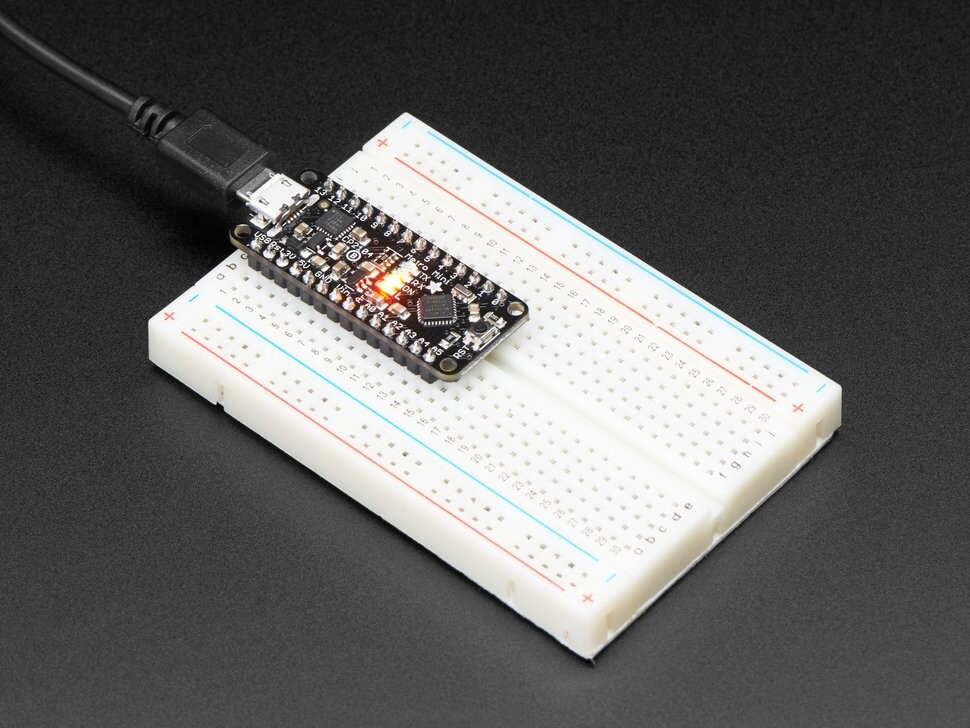

Metro Mini leveres som et fuldt samlet og testet print med indlejret bootloader og en 0,1-tommers header. Hvis du ønsker at tilslutte det til et breadboard, kræves der lidt lodning, eller du kan lodde ledninger direkte på eller montere headerne direkte på breakout-pads. Når headerne er monteret, kan de passe i 0,6″ brede stik.

Mac- und Windows-Nutzer! Glem ikke at installere FTDI VCP-driverne fra FTDI og CP210x-driverne fra SiLabs, så COM/Serial-porten vises korrekt! De standardinstallerede drivere understøtter muligvis ikke interfacechippen!

Detaljerede specifikationer:

• ATmega328 Mikrocontroller med Optiboot (UNO) bootloader
• USB-programmering og debugging via den godt understøttede originale FTDI FT231X eller SiLabs CP2104
• Indgangsspænding (Vin): 6–16 V (en 9-VDC-strømforsyning anbefales)
• Unterstütter 5-V-logik med kompatible indgange på 3,3 V, kan konverteres til 3,3-V-logikdrift.
• 20 digitale E/A-pins: 6 er også PWM-udgange og 6 er også analoge indgange
• 32 KB Flash-Speicher – 0,5 KB til bootloader, 31,5 KB tilgængelig efter boot
• 16 MHz klokkefrekvens
• Adafruit sort PCB med guldplating på pads
• 18 mm x 44 mm x 4 mm / 0,7″ x 1,7″ x 0,2″
• Vægt: 3 g
• Ableitung af “Arduino UNO R3 reference design”

Downloads

• Fritzing-LibraryAnleitung
