Adafruit ATtiny817 Breakout med Seesaw AVR Mikrocontroller STEMMA QT Qwiic 5233

Adafruit Dieses Board erstellte jeg primært til eget brug: Det er et Mini-Udviklingskort, som vi kan bruge med ATtiny817  Præcis som vi har designet det for ATSAMD09. På grund af siliciummangel i 2021 tilpasser vi nogle af vores SAMD09-designs til ATTiny8xx-serien og ønsker et hurtigt, minimalt printkort, hvor kode kan testes.

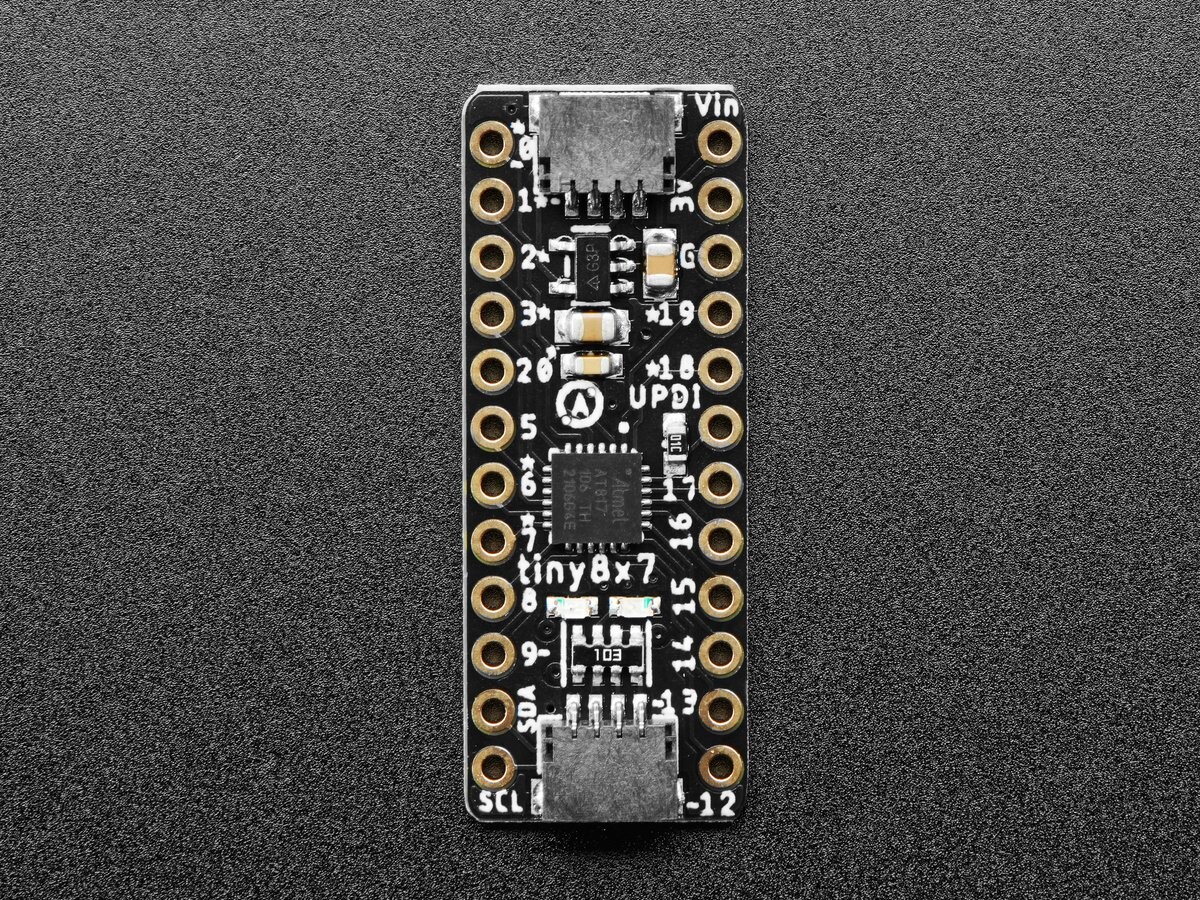

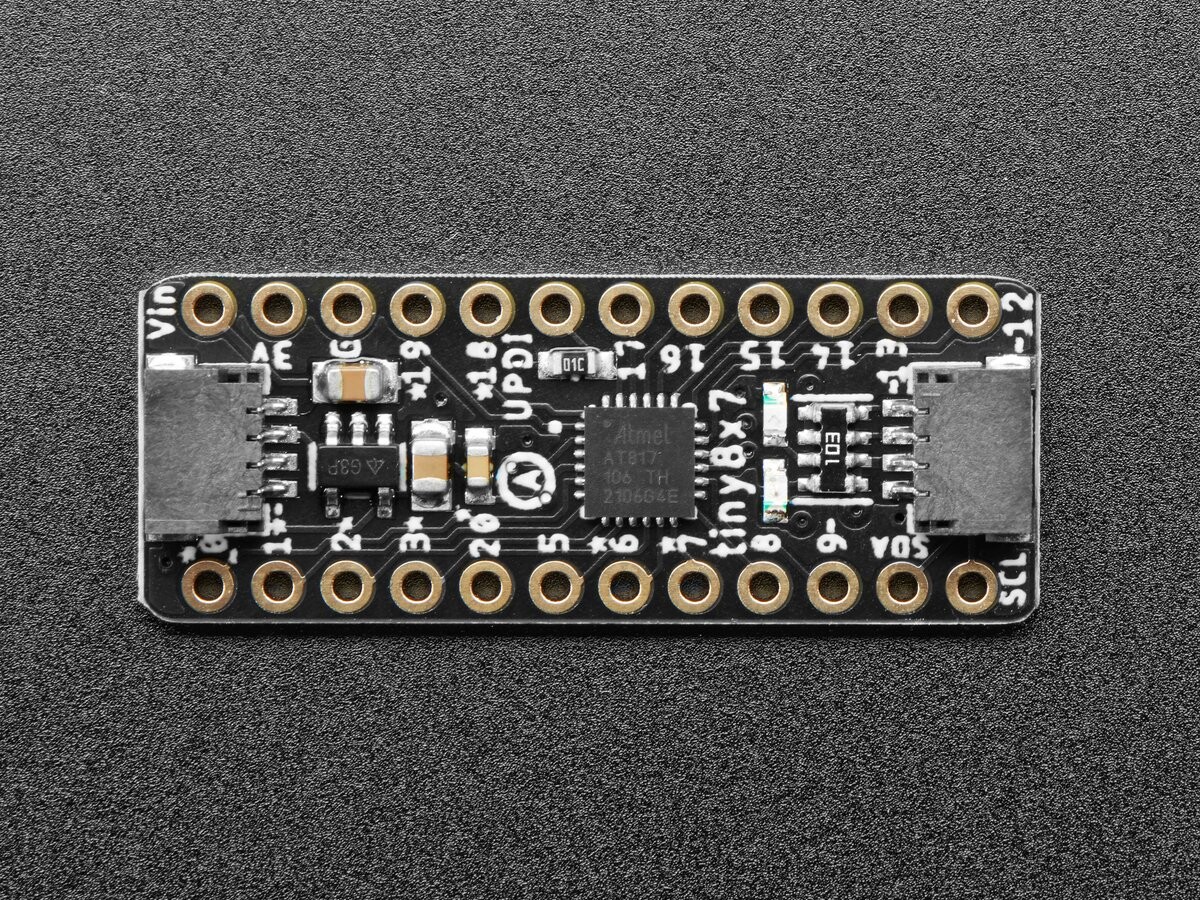

Breakout-kittet leveres med det monterede og testede printkort samt nogle header-strips. Hvert printkort er ret minimalistisk og indeholder:

• ATtiny817 8-bit mikrocontroller
  • 8 KB Flash, 512 Byte RAM, 128 Byte EEPROM
  • Internt oscillator kan køre op til 20 MHz
  • Internt hardware-multiplikator
  • Kan fungere med 2V til 5V strøm / logik (se databladet for maksimal hastighed ved den ønskede effekt).

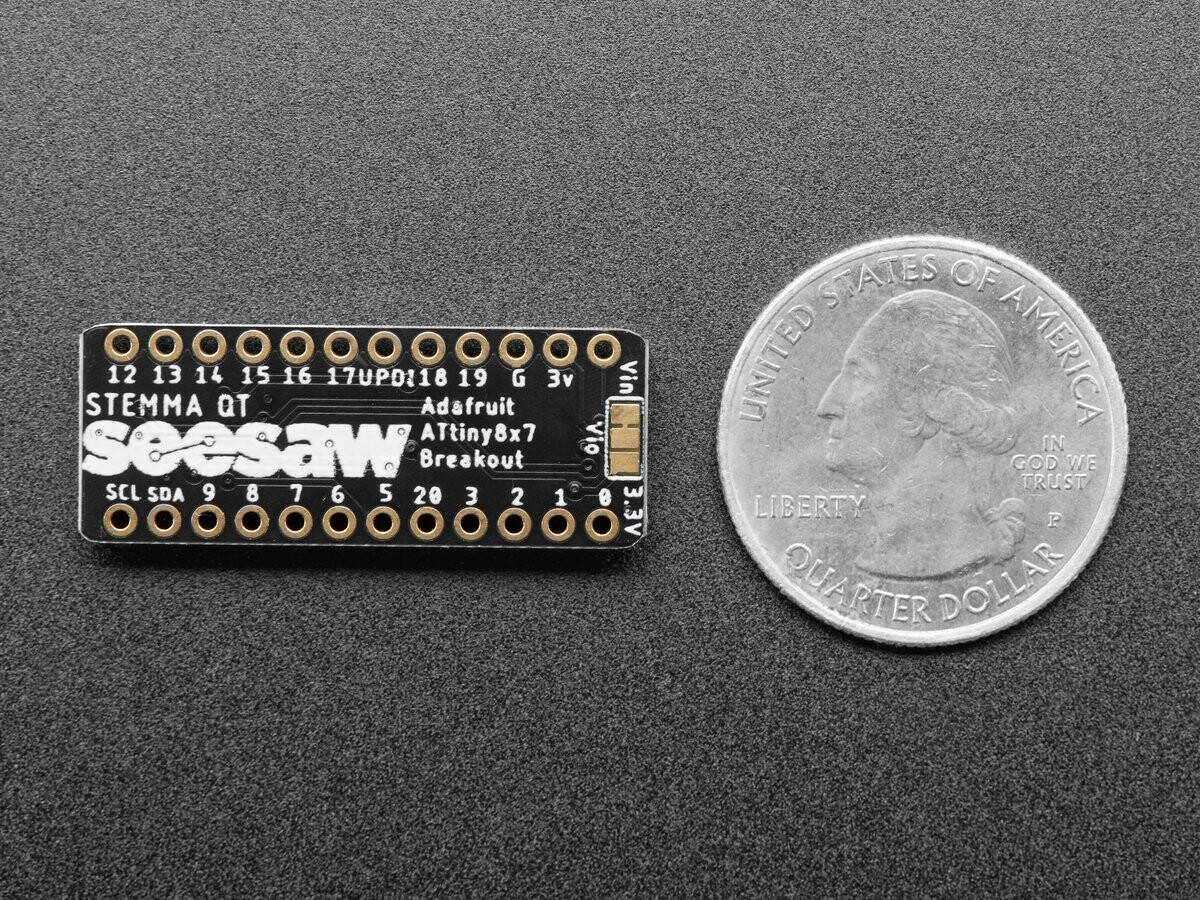

• 3,3 V regulator – som standard kører vi med Vin-spændingen, som kan være 5 V, men der er en lodningskontakt på undersiden, så du kan vælge 3 V logik.
• Grøn strømlampe
• Rød indikator LED

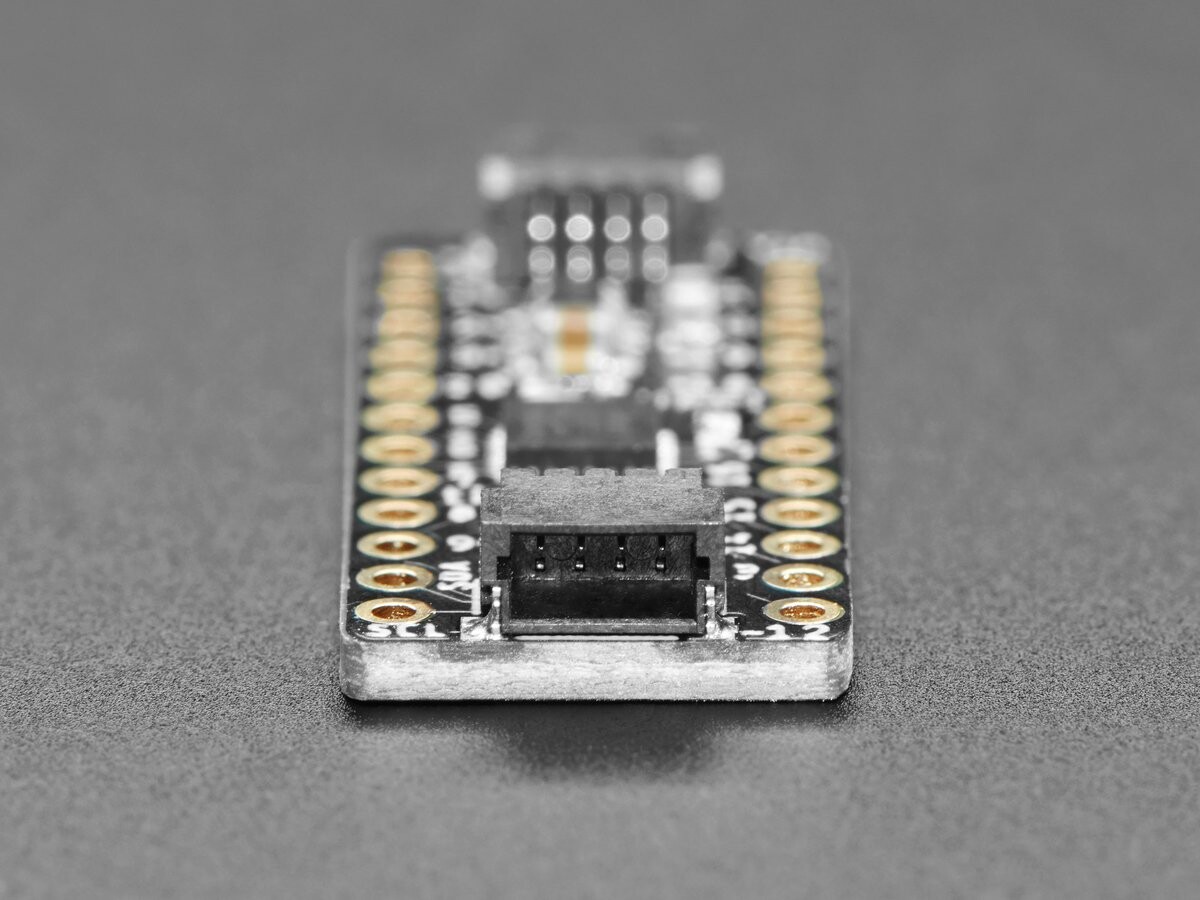

• To STEMMA QT I2C-stik med 10k Ohm pull-up modstande, forbundet med pins 10 og 11

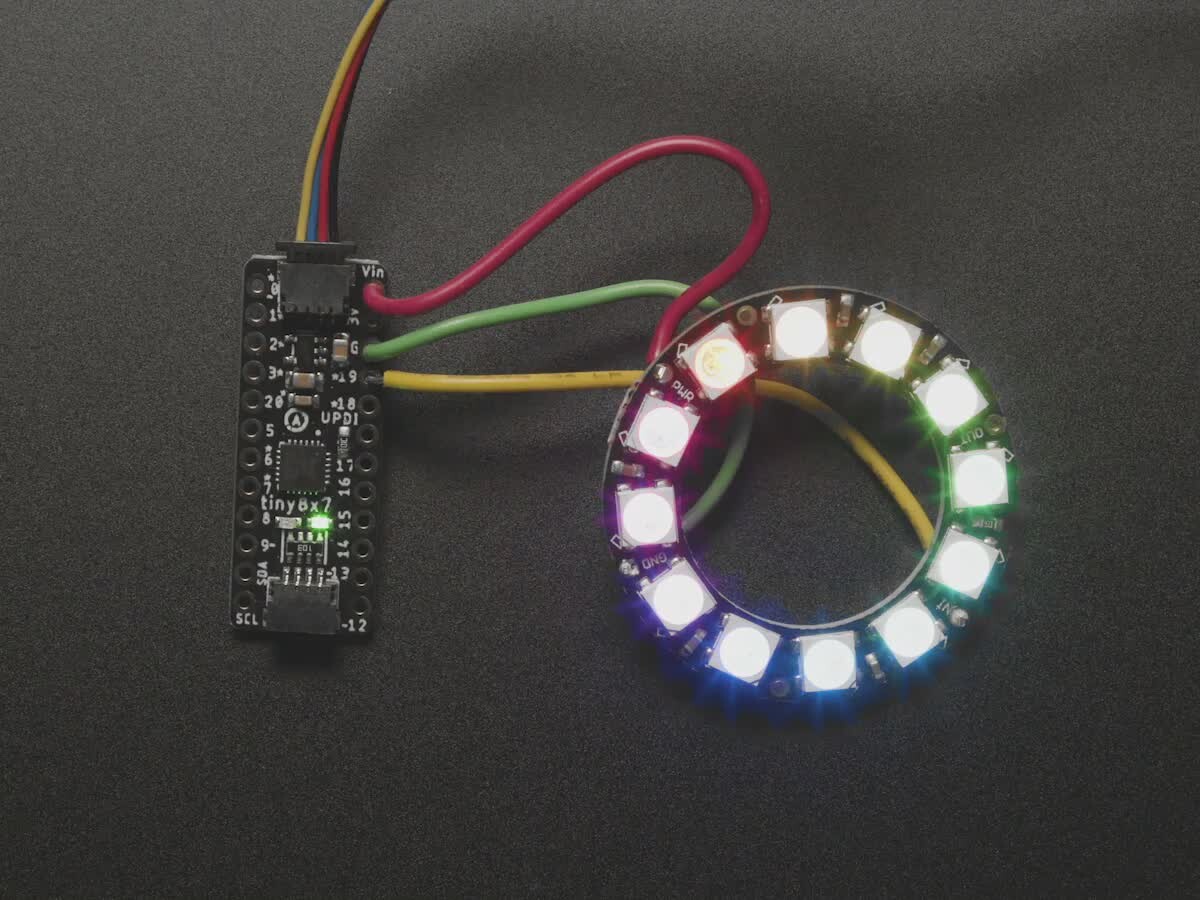

Denne plade er forudprogrammeret med kode til at bruge med knapper, hvilket gør det muligt at fungere som en “I2C til noget”-konverter, i bund og grund et lille I2C-styret værktøj, der kan håndtere alle de timingfølsomme opgaver, som mange mikrocontrollere og -computere ikke er gode til.

Bemærk venligst: Kortene leveres ikke med en bootloader. Hvis du ønsker at udvikle med knapper (f.eks. ændre konfiguration), skal du bruge et separat UPDI-programmeringssæt! Firmwaren, som vi leverer, er tilgængelig som dette eksempel. Kompileret med megaTinyCore. Vi tilbyder ikke support for brugerdefinerede knapbaser – vi synes, det er cool og nyttigt for maker-fællesskabet!

Produktmål: 33,0 mm x 12,8 mm x 4,6 mm

Produktvægt: 1,1 g
