WaveShare WM8960 Stereo CODEC Audio Modul Optag Play MEMS silicium mikrofon

Oversigt

Dette energieeffektive audimodul er baseret på WM8960, understøtter stereokodning/dekodning, understøtter optagelse af lyd og kan direkte styre højttalere til musikafspilning.

Egenskaber

Integreret højkvalitets MEMS-silicium mikrofon, understøtter optagelse af lyd.

Intern standard 3,5 mm 4-segment hovedtelefonstik, muliggør optagelse af lyd via eksterne hovedtelefoner med mikrofon

Board, tokanal-højttalerinterface, driver højttalere direkte

Unterstützer gængige lydsamplefrekvenser som 8/11.025/22.05/44.1/48 kHz osv.

Understøtter lydeffekter som stereo, 3D-miljø osv.

Leveres med udviklingsressourcer og manual (STM32 eksempler til afspilning og optagelse)

Specifikationer

CODEC: WM8960

Driftsspænding: 3,3V

Styringsschnittstelle: I2C

Audiointerface: I2S

Lydformat: WAV

DAC-signal-støj-forhold: 98 dB

ADC-signal-støjforhold: 94 dB

Hovedtelefon-driver: 40mW (16Ω @ 3,3 V)

Højttalerforstærker: 1W pr. kanal (8Ω BTL)

PAKKEINDHOLD

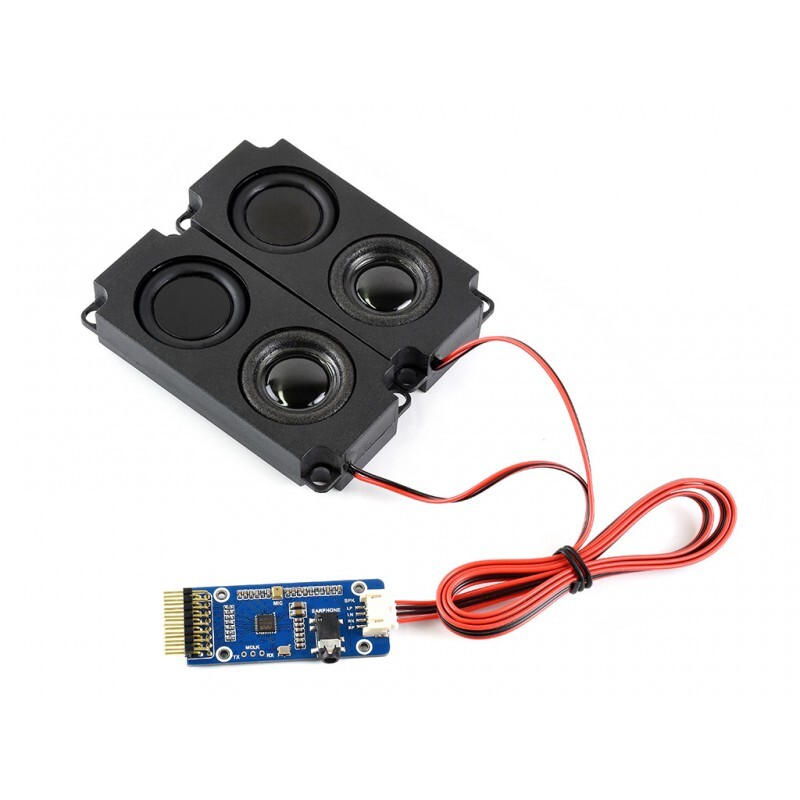

Bemærk: Højtaleren (8Ω 5W) på billedet er IKKE inkluderet.

WM8960 Audiokort x1
