WaveShare Servodriver HAT für Raspberry Pi, 16-Kanal, 12-bit, I2C

Oversigt

Det er vigtigt at bemærke, at Raspberry Pi i de fleste tilfælde er kraftfuld nok, men den er ikke så god til at levere præcis PWM-udgang. Måske har du allerede forsøgt at styre en robotarm eller et Hexapod med Pi, men du blev frustreret på grund af det begrænsede antal PWM-udgange og de ustabile servomotorer. Nu får du muligheden for at realisere dine ideer, da vi forbereder denne nyttige Servo Driver HAT til dig.

Egenskaber

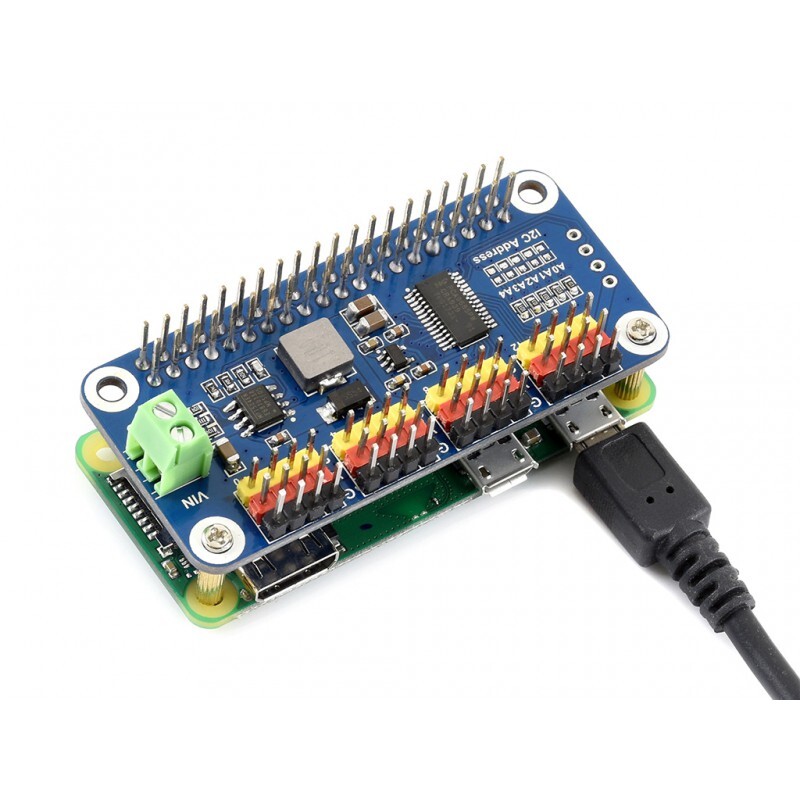

Himbeere Pi-forbindelse, kompatibel med Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+

I2C-styret, med kun 2 stifter

Op til 16-kanal servo/PWM-udgange, 12-bit opløsning for hver kanal (4096 trin)

Integreret 5V-regulator, op til 3A udgangsstyrke, kan styres via VIN-terminal.

drevet af batteriet

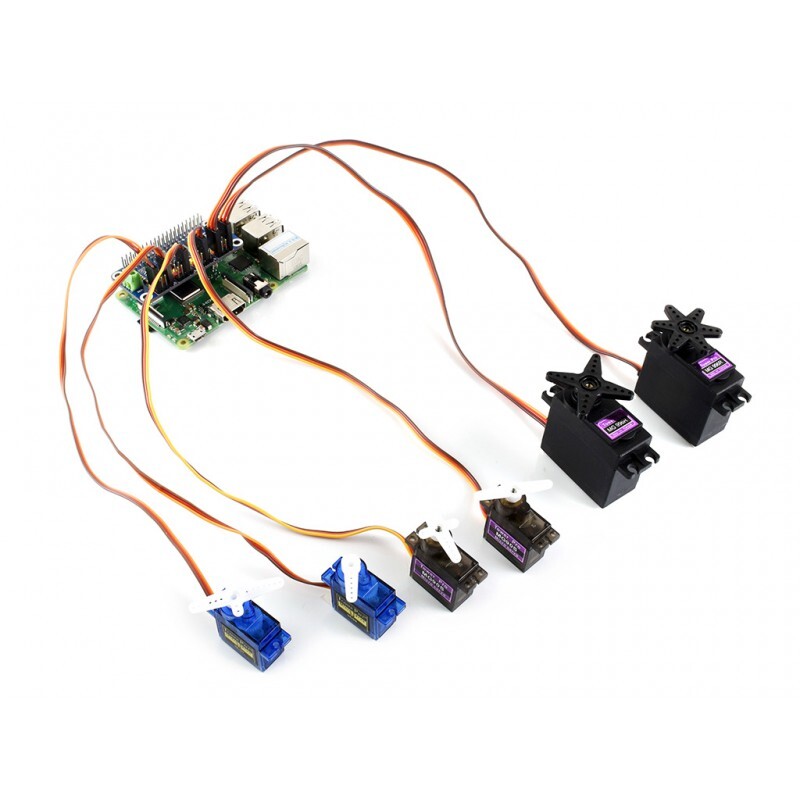

Standard Servo Interface, understøtter almindelige servos som SG90, MG90S, MG996R osv.

Reserverede I2C-styrepinner, gør det muligt at arbejde med andre styreplader

Leveres med udviklingsressourcer og manual (eksempler i Python, f.eks. Bluetooth/WiFi-fjernstyring)

Specifikationer

Strømforsyning: 5V (Pi-stik)OR6V~12V (VIN-terminal)

Servespænding: 5V

Logistikspænding: 3,3V

Fører: PCA9685

Styringsschnittstelle: I2C

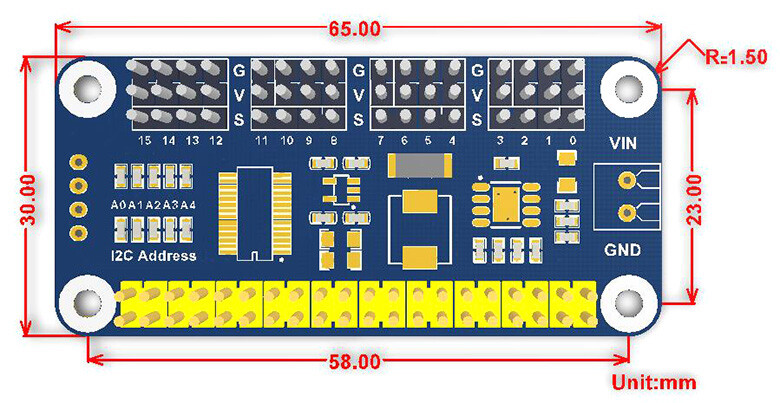

Mål: 65mm x 30mm

Fæstningshul størrelse: 3,0 mm

PAKKEINDHOLD

Bemærk: Raspberry Pi og servo på billederne er IKKE inkluderet.

Servomotor-HAT x1

Skruesæt til RPi (2 stk) x1

Downloads

• WIkiHersteller-Wiki
