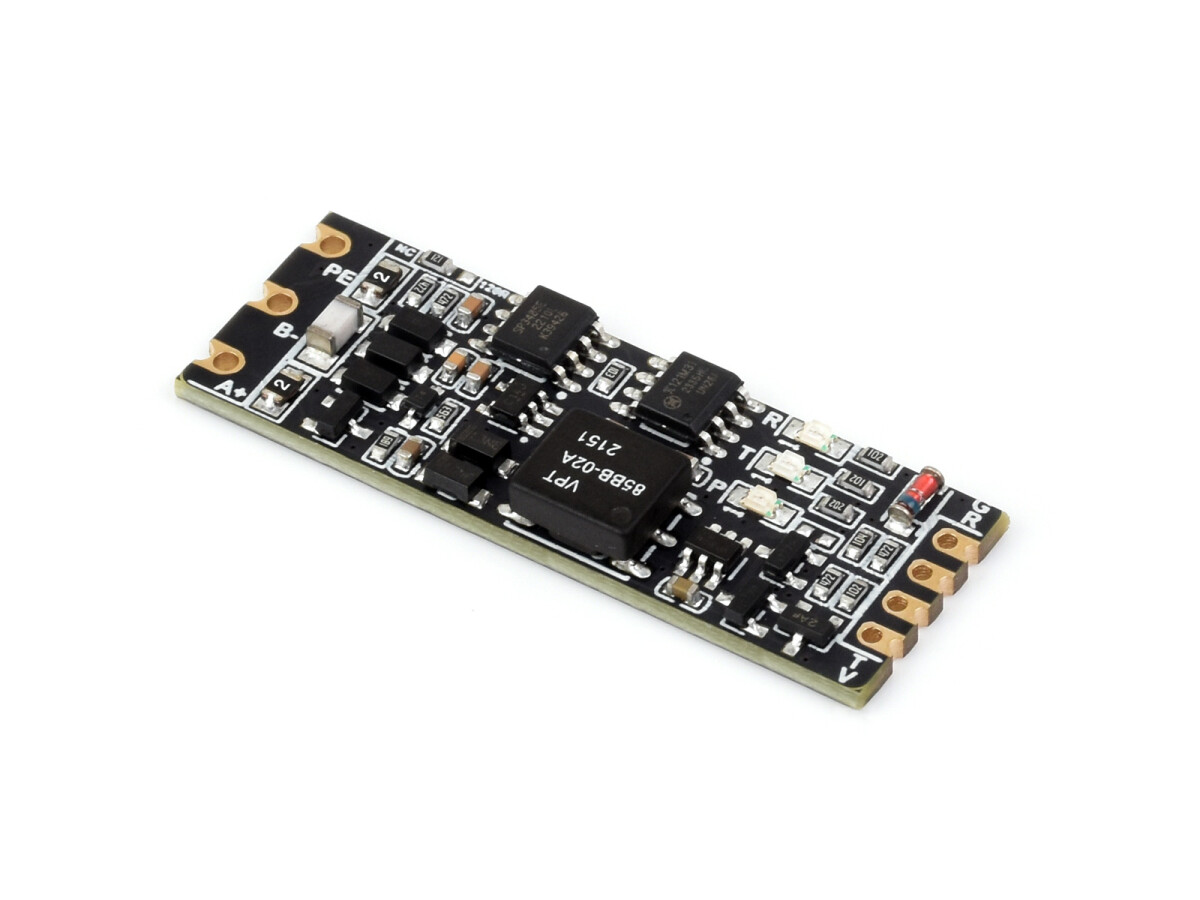

WaveShare TTL til RS485 (C) Galvanisk isoleret converter Halv-duplex kommunikation, lynsikker, overspændingsbeskyttelse

TTL to RS485 (C) galvanisk isoleret konverterHalvduplex-kommunikation, lynbeskyttelse og overspændingsbeskyttelse, flere isoleringsbeskyttelser

Funktioner

• Kompatibel med TTL/RS485-standard, konverterer TTL-signalet til et differentielt RS485-signal, understøtter halvduplex-kommunikation.
• Kompatibel med 3,3 V ~ 5 V TTL-signalniveau, tilbyder overspændingsbeskyttelse for strømforsyningsgrænsefladen.
• Integreret Unibody-strømforsyningsisolering, giver stabil isoleret spænding og kræver ikke yderligere strømforsyning til det isolerede forbinde
• Integreret digital isolering, muliggør signalisolering, høj pålidelighed, stærk forstyrrelsesimmunitet, lavt strømforbrug
• Integreret TVS (Transient Voltage Suppressor) undertrykker effektivt overspændinger og transiente spændingsspidser i kredsløbet, lynbeskyttelse og antistatisk.
• Integrieret selvgenopretningssikring og beskyttelsesdioder, sikrer stabile strømafgange/spændingsniveauer, tilbyder overstrøm-/overvoltagesbeskyttelse, forbedrer modstandskraft.
• Integreret RS485-udgang med 120R modstand, aktiveret ved lodning
• Sort immersionsguld-processdesign, kompakt størrelse, nem at integrere

Specifikationer

• Produkt type: Galvanisk isoleret TTL til RS485 konverter
• Strømforsyningsinterface
  • Strømforsyning 3,3 V ~ 5 V
  • Overspændingsbeskyttelse
• Enhedstilslutning: Kompatibel med TTL/RS485-standard
• TTL
  • Overførselsafstand: Mindre end 10 m
  • Overførselsmode: punkt-til-punkt
• RS485
  • Beskyttelse: 200 W lynbeskyttelse og overspændingsbeskyttelse, 6 KV ESD-beskyttelse
  • Afsluttende modstand: 120 R, aktiveres ved lodning
  • Overførselsafstand: ca. 1,2 km
  • Overførselsmode: Punkt-til-flerepunkter (op til 32 noder, det anbefales at bruge en repeater til 16 noder eller flere)

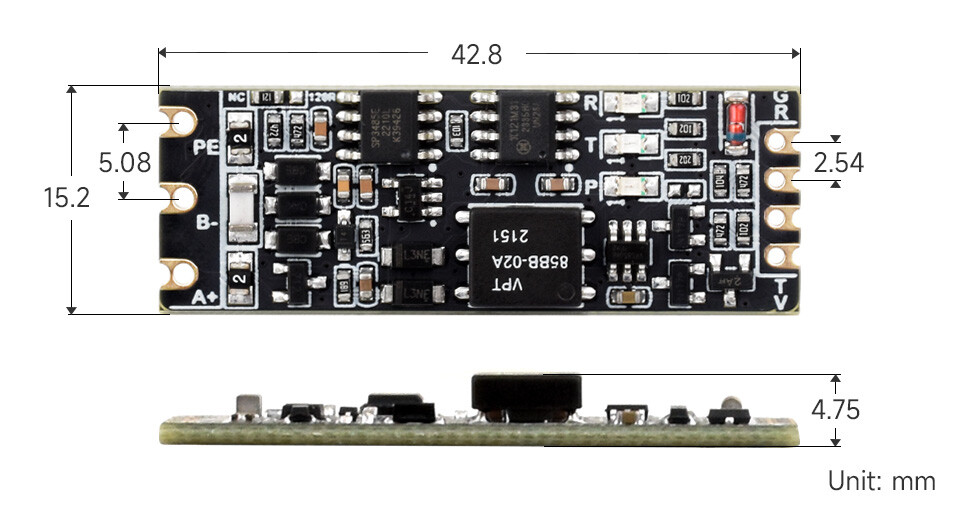

• Mål: 42,8 x 15,2 x 4,75 mm

Hovedfunktion

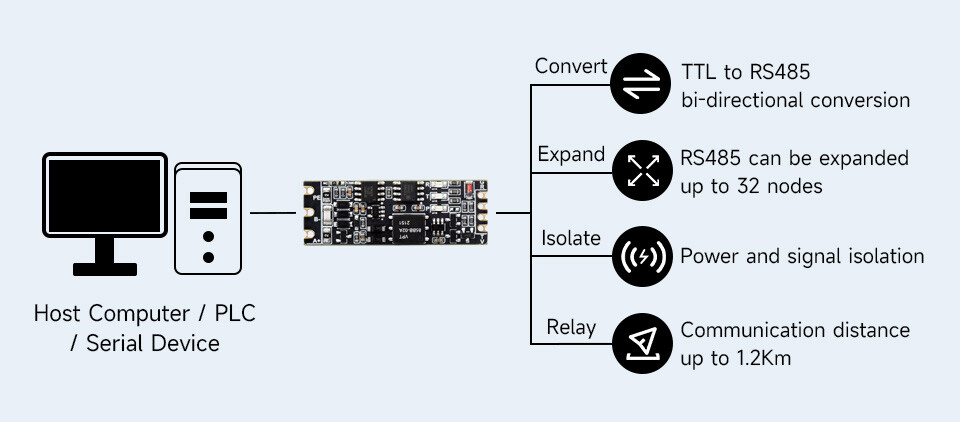

• Konvertering af TTL-signal til et symmetrisk differential RS485-signal til interfacekonvertering, nodeudvidelse og fjernkommunikation.

Flere sikkerhedsforanstaltninger, sikkert og stabilt

• Den integrerede strøm- og signalisolering sikrer en stabil isoleret spænding, høj pålidelighed og stærk immunitet over for støj. Integrerede lynbeskyttelsesdioder og TVS (Transient Voltage Suppressor) undertrykker effektivt spændingsstød og transiente spændingsspidser i kredsløbet, er beskyttet mod lyn og statisk elektricitet. Den integrerede selvgenoprettende sikring og beskyttelsesdioder sikrer stabile strøm-/spændingsudgange, giver overstrøms-/overspændingsbeskyttelse og forbedrer stødsikkerheden.

Komfortabel og enkel integration

• Zickzackförmige Locher med en guldbelagt design, højintegreret emballage understøtter flere muligheder for integration i forskellige produktapplikationer.

Introduktion af grænseflader

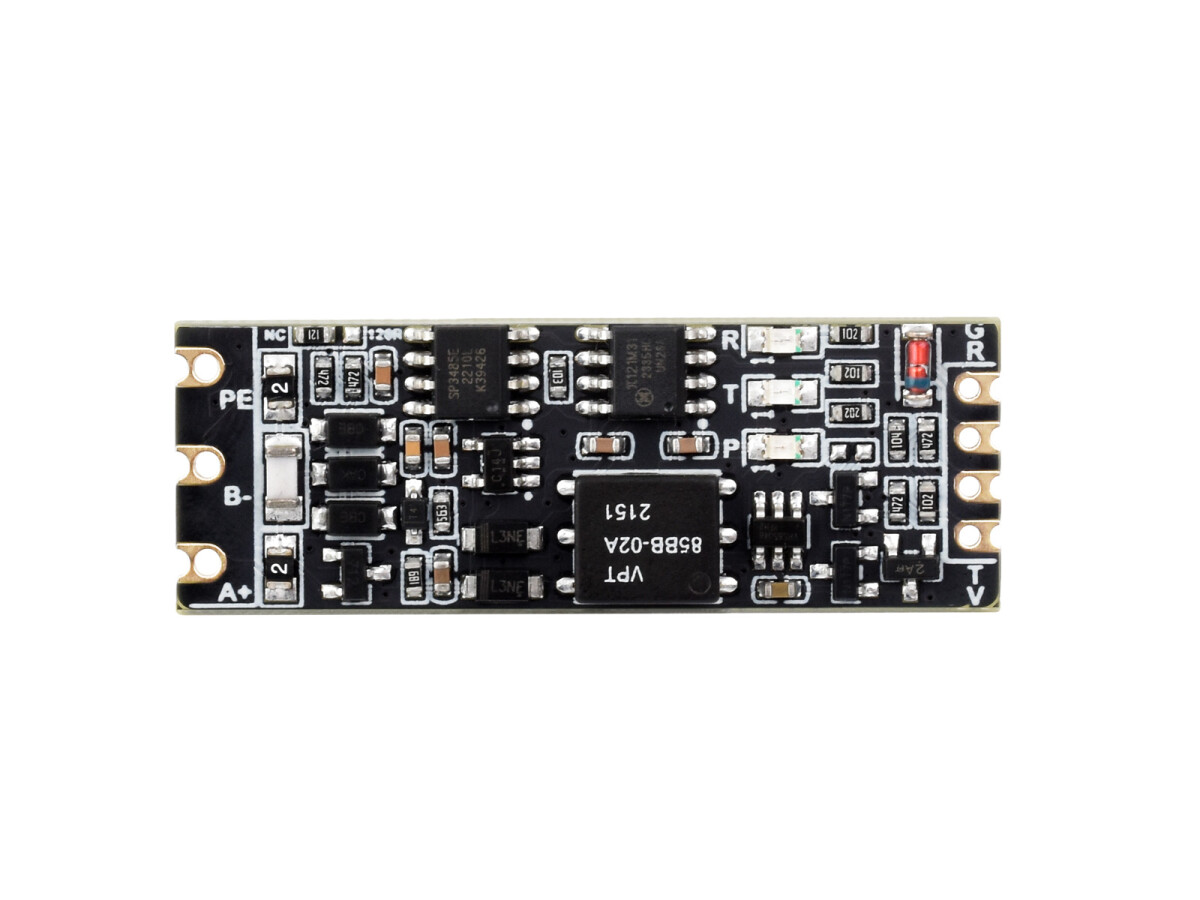

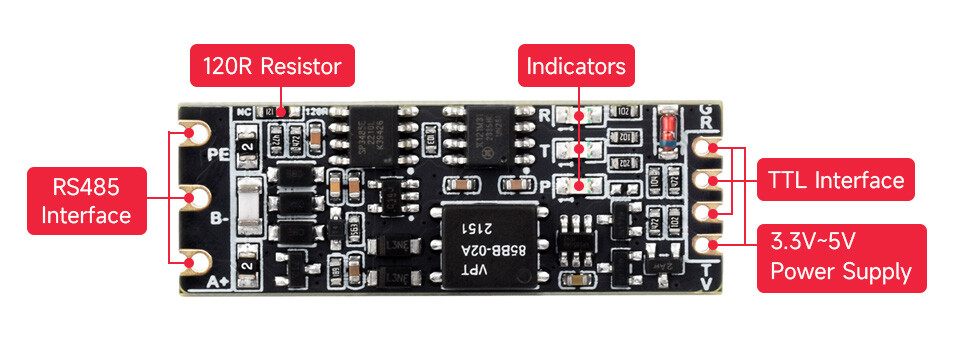

• VISNING
  • R (RXD): RX-display, lyser op, når TTL-porten modtager data
  • T (TXD): TX-display, lyser op, når TTL-porten sender data
  • PWR: Driftsindikator, lyser op, når der er forbindelse til strømforsyningen og spænding registreres
• Venstre grænseflade
  • PE: RS485-signaler
  • B-: RS485-differenssignal B-
  • A+ RS485-Differenssignal A+
• Interface til højre
  • GND: Jord / TTL-signaljord
  • RXD: TTL-modtagende data-pin
  • TXD: TTL-sendepind
  • VCC: DC 3,3 V~5 V strømforsyning

Kommunikationsdiagram

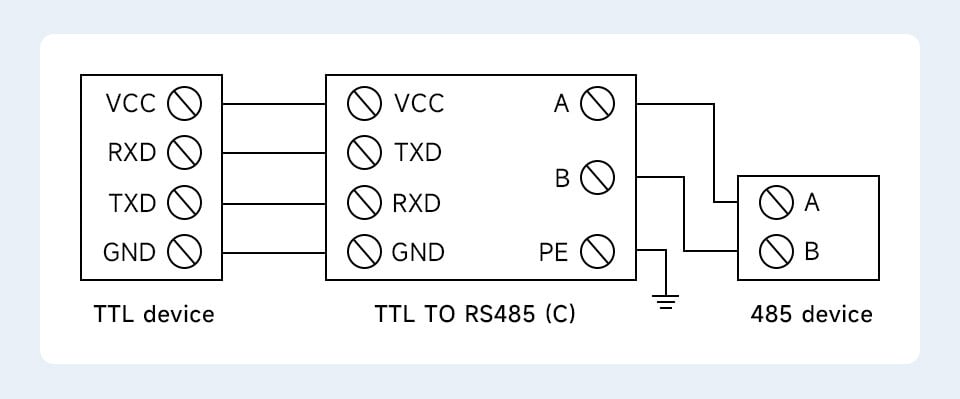

• TTL zu RS485 konverter, punkt-til-punkt, halvdelt kommunikation, egnet til interface konvertering

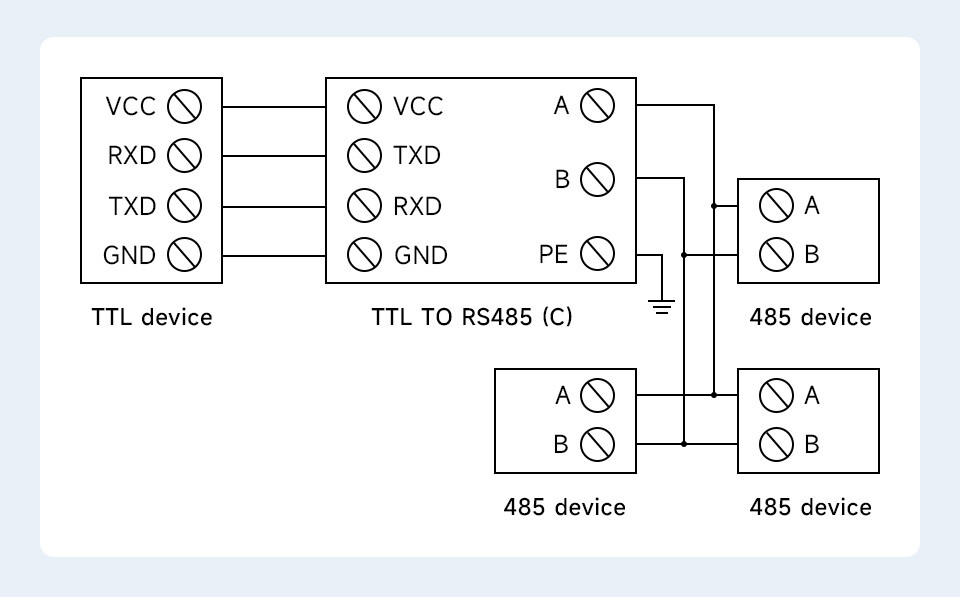

• TTL-konvertering til RS485, punkt-til-flerepunktskommunikation, halvdelt kommunikation, egnet til udvidede noder

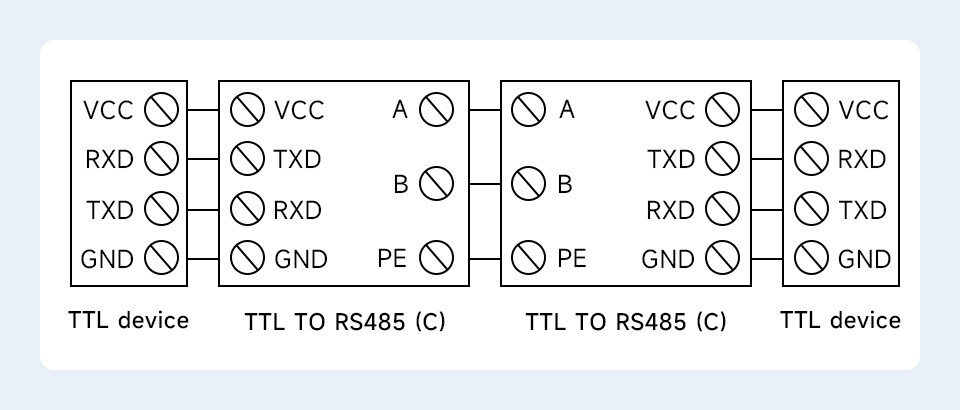

• To grupper TTL-til-RS485-konvertering, punkt-til-punkt, halv duplex-kommunikation, egnet til at udvide kommunikationsafstanden fra TTL

Wiki:www.waveshare.com/wiki/TTL_TIL_RS485_(C)

Leveringsomfang

• TTL til RS485 (C) x1
