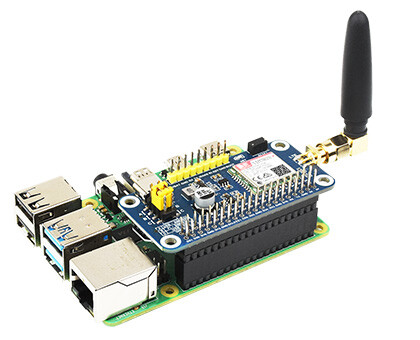

WaveShare SIM7028 NB-IoT HAT til Raspberry Pi, globalt frekvensbånd, NB-IoT kommunikation

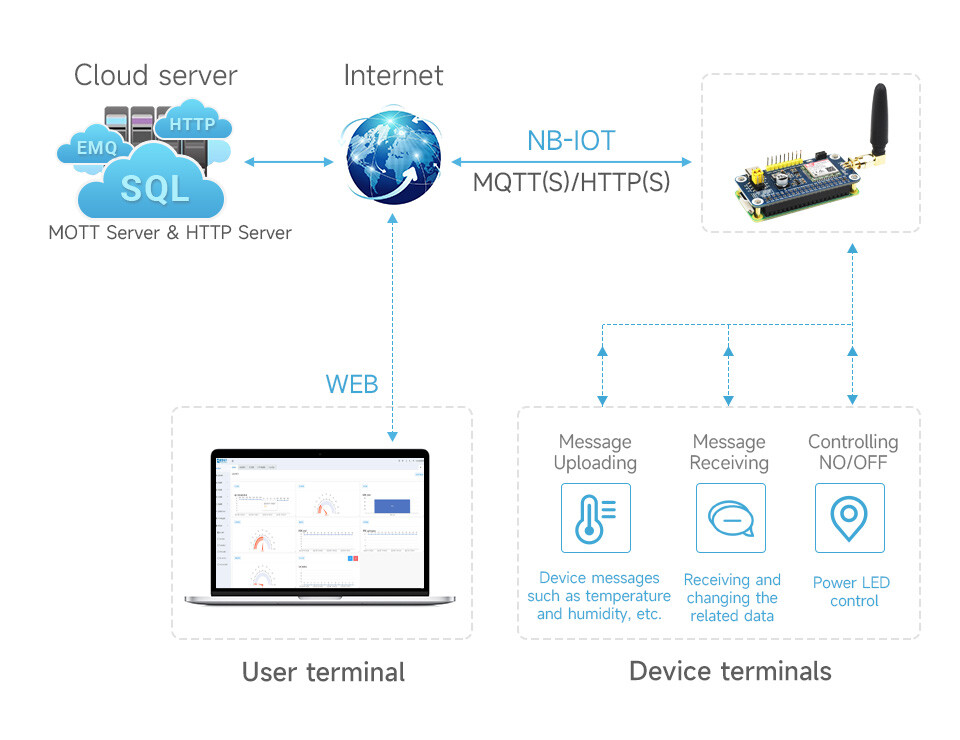

Der SIM7028 NB-IoT HAT Det er en lille, strømeffektiv og kraftfuld Raspberry Pi HAT med NB-IoT-funktion (Narrow-Band Internet of Things), der understøtter globalt bånd og TCP, UDP, LWM2M, COAP, DTLS, DNS, NTP, PING, HTTP(S), MQTT(S), TLS/SSL osv. Den er også designet til applikationer, der kræver lav latenstid, lav strømforbrug og lav gennemstrømmefor IoT-applikationer som målere, fjernstyring, anlægssporing, fjernovervågning, fjernpleje, cykeldeling osv.

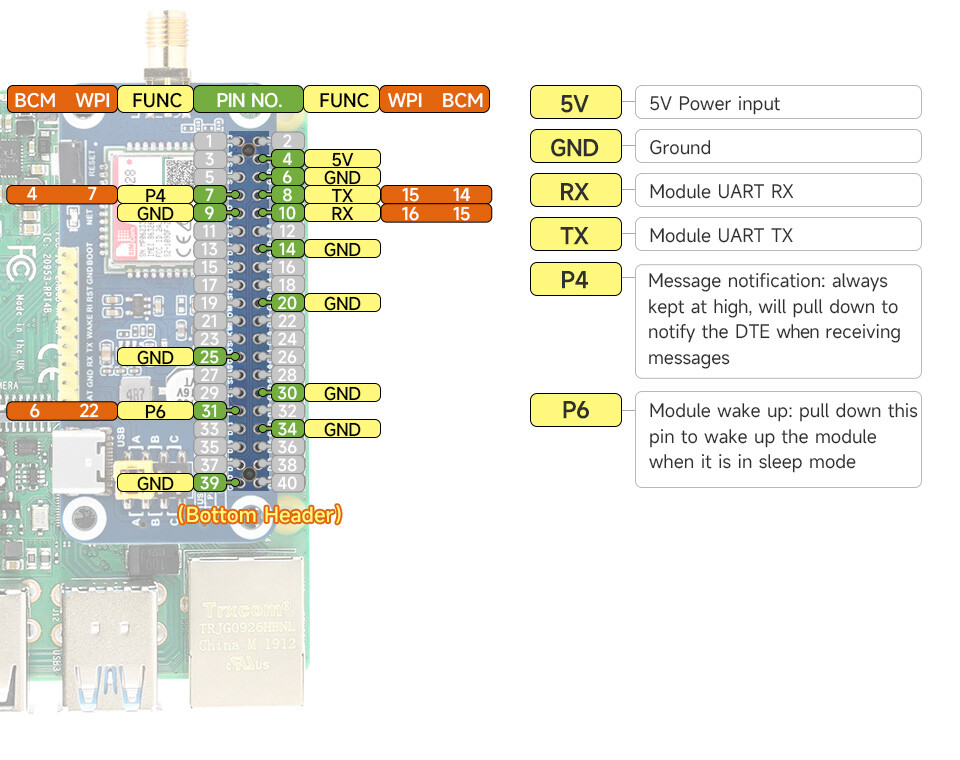

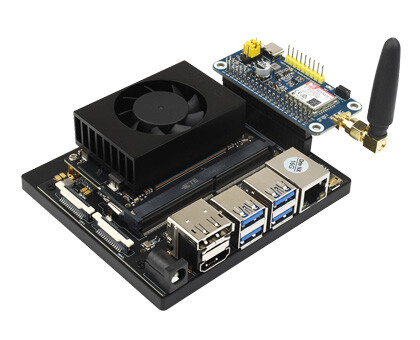

• Standard Raspberry Pi 40-ben Pin GPIO-udvidelsesheader, understøtter boards fra Raspberry Pi-serien og Jetson Nano osv.
• Unterstütter TCP, UDP, LWM2M, COAP, DTLS, DNS, NTP, PING, HTTP(S), MQTT(S), TLS/SSL osv.
• Indbygget Type-C-interface til software-debugging
• Intern UART-styringspins til forbindelse med værtskort, f.eks. Arduino/STM32
• 1x LED-displays, enkel overvågning af arbejdsstatus
• Intern USB-zu-UART-chip, hvor UART-kommunikationspinnen kan konfigureres med en jumper
• Intern Nano-SIM-kortslot, kompatibelt med NB-IoT-specifikke kort
• Baudhastighed: 2400 Bit/s ~ 460900 Bit/s (standard er 115200 Bit/s)
• Styring via AT-kommandoer (3GPP TS 27.007, 27.005 og SIMCOM udvidede AT-kommandoer)
• Unterstützer für SIM Application Toolkit: SAT Klasse 3, GSM 11.11, USAT

Specifikationer

• Bånd B1/B2/B3/B4/B5/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B66/B70/B85
• Datahastighed ?159 Kbit/s (UL) ? 127 Kbit/s (DL)
• DriftsparametreStrømforsyning 5V
• Logikniveau 5 V/3,3 V (som standard 3,3 V)
• Samlet strøm (i tomgangstilstand) 4 mA
• Enkeltmodulstrøm (VBAT=3,3 V)
  • Dvale-tilstand: 2,8 mA
  • PSM-tilstand: 0,8 µA
  • DRX-tilstand: 0,11 mA i hvile (DRX = 2,56 s)
  • eDRX-tilstand: 0,018 mA i hvile (eDRX=163,84 s; PTW=25,6 s)

Wiki:www.waveshare.com/wiki/SIM7028_NB-IoT_HAT

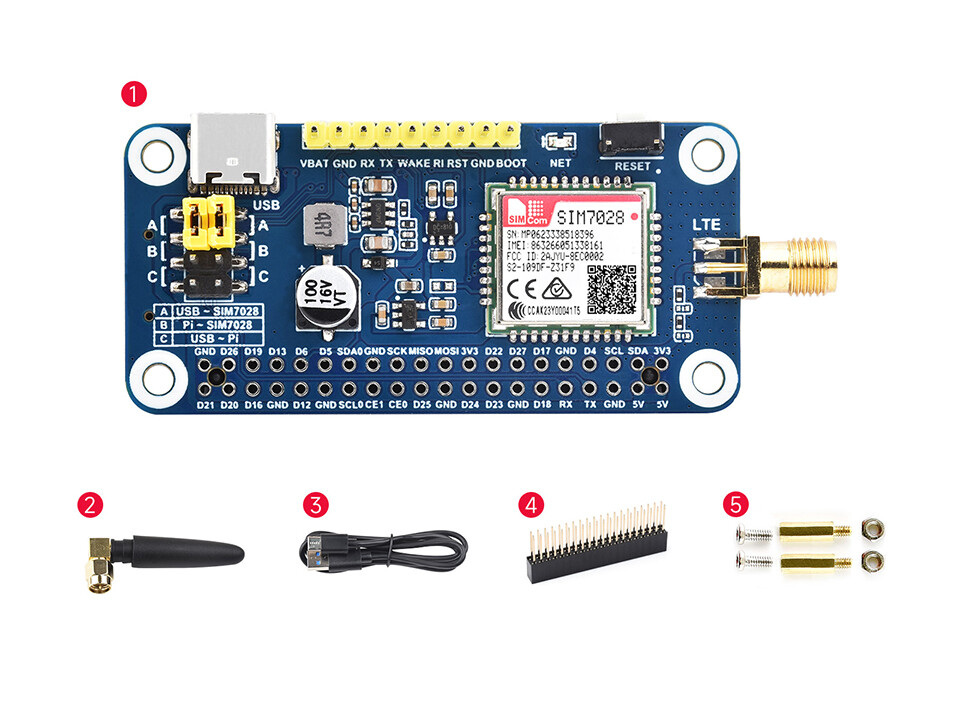

Leveringsomfang

1. SIM7028 NB-IoT HAT x1
2. GSM-antenne x1
3. USB-Type-A-til-Type-C-kabel x1
4. 2x20PIN-kontakter
5. Afstandsregistreringspakke x1

Downloads

• WikiHersteller-Wiki
