WaveShare SC09 Seriebus-servo 2,3 kgcm

2,3 kg seriebus-servo, Zwei-Wege-Feedback, Uskiftelig mellem servo- og mototilstand, kompakt størrelse, 300° drejningsvinkel

• PRODUKT TYPE: SC09-Servomotor med seriell bus
• TØRKLÆNGDE: 2,3 kg cm ved 6 V
• VINKEL: 300° (0~1024)
• Nennmoment: 0,7 kg cm ved 6 V
• STRØM I TOMME TILSTAND: 150 mA ved 6 V
• STRØM PÅ LÅST ROTAATOR: 1,0 A
• TOM-LOAD-HØJDE: 0,1 s/60° (100 omdr./min) ved 6 V
• DRIVSPSÆNDING: 4,8~8,4V
• LØSNING FOR POSITIONSENSOR: 0,293° (300°/1024)
• MEKANISME MED VINKELBESKRÆNKNING: Ingen begrænsning
• GEAR: Hochpräzises Metallgetriebe
• Motustype: Kernele motor
• Lagertype: Glidet
• Udgående aksel: 20T/Ø3,95 mm
• Encoder-type: Carbonfilm-potentiometer
• Styresignal: Digitalt signal
• Protokktype: Asynkron seriell halvduplex-kommunikation
• Baudhastighed: 38400 bps ~ 1Mbps
• ID-OMRÆDE: 0 ~ 253
• Midterposition: 150° (511)
• Lager temperatur: -30?~80?
• Driftstemperatur: -15?~70?

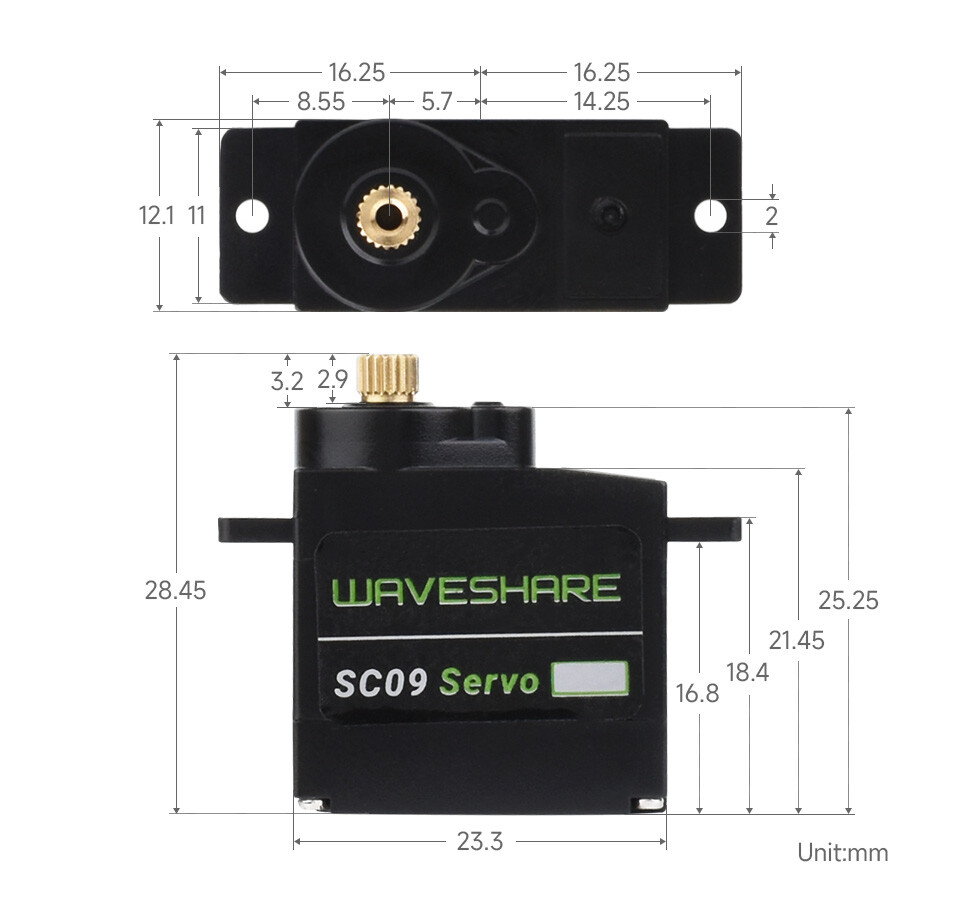

• Mål: 23,2×12,0×25,5 mm
• Servokabel længde: 15 cm
• Position, Belastning, Hastighed, Indgangsspænding

Seriel UART-busstyring

• Muliggør samtidig styring af op til 253 serielle bus-servomotorer

Bemærk: En kanal-UART kan styre op til 253 busservomotorer. På grund af den høje effekt fra servomotorerne skal det dog tages i betragtning, om strømforsyningsløsningen er tilstrækkelig, når der bruges mange servomotorer. Kun som reference, servomotortrænet er IKKE inkluderet.

300° drejebredde

• muliggør vinkelstyring i et område på 300° i servotilstand

Højpræcise tandhjul af kobber og stål

• Fantastisk kombination af begge dele, lavere driftstøj, bedre stabilitet og mekanisk ydeevne

To-vejs feedback

• Servierne giver forskellige feedback-værdier som position, belastning, hastighed og indgangsspænding i realtid.

Dual-Modus: Servomotor eller motor

• Præcis drejningsstyring i servotilstand
• Kontinuerlig rotation i motortilstand

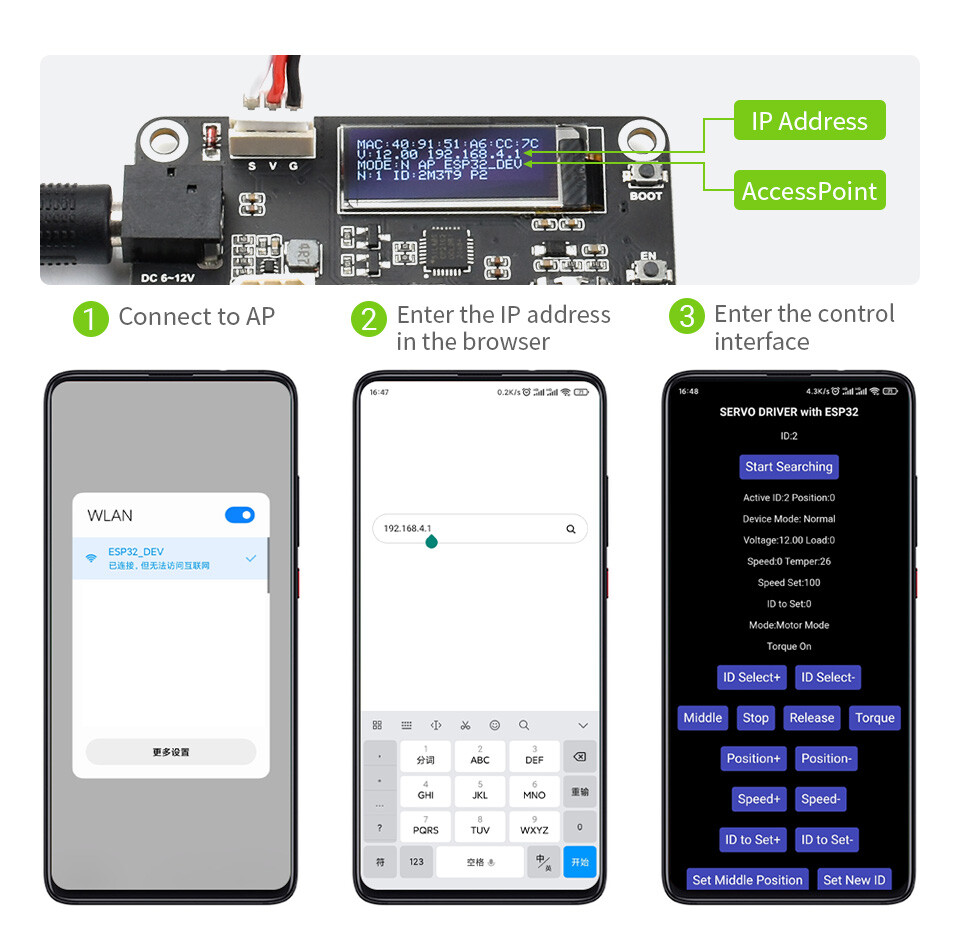

Åben kildekode-styringsprogram

Vi leverer en demo af den open source webstyring af servodriverpladen samt et sekundært udviklingstutorial, som kan bruges direkte til fjernjustering og fjernstyring af servo. Vi leverer også en 3D-model, så du hurtigt kan oprette dit eget projekt.

Wiki:www.waveshare.com/wiki/SC09_Servomotor

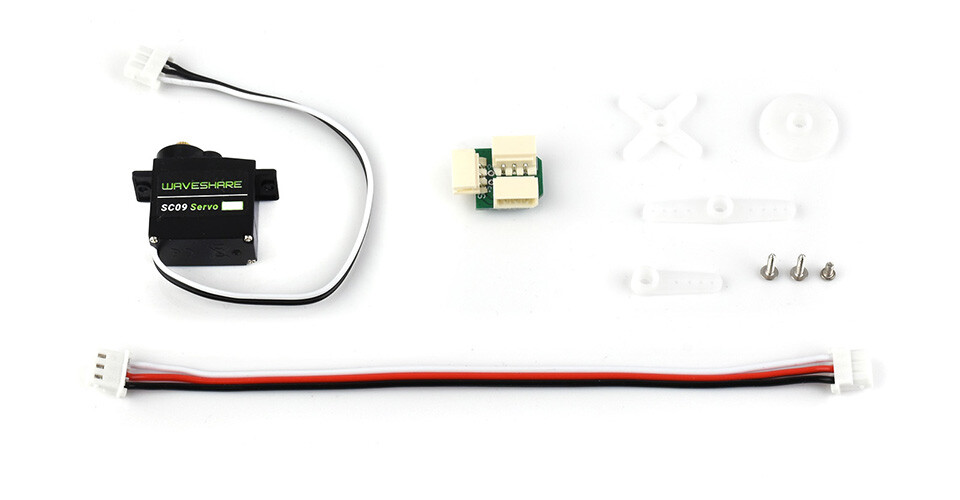

Leveringsomfang

• SC09 Servomotor x1

Downloads

• WikiHersteller-Wiki
