WaveShare RP2040 MCU-kort med 1,28 tommer rundt LCD-sensor (akselerometer, gyroskop) med CNC-metalhus

RP2040-LCD-1.28-B Et omkostningseffektivt og kraftfuldt MCU-kort, der er udviklet af Waveshare. Lille størrelse med indbygget 1,28-tommers rundt LCD-display, Li-ion batteri lademanager, 6-akse sensor (3-akse accelerometer og 3-akse gyroskop) osv., mulighed for at tilpasse alle GPIO- og debug pins, hvilket gør det nemt at udvikle og integrere i produkter hurtigt.

Vigtigste funktioner:

• RP2040-Mikrokontroller-chip, udviklet af Raspberry Pi i Storbritannien
• Dual-Core Arm Cortex-M0+ -processor, fleksibel klokfrekvens op til 133 MHz
• 264 KB SRAM og 2 MB integreret flash-hukommelse
• Type-C-anslutning, forbliver opdateret og nemmere at bruge

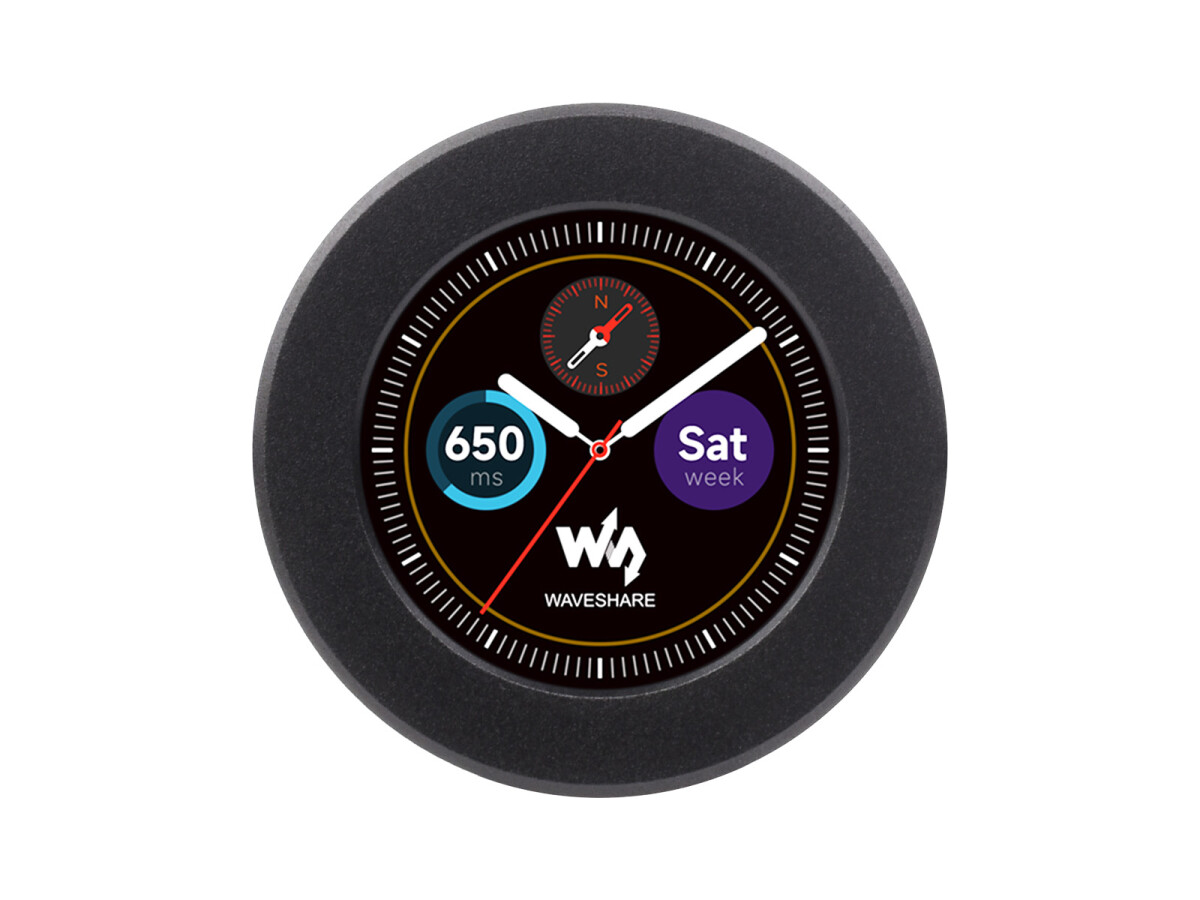

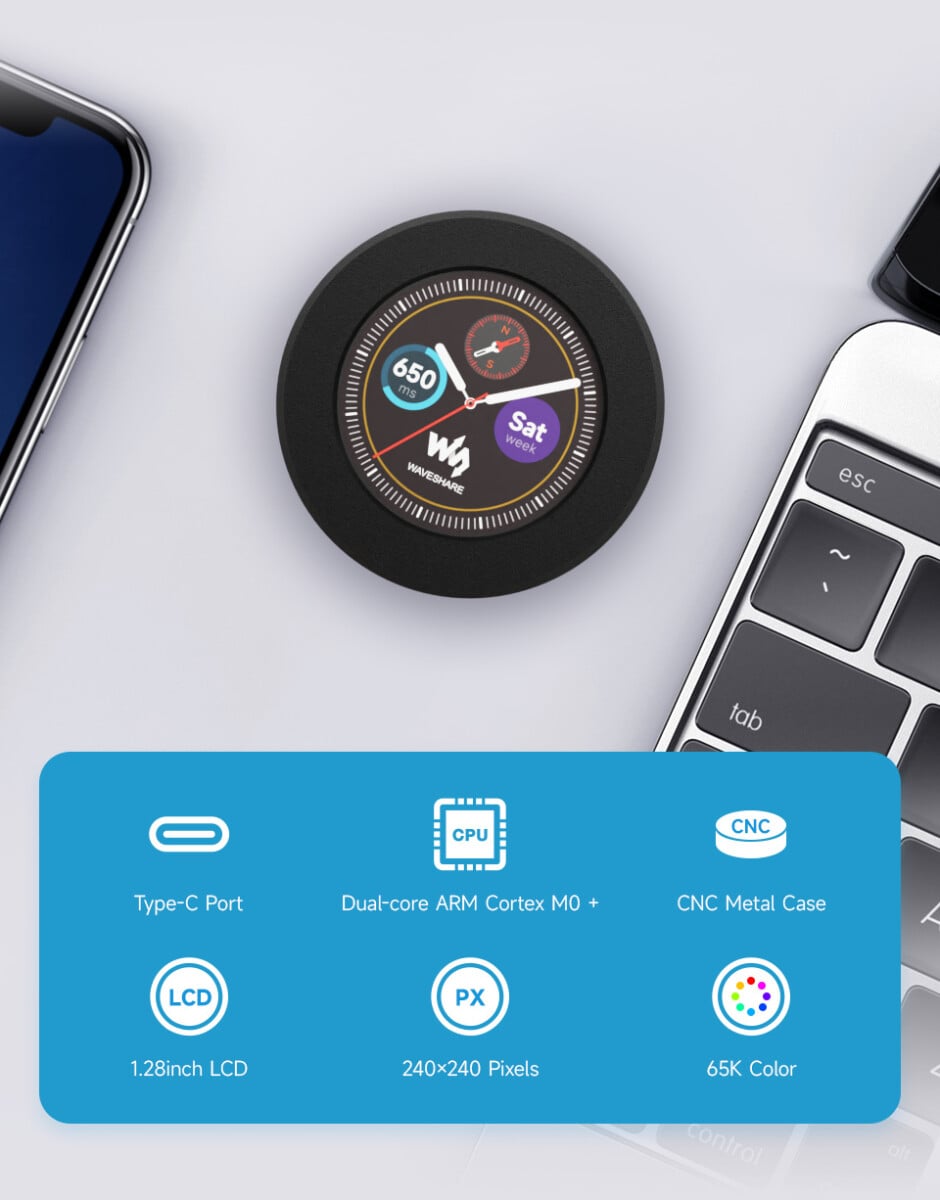

• Indbygget 1,28-tommers IPS-LCD-display med 240 x 240 pixels og 65.000 farver for klare farvebilleder
• Lad-/entladningshoved for lithiumbatterier, egnet til mobiltelefoner

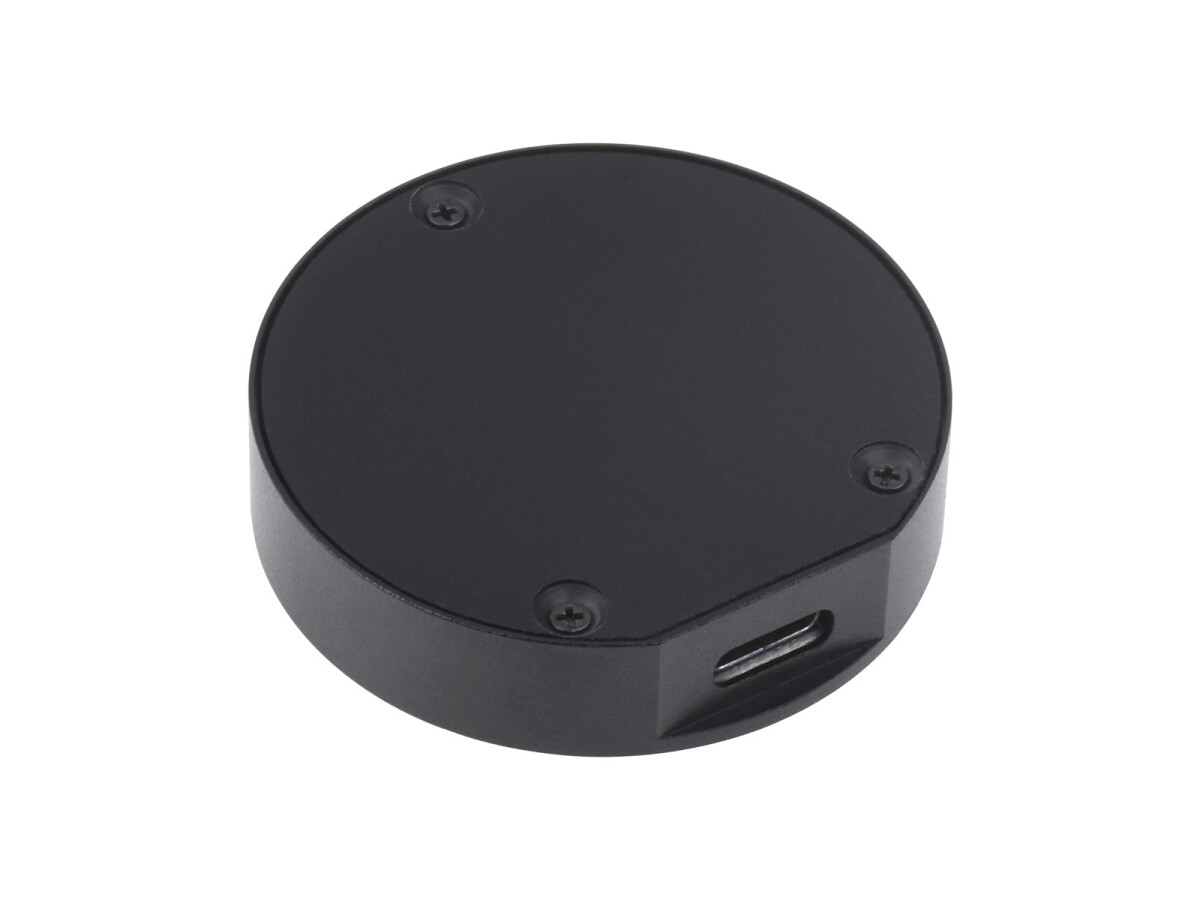

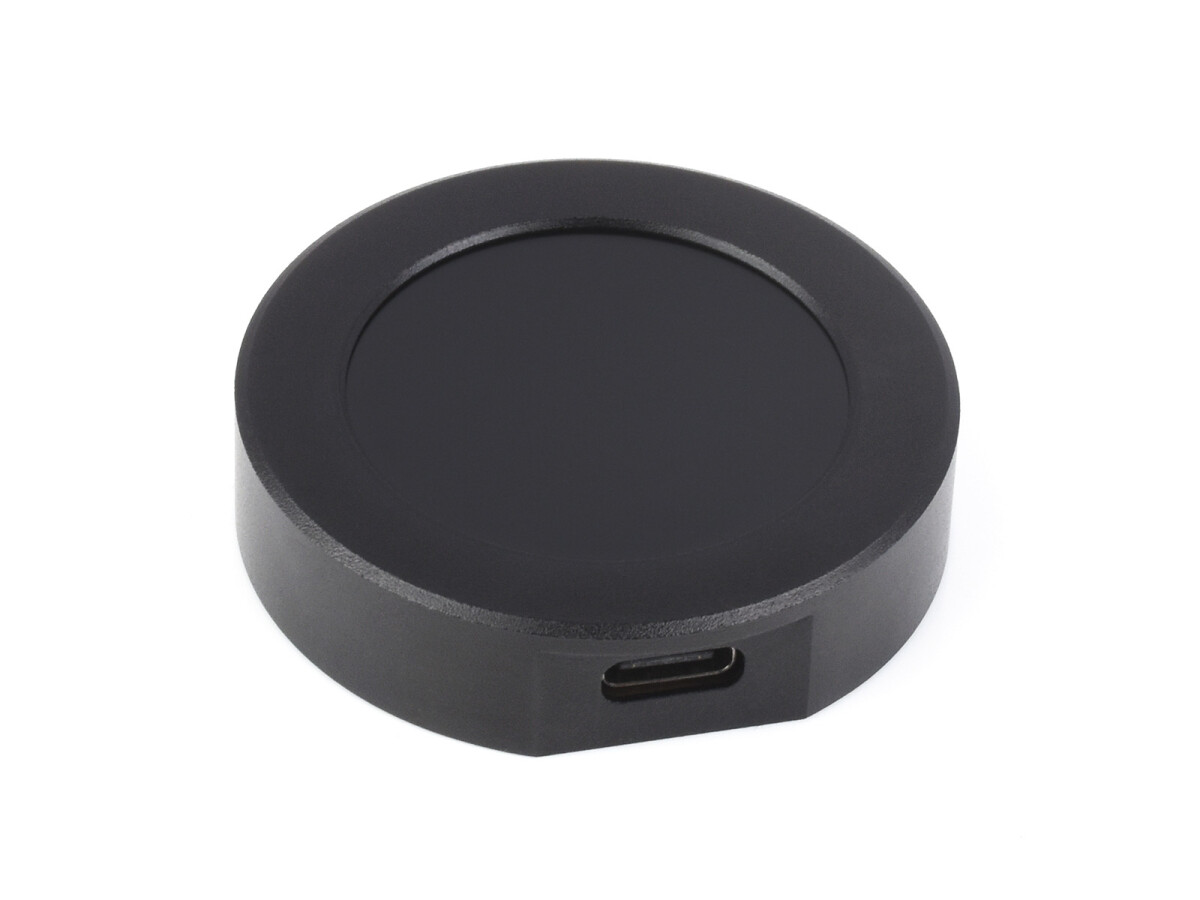

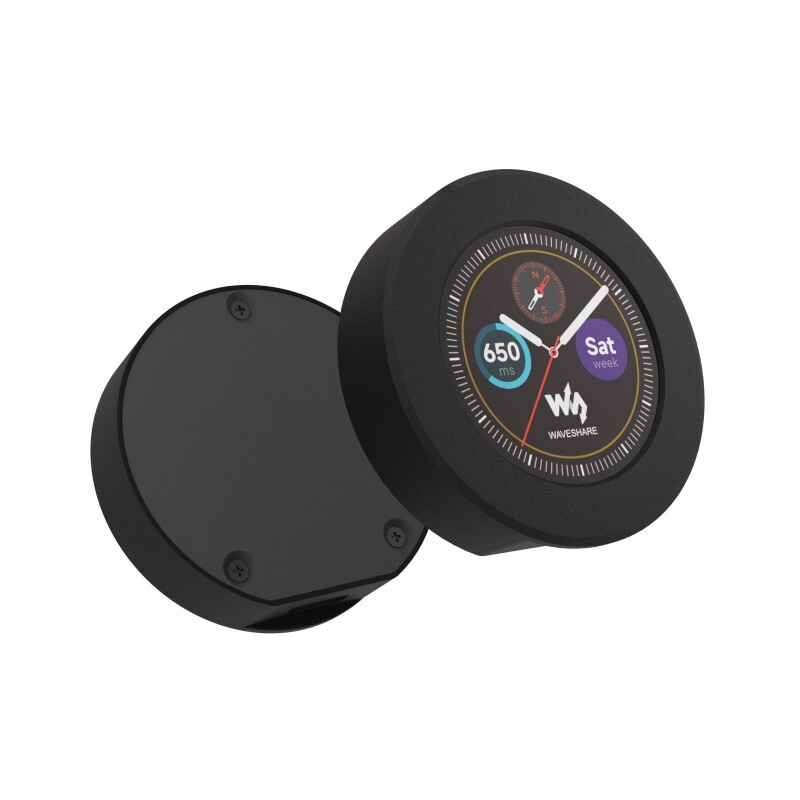

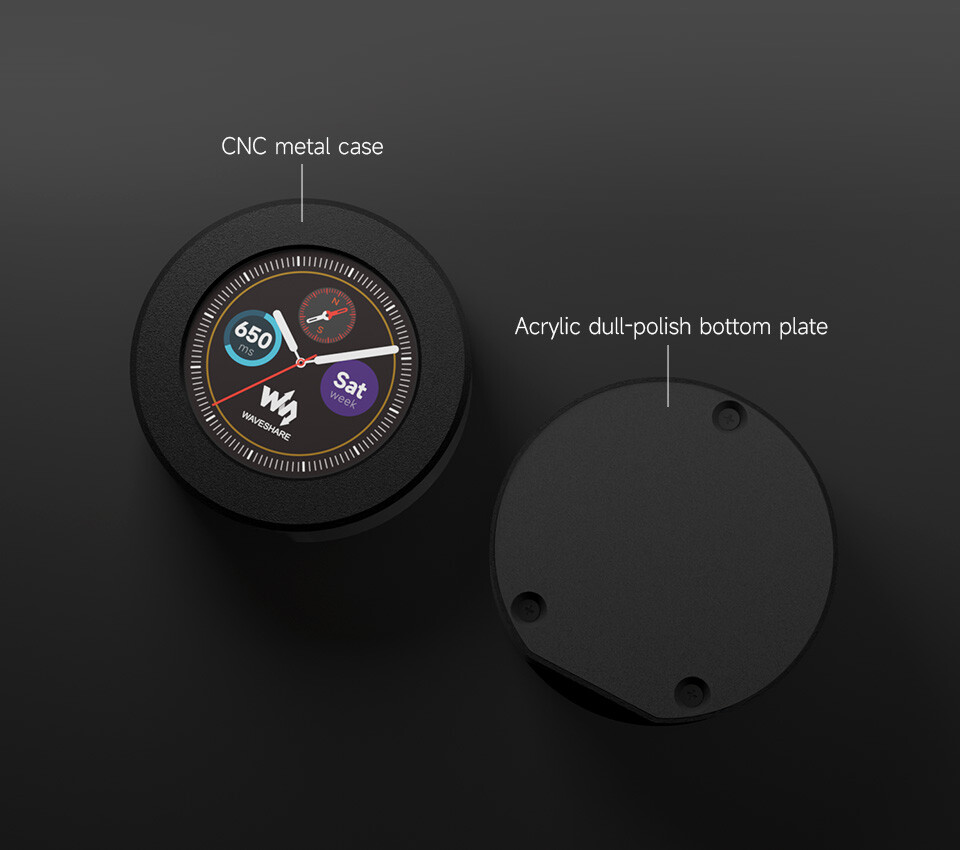

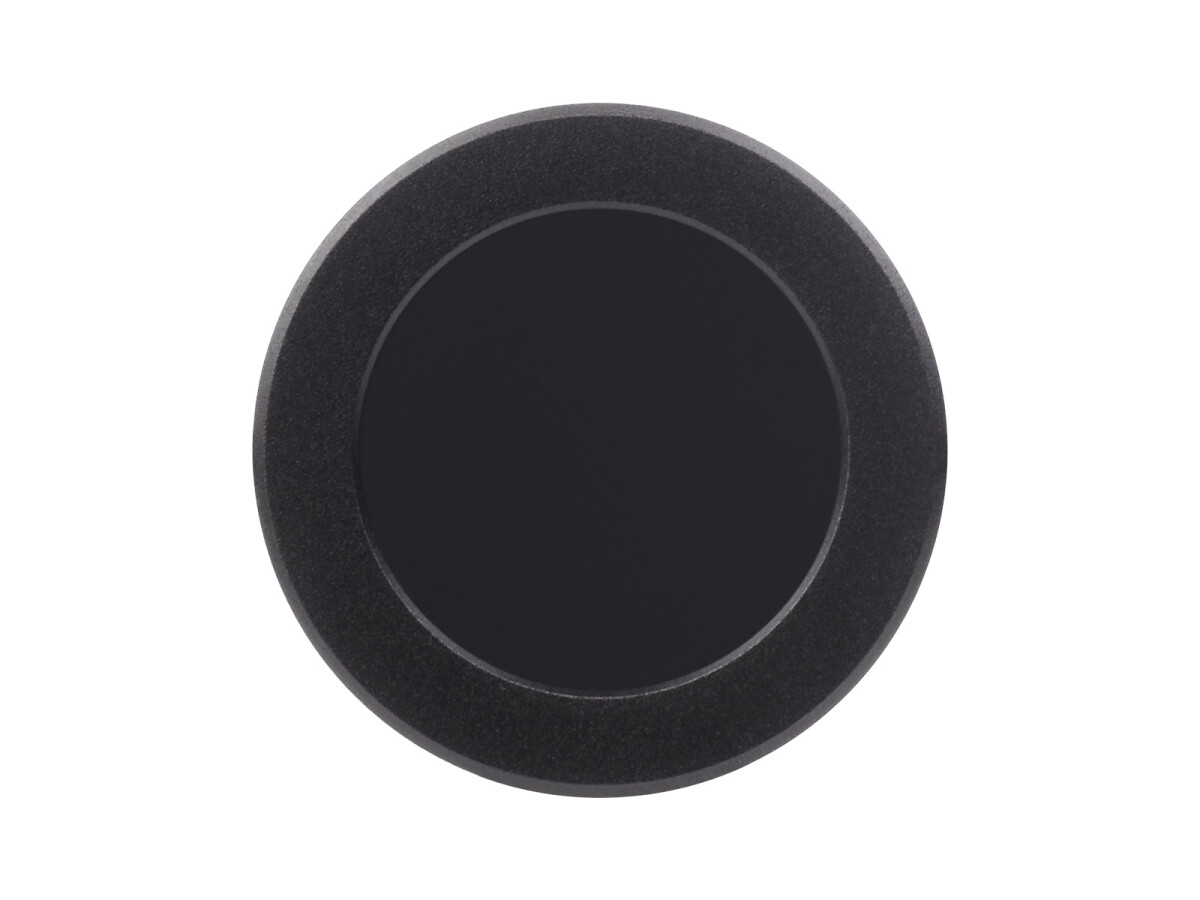

• Har et CNC-metalhus med en mat, blank akrydbundplade

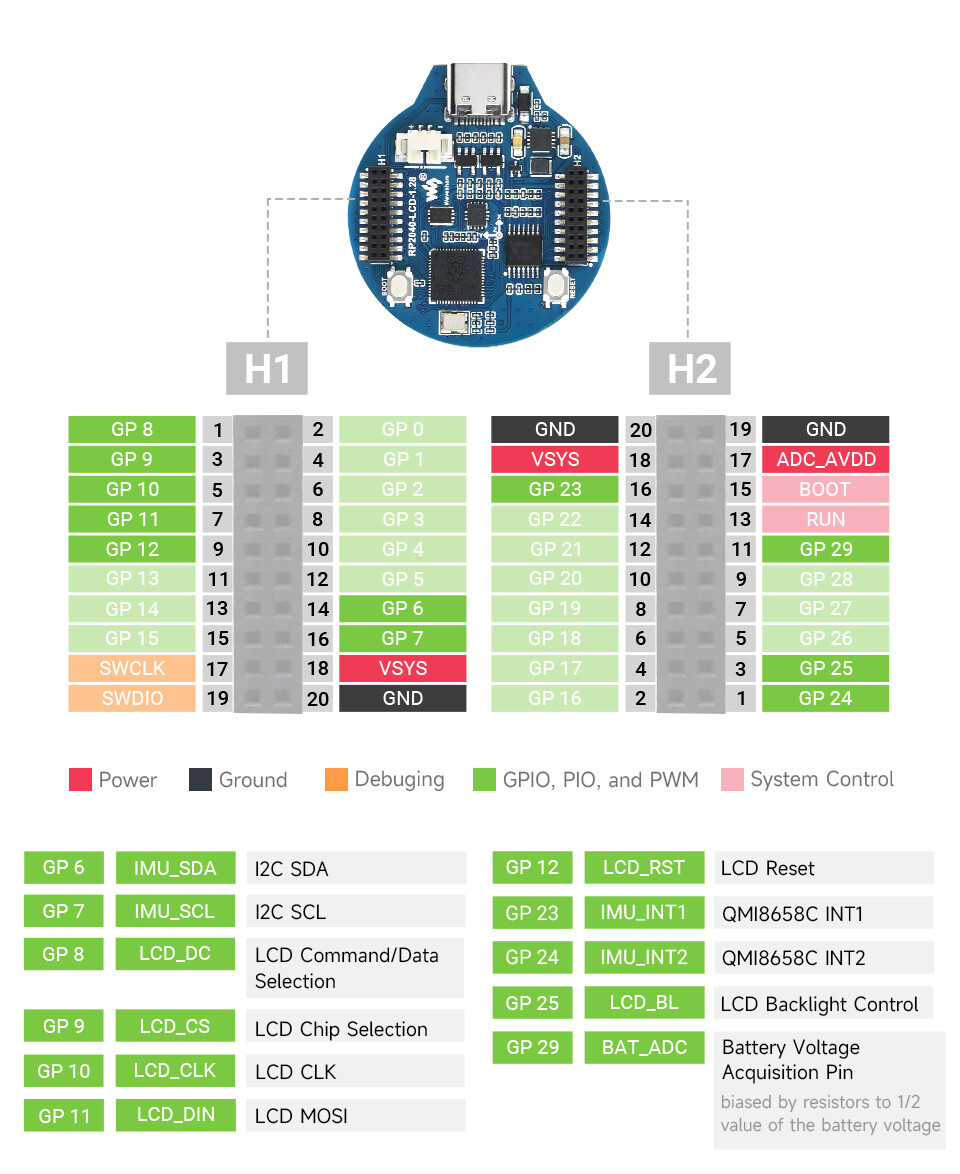

• Alle GPIO-Pins er tilpasset med en pitch på 1,27 mm via stiklejer (der er i alt 30 pins, men nogle pins er forbundet med det interne kredsløb. Yderligere information om multiplexing findes i wikien.)
• USB 1.1 med understøttelse af enhed og vært
• Energibesparende søvn- og hviletilstand
• Drag-and-Drop-Programmierung med masselager via USB
• 2 x SPI, 2 x I2C, 2 x UART, 4 x 12-bit ADC, 16 styrede PWM-kanaler
• Præcis ur og timer på chippen
• Temperaturfølerr
• Accelerierte Floating-Point-Bibliotheker auf dem Chip
• 8 x programmerbare I/O (PIO)-tilstandsmotorer for brugerdefineret periferienøgle

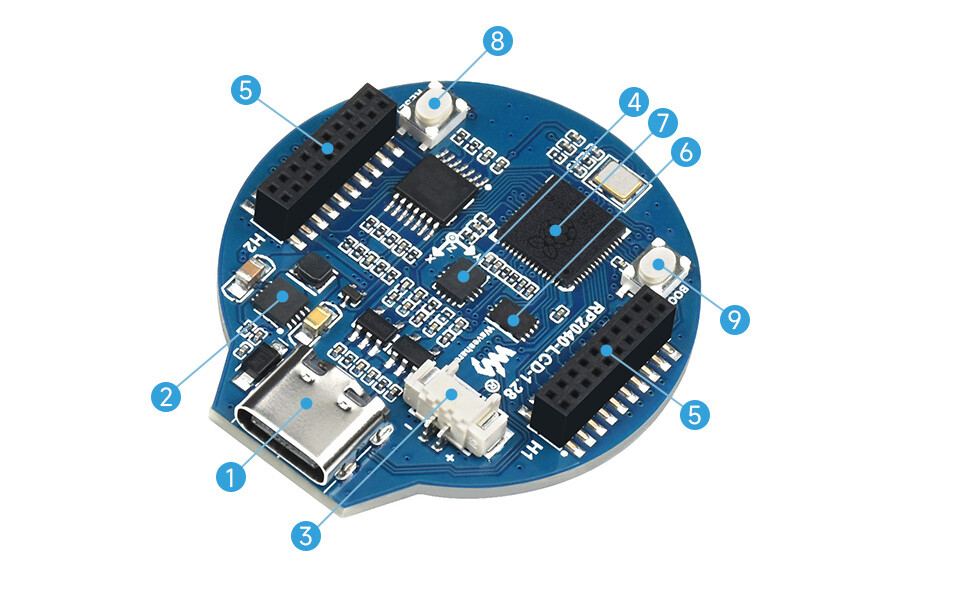

Hvad er ombord?

1. USB-Type-C-anschluss: USB 1.1 med understøttelse af enhed og vært
2. ETA6096: Højeffektiv lithiumbatteriladningsstyring
3. Batterihoved: Mx1,25-hoved til 3,7 V lithiumbatterier, muliggør opladning af batteriet og samtidig strømforsyning af printpladen
4. QMI8658C: IMU, indeholder et 3-akset gyroskop og et 3-akset accelerometer.
5. Stik med 1,27-mm-raster: Tilpasning af alle GPIO- og debug-pins
6. W25Q16JVUxIQ: 2 MB NOR-Flash
7. RP2040: Dual-Core-processor, op til 133 MHz driftfrekvens
8. TILGANGSTAST
9. BOOT-Knap: Tryk på denne, når du nulstiller, for at komme i download-tilstand

Wiki:www.waveshare.com/wiki/RP2040-LCD-1.28

Leveringsomfang

• RP2040-LCD-1.28-B x1

Downloads

• WikiHersteller-Wiki
