WaveShare RGB Fuldfarvet LED Matrix Panel 64×64 Pixel 2,5 mm Pitch Justerbar Lysstyrke

RGB-fuld farve LED matrix panel, 2,5-mm-raster 64 x 64 Pixel, justerbar lysstyrke, 4096 individuelle RGB-LED’er, understøtter Raspberry Pi / Raspberry Pi Pico / ESP32 / Arduino…

Når mørket falder på, lyser de glitrende neonlys i gader og stræder hele byen op og gør den mere dynamisk. Det er tydeligt, at det fuldfarvede LED-matrixpanel spiller en vigtig rolle. Man kan måske se animationer eller reklamevideoer ved butuers døre, måske i bussen eller taxien – det ser jo cool ud! Hvorfor ikke prøve det?

• 4096 individuelle RGB-LEDs, farvedisplay, justerbar lysstyrke

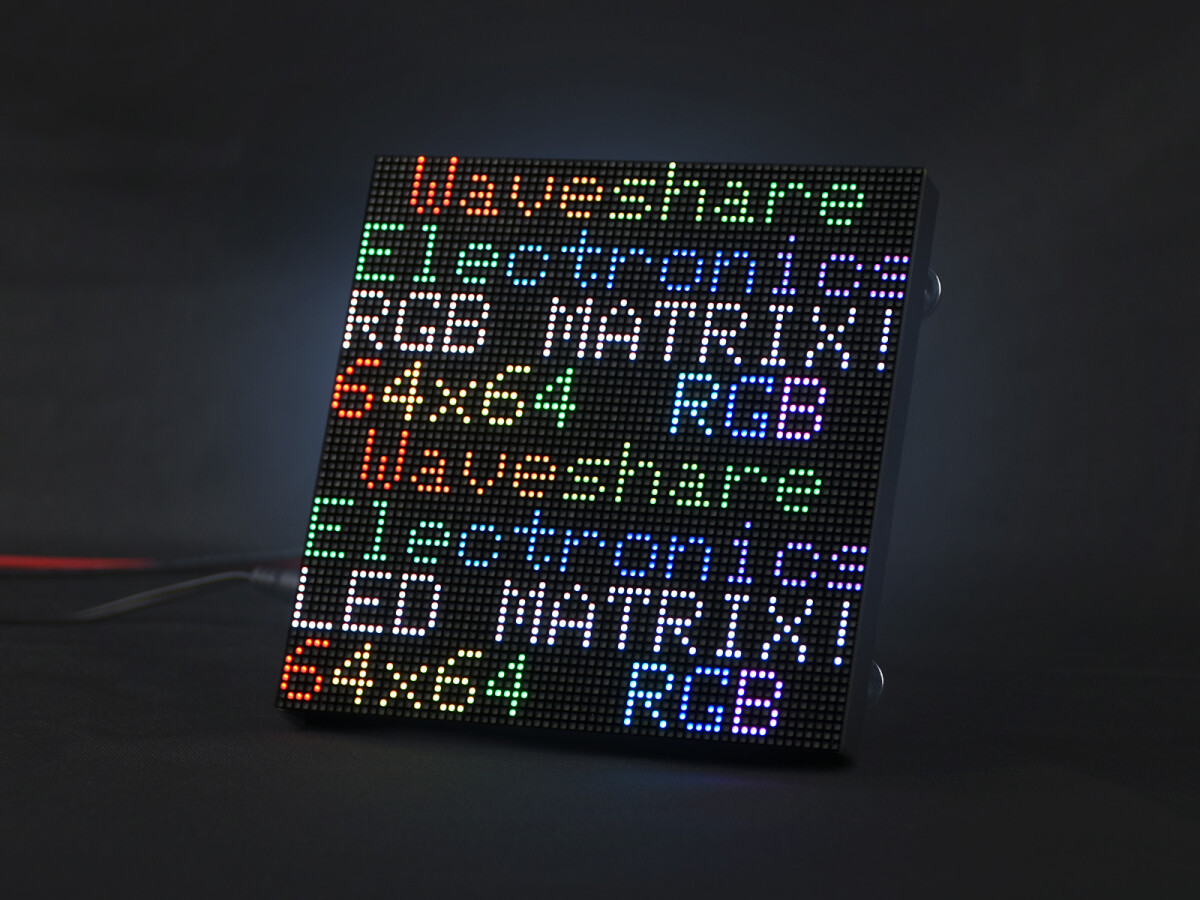

• 64 x 64 Pixel, 2,5 mm afstand, muliggør visning af tekst, farvebilleder eller animationer.
• Dimensioner 160 x 160 mm, mellemstørrelse, egnet til DIY-skrivebordsdisplay eller vægmonteret display.

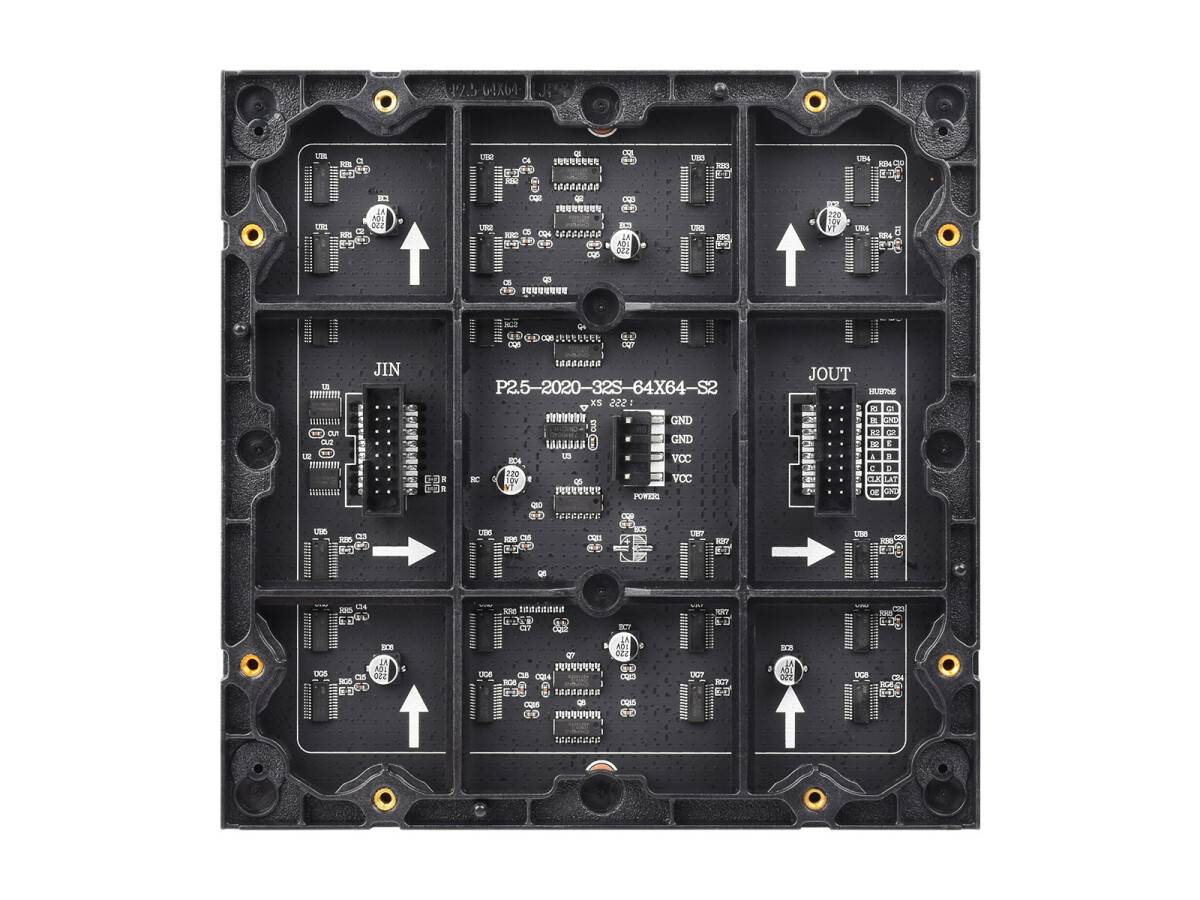

• To HUB75-kontakter ombord, ét til input af data fra controlleren, ét til output, kædeunderstøttelse

Specifikationer

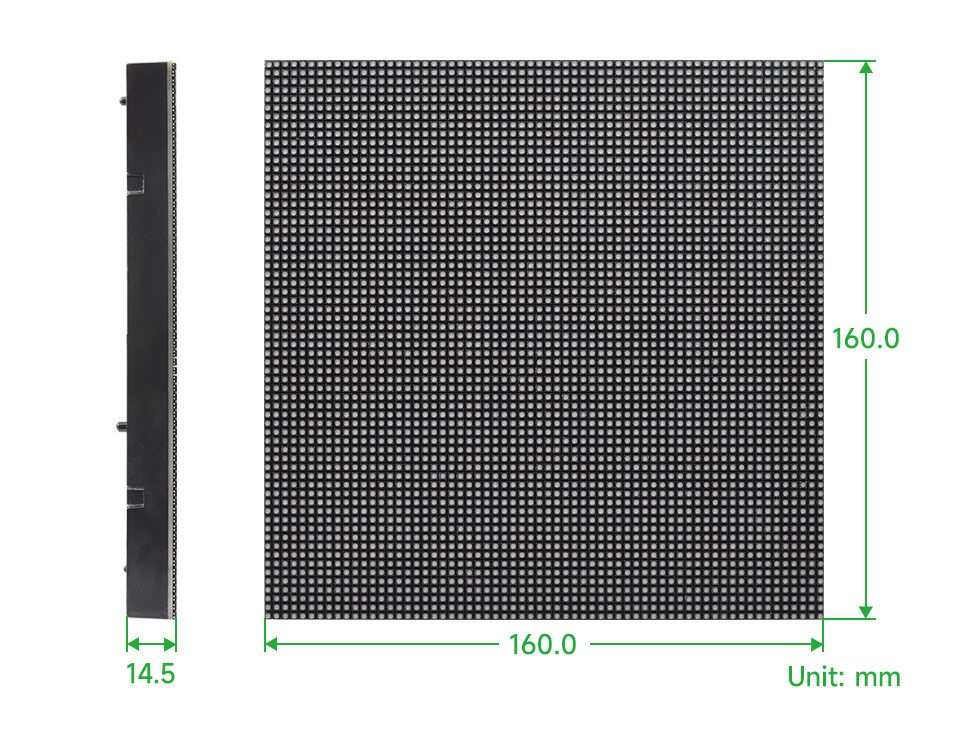

• Mål: 160 mm x 160 mm
• Pixel: 64 x 64 = 4096 PUNKTER
• Afstand: 2,5 mm
• Pixelformat: 1R1G1B
• Synsvinkel: 140 °
• Kontroltype: Synkronisering
• Faren: 1/32-scan
• Overskrift: HUB75
• Strømforsyning: 5 V/4 A (VH4-Header-indgang)
• Effekt: ?20 W

Pinddefinition

• +5 V: Indgangseffekt 5 V
• GND: Vægt
• R1: R højere bitdata
• R2 Nedre bitdata
• G1: G højere datamængde
• G2: G untere Bitdata
• B1 B-data med flere bits
• B2: Nedre bitdata
• A: Zeilenauswahl
• B: Vælg B-linjen
• C: C-linjevalg
• D: Valg af D-linier
• E: Valg af e-linjer
• Tidsstyring Uretilgang
• LAT/STB: Låsepin
• OE: Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.

forbindeligt design

Multi-LED-Matrix-Panel kan via HUB75-indgang/udgang-header forbindes til et større panel.

Hver RGB-LED-matrice kræver en selvstændig strømforsyning med 5 V/4 A eller mere, hvis den er forbundet til displayet.

Wiki: www.waveshare.com/wiki/RGB-Matrix-P2.5-64×64

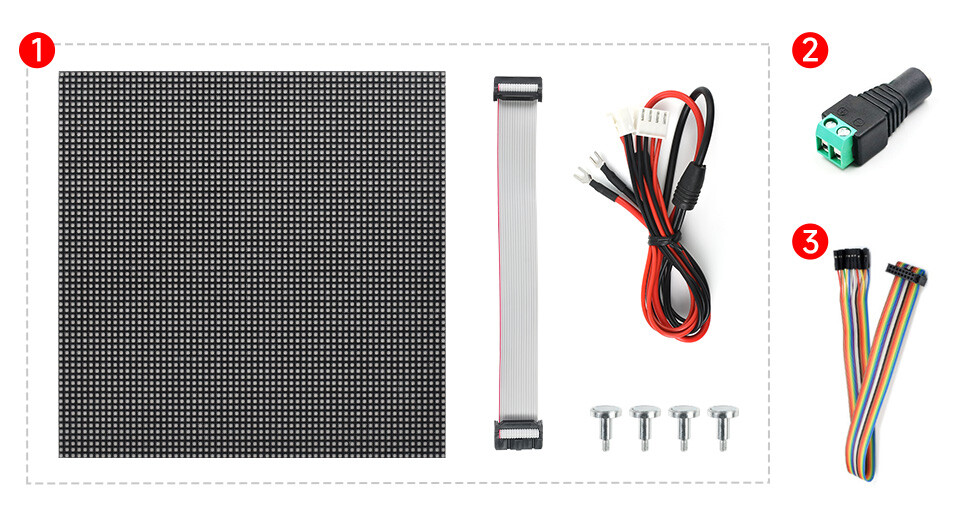

Leveringsomfang

• RGB-Matrix, P2.5, 64×64 LED-matrix og tilbehør x1
• Strømforsyningsadapter x1
• 16P-ledning ~30cm x1

Det anbefales at bruge det med en strømforsyning på 5V 4A
