WaveShare Industrielt USB TIL TTL-konverter CH343G Multi Protection Systems Support

Industriel USB-til-TTL-konverter, Original CH343G Ombord, flere beskyttelsess kredsløb, understøttelse af flere systemer

CH343G | Stabil transmission | Flere enheder | Flere systemer

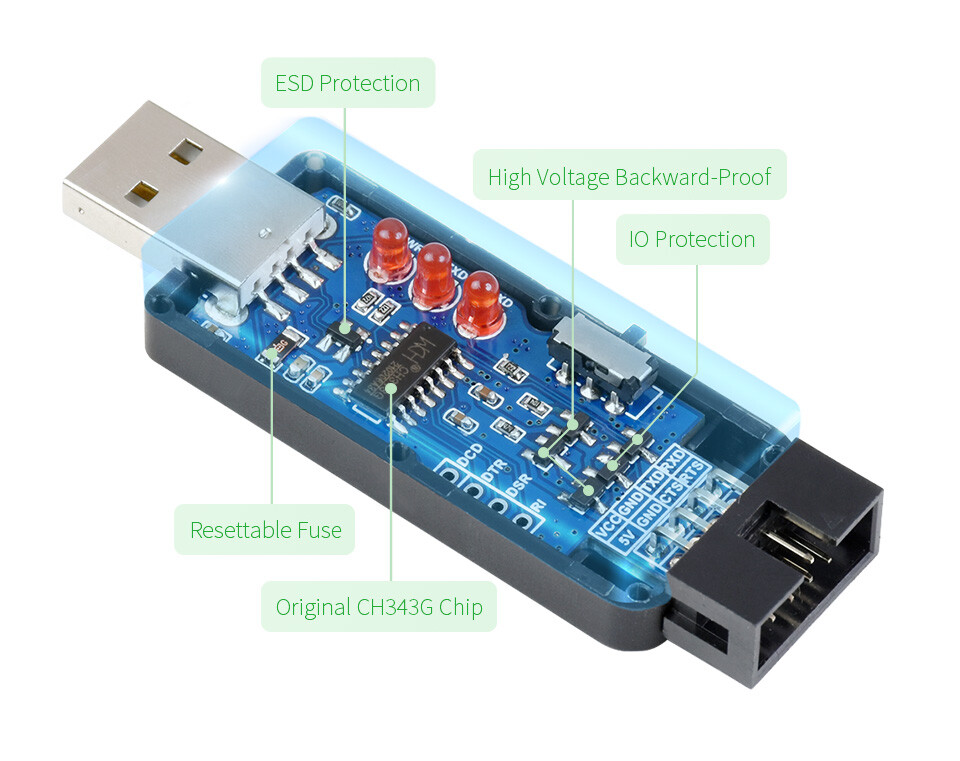

• Integreret genomførbar sikring og TVS-diode, der giver beskyttelse, herunder mod overstrøm, spændingsspidser, omvendt polaritet og ESD-beskyttelse, forbedrer stødmodstand, sikker og stabil kommunikation
• Integreret E/A-beskyttelses kredsløb til at undertrykke overspændinger
• Integreret seriel TTL-port med 3,3 V og 5 V spændingsskiftefunktion, muliggør valg af TTL-niveau.
• 3x LED-displays for nem kontrol af strømkobling og signal-TX/RX-status
• Højkvalitets plastkabinet med mat og blank overflade, pænt udført
• IDC-stik med design, der forhindrer forkert tilslutning

Specifikationer

• Produktkategori: Industrielt USB til TTL-konverter
• Hostport: USB
• Datahastighed: 50 bps ~ 6 Mbps
• Enhedsforbindelse: UART
• USB-anschluss: Anschluss: USB-A Schutz: Rückziehbare Sicherung, ESD-Schutz
• UART-Port: Anschluss: 8PIN-Header mit Überspannungsschutz: IO-Schutzdiod
• Indikator:
  • PWR: Driftsindikation, lyser rød, når USB-spænding registreres
  • TXD: TX-anzeige, lyser rød, mens USB-porten sender data
  • RXD: RX-anzeige, lyser rød, mens enheden modtager data

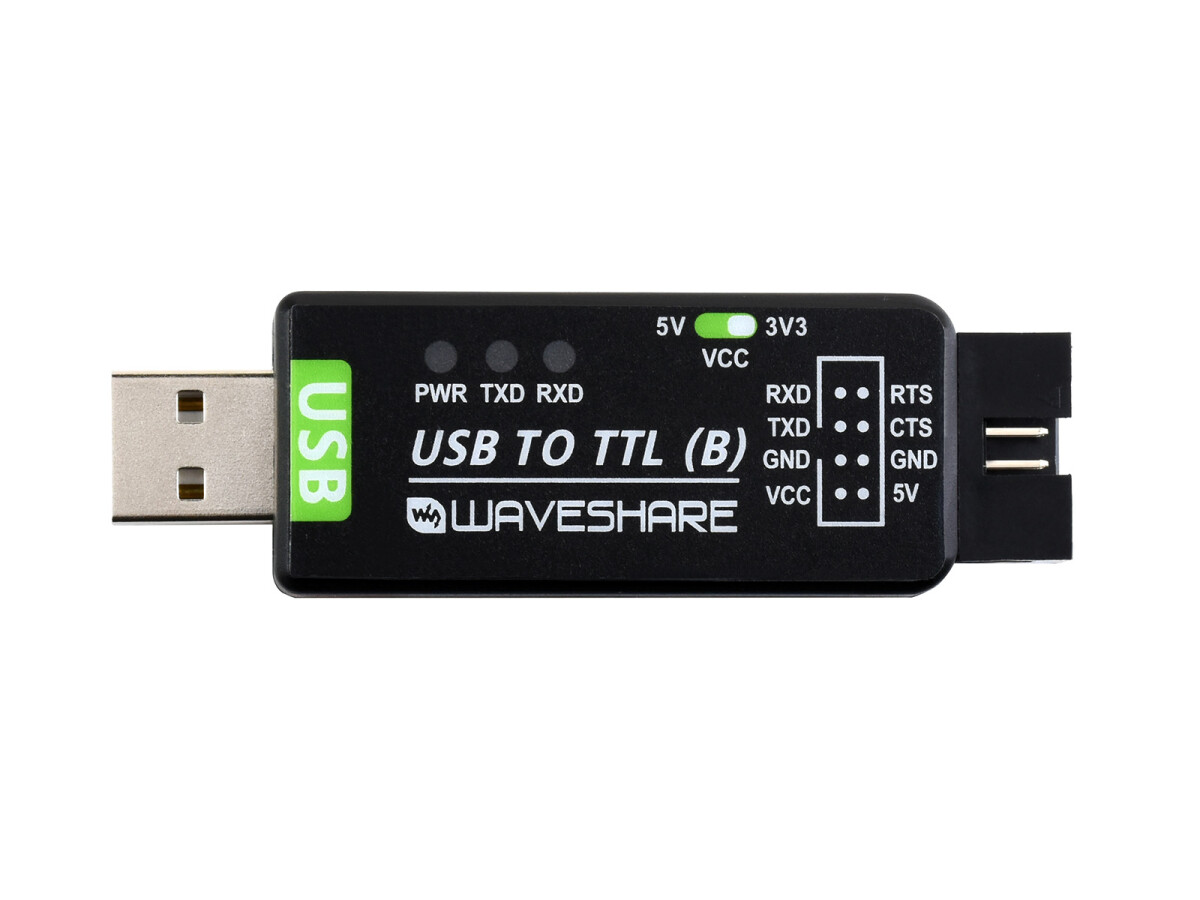

USB-signal og pindefinition

• 5 V: 5 V udgang
• VCC: 3,3-V- eller 5-V-udgang, konfigureret via skifter
• GND: Jord
• TXD: Forbindelse med MCU. RX
• RXD: Etabler forbindelse til MCU. TX
• Etabler forbindelse til MCU.
• CTS: Etabler forbindelse til MCU.

Wiki: http://www.waveshare.com/wiki/USB_TIL_TTL_(B)

Leveringsomfang

• USB TIL TTL (B) x1

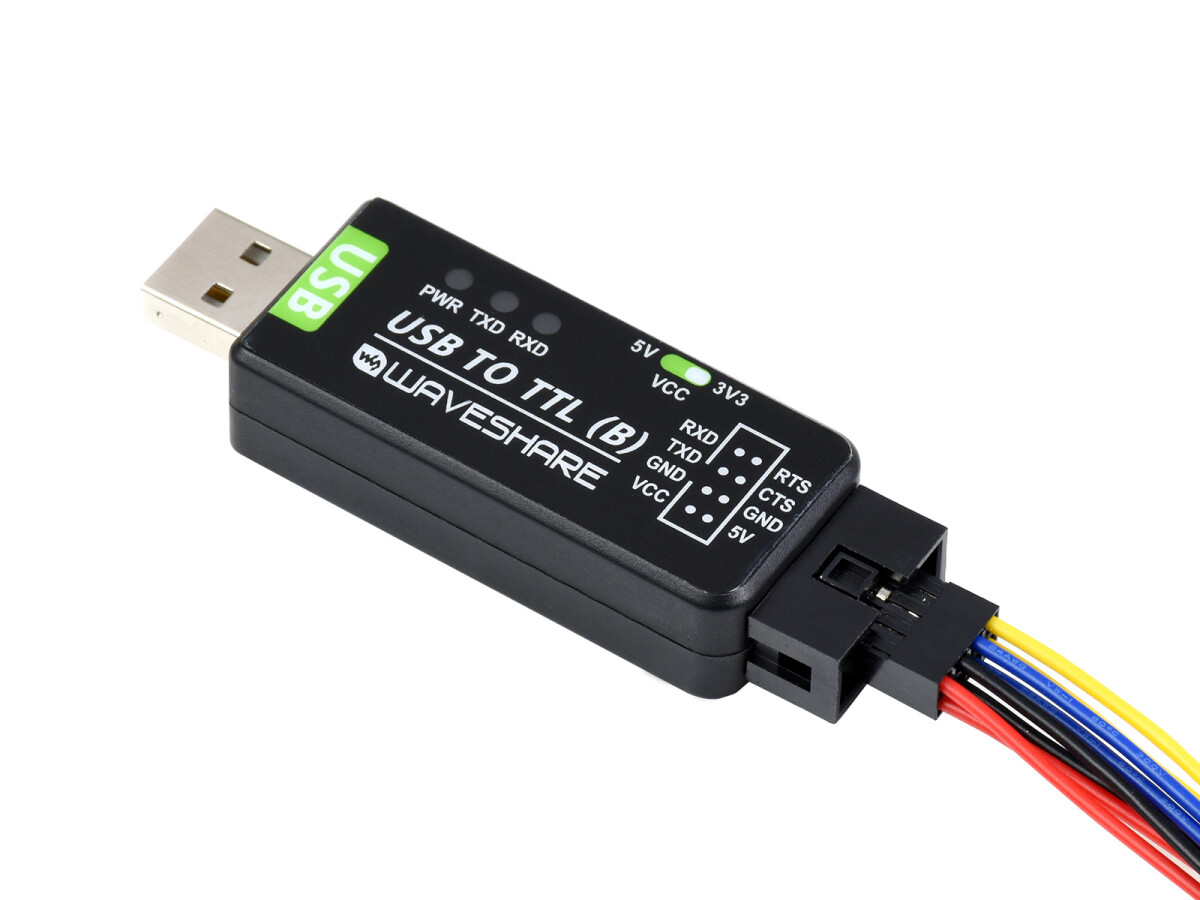

• 8-PINS, sikker kabel x1

Downloads

• WikiHersteller-Wiki
