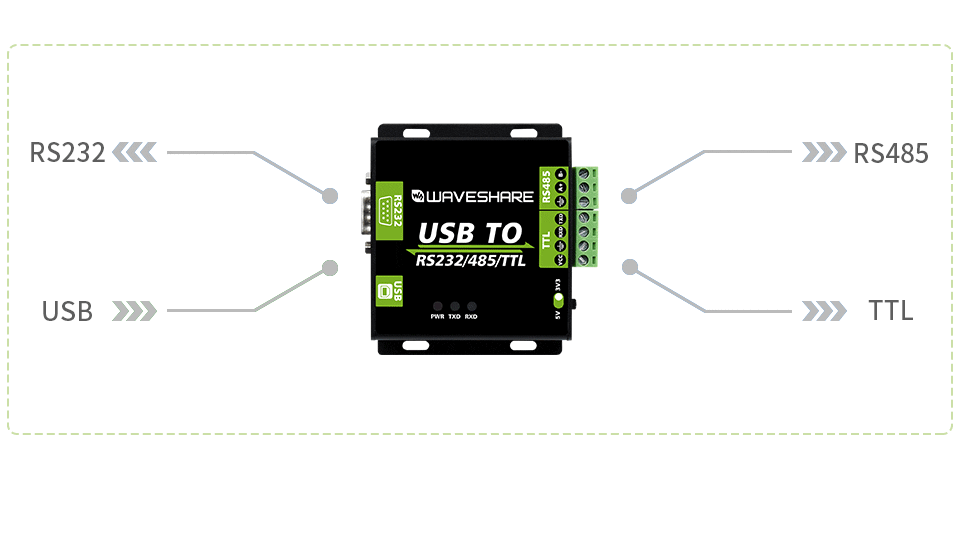

WaveShare CH343G USB TIL RS232/485/TTL Interface Konverter Industrielt Isolering

CH343G USB-til-RS232/485/TTL-interface-omformer, Industriisolering

Funktioner

• Integrer CH343G internt, hurtig kommunikation, stabil og pålidelig, bedre kompatibilitet
• Integreret Unibody-strømforsyningsisolation, leverer stabil isoleret spænding, kræver ikke yderligere strømforsyning til den isolerede forbindelse.
• Integreret Unibody digitalisolering, muliggør signalisolering, høj pålidelighed, stærk støjreduktion, lavt strømforbrug
• Integrieret TVS (Transient Voltage Suppressor), undertrykkelse af spændingsspidser og transiente spændinger i kredsløbet, lynsikker & ESD-beskyttelse
• Integritetssikring med selvgenopretning og beskyttelsesdioder sikrer stabile udgange, tilbyder overstrøms- og overspændingsbeskyttelse samt forbedrer modstandskraft.
• Automatisk transceiver-kredsløb uden forsinkelse, sikrer at USB-porten kommunikerer hurtigt og stabilt med forskellige interfaces, uden at forstyrre hinanden.
• Integreret serie 3,3 V/5 V TTL spændingsomformer, konfigurer TTL-niveauet via skiftet
• Kabinet i aluminiumlegering med sandblæsning og anodenoxidering, CNC-procesåbning, robust og holdbar
• 3 LED’er til at vise drifts- og transceiverstatus
• Højkvalitets USB-B- og RS232-porte, problemfri indsættelse/fjernelse

Specifikationer

USB:

• Driftsspænding: 5 V
• Tilslutning: USB-B
• Beskyttelse: 200-mA-sikring med selvgenopretning, isoleret udgang

RS232:

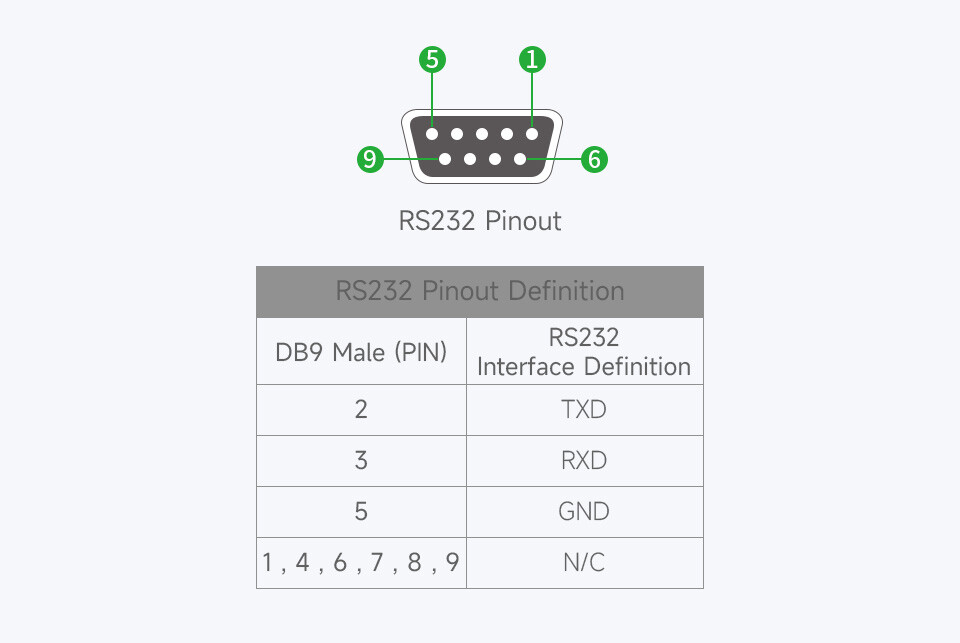

• Tilslutning: DB9-stik
• Beskyttelse: TVS-diode, overspændingsbeskyttelse og ESD-beskyttelse
• Overførselsmode: Punkt-til-punkt
• Baudhastighed: CH343G: op til 600000 bps (ikke fuld båndbredde)

RS485

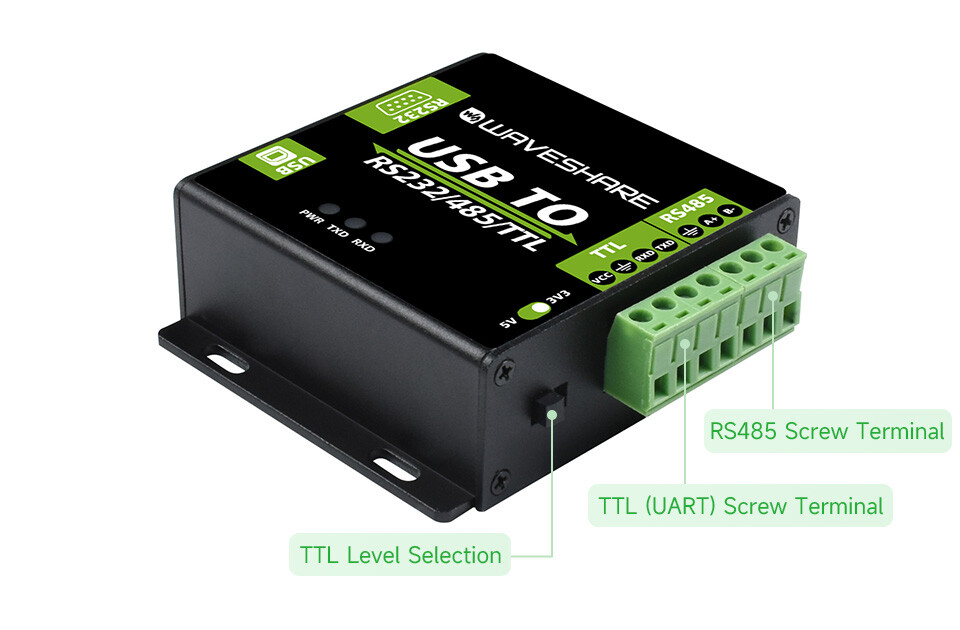

• Tilslutning: Skrueklemme
• Stifter: A+/B-/GND
• Retningsstyring: Hardwaren skelner og styrer automatisk retningen for dataoverførslen
• Beskyttelse: 600 W, lynbeskyttelse og overspændingsbeskyttelse, 15 kV ESD-beskyttelse (reserverede loddepads til 120 Ω afstemningsmodstand)
• Overførselsmode: Punkt-til-multi (op til 32 noder, det anbefales at bruge en repeater til 16 noder eller flere)
• Baudhastighed: CH343G: op til 2 Mbit/s (ikke fuld båndbredde)

TTL (UART)

• Driftsspænding: 3,3 V / 5 V
• Tilslutning: Skrueklemme
• Pins: TXD, RXD, GND, 5 V
• Beskyttelse: Krydskondensator, Overspændings-/Minusspændingsbeskyttet, Stødresistent
• Overførselsmode: Punkt-til-punkt
• Baudhastighed: CH343G: op til 2 Mbit/s (ikke fuld båndbredde)

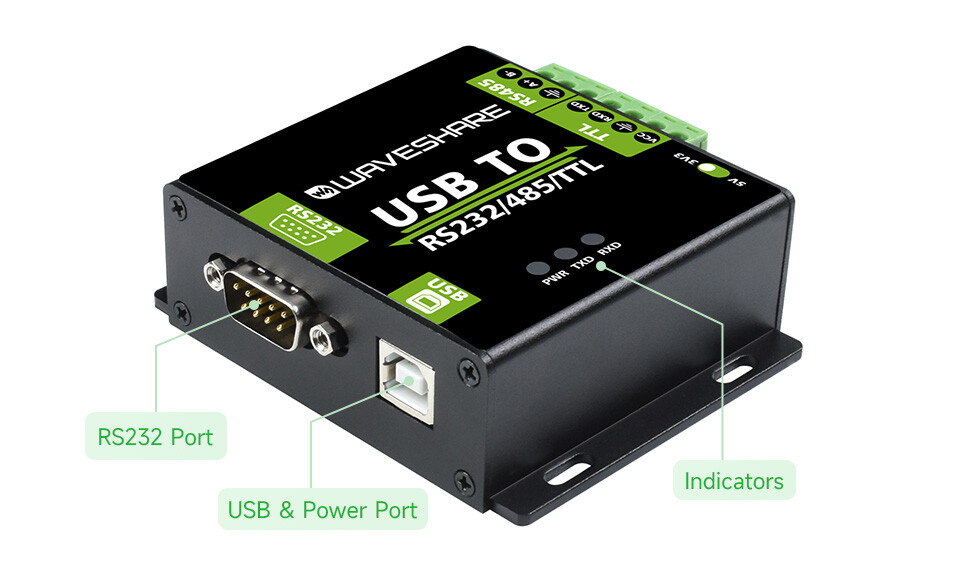

Indikatoren:

• PWR: Rød strømindikator, lyser op, når der er en USB-forbindelse og spænding registreres
• TXD: Grøn TX-indikator, lyser, når USB-porten sender data
• RXD: Blå RX-indikator, lyser op, når enhederne sender data tilbage

Driftsmiljø

• Temperatur: -15? ~ 70?
• Luftfugtighed: 5 % relativ luftfugtighed til 95 % relativ luftfugtighed
• Operativsystem: Mac, Linux, Android, Windows 11/10/8.1/8/7

WIKI: www.waveshare.com/wiki/USB_TO_RS232/485/TTL

WIKI: www.waveshare.com/wiki/USB_TO_RS232/485/TTL_(B)

Emballagen indeholder

• CH343G USB-konverter x1
• USB-kabel ~1,2 m x 1
