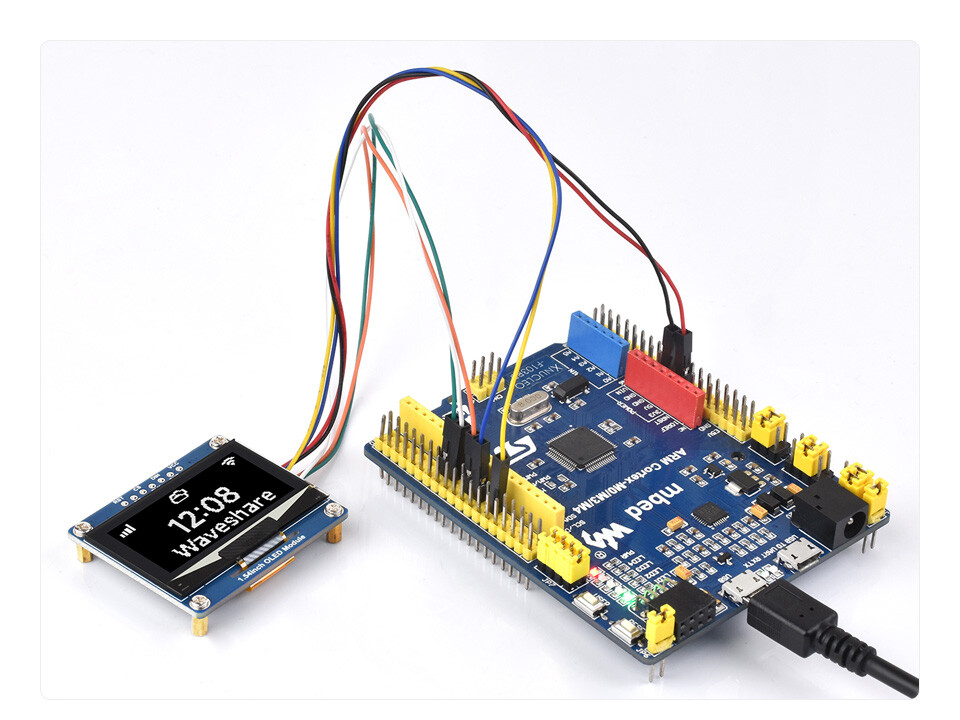

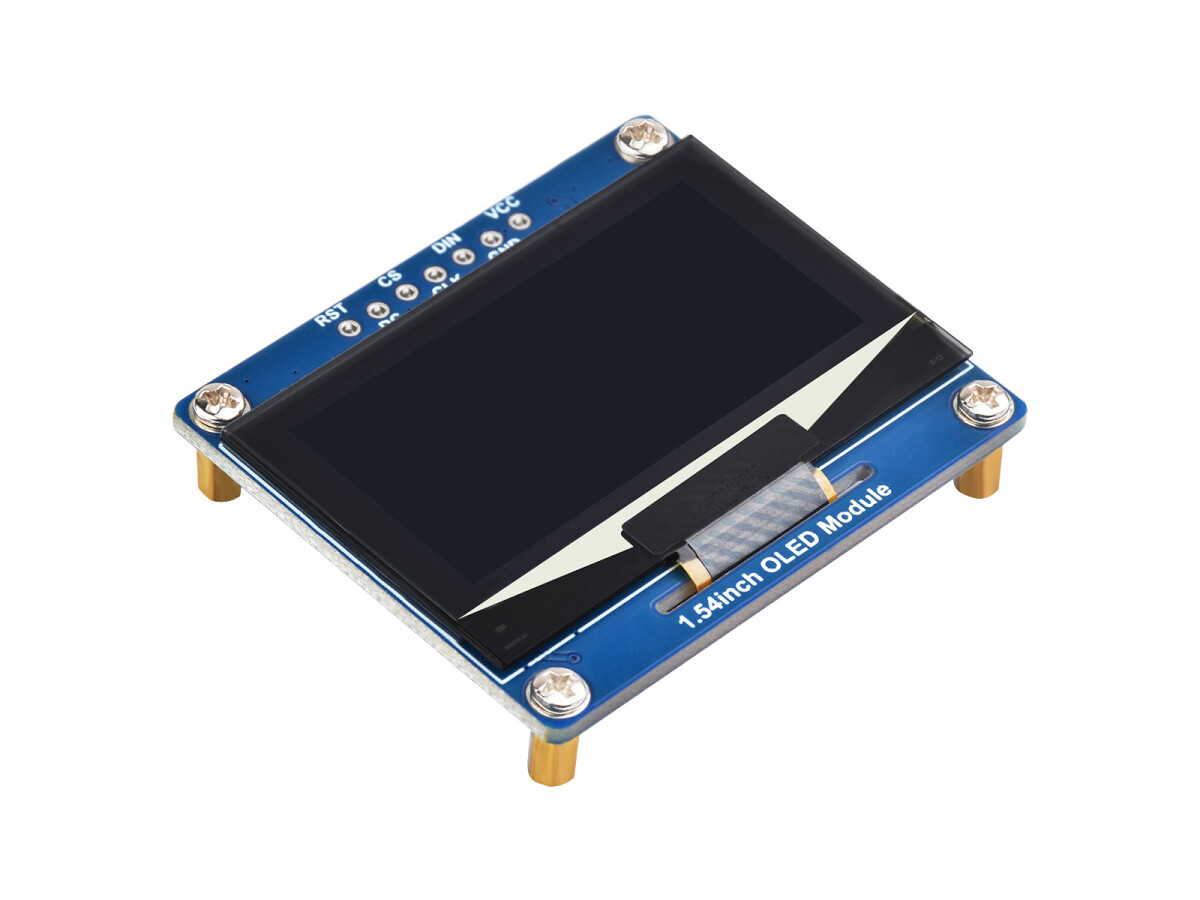

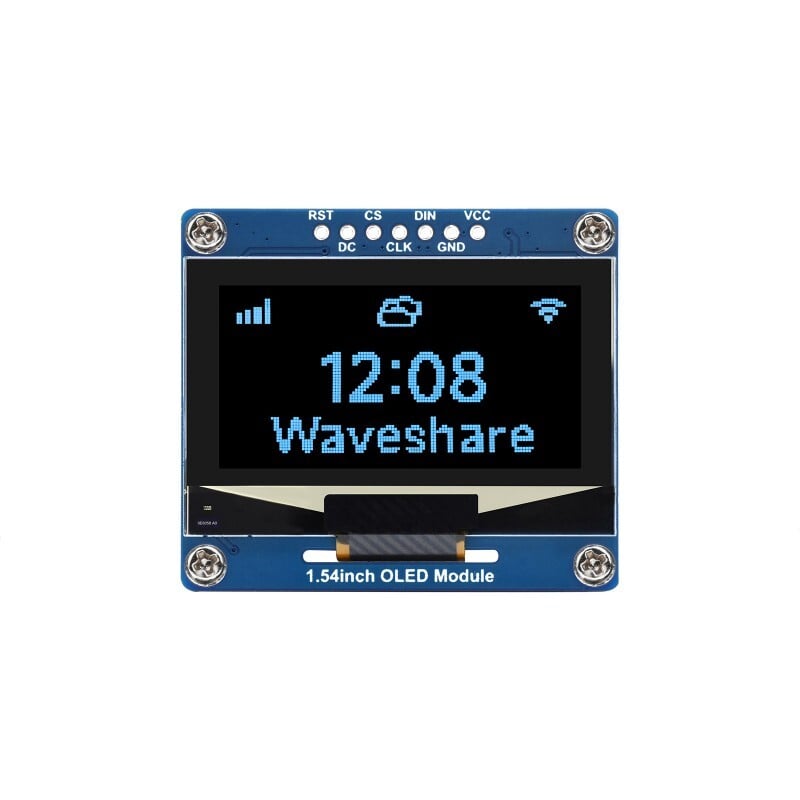

WaveShare 1,54 Zoll OLED-displaymodul, blåt på sort, 128×64 SPI I2C

1,54 Zoll OLED-anzeigemodul, 128×64 opløsning, indbygget SSD1309-driverchip, SPI/I2C-kommunikation

• Størrelse: 1,54″
• Opløsning: 128×64
• Displayfarve: Muligheder for hvid/Blåt
• Display: OLED
• Driver: SSD1309
• Interface: SPI/I2C

Versionsmulighed

• 1,54-tommers OLED-modul: hvid
• 1,54-tommers OLED-modul (B): blå

Funktioner

• Intern spændingsomformer, kompatibel med 3,3-V/5-V MCU’er
• Unterstütter 4-polig SPI- og I2C-interface, bedre kompatibilitet, hurtigere datahastighed

Specifikationer

• Driftsspænding: 3,3 V / 5 V
• SKÆRM: OLED
• Opløsning: 128 × 64 pixels
• PIXELSTØRRELSE: 0,25 × 0,25 mm
• Kommunikationsinterface: 4-leder SPI / I2C
• Driver: SSD1309

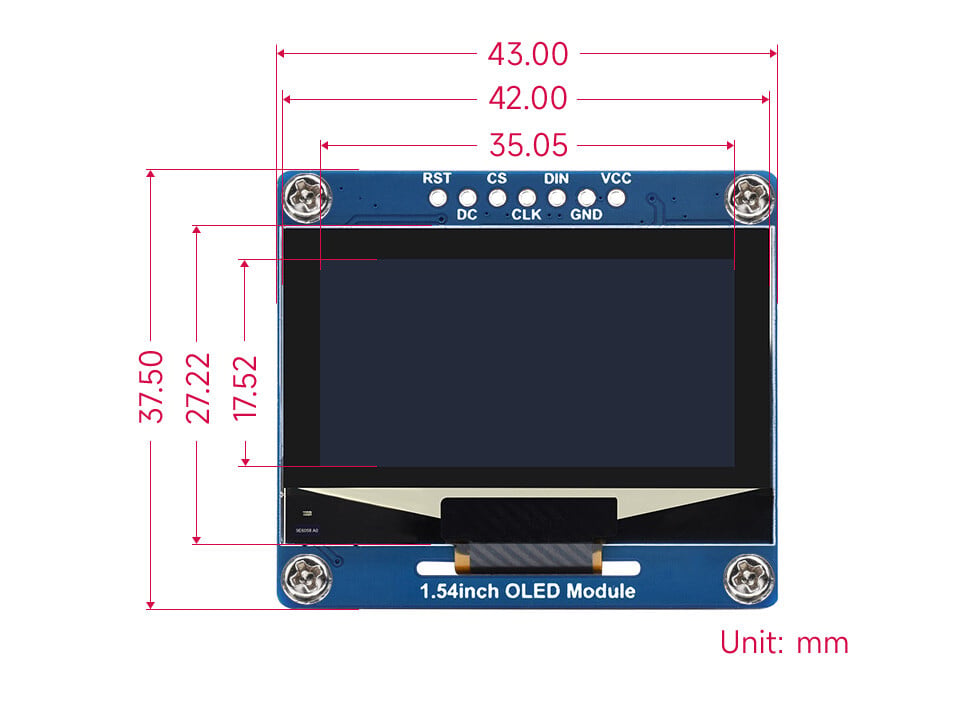

• Skærmstørrelse: 35,05 × 17,52 mm
• Modulstørrelse: 43,00 × 37,50 mm
• Displayfarve: 1,54 tommer

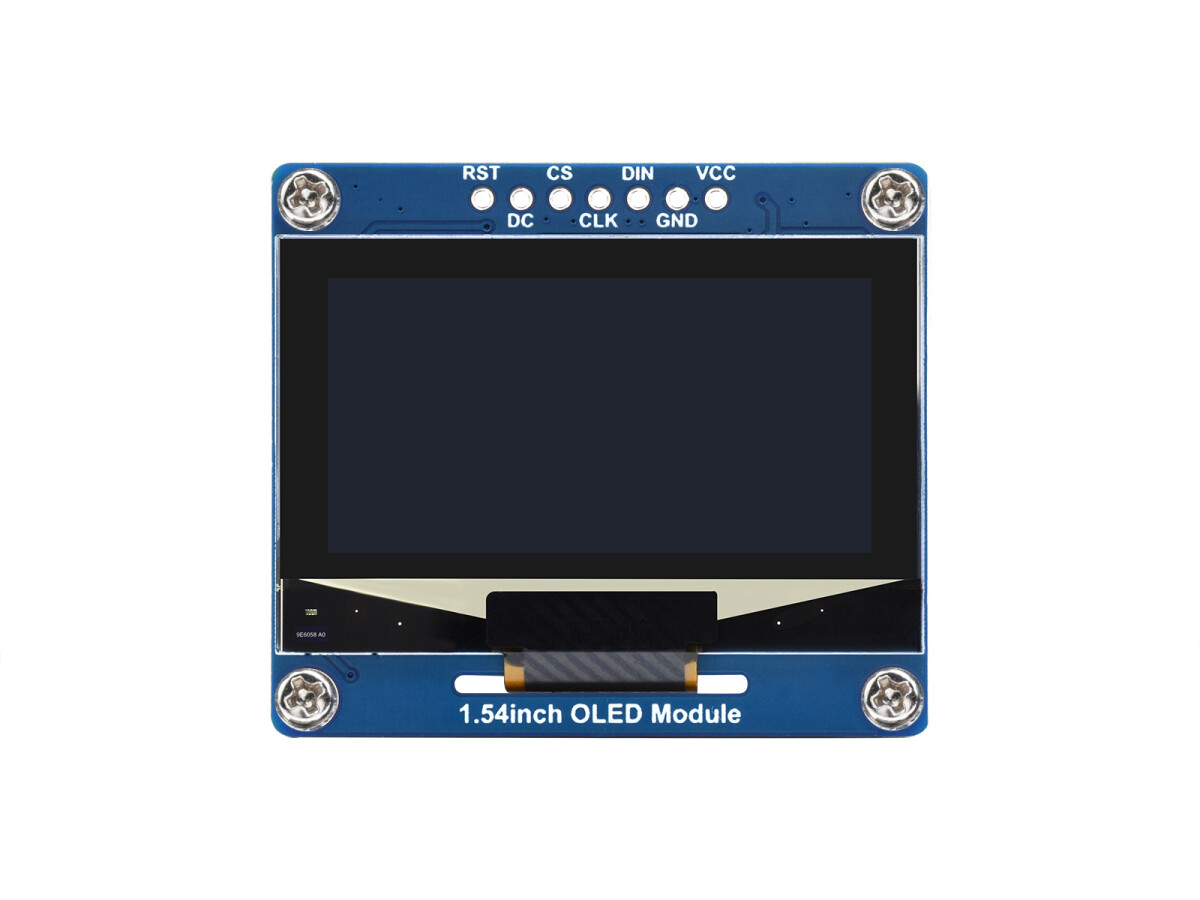

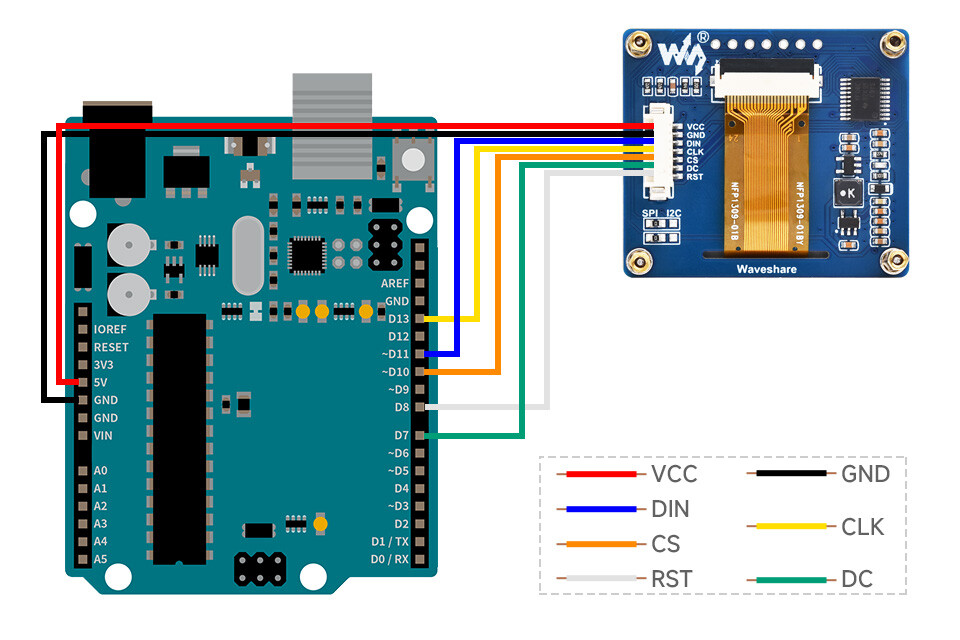

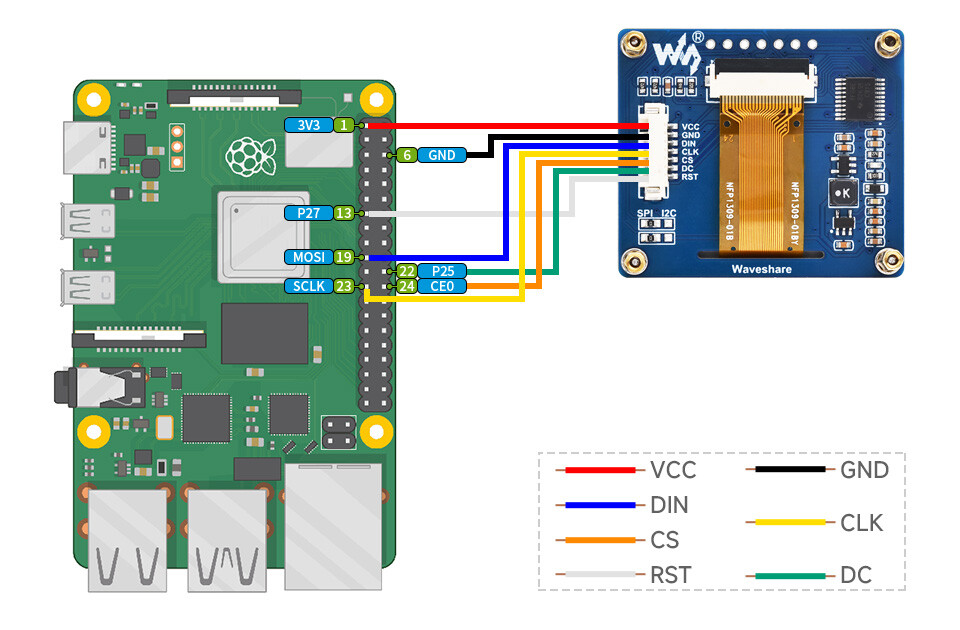

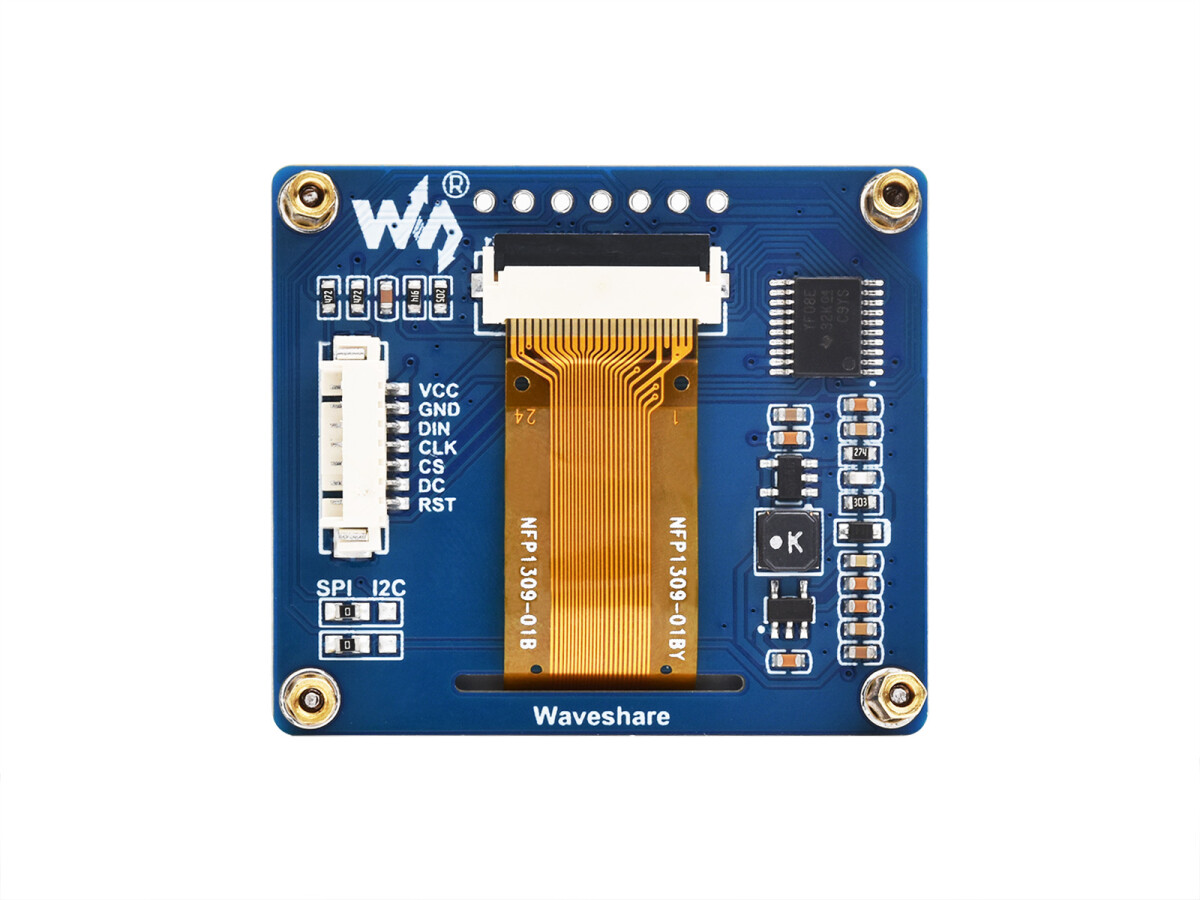

Styring

• VCC: Strømforsyning (3,3 V / 5 V indgang)
• GND: Jord
• DIN: Dataindtastning
• CLK: Clock-indgang
• CS: Chipsort, lav aktivering
• DC: Data-/Befehlsauswahl (höch für Daten, niedrig für Befehl)
• RST: Reset, Lav aktiv

Wiki:www.waveshare.com/wiki/1,54 Zoll OLED-Modul

Leveringsomfang

• 1,54-tommers OLED-modul blå x1

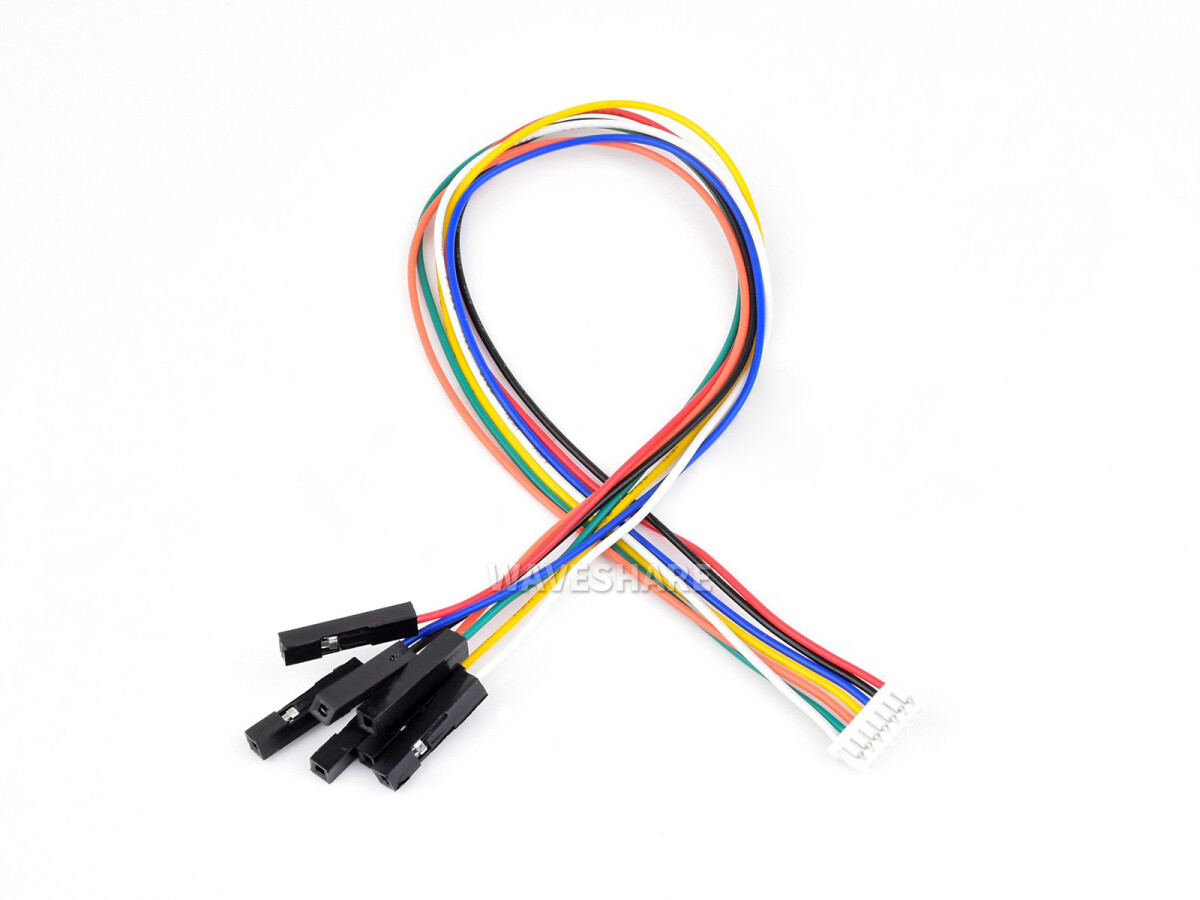

• GH1.25 7PIN-kabel x1

Downloads

• WikiHersteller-Wiki
