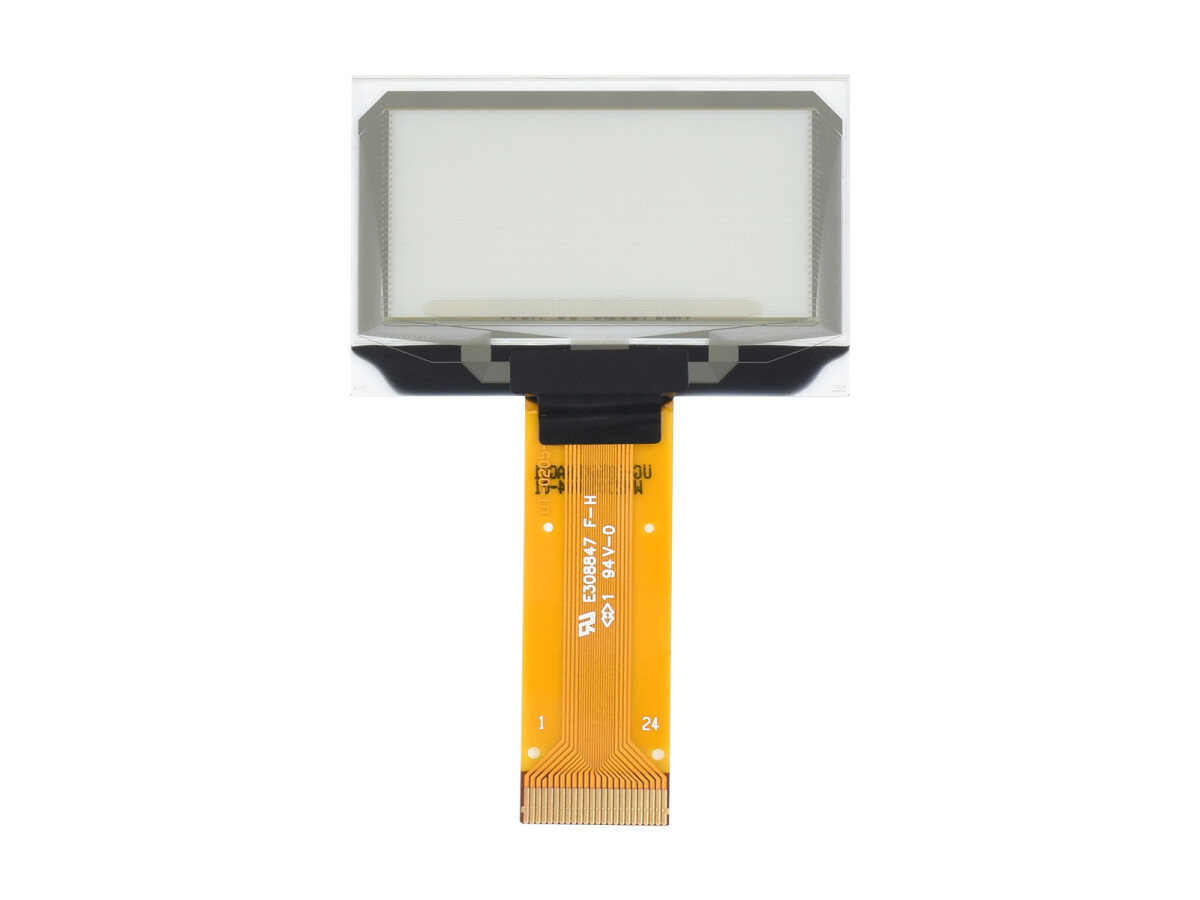

WaveShare 1,5 Zoll transparent OLED-display 128×64 SPI/I2C-interface lysblåt

1,51 zoll transparentt OLED, opløsning 128 x 64, SPI/I2C-grænseflader, lyseblåt farvedisplay. Integreret uafhængig driverchip med SPI/I2C-grænseflader. til Raspberry Pi, Arduino, STM32 USW.

• Størrelse: 1,51″
• Opløsning: 128 x 64
• Displayfarve: Lysblå
• Interface: SPI/I2C
• Display: OLED
• Driver: Indbygget driver

Funktioner

• Transparent OLED-modul, fuld synsvinkel
• Unterstütter 4-polig SPI- og I2C-interface, bedre kompatibilitet, hurtigere datahastighed
• Inkluderer udviklingsressourcer (eksempler på Raspberry Pi/Arduino/STM32)

Specifikationer

• Driftsspænding: 3,3 V / 5 V
• Opløsning: 128 x 64 Pixel
• Pikseafstand: 0,274 × 0,274 mm

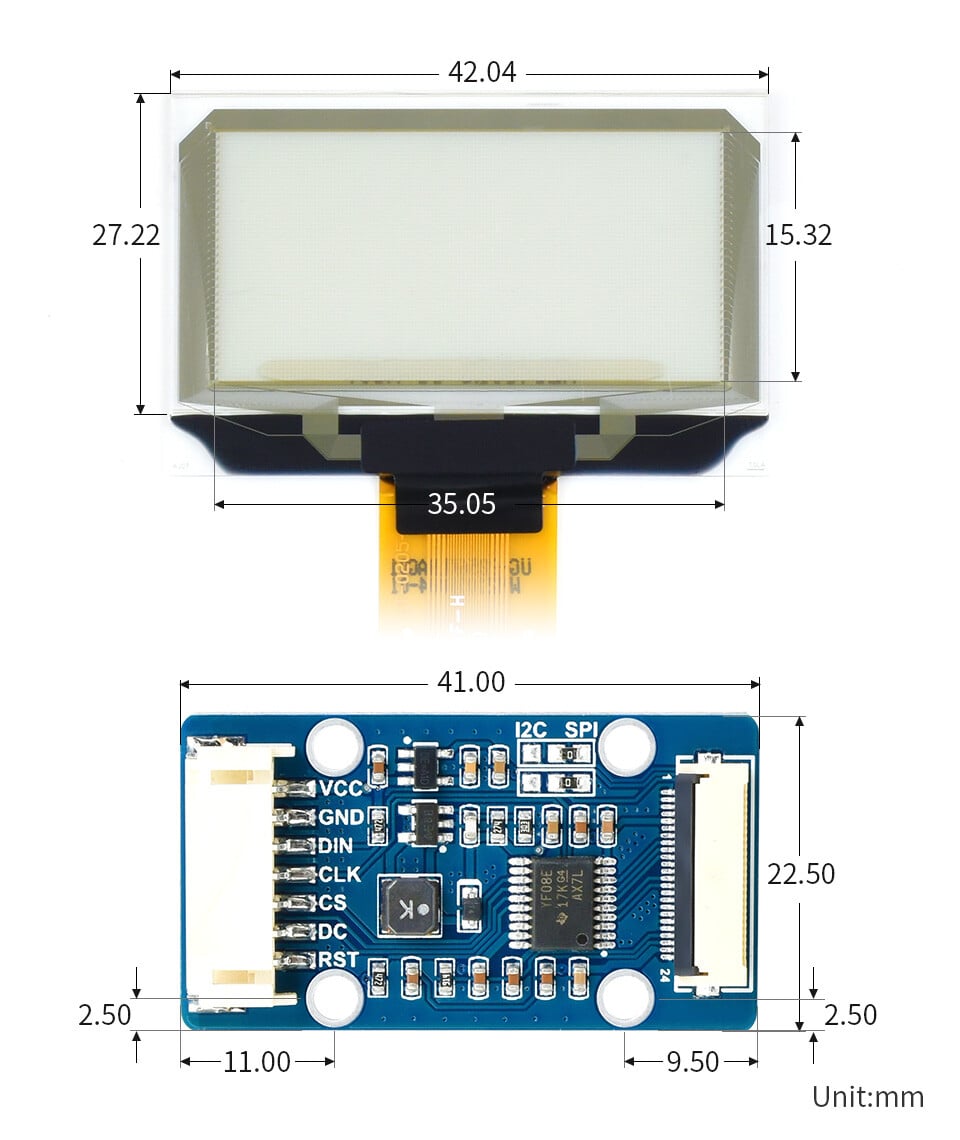

• Modulstørrelse: 42,04 x 27,22 mm
• Kommunikationsinterface: 4-leder SPI/I2C
• Skærmstørrelse: 35,05 x 15,32 mm
• SKÆRM: OLED
• PIXELSTØRRELSE: 0,254 × 0,254 mm
• Driver: Indbygget driver

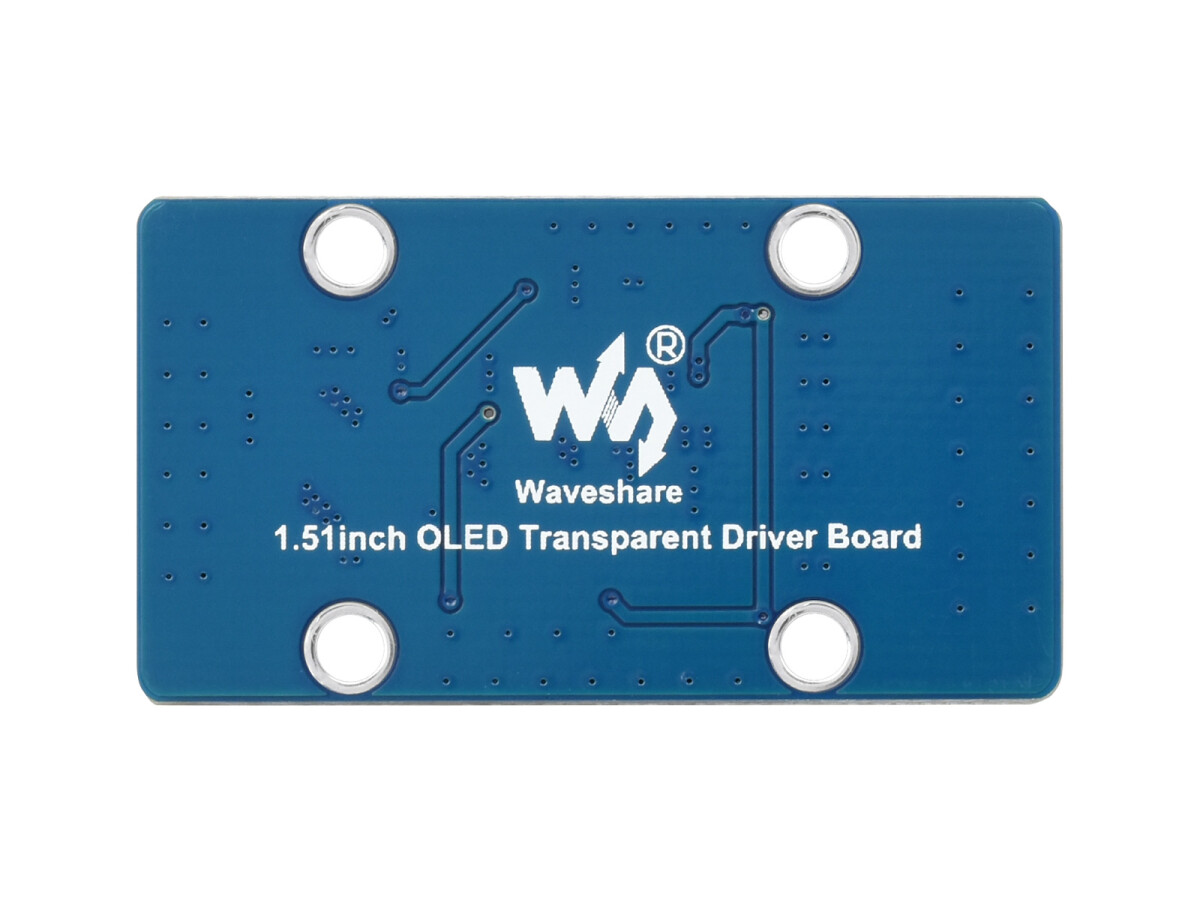

• Størrelse på bundkort: 41 x 22,5 mm

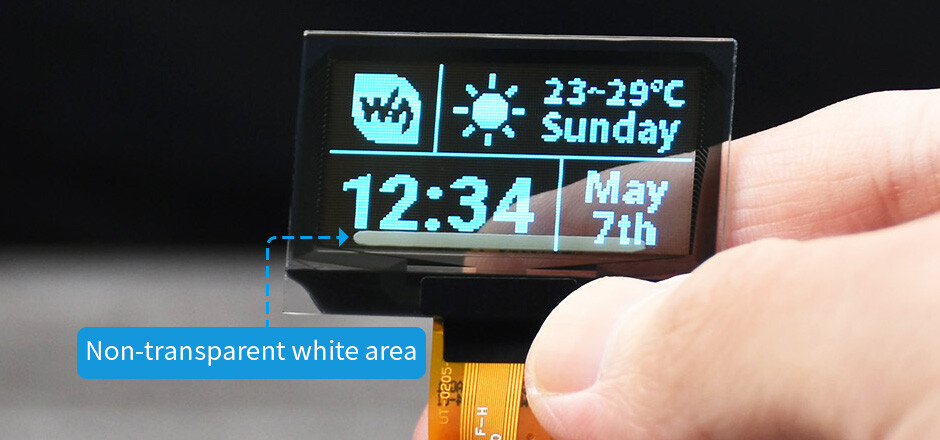

På kabelens side er der et ikke-transparent hvidt område, som dog kan ses.

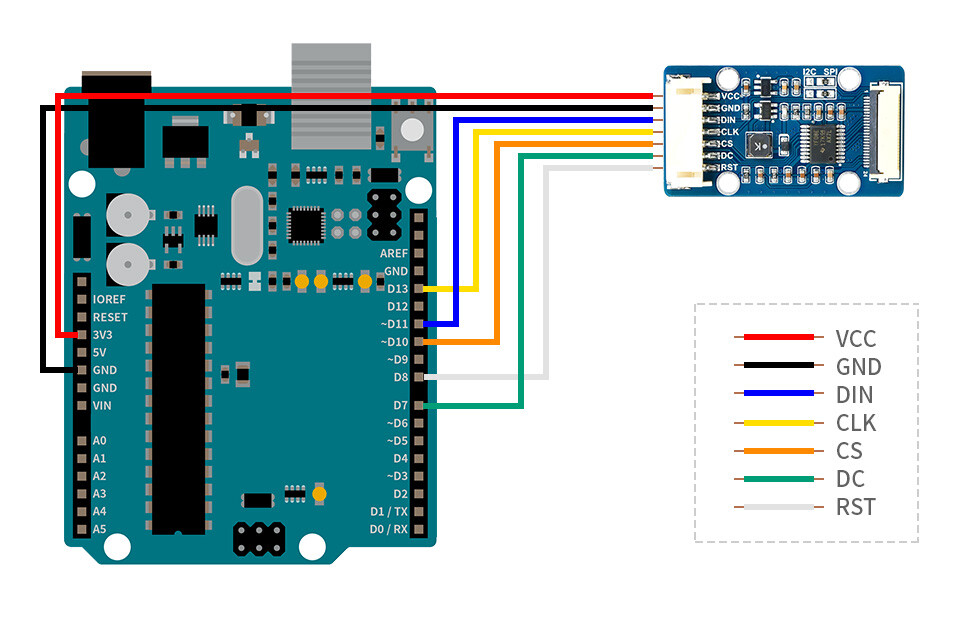

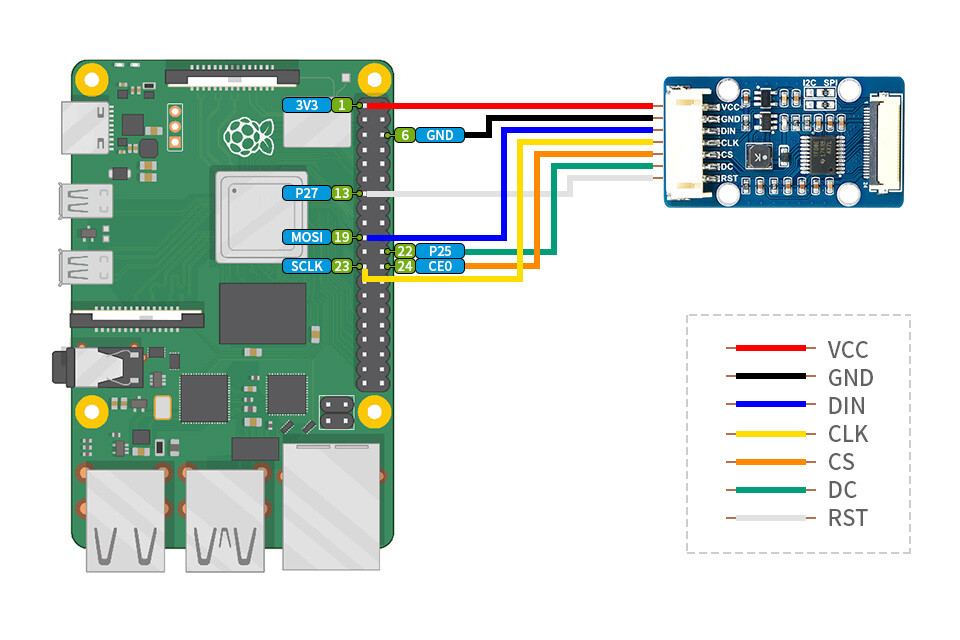

Skift mellem SPI- og I2C-styringsgrænsefladen, understøtter controller-kort som Raspberry Pi/Arduino/STM32

• VCC: Strømforsyning (3,3 V/5 V-indgang)
• GND: Jord
• DIN: SPI / I2C-dataindtag
• CLK: SPI/I2C-ursingtilgang
• CS: Chipvalg, lav aktiv
• DC: Data-/Befehlsauswahl (höch für Daten, niedrig für Befehle)
• RST: Tilbagefælde, lav aktiv

Wiki: www.waveshare.com/wiki/1.51tommers_transparent_OLED

Leveringsomfang

• 1,51 zoll transparent OLED x1
• PH2.0 7PIN-kabel x1
• Skruesæt

Downloads

• WikiHersteller-Wiki
