Waveshare 1,5 Zoll RGB OLED Modul OLED-Display-Modul SPI-1,5 Zoll RGB OLED Modul 14747

Produktbeskrivelse

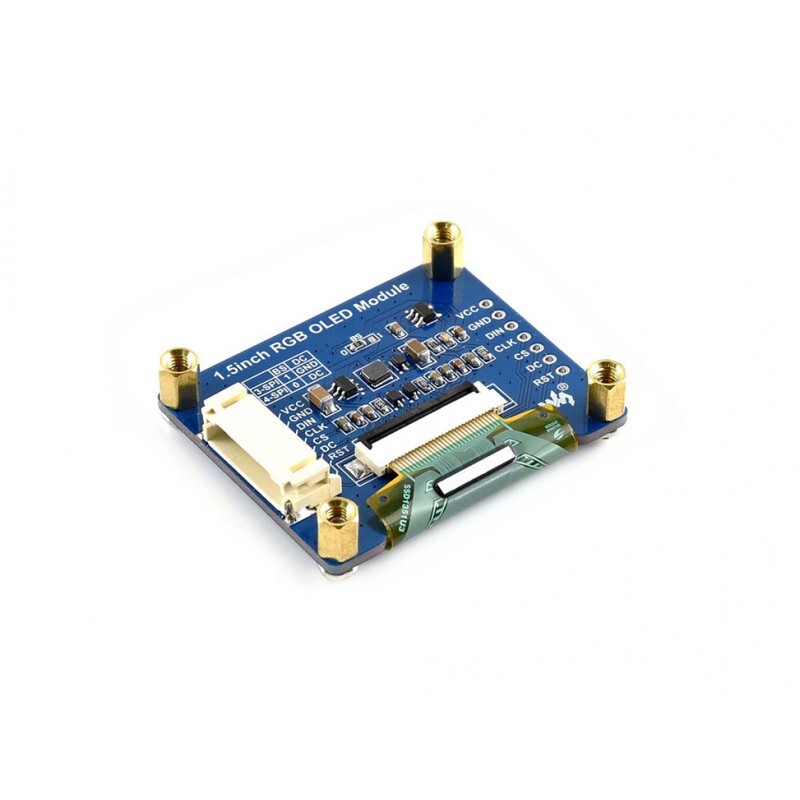

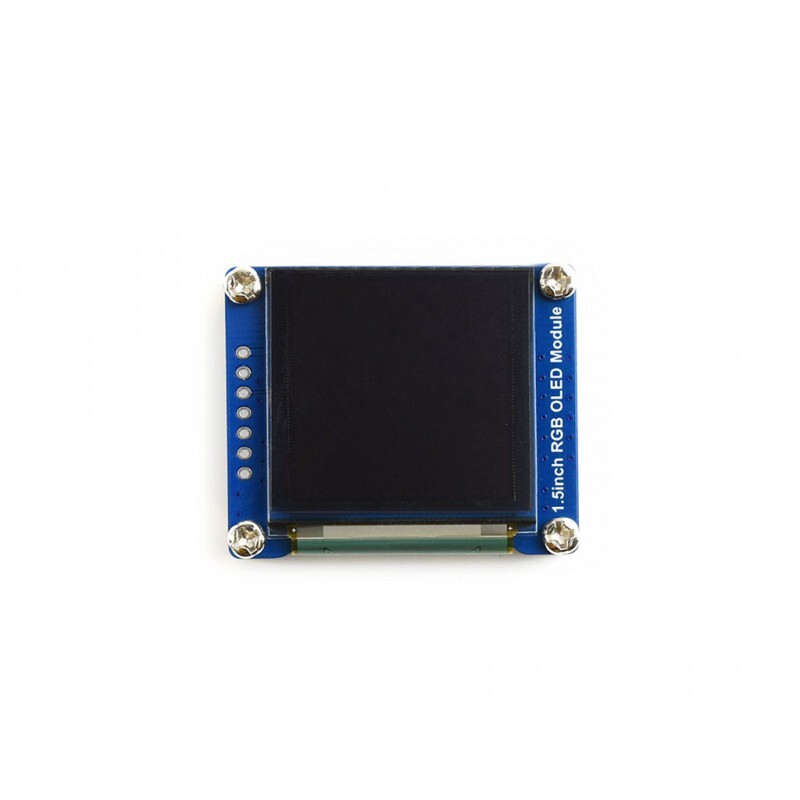

Waveshare 1,5 Zoll RGB OLED-Modul er et kompakt OLED-display-modul til embedded-applikationer. Ifølge producenten har det en opløsning på 128×128 pixels, 65K RGB-farver og en SPI-interface. Modulet bruger en indbygget 1351-driver og er beregnet til brug med typiske controller-platforme som Raspberry Pi, Arduino og STM32.

Takket være forbindelsen til SPI reduceres antallet af nødvendige IO-pins. OLED-panelet er designet til klare og farvede fremstillinger og egner sig godt til brugergrænseflader, statusindikatorer og grafiske brugergrænseflader i elektroniske projekter. Strømforsyningen kan foretages med både 3,3V og 5V, som angivet i specifikationerne.

Tekniske egenskaber

• 1,5 Zoll OLED-displaymodul
• Opløsning: 128×128 pixels
• Farvevisning: 65K RGB
• Interface: SPI
• Kommunikationsmode: 3/4-leder SPI
• Treiber-IC: 1351
• Aktiv skærmstørrelse: 26,86 × 26,86 mm
• Pikselstørrelse: 0,045 × 0,194 mm

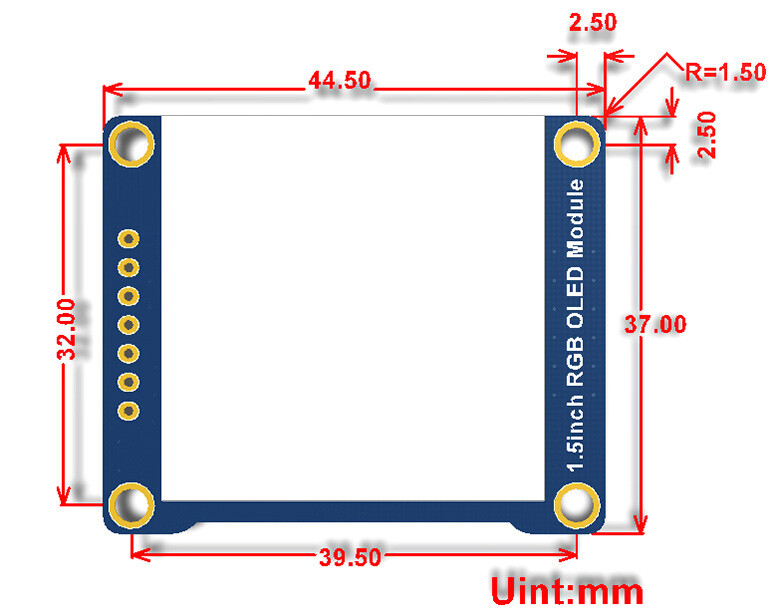

• Moduldimensioner: 44,5 × 37,0 mm
• Driftsspænding: 3,3V/5V

Anvendelsesområder

Modulet er velegnet til mikrocontroller- og SBC-projekter, hvor der kræves en lille farvet OLED-skærm. Typiske anvendelsesområder er informationsvisning, måledarstellung, kompakte brugergrænseflader og prototyper i embedded systemer. På grund af de nævnte eksempler på ressourcer til Raspberry Pi, Arduino og STM32 er modulet særligt velegnet til udviklings- og evalueringsopgaver.

Leveringsomfang

• 1 × Waveshare 1,5 Zoll RGB OLED-modul

Downloads

• WikiHersteller-Wiki
