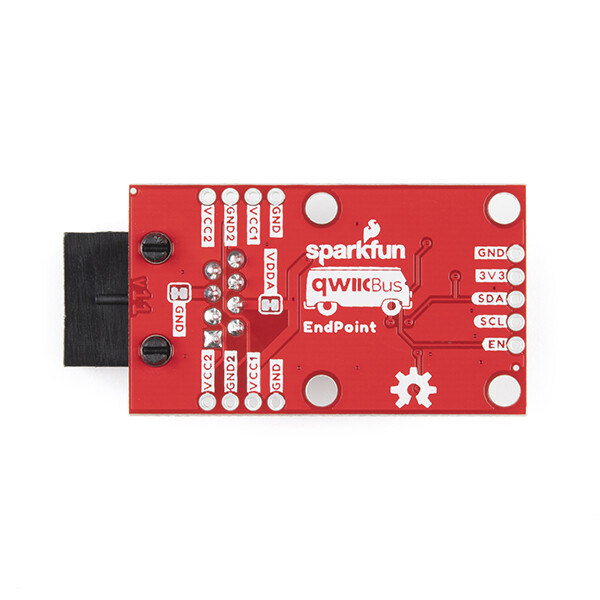

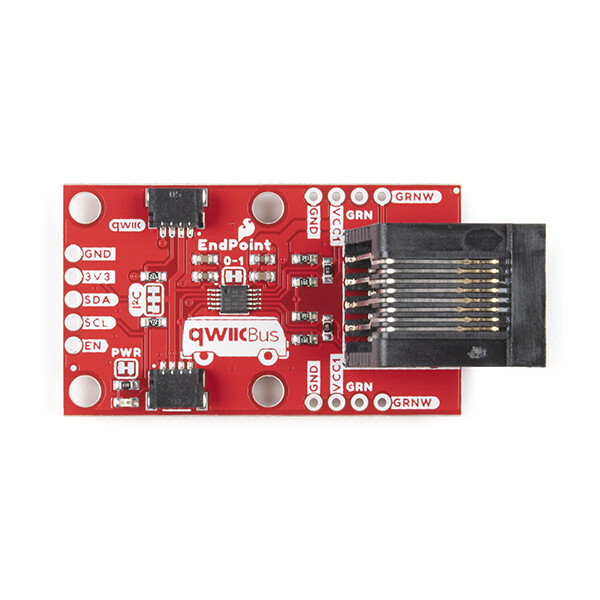

SparkFun QwiicBus – EndPoint Konverterer I2C-signaler til 4 differentiale signaler via Ethernet

Beskrivelse

SparkFun QwiicBus EndPoint er den hurtigste og nemmeste måde at udvide rækkevidden af din I2C-kommunikationsbus. Breakout bruger NXP’s PCA9615 IC, som konverterer de to standard-I2C-signaler til fire differentielle signaler, to for SCL og to for SDA. De differentielle signaler sendes via et Ethernet-kabel, der er forbundet med breakouten via de indbyggede RJ-45-stik. Den differentielle signalisering gør det muligt for I2C-signalerne at nå afstande på op til 30 meter, samtidig med at signalintegriteten bevares! For at gøre det endnu nemmere at få dine målinger, foregår al kommunikation udelukkende via I2C, ved hjælp af vores praktiske Qwiic-system, så der ikke er behov for lodning for at forbinde det med resten af dit system. Alligevel har vi brudt stikkene ud i afstande på 2,54 mm, hvis du foretrækker at bruge et breadboard.

Den enkle brug af QwiicBus EndPoint er en af dets største fordele. Andre I2C-kommunikationsmetoder kræver, at I2C-kommunikationen pakkes ind i et andet protokol, f.eks. RS-485 eller 1-Wire. PCA9615 bevarer dog I2C-protokollen ved hjælp af en differentiell transceiver.

Funktioner:

• Bruger PCA9615 buffer-chip
• I2C-forsyningsspændingsområde: 2,3-5,5V
• Differensforsygningsspændingsområde: 3-5,5V
• Flere strømforsyningskonfigurationer efter behov
• Udvid I2C-bussen op til 30 meter
• 2x Qwiic-stik
