SparkFun Qwiic Termokuppel Forstærker – MCP9600 (Skrue Terminaler)

MCP9600 Breakout er en højpræcis termoelementforstærker med en I2C-interface, som kan tilgås via vores Qwiic-system. Inde i chippet findes der to temperatursensorer, én til selve termoelementet (den varme forbindelsespunkt) og én til chippen selv (det kolde forbindelsespunkt). Dermed kan MCP9600 aflæse både omgivelsestemperaturen og temperaturen på det, du forsøger at måle! MCP9600 kan begge med en opløsning på 0,0625°C og en nøjagtighed på ±1,5°C (værste tilfælde). Termoelementforstærkeren MCP9600 er ét af vores mange Qwiic-kompatible boards! Bare tilslut og start. Ingen lodning, ingen behov for at finde ud af, hvilken SDA eller SCL der er, og ingen spændingsregulering eller oversættelse er nødvendig!

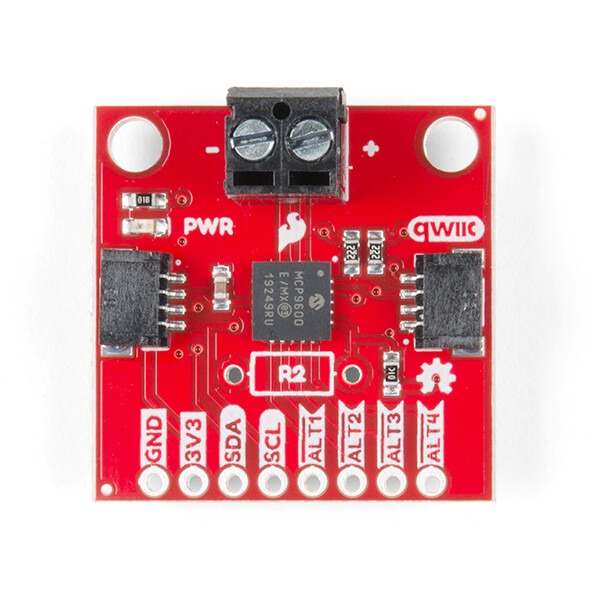

Denne version af printpladen er udstyret med skrueterminaler, så du kan forbinde dit eget termoelement med en skruetrækker. Dette gør den perfekt til en række forskellige anvendelser, fra at måle temperaturen på din Crock-Pot til at sikre, at din induktionsovn i haven er på den rigtige temperatur.

Desuden har MCP9600 fire indbyggede temperaturalarmer, som du kan konfigurere! I stedet for konstant at spørge sensoren via I2C, kan du indstille en temperaturgrænse for at udløse en alarm, når temperaturen når en bestemt værdi. Dette giver dit mikrocontroller og din I2C-bus mere tid til at udføre vigtigere opgaver. Det er også muligt at sætte MCP9600 i alternative driftsmodi for at spare strøm. Sensoren understøtter et burst-tilstand, hvor den tager et bestemt antal målinger, returnerer resultaterne og går derefter i dvale. Denne lavenergimodus gør MCP9600 perfekt til bærbare applikationer!

Vi har skrevet et Arduino-bibliotek for at gøre det nemt for dig at komme i gang. Du kan downloade biblioteket via Arduino-biblioteksmanager ved at søge efter ‘SparkFun MCP9600’, eller du kan få GitHub-repoet som en .zip-fil og installere biblioteket fra der.

SparkFun Qwiic Connect-systemet er et økosystem af I2C-sensorer, aktuatorer, skærmninger og kabler, der gør hurtigere og mindre fejlbehæftede prototyper. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1 mm-raster. Dette reducerer pladsbehovet på printkortet, og polariserede forbindelser betyder, at du ikke kan tilslutte printkortet forkert.

Egenskaber:

• Temperatur fra -200°C til 1350°C
• Fire temperaturalarmer om bord
• Opløsning på 0,0625°C
• Skrueklemforbindelse

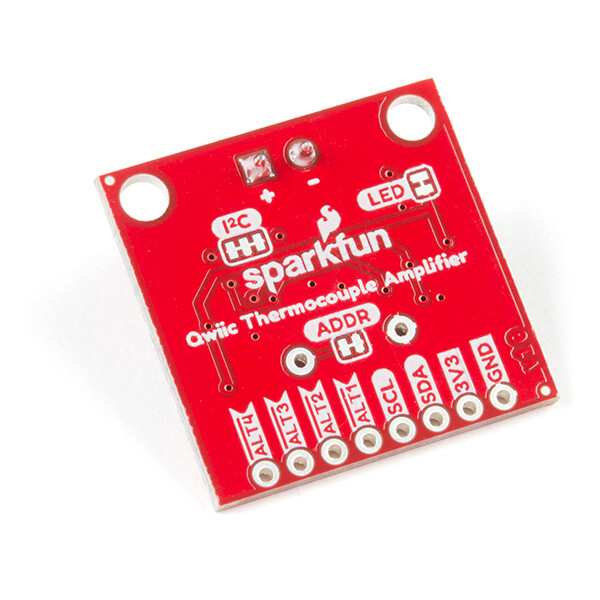

• ADDR-Jumper til variabel I2C-adresse (Standardadresse 0x60)
• 2x Qwiic-stik
