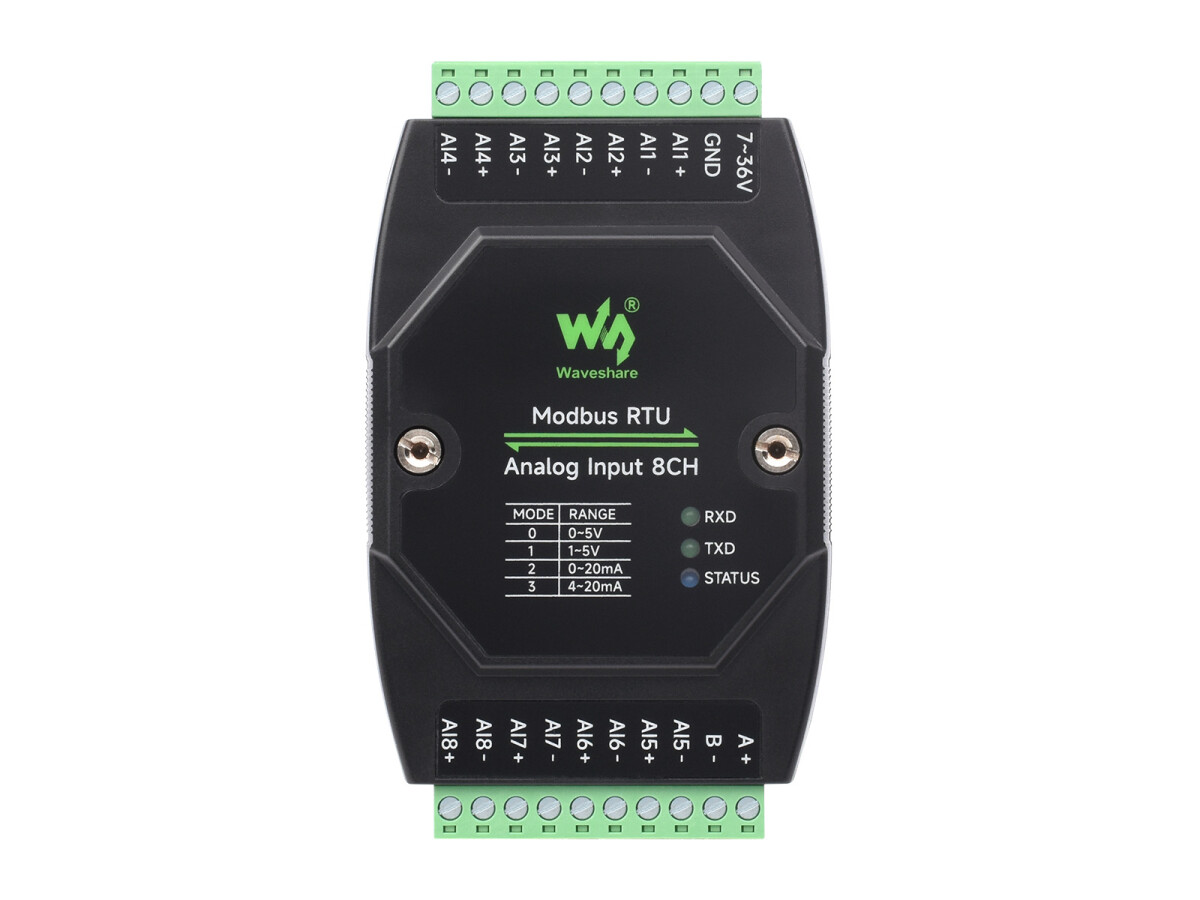

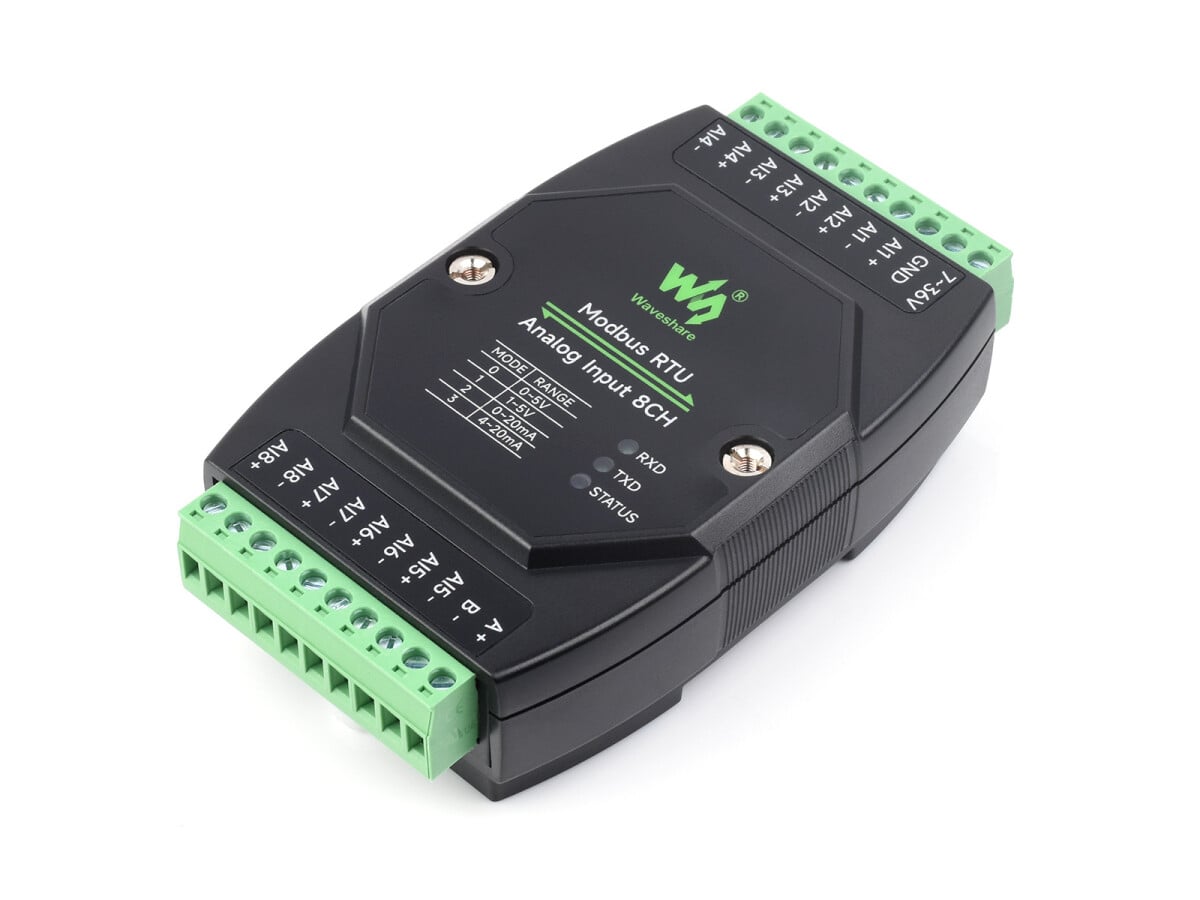

WaveShare Industrial 8CH Analoge Akquisition Modul, Standardstrømtilstand (0~20mA)

Modbus RTU Analogeingang 8CH Det er et analogt mådemodul i industristandard, der understøtter flere områder og samtidig optagelse af 8 kanaler. Det understøtter Modbus-RTU-protokollen med integrerede beskyttelsess kredsløb som strømisolering, magnetisk isolering, resettbar sikring og TVS.

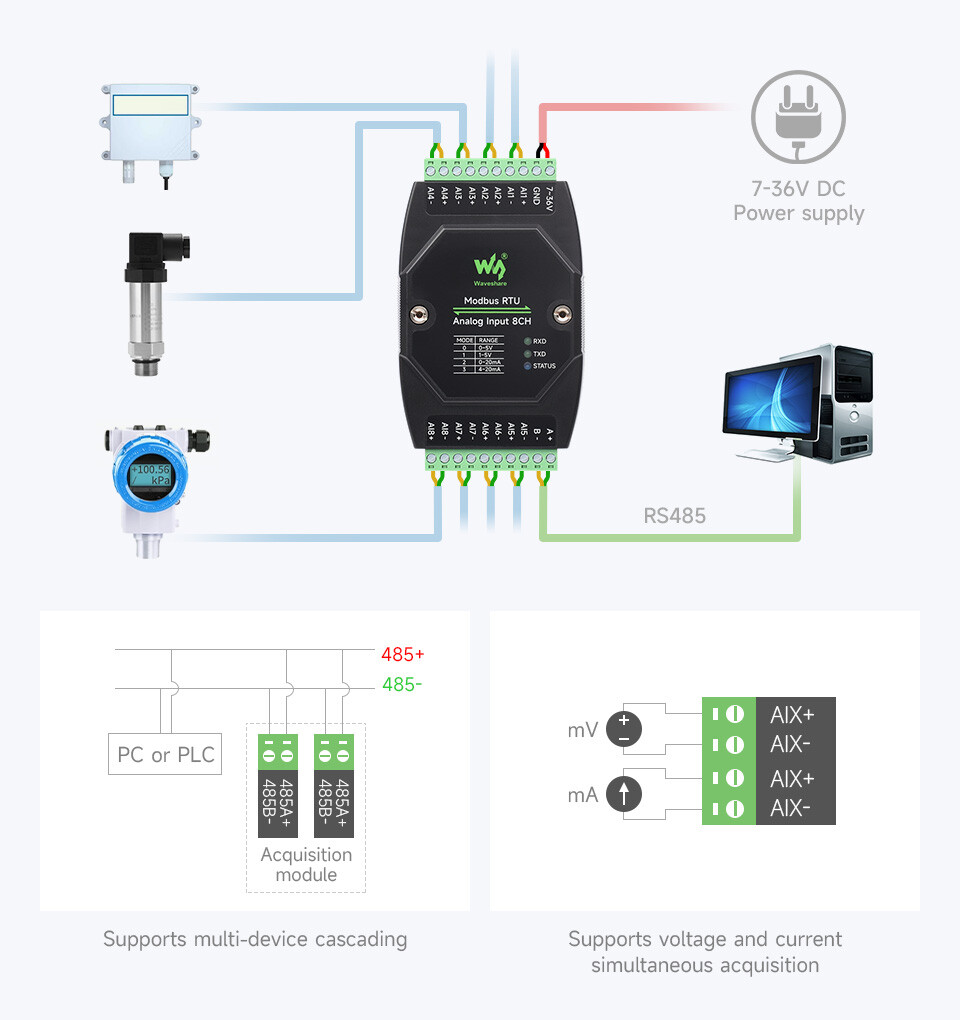

• Konfigurerbar enhedsadresse (1–255), flere enheder kan være koblet i serie på RS485-bussen
• Intern spændingsregulator, understøtter bredt strømforsyningsområde 7–36 V

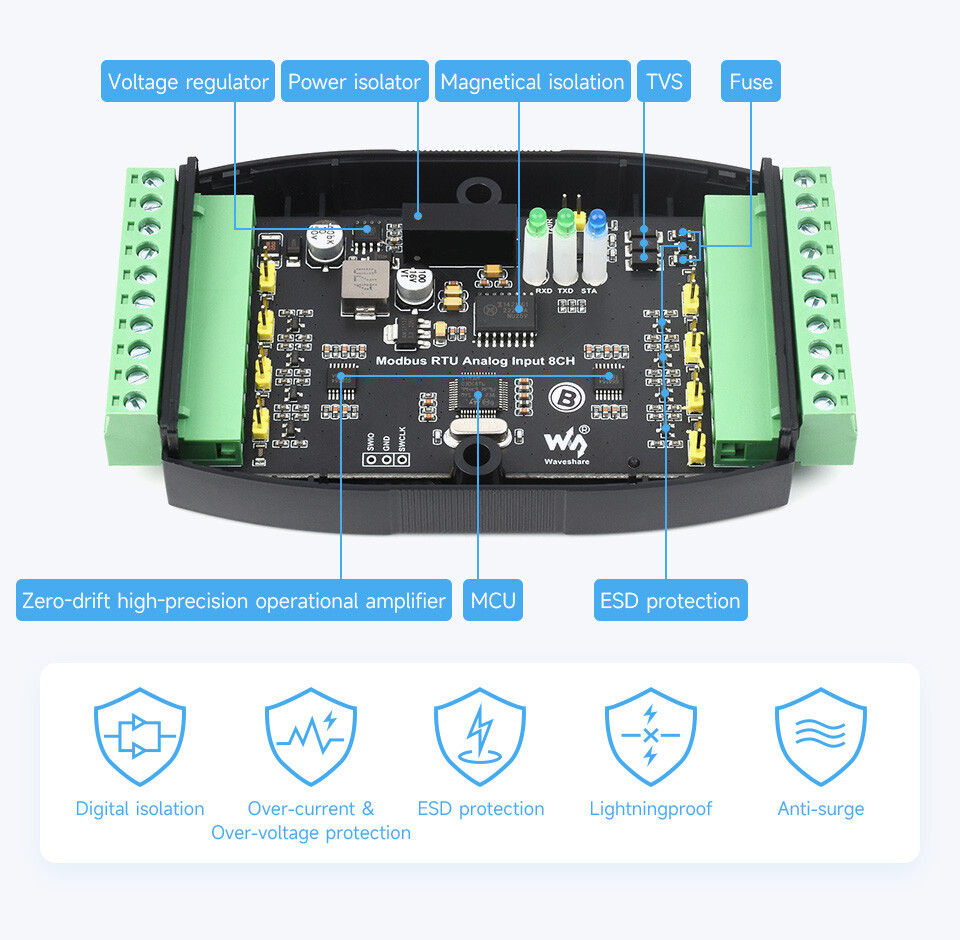

• Indbygget Unibody-strømforsyningsisolering sikrer en stabil isoleret spænding og kræver ikke yderligere strømforsyning til det isolerede forbinde.
• Indbygget Unibody-magnetisk isolering muliggør signalisolering, høj pålidelighed og stærk forstyrrelsesdæmpning.
• Återkopplingsbar säkring och TVS (Transient Voltage Suppressor) ombord undertrykker effektivt överspänningar och transiente spänningsvariationer i kretsen, erbjuder skydd mot överströmmar/överspänningar, blixtskydd och skydd mot överspänningar. Antistatisk
• Unterstütter højpræcis 12-bit måling med flere områdeindgangsmoduser, understøtter single-ended/differensindgang, understøtter samtidig måling af spænding og strøm
• Bruger præcise modstande og en driftsikker, højpræcis operationsforstærker for mere nøjagtig dataindsamling.
• Indbygget digital oversampling-filteralgoritme, integreret watchdog, for stabil udgang uden nedbrud

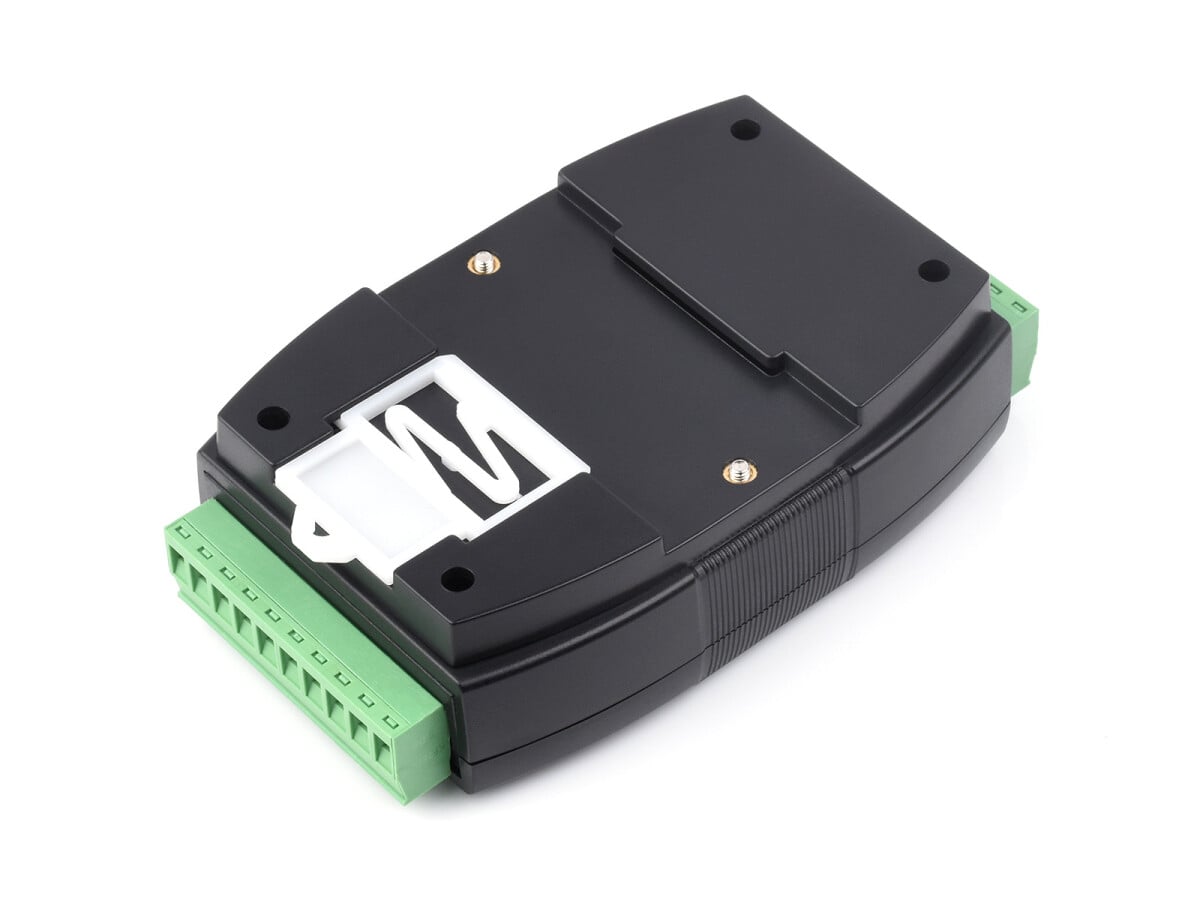

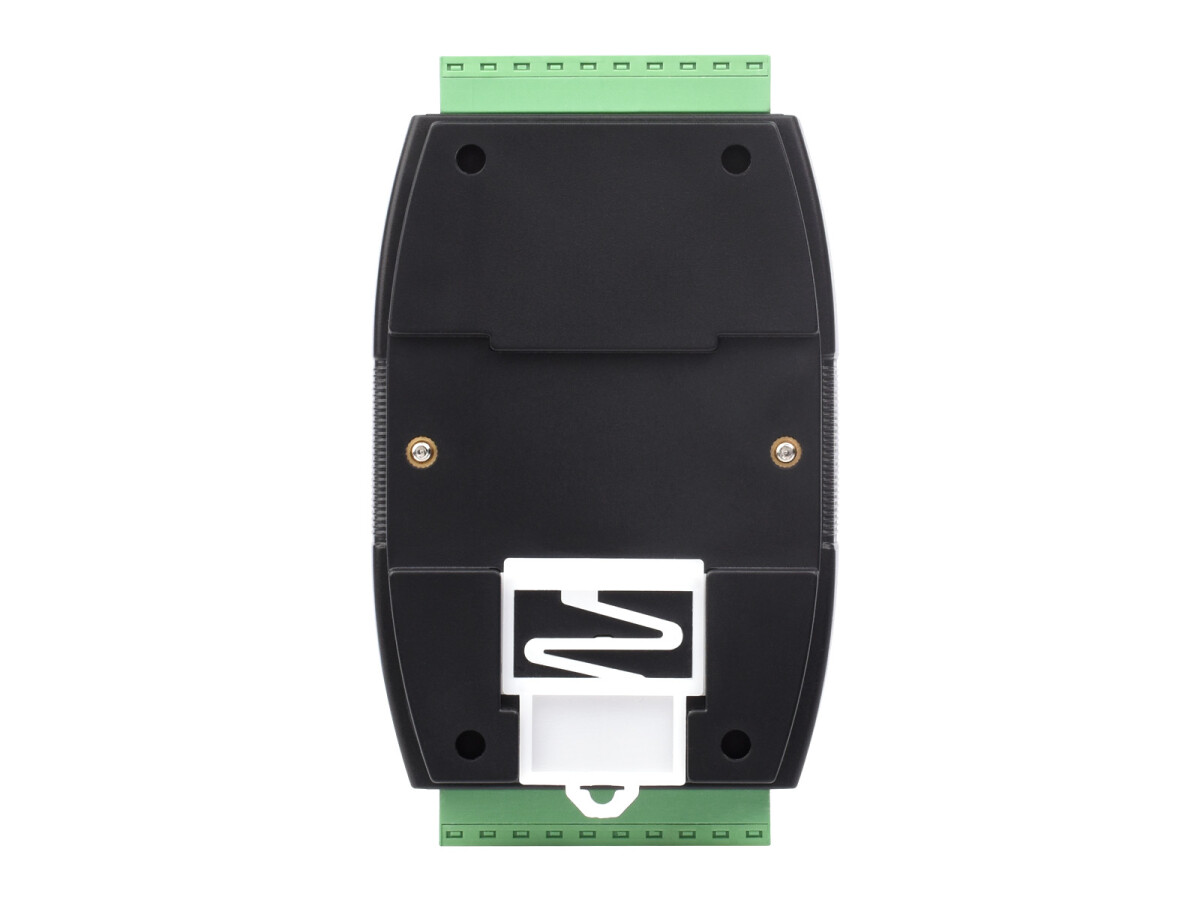

• Skinnenmonteret kabinetdesign, understøtter stapling, nem at installere og sikkert at bruge

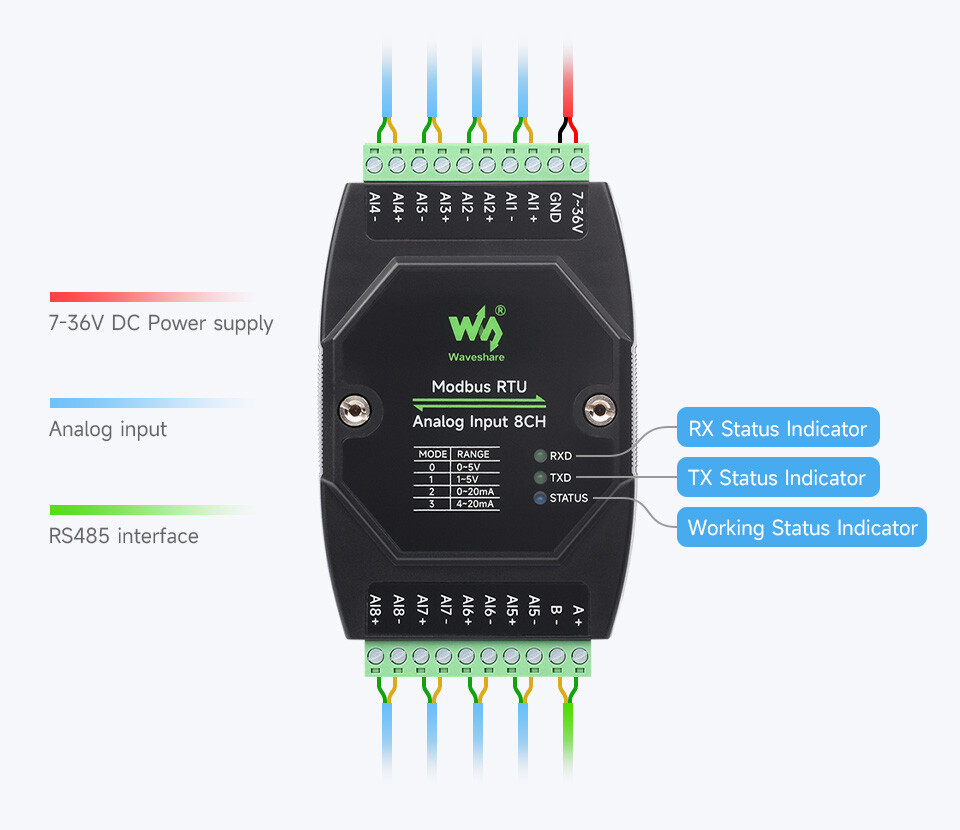

• 3x LED’er til at vise MCU-status og signaloverførselsstatus

Versionsmulighed

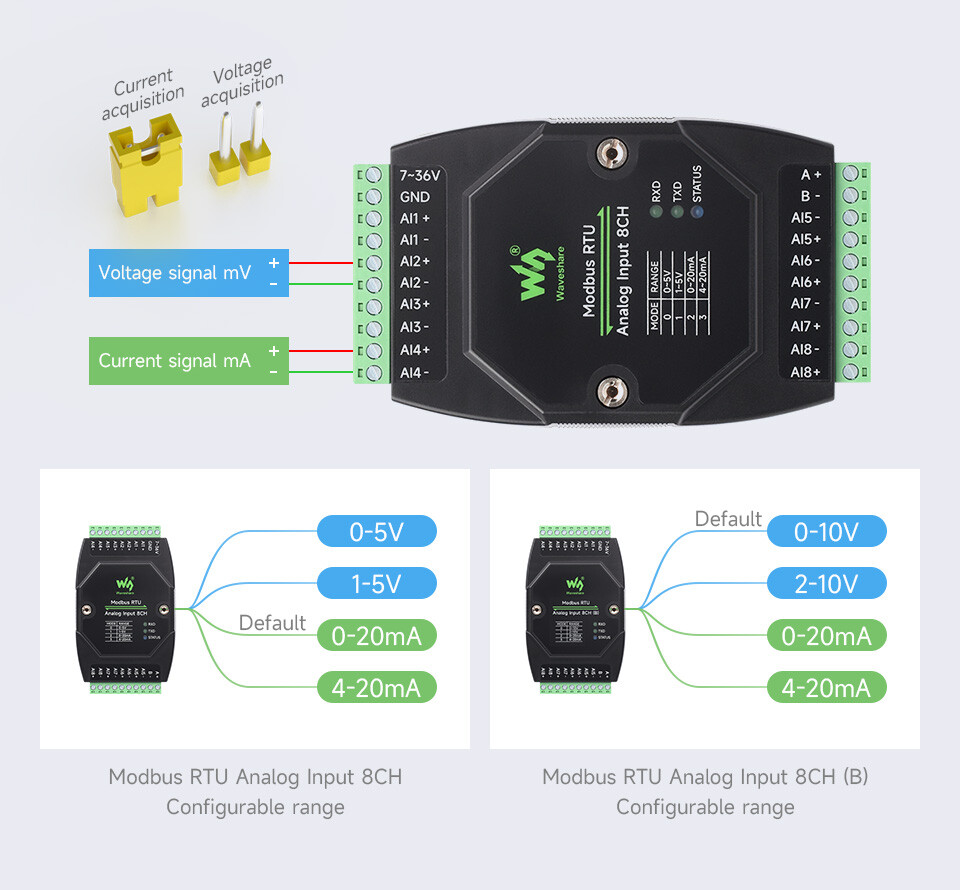

• Modbus RTU analog indgang 8 kanaler: Støtter fire områder (konfigurerbare): 0–5 V/1–5 V, 0–20 mA (standard)/4–20 mA
• Modbus RTU Analogindgang 8CH (B): Understøtter fire spændingsområder (konfigurerbart): 0–10 V (standard)/2–10 V, 0–20 mA/4–20 mA

Specifikationer

• Model: Modbus RTU analog indgang 8CH
• Kommunikationsinterface: RS485
• Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Standard kommunikationsformat: 9600, N, 8, 1
• Modbus-protokol: Standard Modbus RTU-protokollen
• Strømforsyning: DC 7~36V
• Præcision: 12-bit opløsning, nøjagtighed ≤ 3%
• Dataopdateringshastighed: 25 Hz
• Eingangsmodus: Unterstützt Einzel-/Differenz-Eingang, ermöglicht gleichzeitig Messung von Spannung und Strom
• Standardtilstand: 8-kanal strømtilstand, 0–20 mA
• Område
  • 0~5V/1~5V
  • 0~20mA / 4~20mA
• Strømaflesningsmodstand: 249

Wiki:www.waveshare.com/wiki/Modbus_RTU_Analogeingang_8CH

Leveringsomfang

Strømforsyningen til dette produkt er ikke Medfølger. Det anbefales at købe et 12-V strømforsyning, hvis det er nødvendigt.

• Modbus RTU analog indgang 8CH x1
• Strømforsyningsklemmeadapter x1
