SparkFun Pulsoximeter og Hjertefrekvenssensor – MAX30101 & MAX32664 (Qwiic)

Beskrivelse

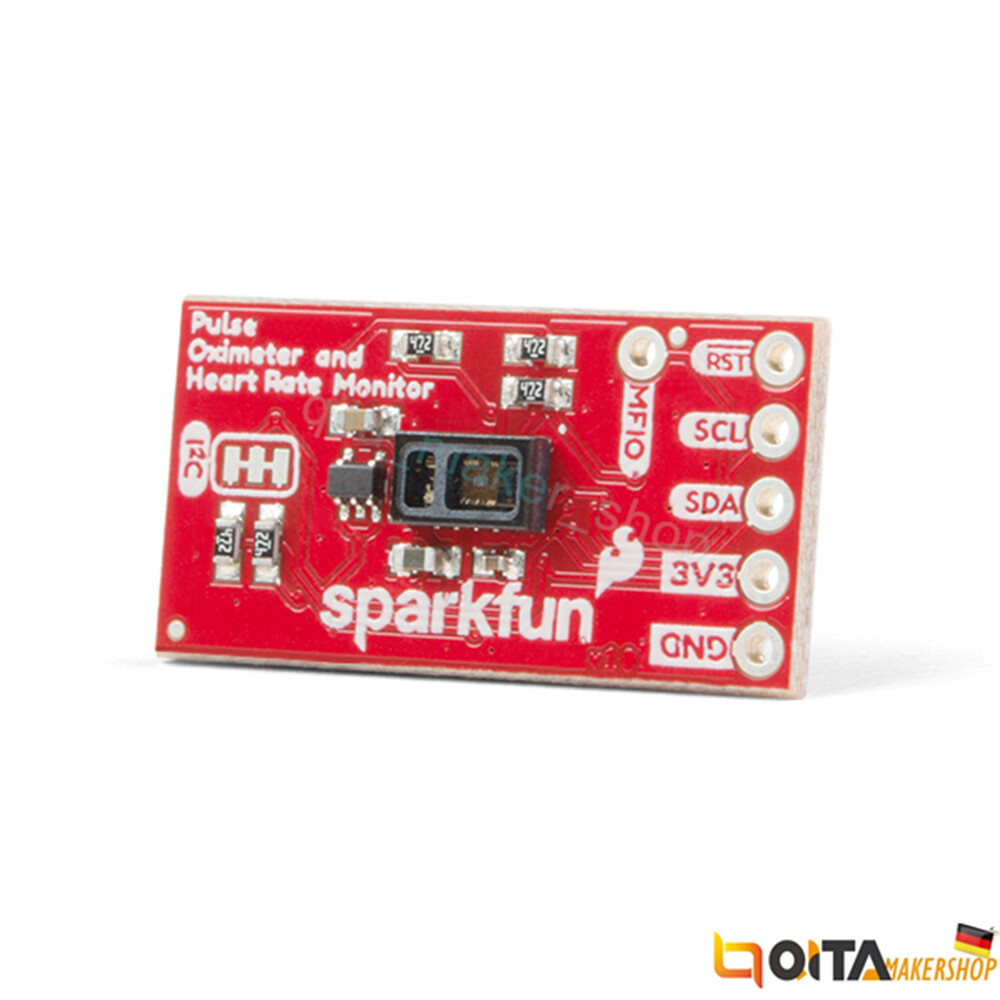

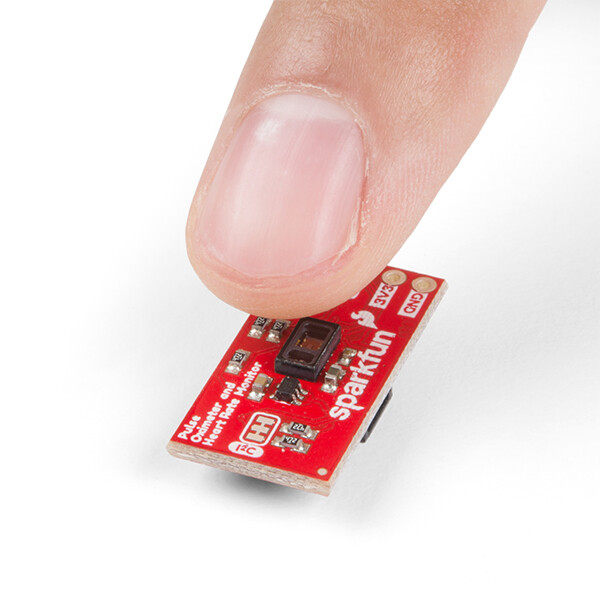

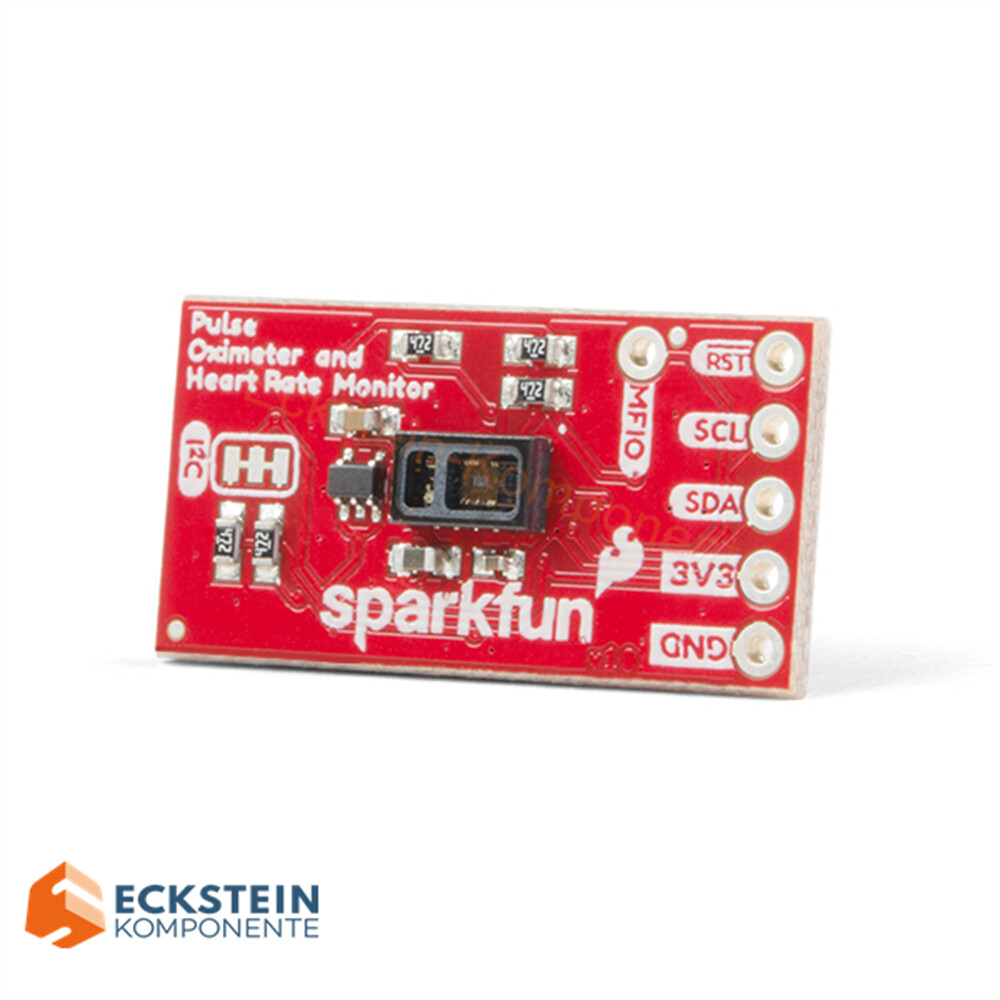

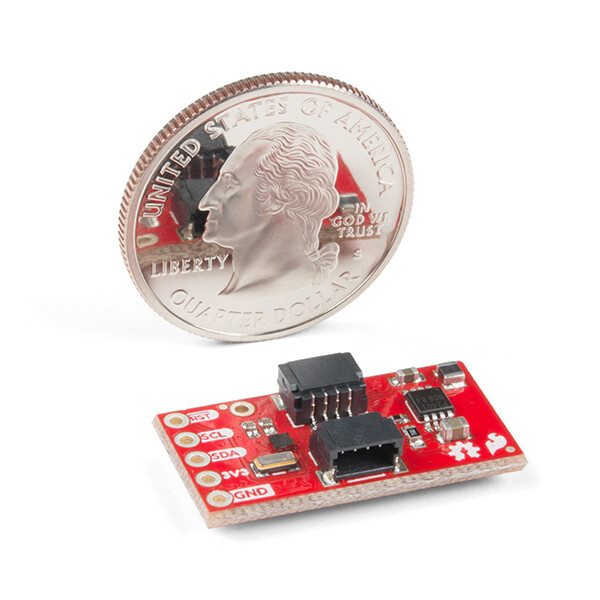

SparkFun Pulsoxymeter og hjertefrekvenssensor er en I2C-baseret biometrisk sensor, der bruger to chips fra Maxim Integrated: MAX32664 Biometric Sensor Hub og MAX30101 Pulsoxymetri- og hjertefrekvensmodul. Mens det sidste tager sig af hele aflæsningen, er det første en utroligt lille og hurtig Cortex M4-processor, der udfører alle de algoritmiske beregninger, digitale filtrering, tryk-/positionskompensation, avanceret R-bølgegenkendelse og automatisk forstærkningsregulering. Vi har inkluderet en Qwiic-stik for nem tilslutning til I2C-dataledningerne, men du skal også tilslutte to ekstra ledninger. Dette kort er meget lille, det måler 1in x 0.5in (25.4mm x 12.7mm), hvilket betyder, at det passer godt på din finger uden at være for stort.

MAX30101 udfører hele målingen ved at bruge interne LED’er til at reflektere lys fra arterierne og arteriolerne under huden på fingeren og måle absorptionen af lys med sine fotodetektorer. Dette er kendt som fotoplethysmografi. Disse data sendes videre til MAX32664, der analyserer dem, og anvender sine algoritmer til at bestemme pulsen og iltmætningen i blodet (SpO2). SpO2-resultaterne angives som procentdelen af hæmoglobinet, der er mættet med ilt. Den leverer også nyttige oplysninger, såsom sensorens tillid til sin rapportering samt en praktisk datapunkt til fingergenkendelse. For at få det bedste ud af sensoren har vi skrevet et Arduino-bibliotek, som gør det nemt at konfigurere alle de forskellige indstillinger.

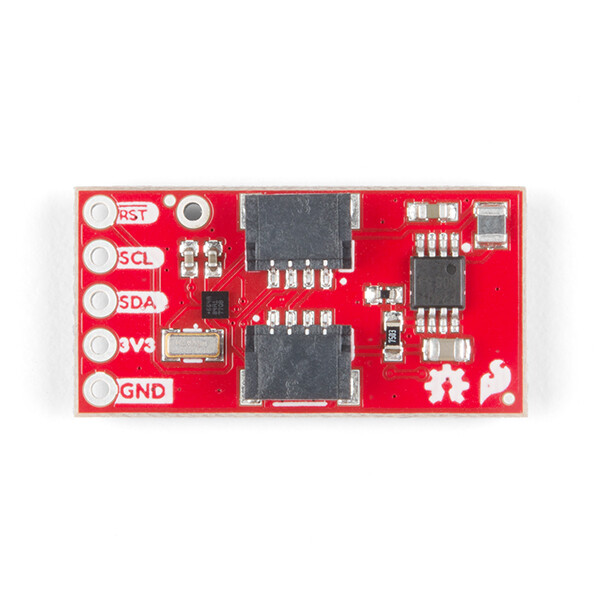

SparkFun Qwiic connect-systemet er et økosystem af I2C-sensorer, aktuatorer, skærmninger og kabler, der gør hurtigere og mindre fejlbehæftede prototyper. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1mm-raster. Dette reducerer pladsbehovet på printkortet, og polariserede forbindelser betyder, at du ikke kan tilslutte dem forkert.

Egenskaber

SparkFun Pulsoximeter og Hjertefrekvenssensor

• MAX30101 og MAX32664 Sensor og Sensor-hub
• Qwiic-stik for strøm og I2C-interface
• I2C-adresse: 0x55

MAX30101 – Pulsoximeter og hjertefrekvenssensor

• Pulsmåler og pulsoximetersensor i LED-reflektionsløsning
• Integreret låg for optimal og robust ydeevne
• Ultra-lavt strømforbrug for mobile enheder
• Højere dataoverførselshastighed
• Robust mod bevægelsesartefakter

MAX32664 – Biometrisk ultralavstrømsensorhub

• Biometrisk sensor hub løsning
• Algoritmer baseret på fingeraftagelse måler pulsen og iltmætningen i blodet (SpO2).
• Både rådata og bearbejdede data er tilgængelige
• Grundlæggende periferiudstyr kombineret for at optimere størrelse og ydeevne
