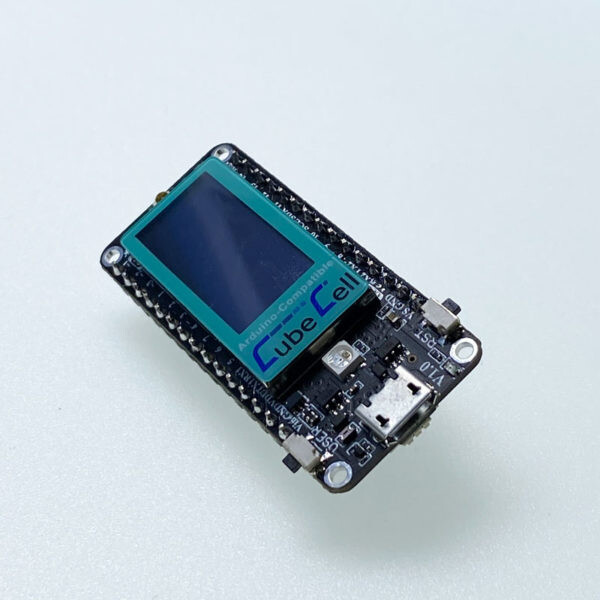

Heltec CubeCell Dev-Board Plus (HTCC-AB02) LoRa/LoRaWAN

CubeCell (TM)-serien er baseret på ASR605x (ASR6501, ASR6502). Disse chips er allerede integreret i MCU’en i PSoC® 4000-serien (ARM® Cortex® M0+ kerne) og SX1262. Vi har foretaget omfattende migration og udvikling for at sikre perfekt understøttelse af Arduino®, for at LoRaWAN-protokollen kan køre stabilt, og for nemt at kunne tilslutte lithiumbatterier og solmoduler.

HTCC-AB02 er er et udviklingskort. Brugervenligt for udviklere, nemme at verificere kommunikationsløsninger.

Vigtigste funktioner

• Fremragende kompatibilitet med Arduino!
• CE- og FCC-certificering
• Baseret på ASR605x (ASR6501, ASR6502) er disse chips allerede integreret i MCU’en i PSoC® 4000-serien (ARM® Cortex® M0+ kerne) og SX1262.
• LoRaWAN 1.0.2-kompatibilitet
• Ultra-Lavt Strømforbrug, 3,5 µA i dvale
• Onboard-SH1.25-2-Batteritilkobling, integreret lithiumbatteristyringssystem (lade- og afladestyring, overladningsbeskyttelse, batteristrømsdetektion, automatisk skift mellem USB og batteristrøm)
• God impedansjustering og stor kommunikationsafstand.

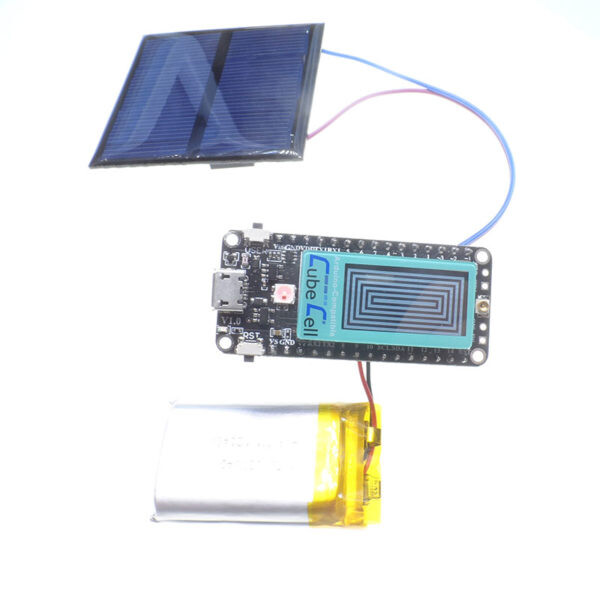

• Integreret solenergi administrationssystem, kan direkte forbindes med et 5,5~7 V solcellepanel
• Micro-USB-interface med fuld ESD-beskyttelse, kortslutningsbeskyttelse, HF-afskærmning og andre beskyttelsesforanstaltninger.
• Integreret CP2102 USB-til-serielport chip, praktisk til at downloade programmer og udskrive debuginformation.
• Integreret 0,96-tommers OLED-display med 128 x 64 punkter, der kan bruges til at vise debuginformationer, batteriniveau og anden information.

Specifikationer

• Mikrocontroller: ASR6502 (48 MHz ARM® Cortex® M0+ MCU)
• LoRa-chipp: SX1262
• Frekvens: 863~928 MHz
• Maks. Sendeeffekt: 22 ± 1 dBm
• Maks. modtagelsesfølsomhed: -135 dBm
• Hardware-ressource
  • UART x 2
  • SPI x 2
  • I2C x 2
  • SWD x 1
  • 12-bit ADC-indgang x 3
  • 8-kanals DMA-motor
  • GPIO x 16
• Lagring
  • 128 KB FLASH
  • 16 KB SRAM
• Strømforbrug: Dyb søvn 3,5 µA
• Driftstemperatur: -20 ~ 70
• Mål: 51,9 x 25 x 8 mm
• Interface
  • Micro USB x 1
  • LoRa-antennegrænseflade (IPEX) x 1
  • 15 x 2,54 Pin x 2 + 2 x 2,54 Pin x 3
• Batteri: 3,7 V Lithium-batteri til strømforsyning og opladning
• Solenergi: VS-stift kan forbindes til et solpanel med 5,5 ~ 7 V
• USB-til-seriel chip: CP2102
• Batteri: 3,7 V Lithium (SH1.25 x 2-kontakt)
• Skærmstørrelse: 0,96-tommers OLED

Pakkeliste

• CubeCell AB02 Dev-Board Plus x1
• Antenne x1
• SH1.25×2 Batteritilslutning x1
