SparkFun Single Lead Heart Rate Monitor – AD8232

Oversigt:

AD8232 SparkFun Single Lead Heart Rate Monitor er et omkostningseffektivt printplade til måling af hjertets elektriske aktivitet. Denne elektriske aktivitet kan vises som et EKG eller elektrokardiogram og outputtes som en analog værdi. EKGs kan være meget støjende, men AD8232 Single Lead Heart Rate Monitor fungerer som en operationsforstærker til at opnå et klart signal af PR- og QT-intervallerne.

AD8232 er en integreret signalbehandlingsblok til EKG og andre biopotentielle måleapplikationer. Den er designet til at udtrække, forstærke og filtrere små biopotentielle signaler under støjende forhold, såsom dem, der opstår på grund af bevægelse eller fjern placering af elektroder.

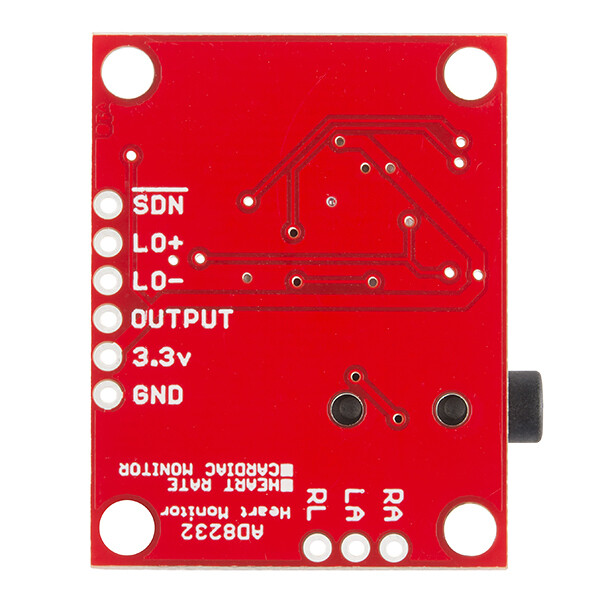

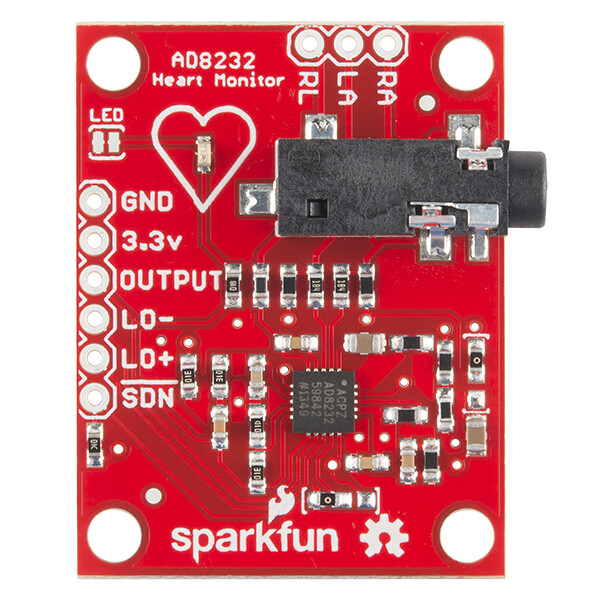

AD8232 hjertefrekvensmonitor har ni forbindelser til IC’en, som du kan lodde stifter, ledninger eller andre kontakter til. SDN, LO+, LO-, LO-, OUTPUT, 3.3V, GND har vigtige stifter til at bruge denne monitor med en Arduino eller et andet udviklingskort. På dette kort findes også RA (højre arm), LA (venstre arm) og RL (højre ben) stifter til at forbinde og bruge dine egne brugerdefinerede sensorer. Derudover er der en LED-indikator, der pulserer i takt med et hjertebeat. Biomedicinske sensorpads og sensorkabler er nødvendige for at bruge hjertefrekvensmonitoren.

Tekniske specifikationer:

• Driftsspænding – 3.3V
• Analoge udgang
• Led-off detektion
• Afbrydningspin
• LED-indikator
• 3,5 mm stereo-stik til forbindelse med biomedicinske pads

Bemærk: Dette produkt er IKKE et medicinsk produkt og er ikke beregnet til at blive brugt som sådan eller som tilbehør til sådanne, eller til at diagnosticere eller behandle nogen sygdomme.

Emballage liste:

• 1x SparkFun Single Lead Hjertefrekvensmonitor – AD8232
