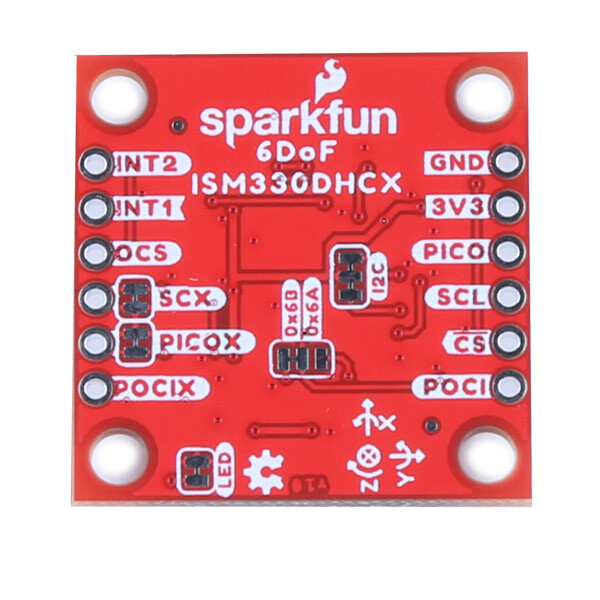

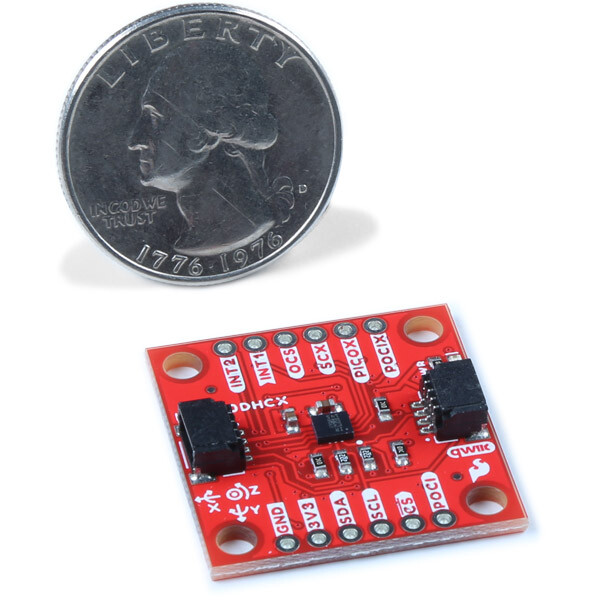

SparkFun 6DoF IMU Breakout Board ISM330DHCX (Qwiic) Kompatibel med Arduino

SparkFun Qwiic ISM330DHCX IMU med seks akser En 1-toms IMU i standardstørrelse. Et 1-toms Breakout med ISM330DHCX fra STMicroelectronics; en kraftfuld digital 3D-akselermåler og et digitalt 3D-gyroskop, der er designet til Industri 4.0. Applikationer som platform, optisk billedstabilisering, linsejustering, robotteknologi og industriel automatisering, navigationssystemer samt vibrationsmåling og -kompensation bliver lette med dette lille kort. Qwiic 6DoF IMU kommunikerer standardmæssigt via I2C ved hjælp af vores praktiske Qwiic Connect System, så der ikke er behov for at lodde den til resten af dine printplader. Vi har dog stadig ført I2C-signalerne til en række stifter med et afstand på 0,1 tommer, så brugerne, der foretrækker en loddet forbindelse, kan bruge dem.

Denne 6DoF IMU Breakout har et accelerationsområde på ±2/±4/±8/±16 g og et stort vinkelhastighedsområde på ±125/±250/±500/±1000/±2000/±4000 dps, hvilket muliggør anvendelse i en bred vifte af applikationer. Et usædvanligt sæt indbyggede funktioner (Machine Learning Core, programmerbar FSM, FIFO, Sensor-Hub, hændelsesdekodning og interrupts) gør det muligt at implementere intelligente og komplekse sensornetværk, der leverer en høj ydeevne med meget lavt strømforbrug.

Egenskaber:

• 1,71 V til 3,6 V strømforsyningsspænding
• ±2/±4/±8/±16 g 3D-akselermåler med justerbar skalaendværdi
• Gyroskop med 3 akser ±125/±250/±500/±1000/±2000/±4000 dps, med udvalgbar fuld skala.
• Temperaturområde: -40 til +105°C
• Indbygget kompensation for høj temperaturstabilitet
• Yderligere seriell SPI-interface til dataudgang fra gyroskop og akselerometer (OIS og andre stabiliseringsapplikationer)
• Synkroniseret udgang med seks kanaler
• Sensor-Hub-funktion til indsamling af data fra yderligere eksterne sensorer
• Indbygget intelligent FIFO op til 9kB
• Programmerbar endelig automat til behandling af data fra accelerometre, gyroskoper og eksterne sensorer
• Kerne til maskinlæring
• Intelligente indbyggede funktioner og interrupts: Hældetektion, fritfald, opvågning, 6D/4D-orientering, klik og dobbeltklik
• Indbygget trin-tæller, trin-detektor og tæller
• Indbygget temperatursensor
• I2C-adresse: 0x6B (standard), 0x6A (alternativ)
• 2x Qwiic-tilslutningsporte

Downloads

• WikiHersteller-Wiki

Yderligere information
