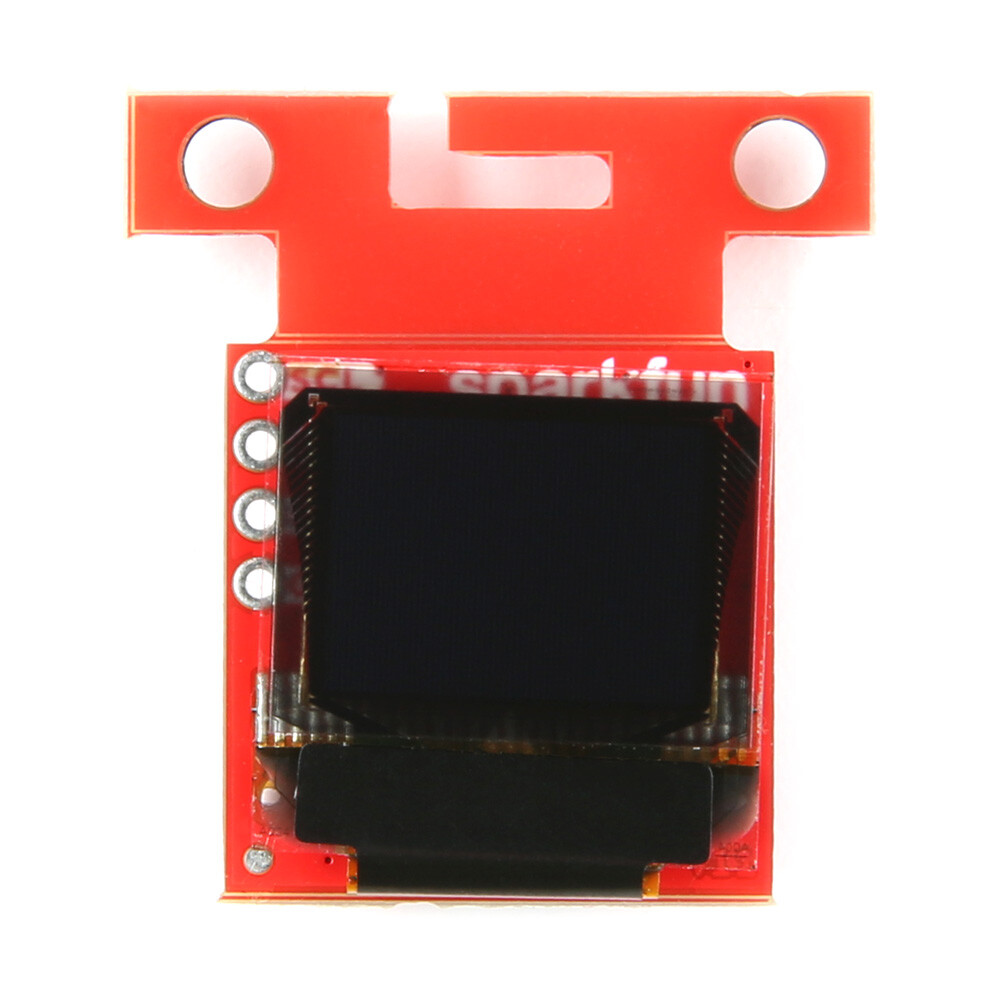

SparkFun Micro OLED Breakout (Qwiic) 0,66 Zoll 64×48

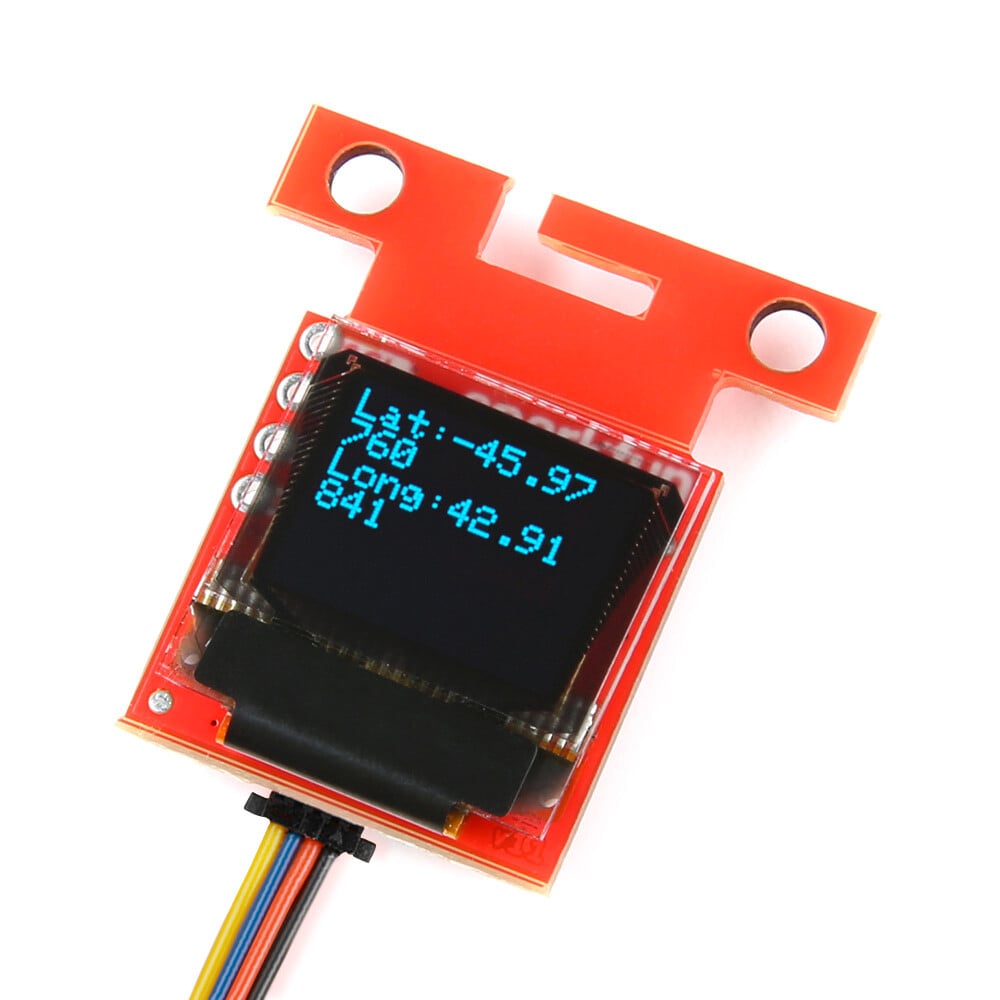

Der SparkFun Qwiic Micro OLED Breakout En version af vores populære Micro OLED-display, der er kompatibel med Qwiic! Den lille monochrome OLED-skærm i blå på sort præsenterer utroligt klare billeder til din fornøjelse. Den er “Micro”, men den har stadig meget at tilbyde – OLED-skærmen er skarp og man kan placere en tilsyneladende stor mængde grafik på den. Dette breakout-kit er perfekt til at tilføje grafik til dit næste projekt og vise diagnostiske oplysninger, uden at skulle bruge en seriell udgang, og det hele med brugervenligheden af vores egen Qwiic Connect-system!

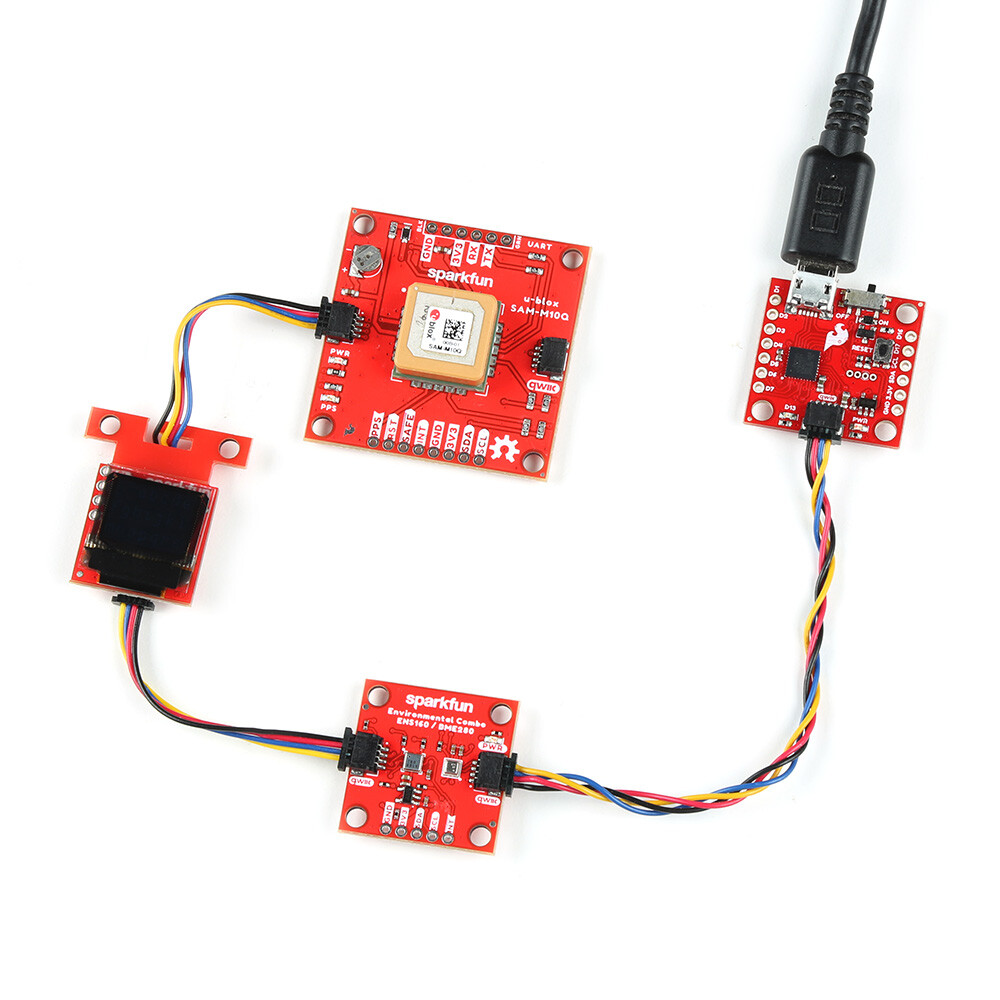

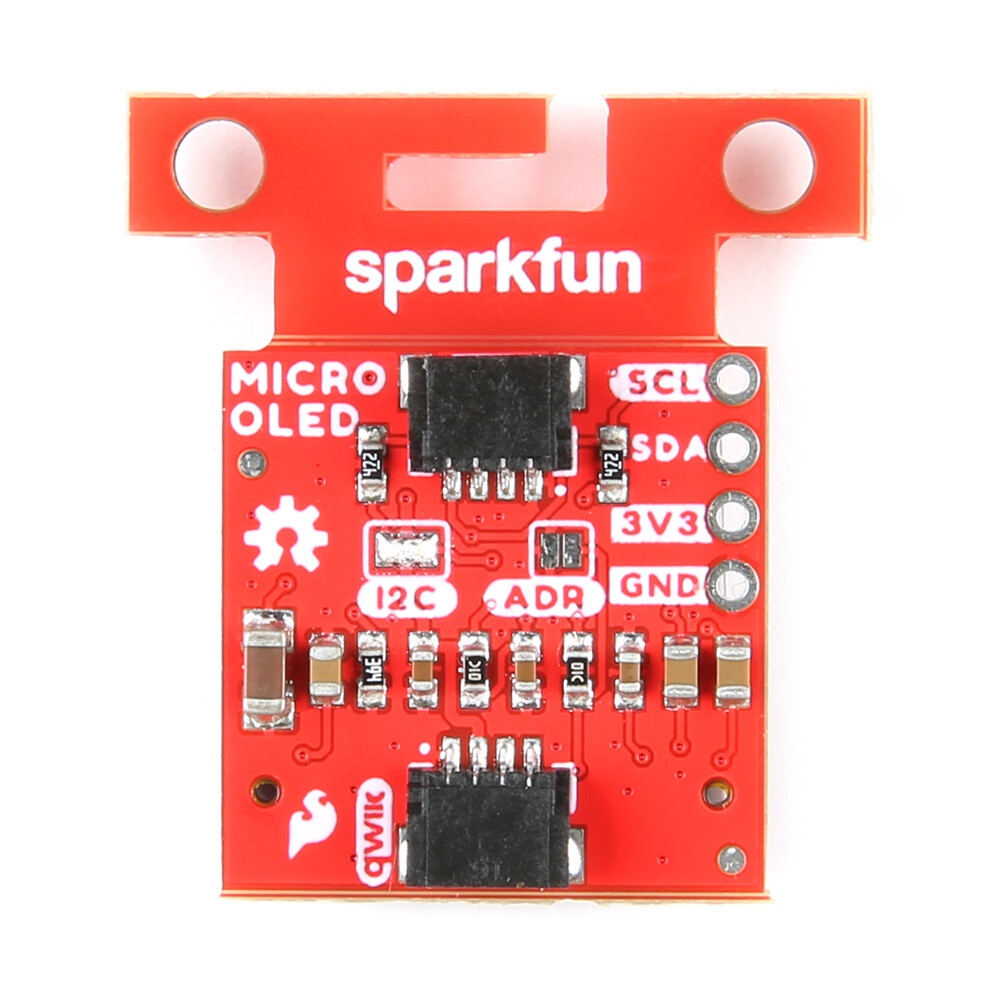

Denne version af Micro OLED Breakout har præcis samme størrelse som sin ikke-Qwiic-bror, med en skærm på 64 pixels i bredden og 48 pixels i højden, hvilket giver en bredde på 0,66 tommer. Den er også udstyret med to Qwiic-tilslutninger, så den er ideel til I2C-drift. Der kræves ikke lodning for at forbinde den med resten af dit system. Hvis du derimod foretrækker at bruge et breadboard, har vi stadig pinde med en afstand på 0,1 tommer. Vi har også tilføjet to monteringshuller og en praktisk Qwiic-kabelholder, som er integreret i en aftagelig klap på printpladen og kan nemt fjernes takket være en V-formet kant. Vi har endda sørget for at placere en I2C pull-up jumper og en ADDR jumper på bagsiden af printpladen. Så hvis du allerede har dine egne I2C pull-ups eller skal ændre I2C-adressen på printpladen, har du valget!

Bemærk: I2C-adressen for Micro OLED er 0x3D og kan justeres til 0x3C via jumper. For at kommunikere med flere Micro-OLED-sensorer over en enkelt bus, kræves der en multiplexer/Mux. Hvis du har brug for mere end én Micro-OLED-sensor, bør du overveje Qwiic Mux Breakout.

Funktioner:

• 2x Qwiic-porte
• Driftsspænding: 3,3 V
• Driftstrøm: 10 mA (maksimalt 20 mA)
• Skærmstørrelse: 64 x 48 pixels (0,66 tommer bredt)
• Monochrom, blå på sort
• I2C-interface
• Indbyggede 4,7 k? Træk-op modstande
• Vælgbar I2C-adresse
  • 0x3D (standard), 0x3C (alternativ)
• Sweater
  • I2C-trækmodstande
  • I2C-adresse

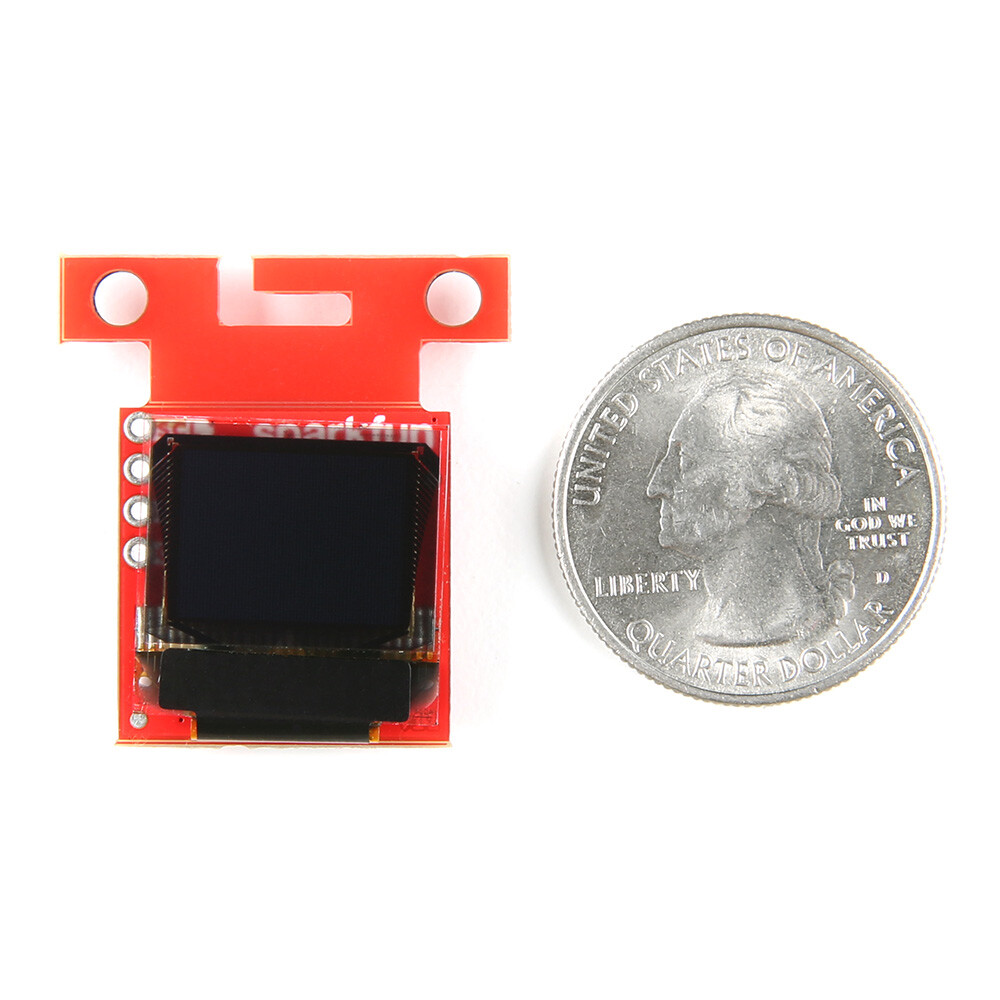

• Mål: 1,08″ x 1,17″

Revisionsændring: Für V11 har vi optimeret de to monteringshullers positioner, så de stemmer overens med hullerne på en standard Qwiic-plade med dimensionerne 1,0 x 1,0 tomme. Den samlede funktionalitet af Qwiic Micro OLED Breakout Board er den samme som i den tidligere version!
