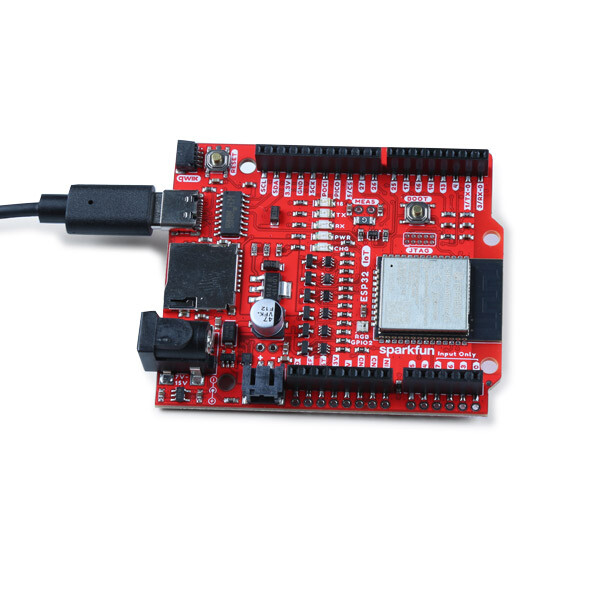

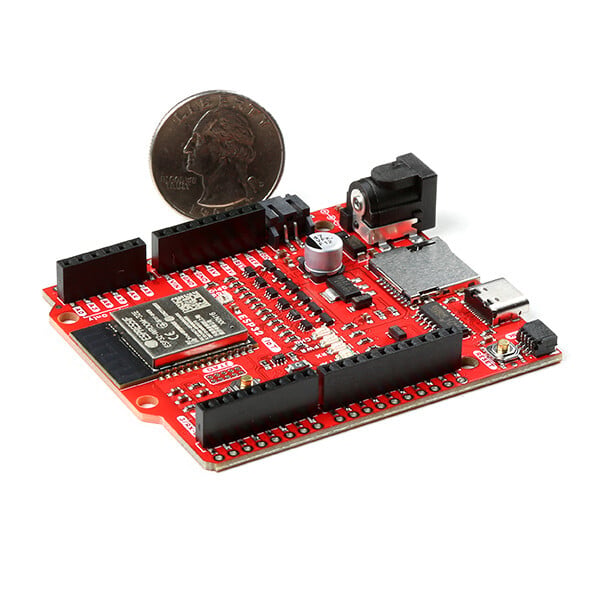

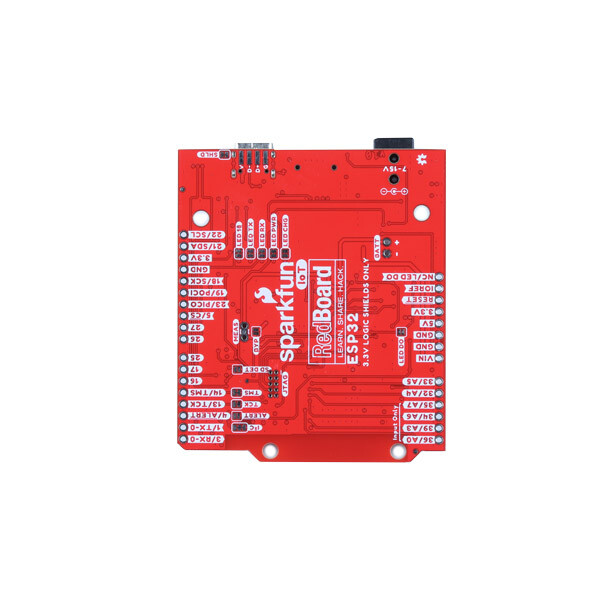

SparkFun IoT RedBoard ESP32-D0WDQ6 Udviklingskort

Det SparkFun IoT RedBoard er en ESP32 udviklingskort, alt andet end køkkenbordet! ESP32 WROOM Espressif er et kraftfuldt WiFi- og Bluetooth®-MCU-modul, der er designet til en lang række applikationer. Hjertet i dette modul er chippen ESP32-D0WDQ6som både skal være skalerbar og fleksibel. IoT RedBoard kan bruges til en lang række applikationer, der spænder fra lavenergiramessensornetværk til de mest krævende opgaver som talekodning, musikstreaming og MP3-dekodning. IoT ReadBoard bruger også vores praktiske Qwiic Connect System, hvilket betyder, at der ikke er behov for lodning eller afskærmning for at forbinde det med resten af dit system!

USB-zu-Seriell wird mit einem USB-C-Anschluss med gennemføring og den allestedsnærværende CH340G opnået, hvilket kræver færre driverinstallationer. Vi har integreret en 3,3V spændingsomformning og et Qwiic-stik på pladens kant for at muliggøre en hurtig og problemfri forbindelse med vores stadigt voksende serie af I2C-baserede Qwiic-produkter. Kortet indeholder endda et microSD-slot, hvis din applikation kræver, at du logger data og gemmer dem på et hukommelseskort.

Operativsystemet er freeRTOS med LwIP; TLS 1.2 med hardwareacceleration er også integreret. Et sikkert (krypteret) over-the-air-opdatering (OTA) understøttes også, så brugerne kan opdatere deres produkter efter udgivelsen med minimalt omkostning og arbejdsindsats.

CPU og on-chip hukommelse

• ESP32-D0WD-V3 indbygget Xtensa-dualcore 32-bit LX6-mikroprocessor, op til 240 MHz
• 448-KB-ROM
• 520 KB SRAM
• 16 KB SRAM i RTC

WLAN

• 802.11b/g/n
• Bitrate: 802.11n op til 150 Mbit/s
• A-MPDU- og A-MSDU-aggregering
• Unterstütning for beskyttelsestider på 0,4 µs
• Driftskanalens midterfrekvensområde: 2412 ~ 2484 MHz

Integrerede komponenter i modulet

• 40-MHz-kvarzos oscillator
• 4/8/16 MB SPI-Flash

Bluetooth: Bluetooth® V4.2 BR/EDR og Bluetooth® LE-specifikation

Peripherieenheder: microSD-kort, UART, SPI, SDIO, I2C, LED-PWM, Motor-PWM, I2S, IR, Impulszähler, GPIO, kapacitiv berøringssensor, ADC, DAC, TWAI® (kompatibel med ISO 11898-1, dvs. CAN-specifikation 2.0)

Qwiic-tilslutning
