WaveShare 8-kanals relæudvidelsesplade til Raspberry Pi Jetson Nano

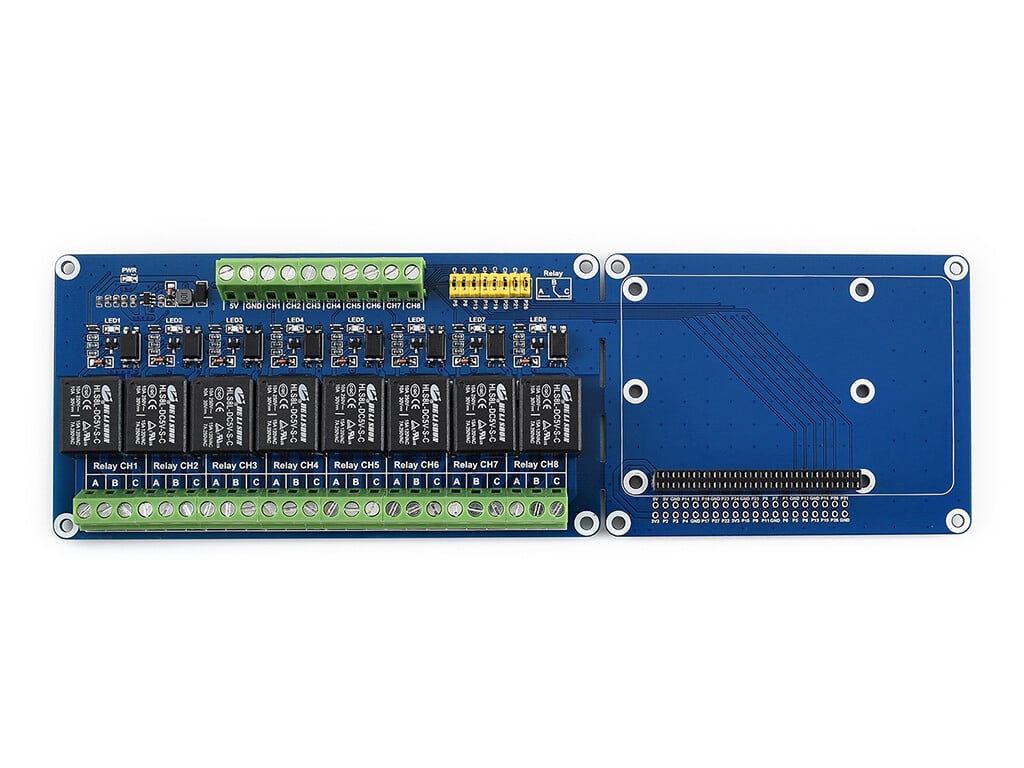

Det Relækort til RPi (B) er en udvidelsesplade med 8-kanals relæ til Raspberry PiDet giver dit Pi mulighed for at styre produkter med høj spænding, såsom husholdningsapparater.

• Standard Raspberry Pi 40PIN GPIOErweiterungsheader, kompatibel med printplader Raspberry PiSerie Jetson Nano
• Højkvalitets relæer, belastninger op til 5 A 250 V AC eller 5 A 30 V DC
• Fotokonduktive isolering, forhindrer støj fra kredsløb med høj spænding

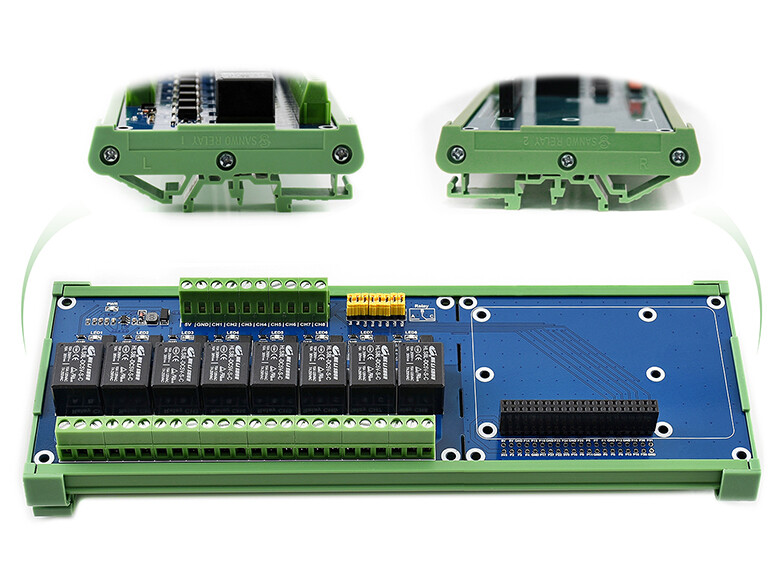

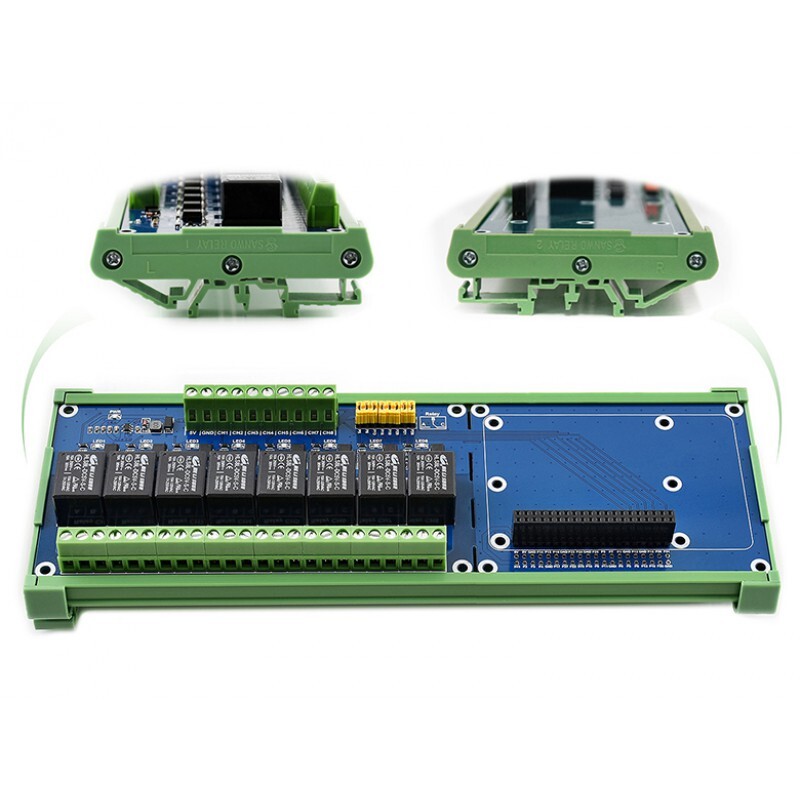

• Standard-Skinnemontering-Underhus
• Indbyggede LED’er til at vise relæets status
• Jumper til at vælge relæstyringspins, muliggør styring af relæer via andre brugerdefinerede pins i stedet for standardpinnene.
• Reserveret styreenhed, muliggør arbejde med styringer som PLC

Specifikationer

• Strømforsyning: 5V
• Trigger signal: 3,3 V / 5 V
• Relækanaler: 8 kanaler
• Kontaktformular: SPDT-NO,NC
• Strømforbrug i hviletilstand: 6 mA (pr. kanal)
• Tilslutning: Skrueklemme

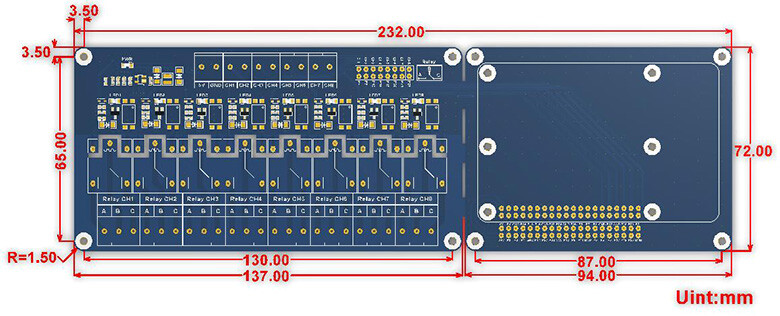

• Mål: 232 × 72 (mm)
• Monteringshulstørrelse: 3,0 mm

Wiki: www.waveshare.com/wiki/RPi_Relæ_kort_(B)

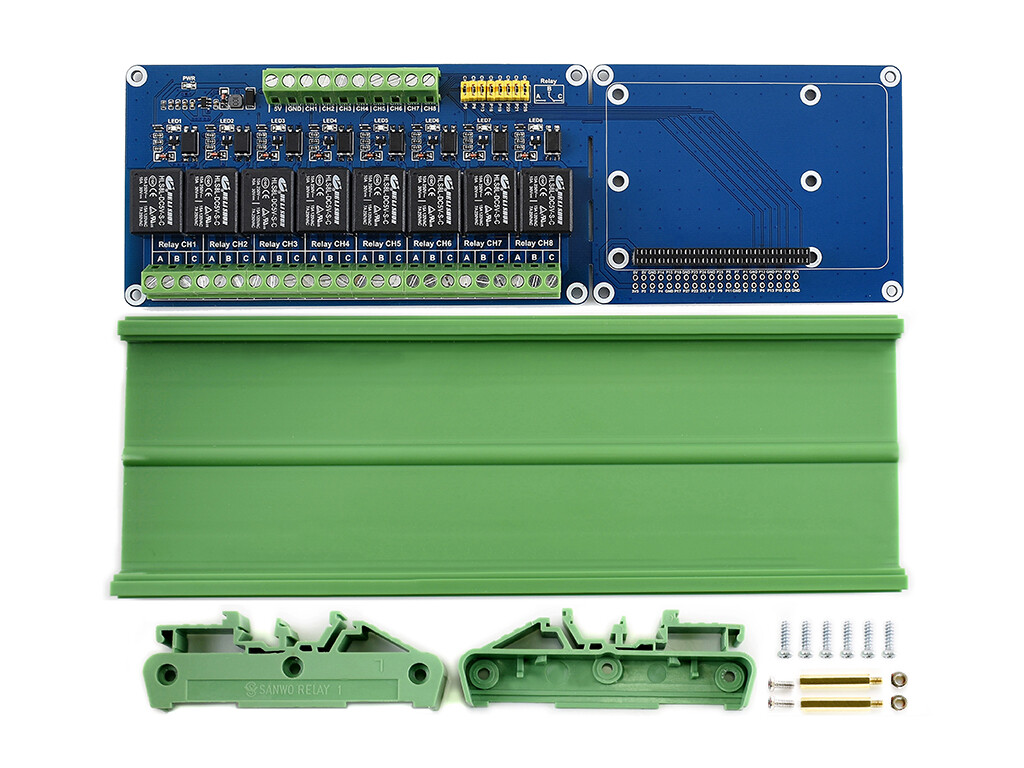

Leveringsomfang

Bemærk: Raspberry Pi’en på billederne er IKKE inkluderet i leveringen.

• RPi-Relæplade (B) x1
• Nedre hus til skinnebeslag x1
• Skruespak x1
