Pololu QTRX-HD-07RC Refleksensorarray 4307

Oversigt

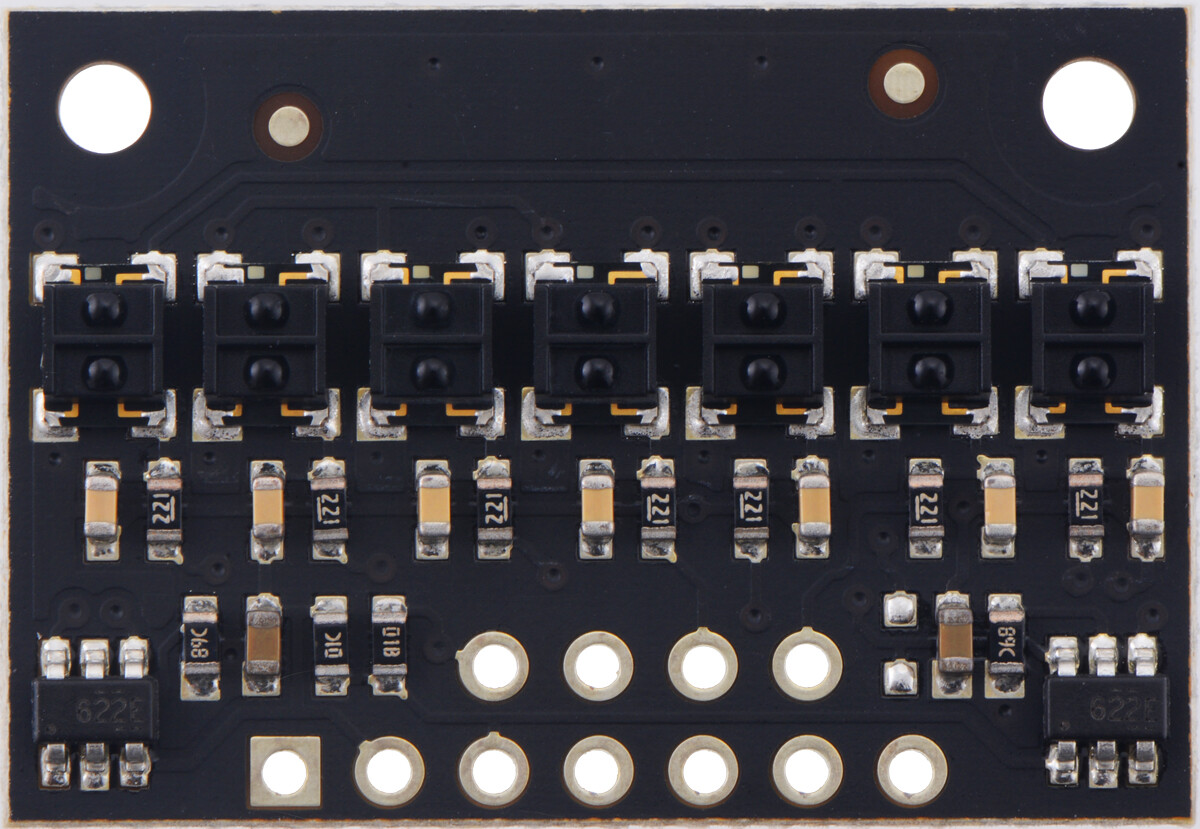

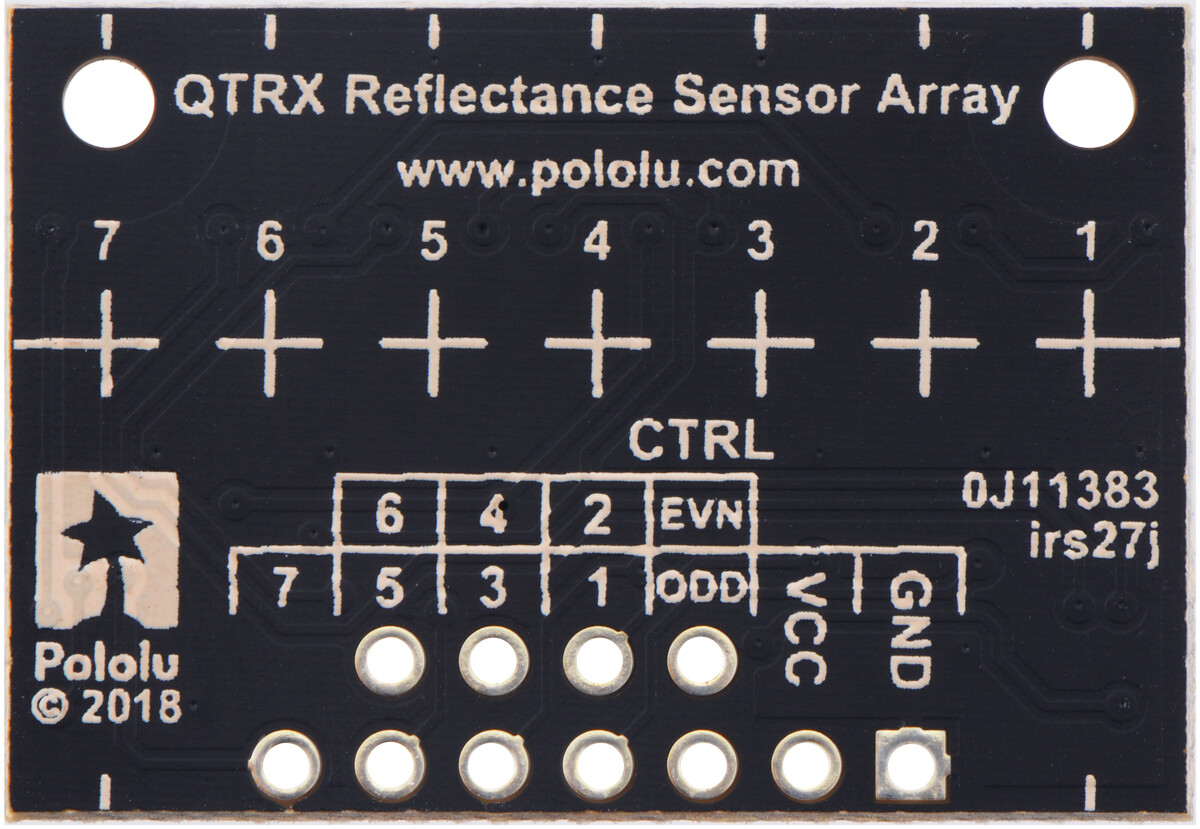

Disse QTR reflektionssensorarrays har syv IR-emitter/fototransistorpare i en højdensitet (4 mm mellemrum) konfiguration, hvilket gør dem velegnede til applikationer, der kræver præcis detektion af ændringer i kontrast, såsom linjesøgning. I modsætning til vores originale QTR-sensormoduler har disse enheder integrerede LED-drivere, der giver lysstyrkekontrol uafhængigt af strømforsyningen, som kan ligge mellem 2,9 V og 5,5 V, samtidig med at det er muligt at dimme til enhver af de 32 mulige lysstyrkeniveauer. Der er separate kontroller for de ulige og lige nummererede LED’er, hvilket giver dig yderligere muligheder for at detektere lys, der reflekteres i forskellige vinkler.

Der er to forskellige sensormuligheder, der er angivet med “QTR” eller “QTRX” i produktnavnet. Versionerne med “QTR” har billigere sensormoduler uden linser, mens versionerne med “QTRX” har mere avancerede sensormoduler med linser, hvilket giver lignende ydeevne ved et meget lavere IR-LED-strømforbrug.

Specifikationer

• Dimensioner: 29 × 20 × 0,3 mm
• Driftsspænding: 2,9 V til 5,5 V
• Maksimal LED-strøm: 3,5 mA
• Maksimal strøm: 15 mA
• 7 digitale I/O-kompatible signaler, der kan aflæses som et tidsbestemt højspulssignal
• Optimal målingafstand: 1 cm
• Maksimal anbefalet detektionsafstand: 5 cm
• Vægt: 1,6 g

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. Til forskel fra de fleste af vores produkter leveres disse sensorarrays ikke med nogen header eller stik inkluderet, så du skal selv sørge for at have dem, eller lodde ledninger direkte til pladen for at kunne bruge dem.

Emballageliste

1x QTRX-HD-07RC Reflektor-sensor

Downloads

• User’s Guide
• Schematic
• Dimension
