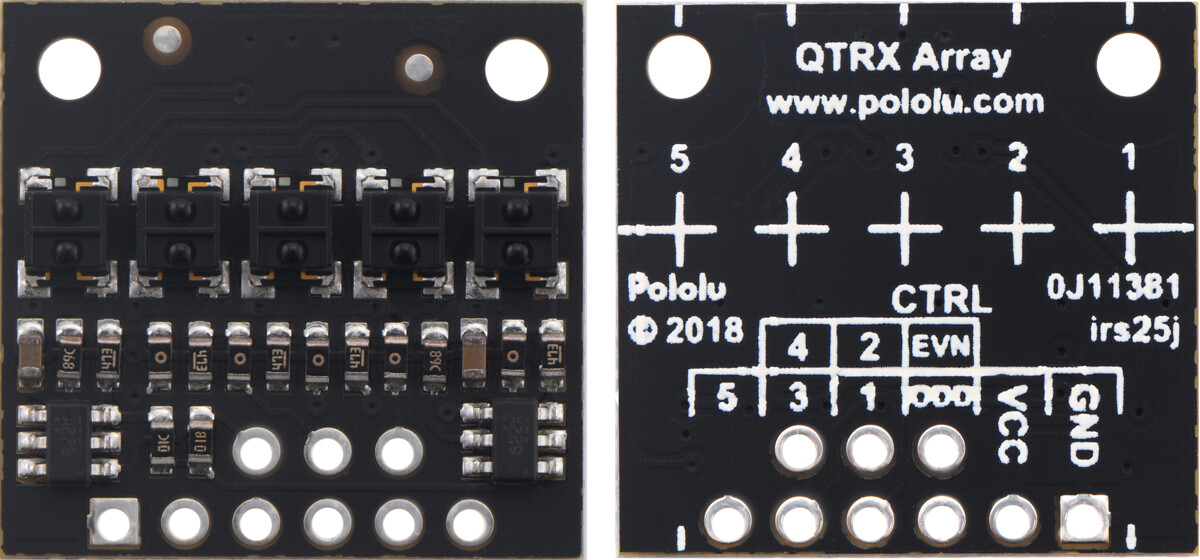

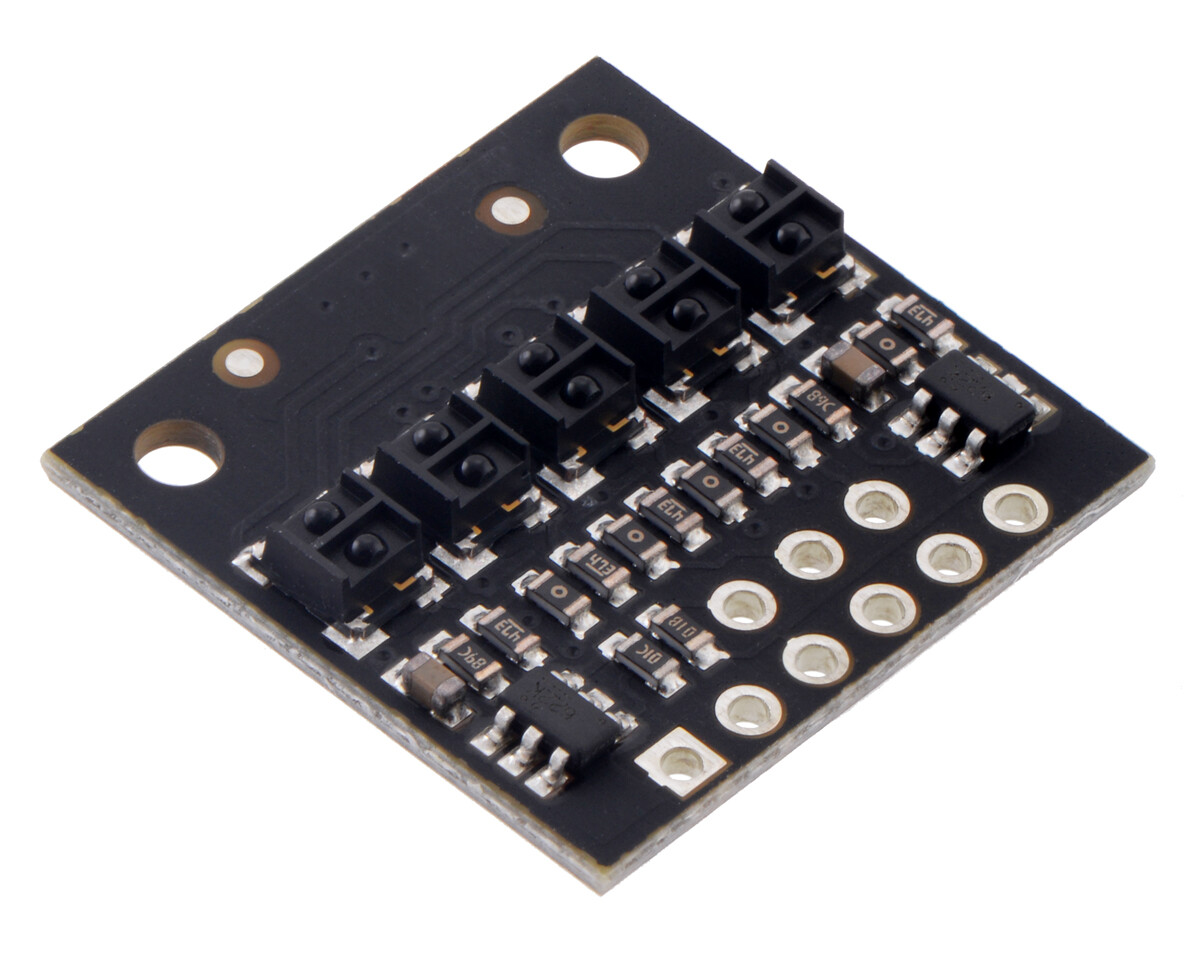

Pololu QTRX-HD-05A Refleksensor Array: 5-kanal, 4 mm pitch, analog udgang, lav strøm 4405

Oversigt

Disse refleksemålere har en lineær array af infrarøde emitter/fototransistor-parmoduler i et høj- eller mediumt tæt arrangement (4 mm eller 8 mm mellemrum), hvilket gør dem velegnede til applikationer, der kræver detektering af ændringer i refleksion. Denne ændring i refleksion kan skyldes en farveændring på en fast afstand, f.eks. når man måler en sort linje på et hvidt baggrund, samt en ændring i afstanden til eller tilstedeværelsen af et objekt foran sensoren. Der er forskellige antal og tætheder tilgængelige, så du kan vælge den ideelle konfiguration til din applikation. Da outputtene er uafhængige, kan du kun forbinde nogle af kanalerne for at opnå en ujævn eller ikke-standard sensorafstand.

Egenskaber

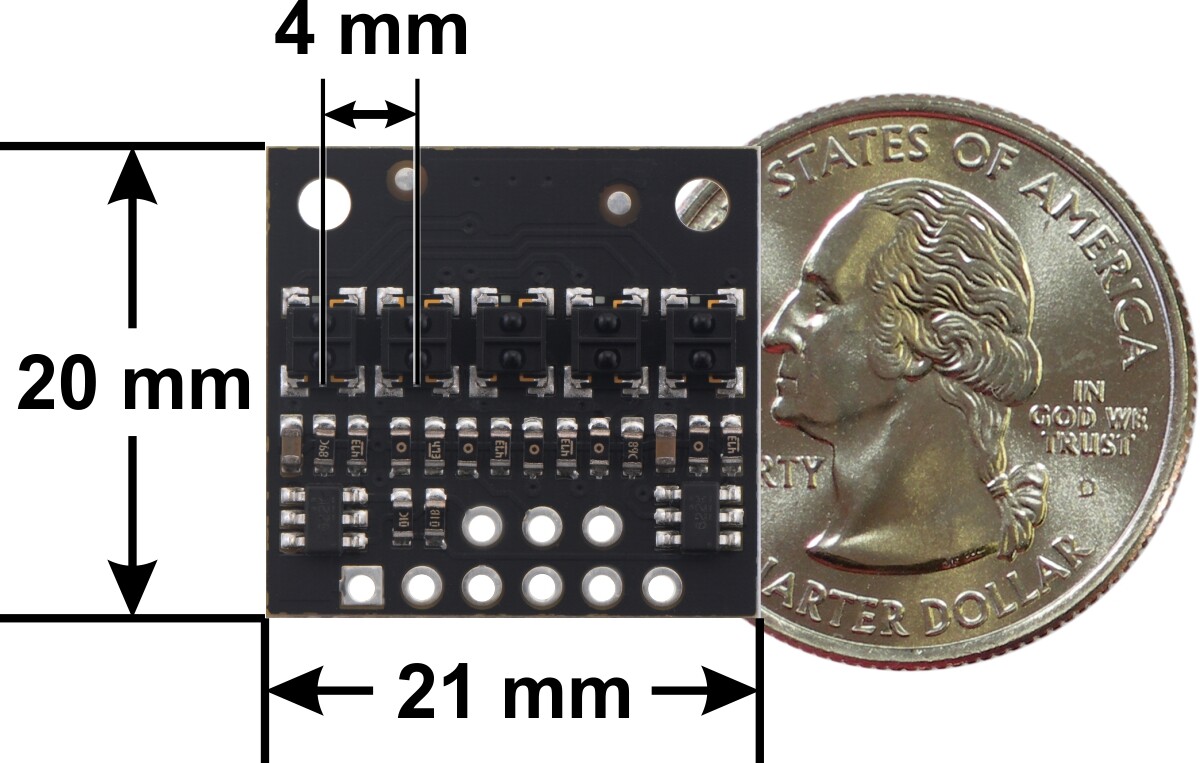

• Dimensioner: 21,0 × 20,0 × 3,0 mm
• Driftsspænding: 2,9 V til 5,5 V
• Sensortype: QTRX
• Antal sensorer: 5
• Sensor hældning: 4 mm
• LED-strøm ved fuld lysstyrke: 3,5 mA (uafhængig af strømforsyningen)
• Max bordstrøm: 14 mA
• Analoge spændinger (0 V til VCC)
• Optimal målingafstand: 10 mm
• Maksimal anbefalet detektionsafstand: 40 mm
• Vægt: 1,2 g

“

Mål

Størrelse:
21,0 × 20,0 × 3,0 mm

Vægt:
1,2 g

Generelle specifikationer

Maksimal afstand:
40 mm

Optimal afstand:
10 mm

Minimum driftsspænding:
2,9 V

Maximum driftsspænding:
5,5 V

LED strøm:
3,5 mA1

Toppavellængde:
940 nm

Maksimal strømforbrug:
14 mA2

Sensor type:
QTRX

Sensor afstand:
4,0 mm

Antal sensorer:
5

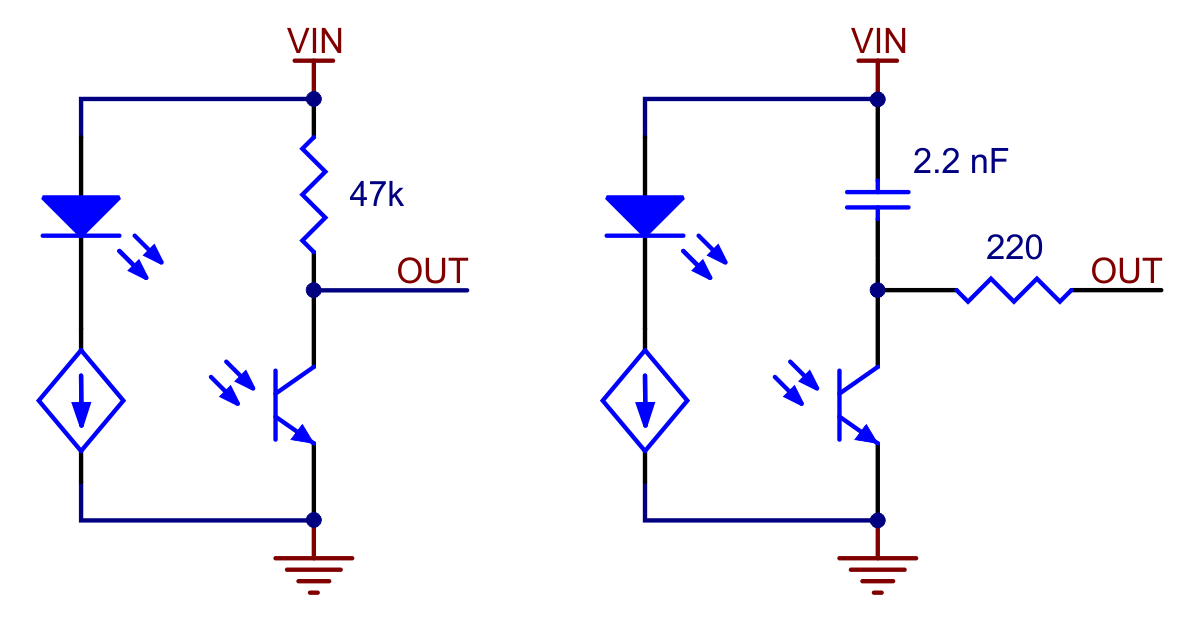

Udgangstype:
RC (målbart med digital I/O)

Blaue LCD-Display mit Tastatur. Lieferumfang: 1x Modul.

1 Kan dynamisk reduceres til et af de 32 tilgængelige dæmniveauer.
2 Med alle LED’er på med maksimal lysstyrke.
3 Bemærk: Dette skelner ikke mellem A- og RC-udgangstyperne.

“

Se venligst fanen ‘Dokumenter’ for yderligere information.

Leveringsomfang

1x Pololu QTRX-HD-05A Refleksensor Array: 5-kanaler, 4 mm pitch, analogt udgang, lav strøm
