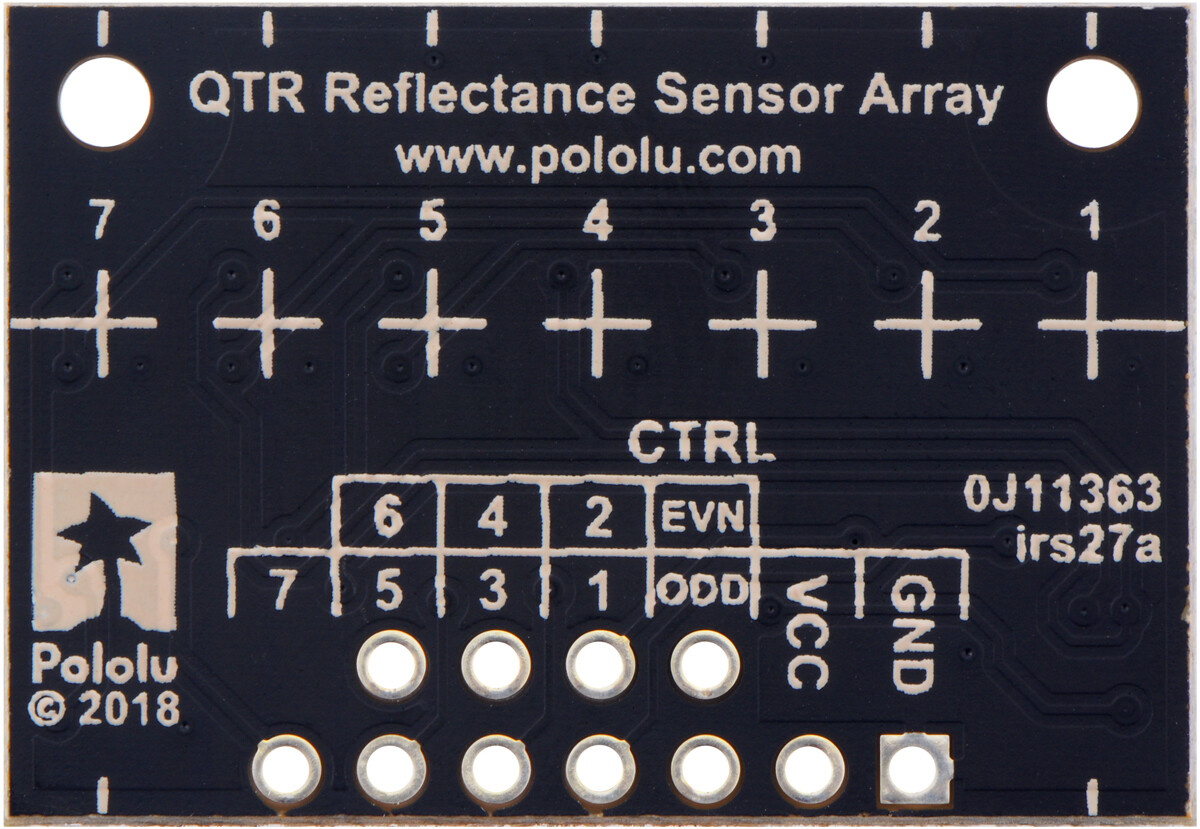

Pololu QTR-HD-07RC Refleksensorarray 4107

Oversigt

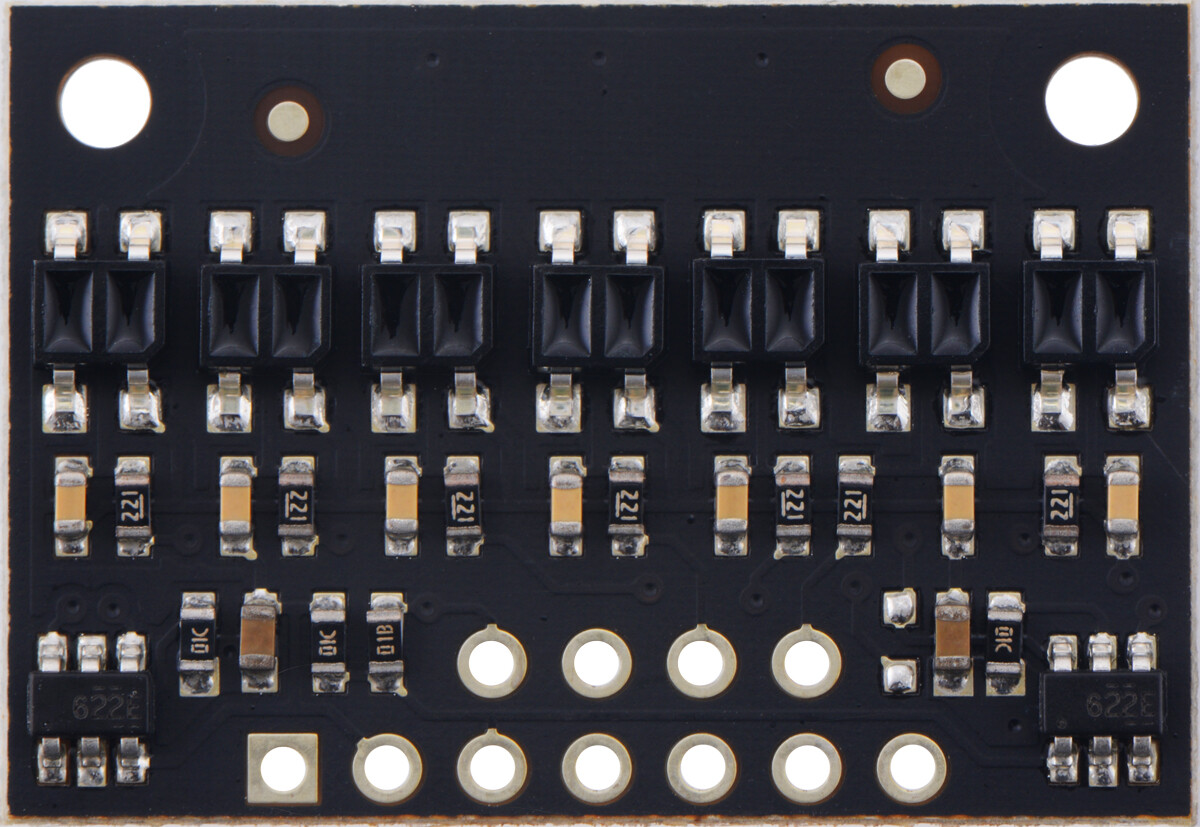

Disse QTR reflektionssensorarrays har syv IR-emitter/fototransistorpare i en højdensitet (4 mm mellemrum) konfiguration, hvilket gør dem velegnede til applikationer, der kræver præcis detektion af ændringer i kontrast, såsom linjesøgning. I modsætning til vores originale QTR-sensormoduler har disse enheder integrerede LED-drivere, der giver lysstyrkekontrol uafhængigt af strømforsyningen, som kan ligge mellem 2,9 V og 5,5 V, samtidig med at det er muligt at dimme til enhver af de 32 mulige lysstyrkeniveauer. Der er separate kontroller for de ulige og lige nummererede LED’er, hvilket giver dig yderligere muligheder for at detektere lys, der reflekteres i forskellige vinkler.

Specifikationer

• Dimensioner: 29 × 20 × 0,25 mm
• Driftsspænding: 2,9 V til 5,5 V
• Maksimal LED-strøm: 30 mA
• Max bordstrøm: 125 mA
• Maksimum bølgelængde: 940 nm
• 7 digitale I/O-kompatible signaler, der kan aflæses som et tidsbestemt højspulssignal
• Optimal målingafstand: 0,5 cm
• Maksimal anbefalet detektionsafstand: 5 cm
• Vægt: 1,7 g

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. Til forskel fra de fleste af vores produkter leveres disse sensorarrays ikke med nogen header eller stik inkluderet, så du skal selv sørge for at have dem, eller lodde ledninger direkte til pladen for at kunne bruge dem.

Emballageliste

1x Pololu QTR-HD-07RC Refleksensorarray

Downloads

• User’s Guide
• Schematic
• Dimension
