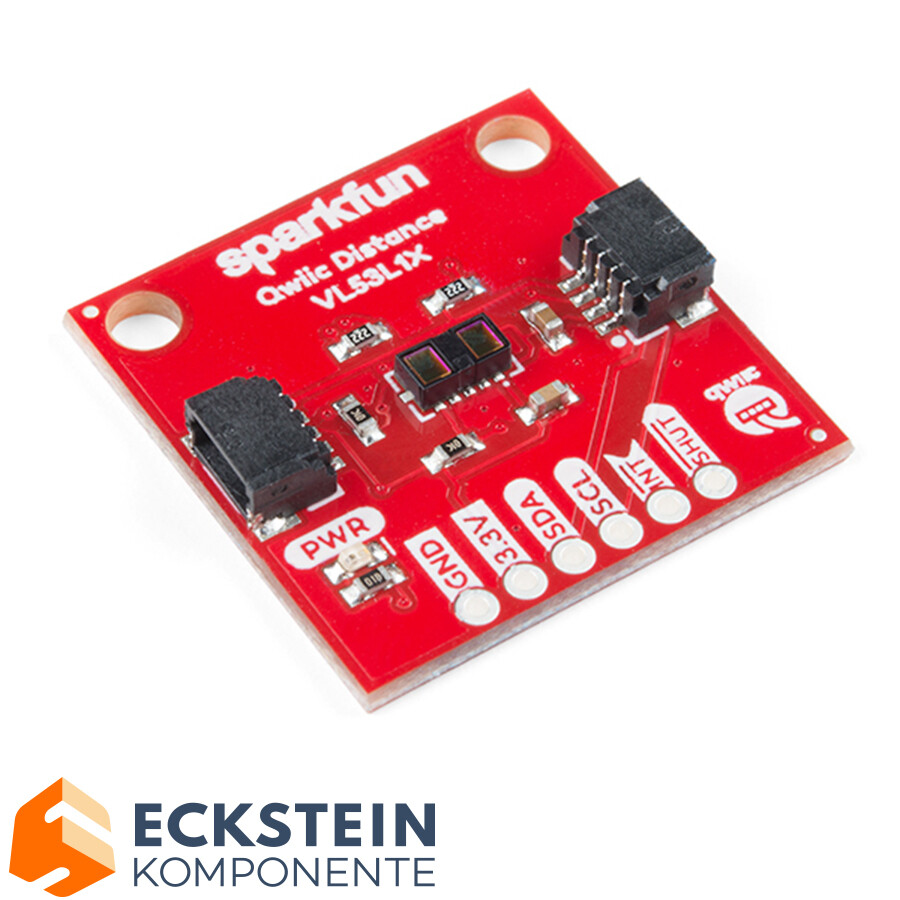

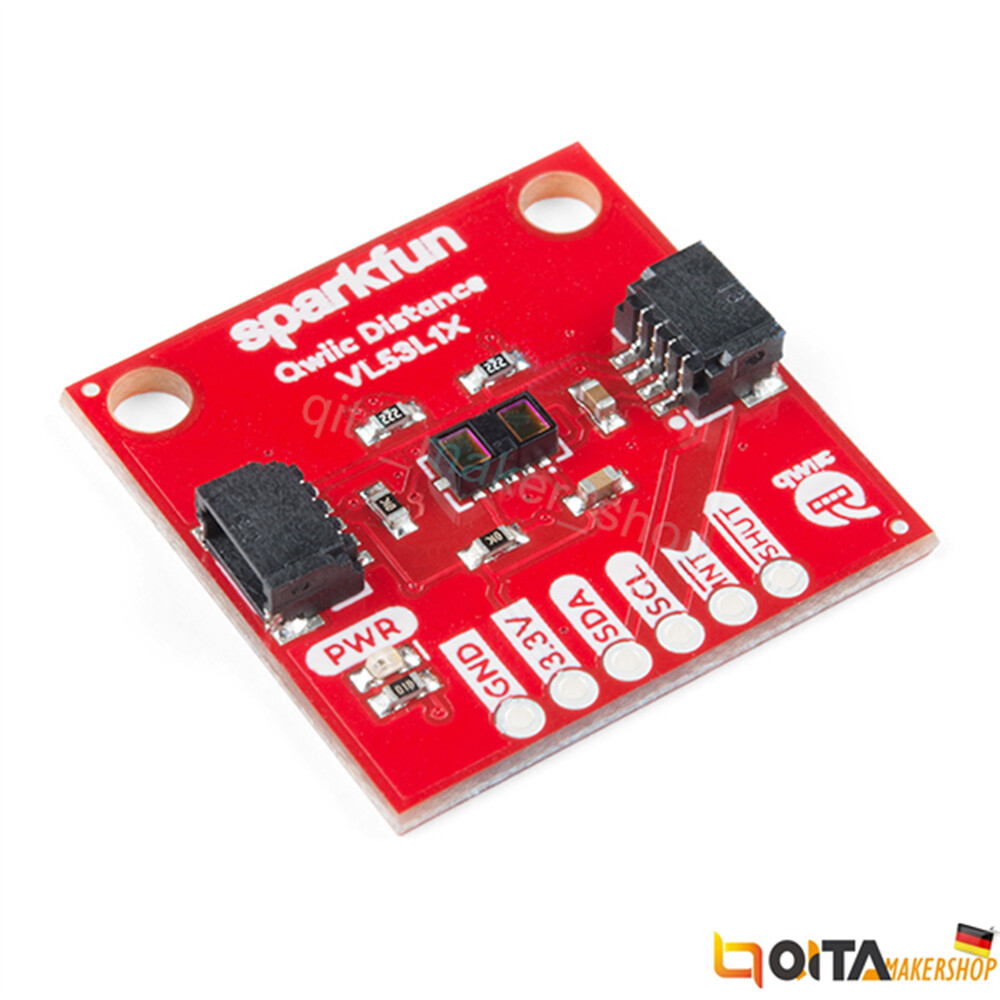

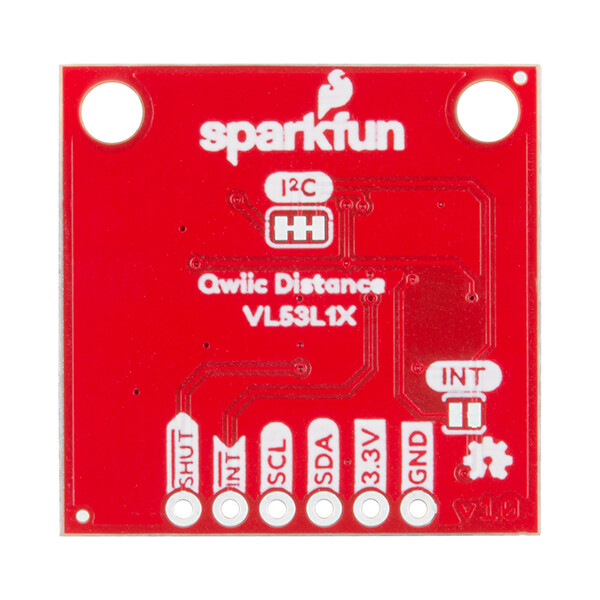

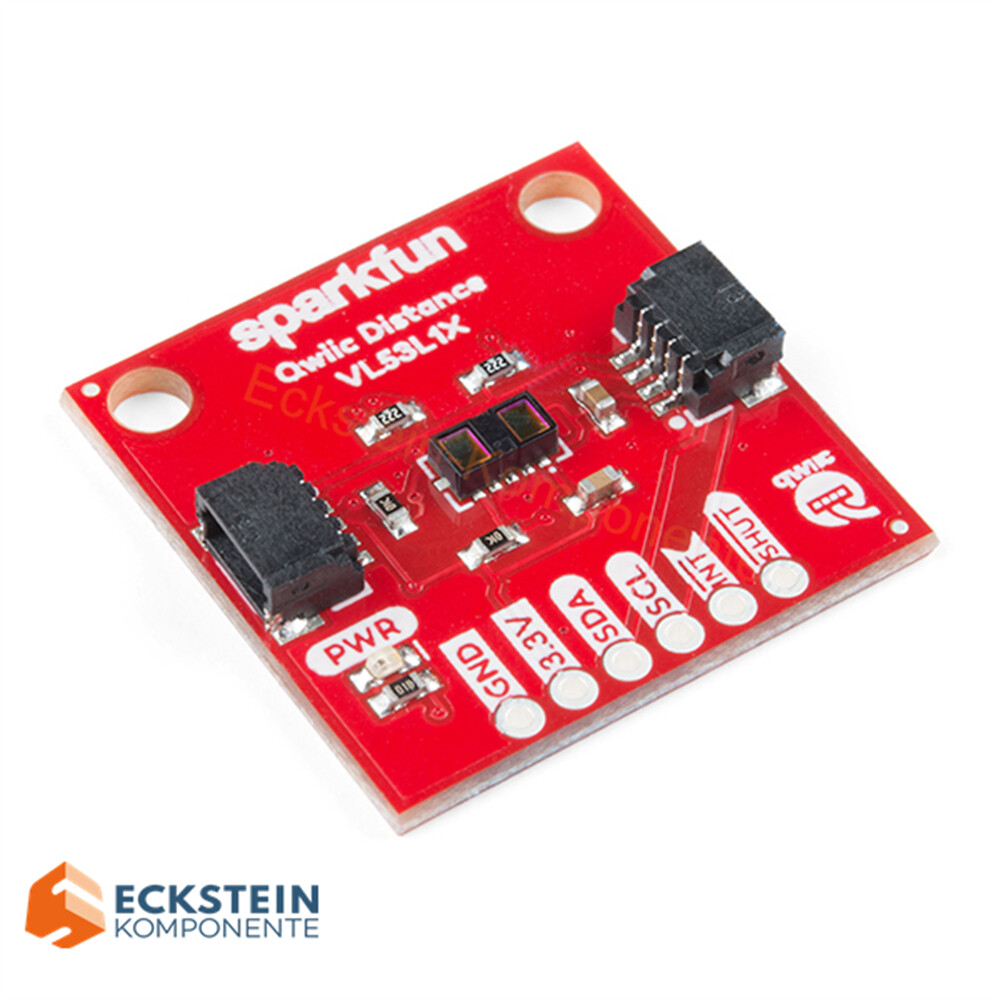

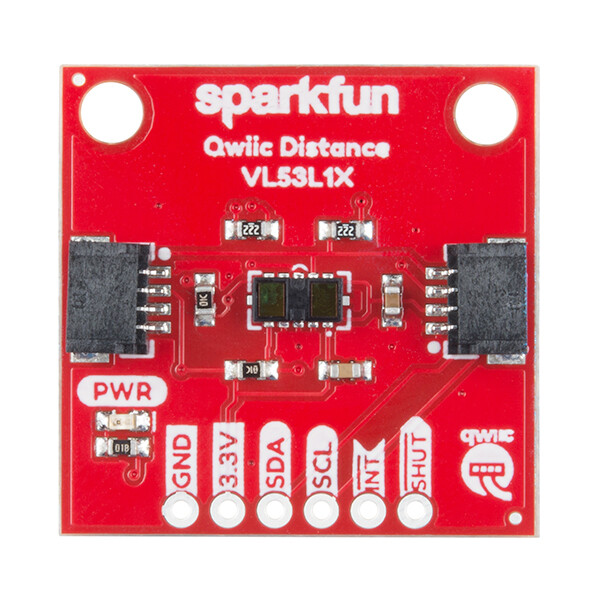

SparkFun Distancesensor Breakout – 4 Meter, VL53L1X (Qwiic)

Oversigt:

Denne SparkFun Distance Sensor Breakout bruger VL53L1X Time of Flight-sensormodulet af næste generation, så du kan få meget præcise målinger med store rækkevidder til en lille størrelse. VL53L1X bruger et VCSEL (Vertical Cavity Surface Emitting Laser) til at udsende en infrarød laser for at måle refleksionen fra målet. Det betyder, at du vil være i stand til at måle afstanden til et objekt med en opløsning på millimeter fra 40 mm til 4 m! For at gøre det endnu nemmere kan du få dine målinger ved hjælp af I2C, hvor vores praktiske Qwiic-system bruges, så der ikke er behov for at lodde. Vi har dog stadig 0,1″-stik, hvis du foretrækker at bruge et breadboard.

Hver VL53L1X-sensor har en nøjagtighed på 1 mm med en nøjagtighed på +/- 5 mm og et minimumslæsedybde for denne sensor er 4 cm. Det synsfelt for dette lille udbrud er ret smalt med 15°-27° ved en læsehastighed på op til 50 Hz. Sørg for, at kortet er korrekt tilkoblet strøm, da det kræver 2,6V-3,5V for at fungere. Husk at fjerne beskyttelsesfilmen på VL53L1X før brug, da den ellers med sikkerhed vil forvride dine målinger.

SparkFun Qwiic connect-systemet er et økosystem af I2C-sensorer, aktuatorer, skærmninger og kabler, der gør hurtigere og mindre fejlbehæftede prototyper. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1mm-raster. Dette reducerer pladsbehovet på printkortet, og takket være polariserede forbindelser kan du ikke tilslutte dem forkert.

Tekniske specifikationer:

• Driftsspænding: 2,6V-3,5V
• Strømforbrug: 20 mW @10Hz
• Måleområde: ~40 mm til 4.000 mm
• Opløsning: ±1 mm
• Lyskilde: Klasse 1 940 nm VCSEL
• I2C-adresse: 0x52
• Synsfelt: 15° – 27°
• Maksimal læsehastighed: 50 Hz

Leveringsomfang:

• 1x SparkFun Distance Sensor Breakout – 4 Meter, VL53L1X (Qwiic)

Downloads

• Schematic
• Eagle Files
• Hookup GuideAnleitung
• Datasheet (VL53L1X)
• GitHubAnleitung
• Arduino LibraryAnleitung
