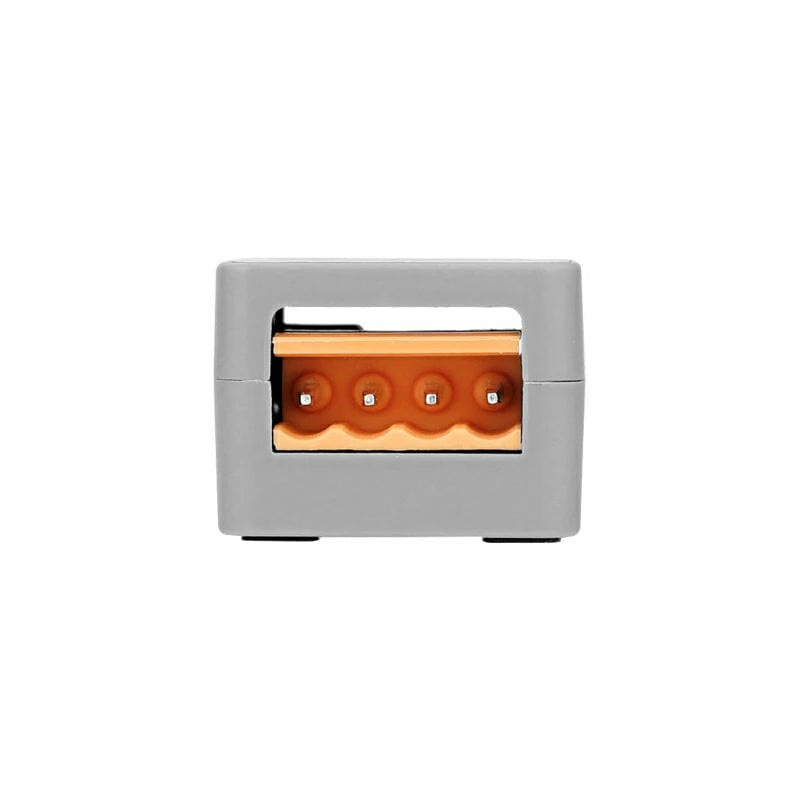

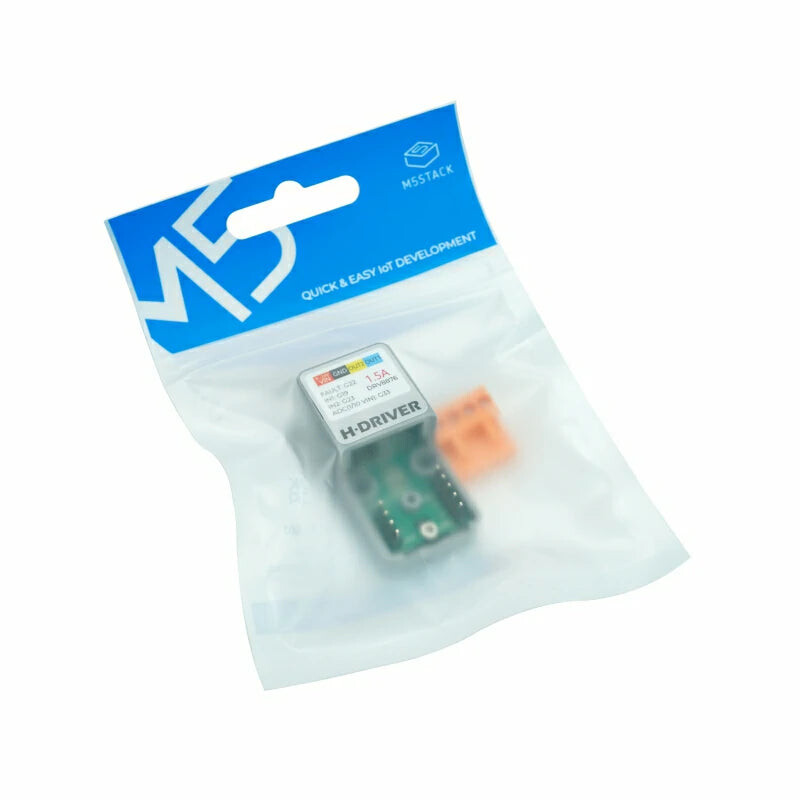

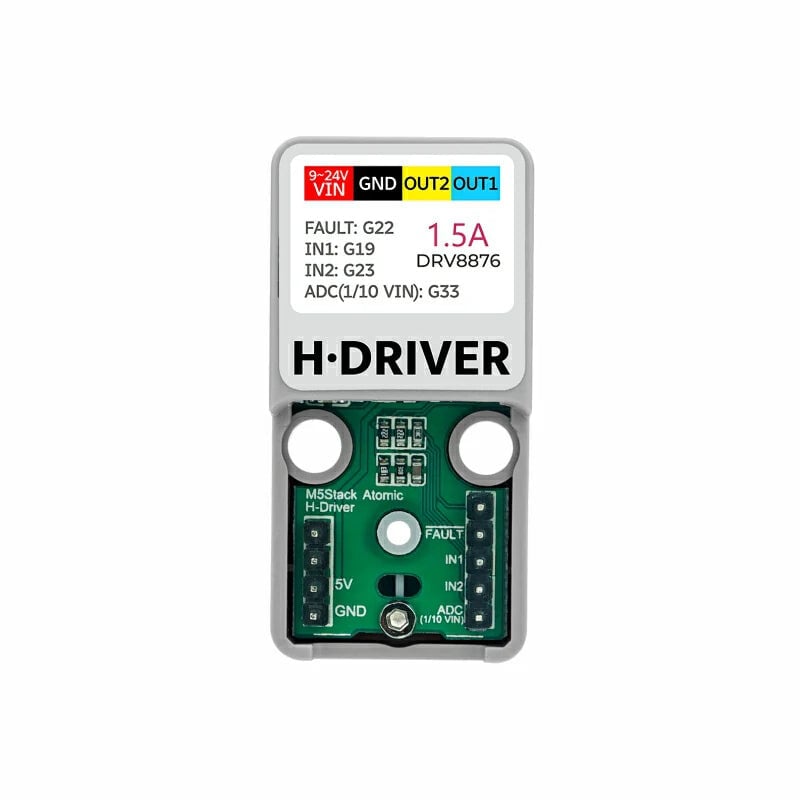

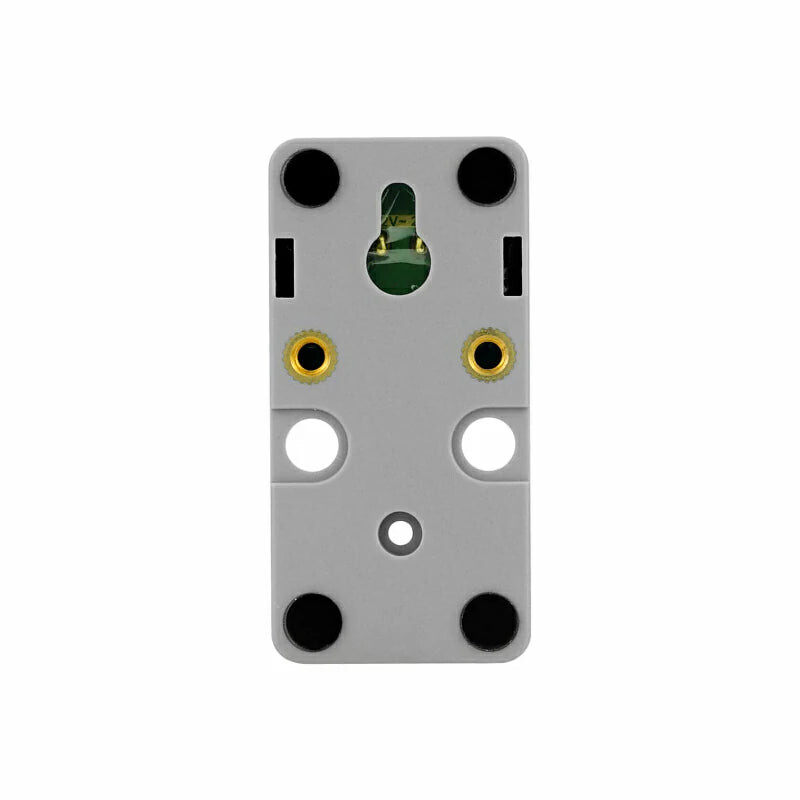

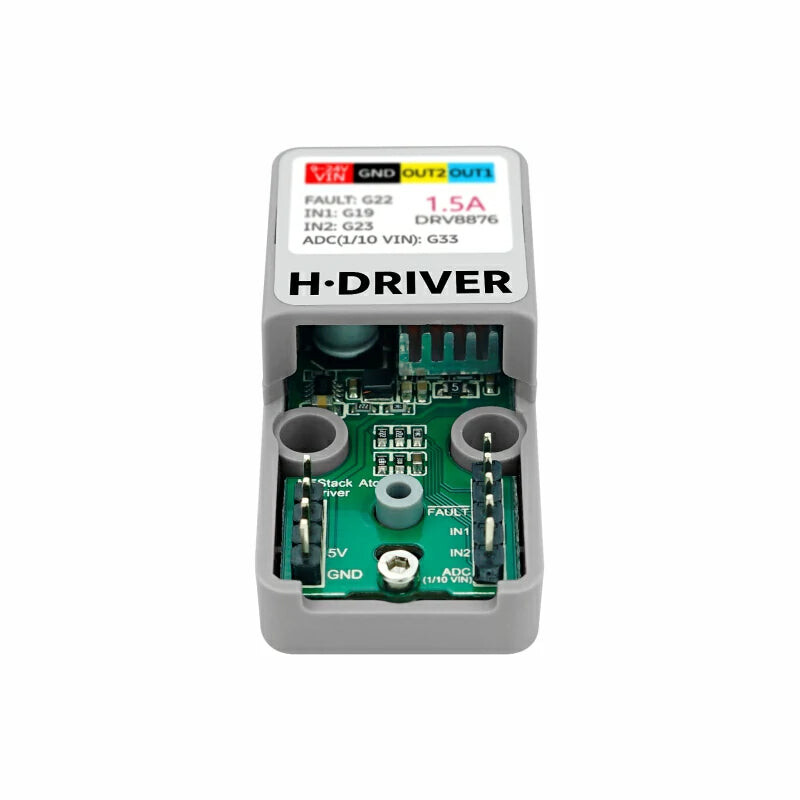

M5Stack ATOMIC H-Bridge Driver Base (DRV8876) til ATOM-serien

Atomic H-driver base Det er en H-bro motorstyring, der er specielt designet til ATOM-seriens controllere. Den indeholder DRV8876 motorstyringschip og understøtter en DC/strømforsyningsindgang på 9-24 V, som leverer strøm til hele enheden via det integrerede DC/DC kredsløb. Den har også et spændingsdelerkredsløb, der er forbundet med ADC-pinnen G33 for at overvåge strømforsyningen i realtid.

Driveren kan levere en udgangsstyrken på op til 1,5 A med et spidsstyrke på 2 A og muliggør dermed præcis hastighedskontrol og bi-direktionel rotation for DC-motorer. Driveren har internt en N-kanal H-bro, en ladepumpe-spændingsregulator, strømmåling og -styring samt en strømproportional udgang og beskyttelsesskemaer. Beskyttelsesskemaerne omfatter en lavspændingslås (UVLO) for strømforsyningen, lavspænding for ladepumpen (CPUV), udgangsoverstrøm (OCP) og enhedsovertemperatbeskyttelse (TSD). Fejlstatus vises via FAULT-pinnen.

Funktioner

• N-kanal H-bro motorstyring
• Høj udgangsstrømkapacitet
• 3,3 V logisk input
• Spredningsspektrum-frekvens reducerer elektromagnetisk interferens
• Integreret beskyttelsesfunktion

Indeholder

• 1x Atomic H-Driver Base
• 1x VH3.96-4P

Specifikation

• Indgangsspænding: 9–24 V/DC
• Udstrømsværdi: Faktisk effekt 1,5 A, Top 2 A
• Produktstørrelse: 48 x 24 x 17,5 mm
• Emballage størrelse: 136 x 92 x 13,7 mm
• Produktvægt: 15,7 g
• Emballagevægt: 20,8 g
