Pololu LPS22DF Tryk-/højde sensor bærer med spændingsregulator 2898

Denne holder til Digitalt barometer LPS22DF ST måler tryk fra 260 mbar til 1260 mbar (26 kPa til 126 kPa) med en absolut nøjagtighed på op til ±0,5 mbar (0,05 kPa) og et typisk RMS-støj på 0,0034 mbar (0,34 Pa) i højopløsningsmode. Disse tryk kan let omregnes til højde. Pladen har en 3,3V lineærstrømregulator og integrerede niveautransformere, der muliggør drift inden for et inputspændingsområde fra 1,8 V til 5,5 V. Pin-afstanden på 0,1 tommer gør det nemt at bruge med standardløse breadboards og 0,1-tomme plader. Sensoren tilbyder I2C/I3C- og SPI-grænseflader.

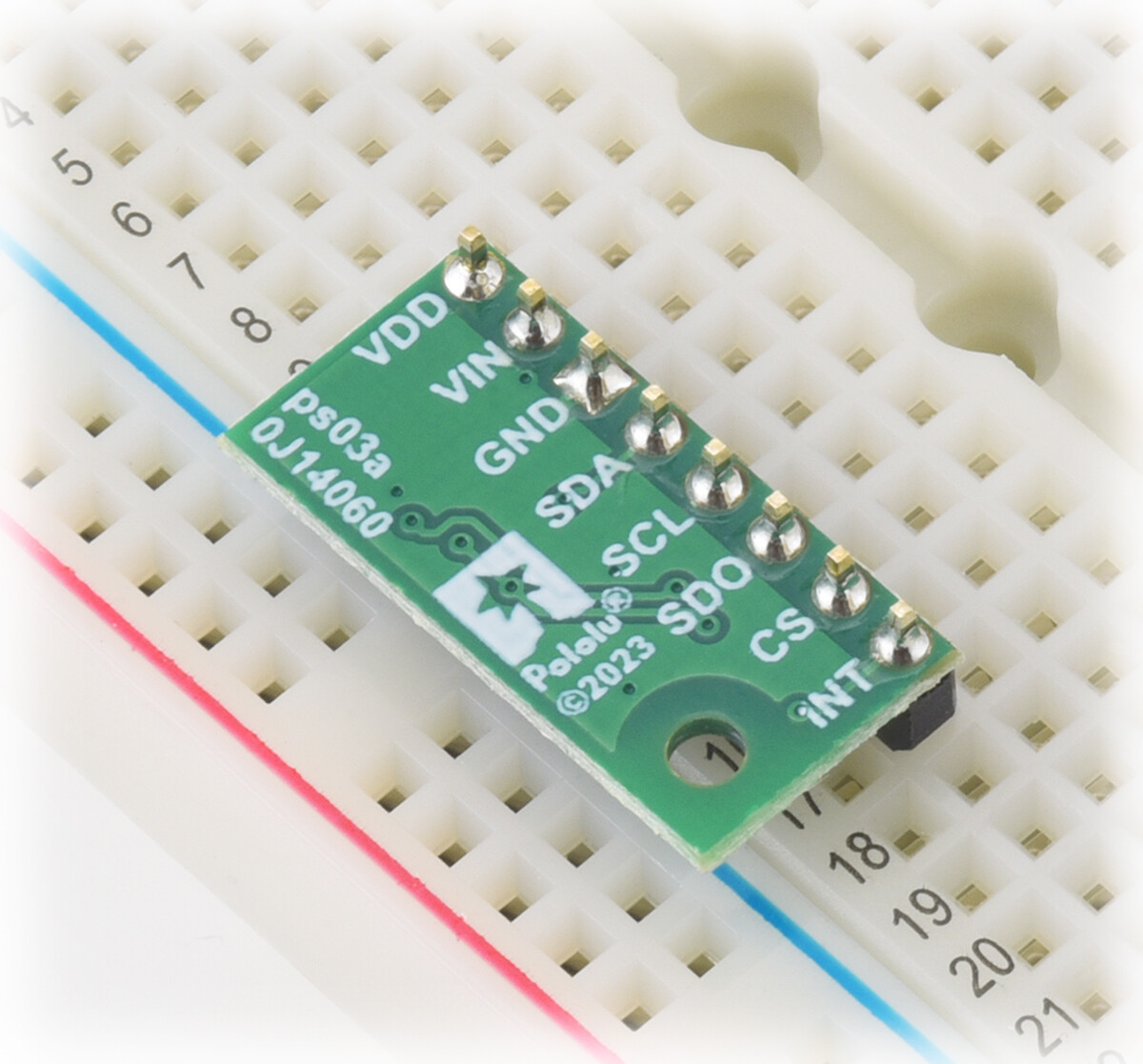

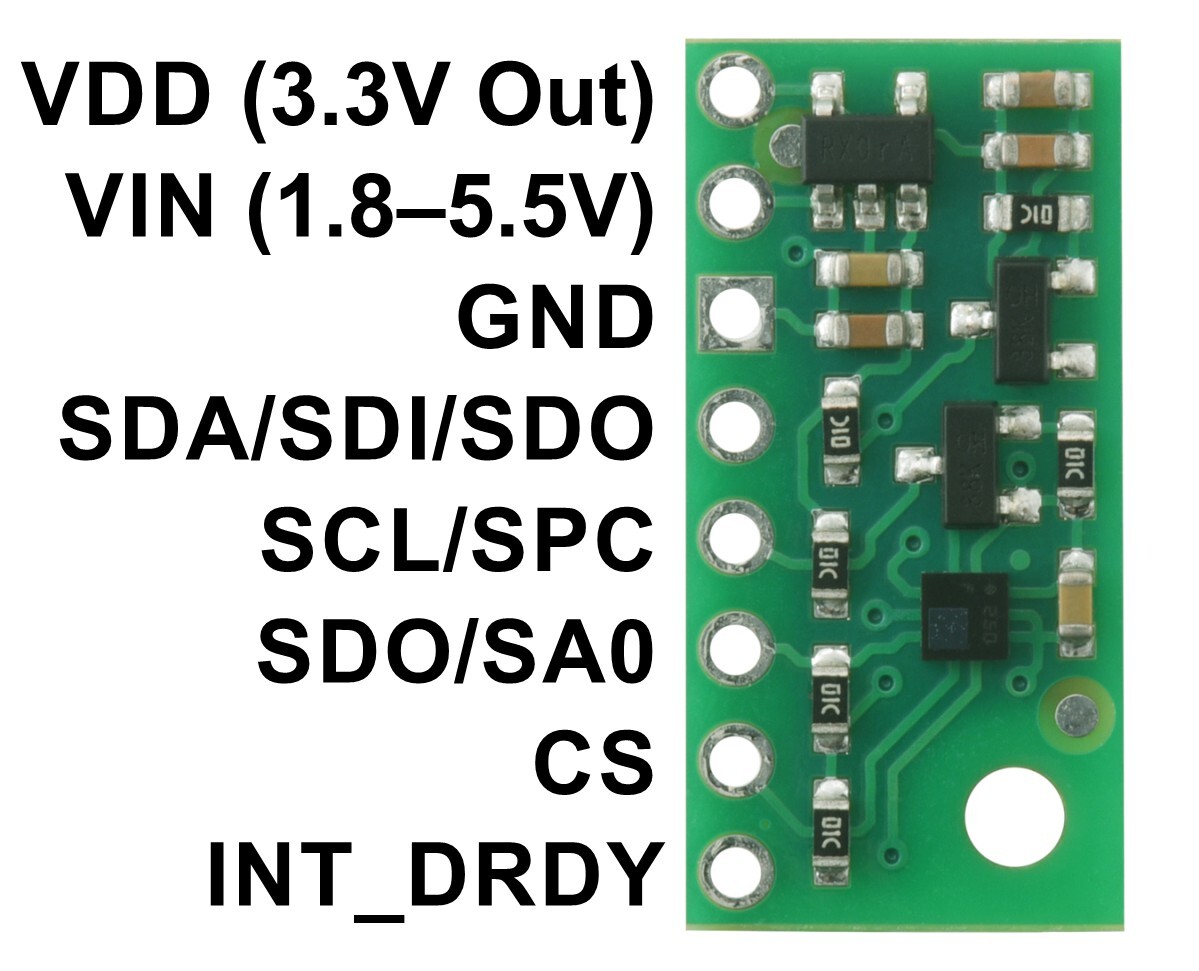

Denne printplade er et kompakt (0,4 Zoll × 0,8 Zoll) breakout-board til MEMS-absoluttryksensor LPS22DF eller Barometer von ST; Vi anbefaler derfor, at I læser databladet for LPS22DF (1 MB PDF) omhyggeligt, før I bruger dette produkt. LPS22DF er en fremragende IC, men dets lille, blyfri LGA-hus gør det svært at bruge for den typiske studerende eller hobbyist. Den fungerer også ved spændinger under 3,6 V, hvilket kan gøre det vanskeligt at tilslutte mikrocontrollere, der drives med 5 V. Denne breakout-plade løser disse problemer ved at integrere yderligere elektronik, herunder en 3,3 V spændingsregulator og niveaudifferensskiftere, mens den samlede størrelse forbliver så kompakt som muligt. Pladen er fuldt udstyret med sine SMD-komponenter, inklusive LPS22DF, som vist på produktbilledet.

LPS22DF har en integreret temperaturkompensation og mange konfigurerbare muligheder, herunder valg af middelværdiberegning, et udvalg af outputdatahastigheder, flere FIFO-driftsmodi og et programmerbart eksternt interrupt-signal. Dens trykafgivelse har en absolut tryknøjagtighed over temperaturen på kun ±0,5 mbar (0,05 kPa), med et RMS-støj på 0,0034 mbar (0,34 Pa) ved maksimal middelværdiberegning og aktiveret indbygget filtrering. Tryk- og temperatursensor data, der kan bruges til højdemåling, er tilgængelige via en digital grænseflade, som kan konfigureres til at fungere i I2C (TWI) eller SPI-tilstand. (I afsnittet “Eksempelkode” nedenfor finder du et Arduino-bibliotek, der kan bruges til at omdanne denne sensor til en højdemåler.) MIPI I3C-protokollen understøttes også på I2C-pinnene.

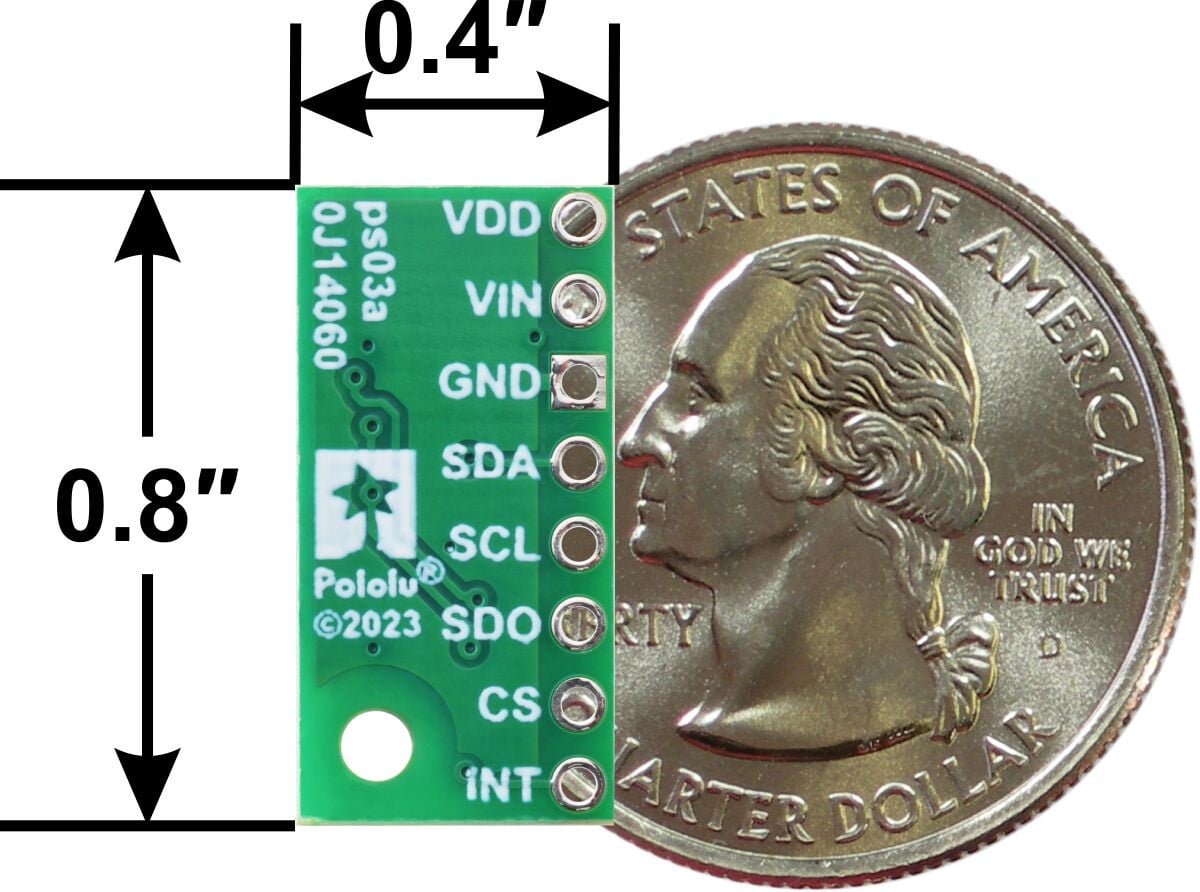

• Dimensioner: 0,4? × 0,8? × 0,1? (10 mm × 20 mm × 3 mm)
• Vægt uden hovedstifter: 0,5 g (0,02 oz)
• Driftsspænding: 1,8 V til 5,5 V
• Strømforsyning: 1 mA
• Udgangsformat (I2C/SPI): 24-bit trykmåling (4096 LSB/mbar)
• Sensitivitetsområde: 260 mbar til 1260 mbar (26 kPa til 126 kPa)

Inkluderede komponenter

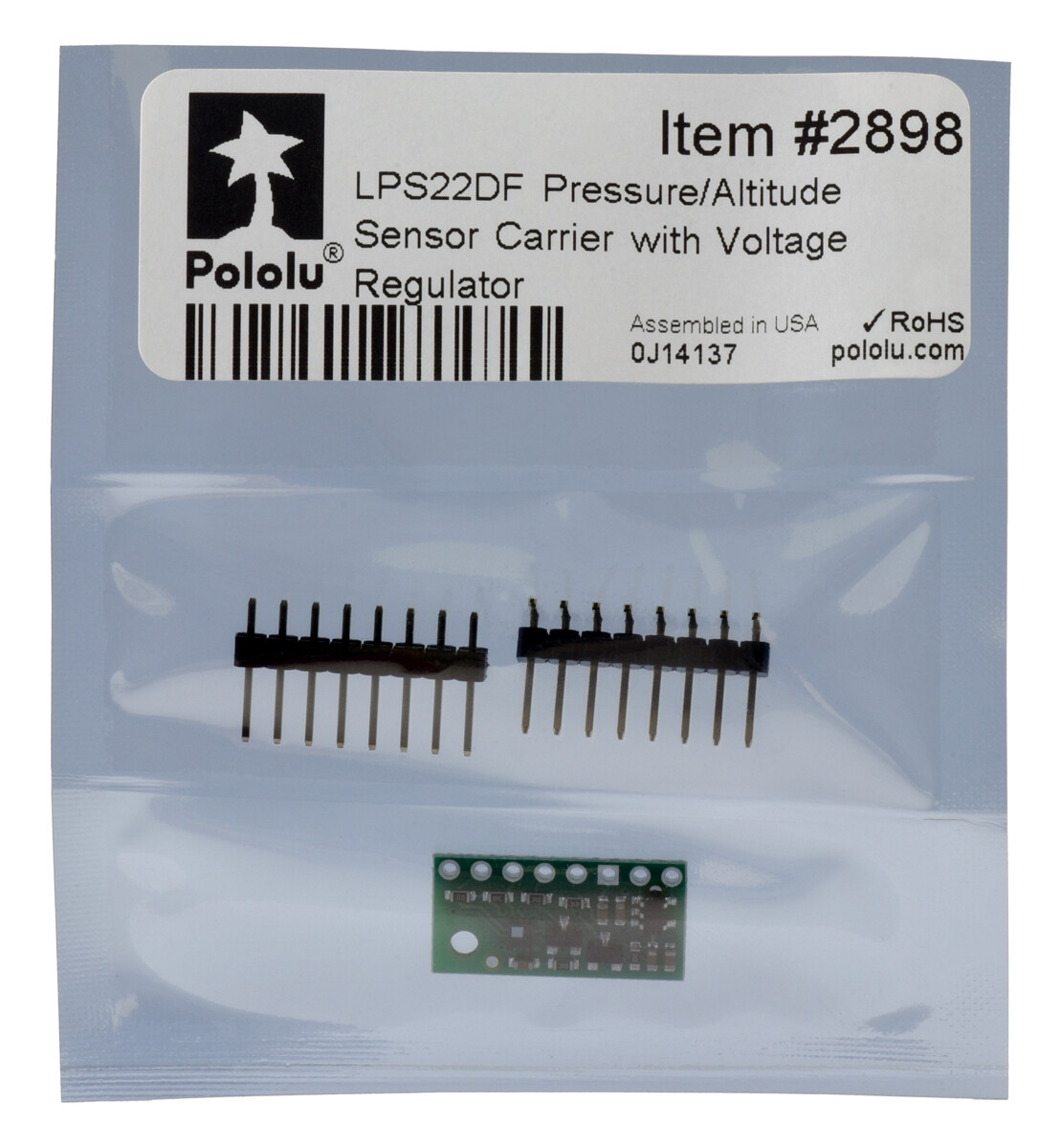

Ein Streifen mit 1×8-Anschlüssen und 0,1-Zoll-Stiftleisten samt ein Streifen mit 1×8-Anschlüssen und rechtwinklige 0,1-Zoll-Stiftleisten er medfølger, som vist på billedet nedenfor. Du kan lodde den Stiftleiste, du ønsker, til printpladen, så du kan bruge den med brugerdefinerede kabler eller lødfrie Steckplatinen, eller du kan lodde led direkte til printpladen for mere kompakte installationer.

Generelle specifikationer

• Interface: I2C/I3C, SPI. Interface styret af CS-pin.
• Minimumsdriftstemperatur: 1,8 V
• Maksimal driftsspænding: 5,5 V
• Måleområde: 26 kPa til 126 kPa
• Strømforsyning: 1 mA

Downloads

• LPS22DF datasheet

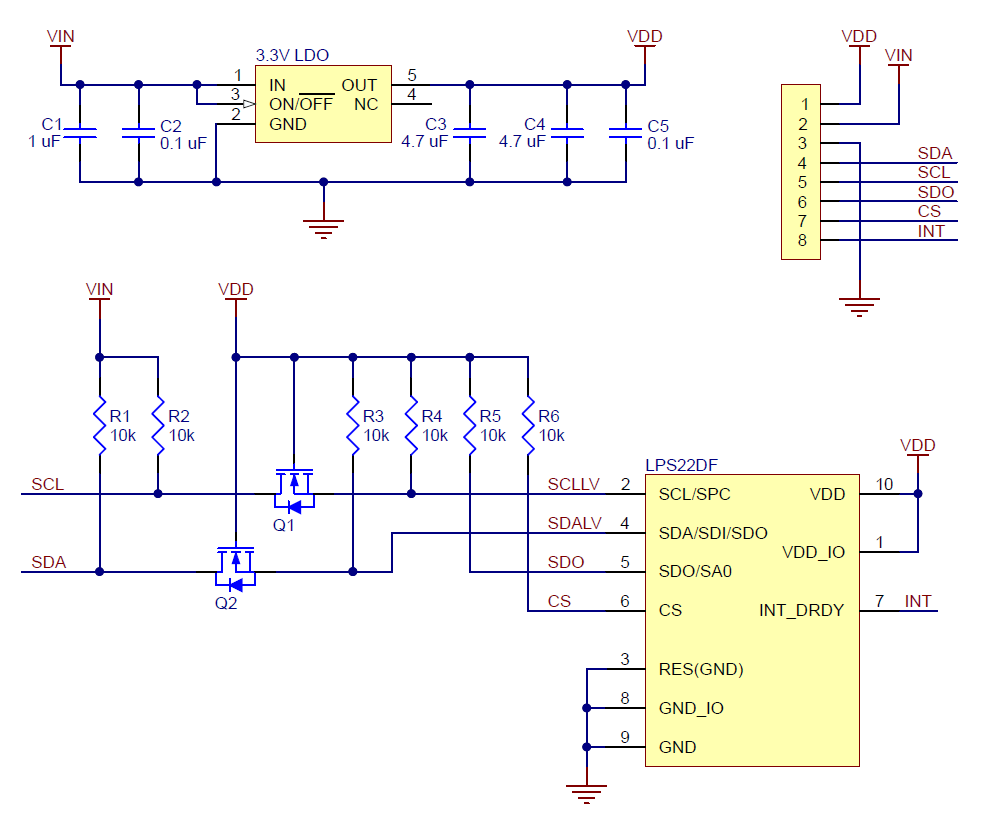

• Schematic
• Dimension
