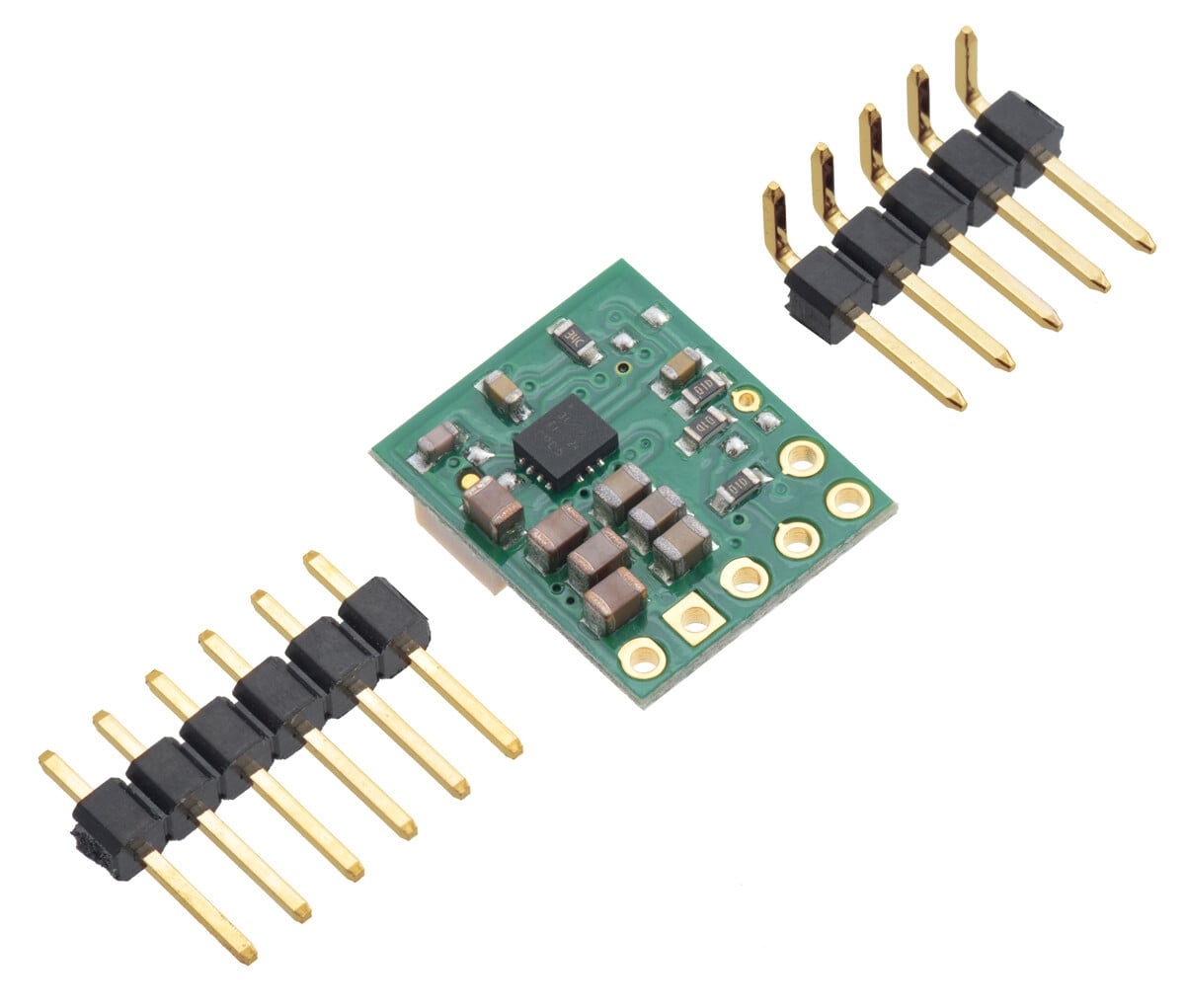

Pololu Justerbar spændingsregulator, 2.5-9V, S9V11MA 2869

Der S9V11MA skiftevis Op-ned regulering genererer effektiv en fint justerbar udgang mellem 2,5 V og 9 V, om den er højere eller lavere end indgangsspændingen, som kan ligge mellem 2 V og 16 V.BemærkDen minimale startspænding er 3 V, men den fungerer op til 2 V efterfølgende. Det kompakte modul kan levere en typisk udgangsstrøm på op til 1,5 A lever, når indgangsspændingen er tæt på udgangsspændingen.

Funktioner

• Indgangsspænding: 2 V til 16 V
• Udgangsspænding: 2,5 V til 9 V (præcist justerbar via indbygget 12-kanals potentiometer)
• Typisk maksimal kontinuerlig udgangsstyrke: 1,5 A (når indgangsspændingen ligger tæt på udgangsspændingen; afsnittet “Typisk effektivitet og udgangsstyrke” viser, hvordan det opnåelige kontinuerlige udgangsstyrke afhænger af indgangs- og udgangsspændingerne)
• Power-Good-anzeigen kan bruges til at bestemme, hvornår regulatoren har nået og opretholdt sin ønskede udgangsspænding.
• Energiesparefunktionen bevarer en høj effektivitet ved lave strømme (strøm i hviletilstand er mindre end 1 mA, når den er aktiveret, og omkring 7 µA pr. Volt på VIN, når regulatoren er deaktiveret).
• Integreret overtemperatur- og kortslutningsbeskyttelse
• Lille størrelse: 12,7 × 15,3 × 6,4 mm
• Vægt: 0,8 g (uden medfølgende optionelle header).

Generelle specifikationer

• Minimumsdriftstemperatur: 2 V
• Maksimal driftsspænding: 16 V
• Minimumsoutputspænding: 2,5 V
• Maksimal outputspænding: 9 V (Outputspændingen justeres med et indbygget præcist 12-gangs potentiometer).
• Polaritetsbeskyttelse?: Ja
• Maksimalt hvilestrøm: 1 mA (Uden belastning. Det faktiske hvilestrøm afhænger af indgangsspændingen; det ligger typisk under 300 µA, når indgangsspændingen er tæt på udgangsspændingen.)

Mærkater

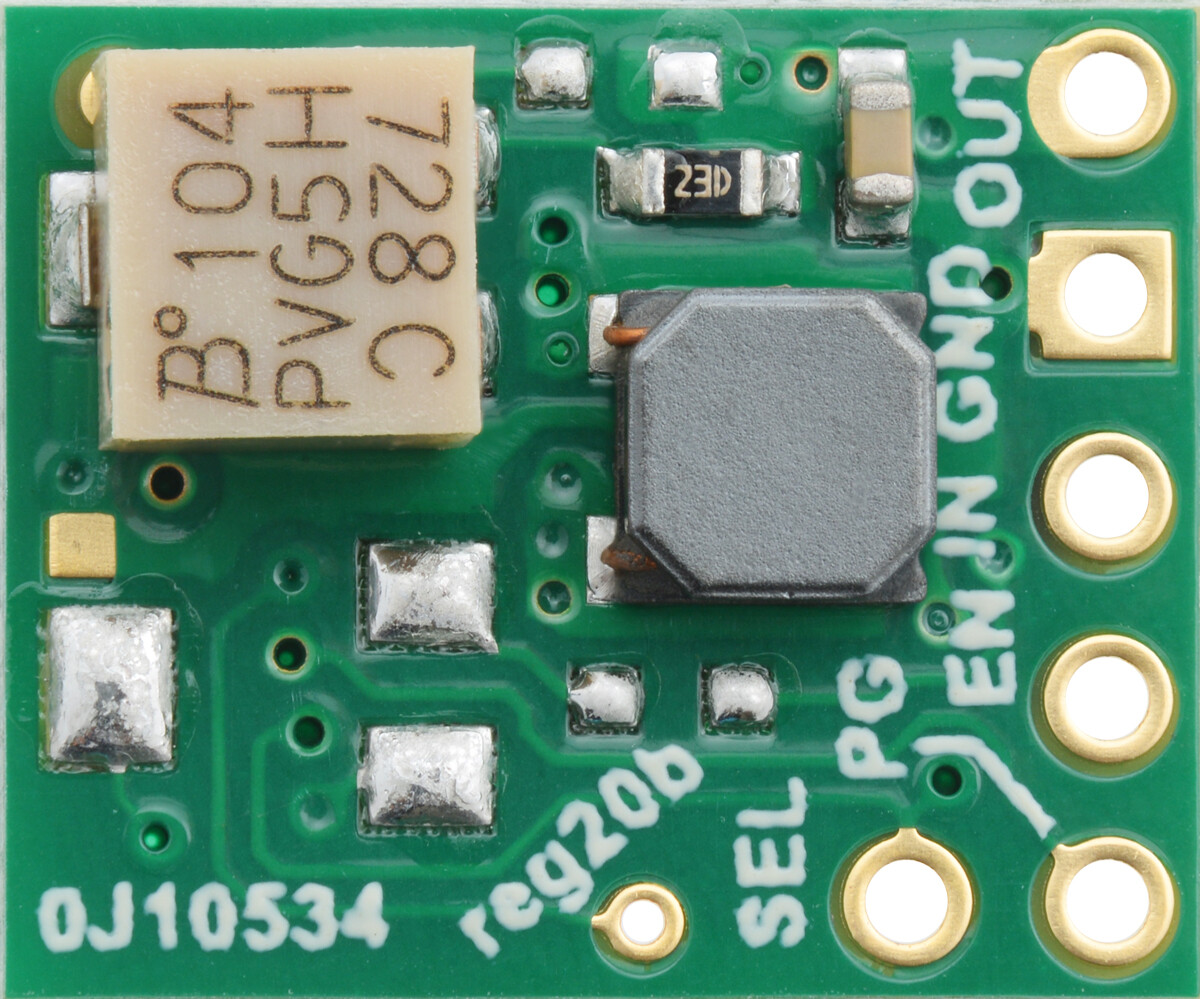

• PCB-udviklingskoder: reg20b
• Andre PCB-markeringer: 0J10534

Downloads

• Diemension
