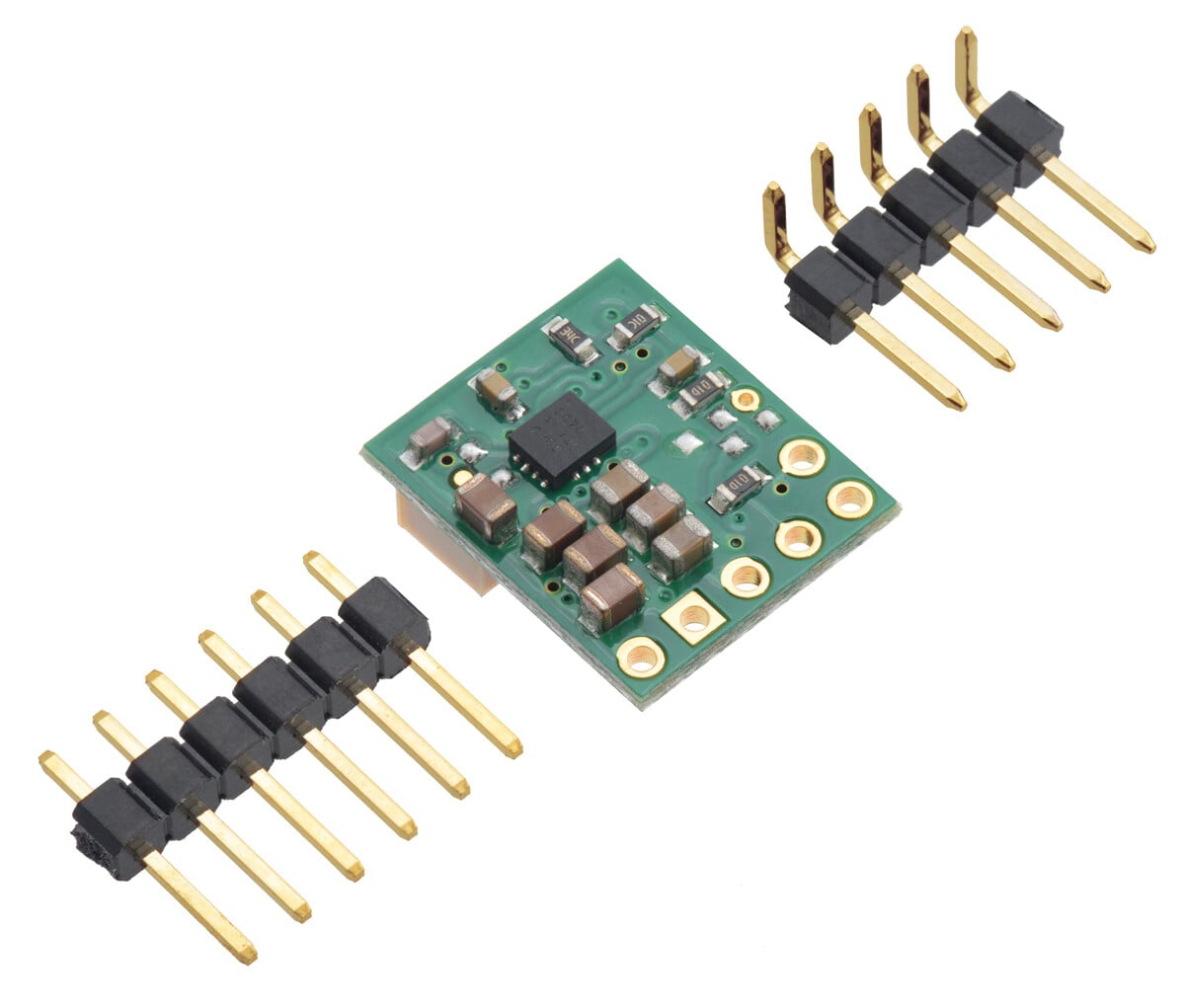

Pololu Justerbar spændingsregulator med lavt spændingsudfald, 2.5-9V, S9V11MACMA 2868

Der S9V11MACMA skiftevis Op-ned regulering genererer effektiv en fint justerbar udgangsspænding mellem 2,5 V og 9 V den kan ligge mellem 3 V og 16 V. Regulatoren har desuden en præcist indstillelig lavspændingsafbrydning med hysteres, som kan bruges til at forhindre dyb afladning af batteriet. Det kompakte modul kan levere en typisk udgangsstyrke på op til 1,5 A, når indgangsspændingen er tæt på udgangsspændingen.

Funktioner

• Indgangsspænding: 2 V til 16 V (Bemærk: Denne regulator kræver 3 V for at starte, men kan efter start sænkes ned til 2 V)
• Udgangsspænding: 2,5 V til 9 V (præcist justerbar via indbygget 12-kanals potentiometer)
• Typisk maksimal konstant udgangsstyrke: 1,5 A (når indgangsspændingen ligger tæt på udgangsspændingen; afsnittet “Typisk effektivitet og udgangsstyrke” viser, hvordan det opnåelige konstante udgangsstyrke afhænger af ind- og udgangsspændingerne)
• Ein präzise justerbar und hysteresis-basierendes Abschalten bei niedriger Spannung kann verwendet werden, um Batterien vor vollständiger Entladung zu schützen (Druckstrøm er ca. 10 µA pr. Volt på VIN, når regulatoren er slået fra).
• Power-Good-anzeigen kan bruges til at bestemme, hvornår regulatoren har nået og opretholdt sin ønskede udgangsspænding.
• Energiesparefunktionen bevarer en høj effektivitet ved lave strømme (strøm i hviletilstand er mindre end 1 mA, når den er aktiveret).
• Integreret overtemperatur- og kortslutningsbeskyttelse
• Lille størrelse: 12,7 × 15,3 × 6,4 mm
• Vægt: 1,0 g (uden medfølgende optionelle header).

Generelle specifikationer

• Minimum driftspænding: 2 V (Bemærk: Minimum startspændingen er 3 V, men regulatoren kan efter opstart sænkes ned til 2 V.)
• Maksimal driftsspænding: 16 V
• Minimumsoutputspænding: 2,5 V
• Maksimal outputspænding: 9 V (Outputspændingen justeres med et indbygget præcist 12-gangs potentiometer).
• Polaritetsbeskyttelse?: Ja
• Maksimalt hvilestrøm: 1 mA (Uden belastning. Det faktiske hvilestrøm afhænger af indgangsspændingen; det ligger typisk under 300 µA, når indgangsspændingen er tæt på udgangsspændingen.)
• Lavspændingsafbrydelse: justerbar

Mærkater

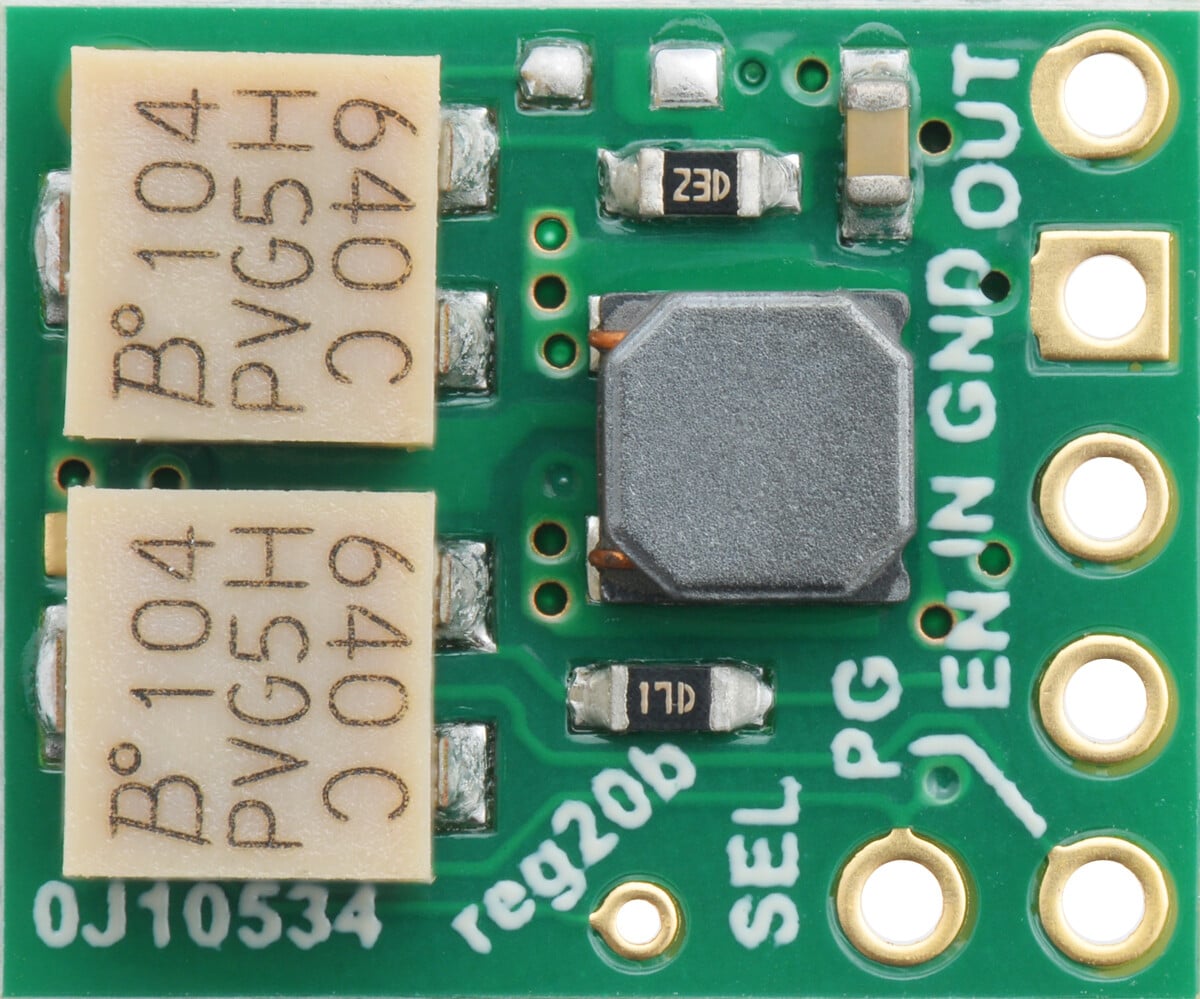

• PCB-udviklingskoder: reg20b
• Andre PCB-markeringer: 0J10534

Downloads

• Diemension
