Pololu High-Power Simple Motor Controller G2 18V 25A 1366

Denne kraftfulde Motordriver forenkle den grundlæggende kontrol af DC-motor med børster og muliggør en hurtig konfiguration via USB med vores gratis software. Den understøtter fem styringsinterfaces: USB, TTL-seriel, I2C, analog spænding (potentiometer) og hobby-trådløs styring (RC). Denne version tilbyder et bredt driftsområde 6,5 V til 30 V og kan uden køleplade levere kontinuerlige strømme på op til 25 A Leveres. Stiftholder og klemmeblokke er inkluderet, men ikke loddet, så der kan laves tilpassede installationer.

Simple Motor Controller er als universelle, einkanalige DC-motorcontroller med børstede motorer. Det brede driftsspændingsområde og evnen til at levere op til flere hundrede watt i et lille format gør disse controllere velegnede til mange motorstyringsanvendelser. Med en række understøttede interfaces – USB til direkte tilslutning til en computer, TTL-seriel og I2C til brug med embedded systemer, RC-hobby servo impulser til brug som RC-styret elektronisk hastighedskontrol (ESC) og analoge spændinger til brug med et potentiometer eller et analogt joystick – samt en stor række konfigurerbare indstillinger, gør disse motorcontrollere det nemt at tilføje grundlæggende styring af DC-motorer med børster til en bred vifte af projekter. Et gratis konfigurationsprogram til Windows forenkler opsætningen af ​​enheden og muliggør systeminterne tests og overvågning af controlleren via USB.

SMC G2 18V25 fungerer fra 6,5 V til 30 V og kan uden køleplade levere en konstant strøm 25 A leveres. Bemærk venligst, at 30 V er det absolutte maksimum for denne controller; den anbefalede maksimale driftsspænding er 24 V, og den anbefalede maksimale nominelle batterispænding er 18 VTil anvendelser med højere spændinger (f.eks. 24 V batterier), anbefales de højspændingsmodeller SMC G2 24v12 eller SMC G2 24v19.

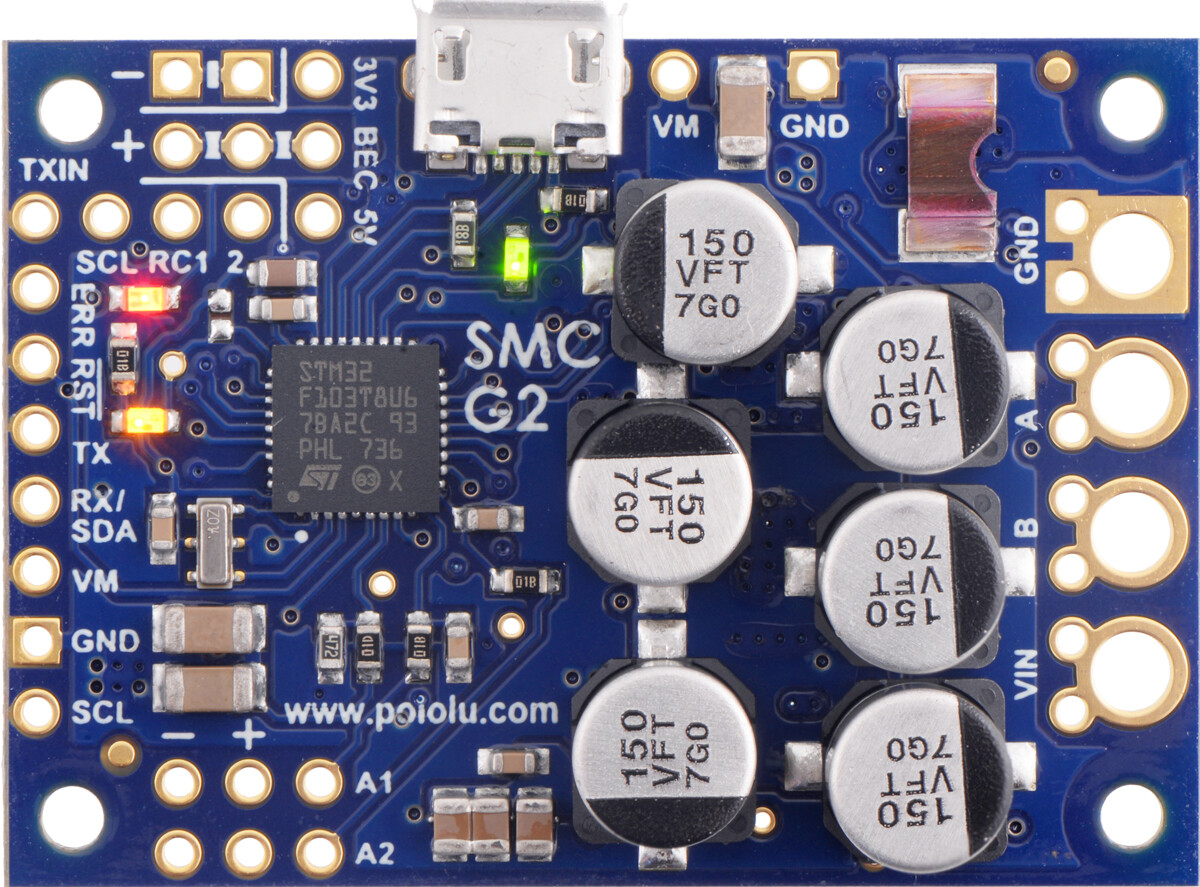

Hvis du skal finde ud af, hvilken version du har, kan du blot tilslutte den via USB til en computer, og SMC-softwaren vil fortælle dig det. Til hurtig visuel identifikation uden computer kan du identificere denne version fra den lige store SMC G2 24v19 ved hjælp af nummeret 150 ad de høje, sølvfarvede elektrolytkondensatorer.

Denne version har stiftstykker og klemmeblokke, som er inkluderet, men som ikke er loddet. Derfor kræves der lodning for at bruge dem.

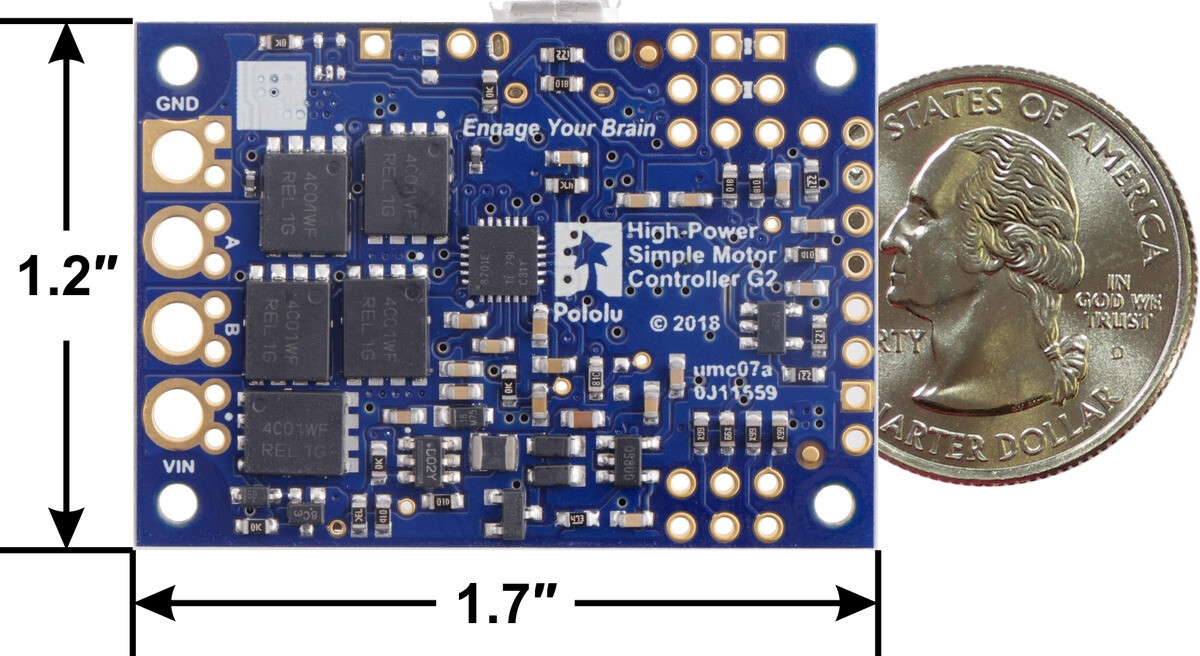

Mål (uden medfølgende hardware)

• Størrelse: 1,7″ × 1,2″ × 0,42″
• Vægt: 9,7 g

Generelle specifikationer

• Motorporte: 1
• Styringsgrenade:
  • USB
  • ikke inverteret TTL seriel
  • I2C
  • RC-servopulser
  • analogt spænding. Erkender automatisk baudrater mellem 1200 og 500.000 bps eller kan indstilles til enhver fast baudrate i dette område.
• Minimumsdriftspænding: 6,5 V
• Maksimal driftsspænding: 30 V
• Kontinuerlig strøm pr. kanal: 25 A. Typiske resultater ved stuetemperatur uden kølelegeme.
• Maksimal PWM-frekvens: 22,5 kHz
• Maksimal logisk spænding: 3,3 V. Alle digitale indgange er 5 V-tolerante.
• Polaritetsbeskyttelse?: Ja
• Version: G2 18V 25A (30 V maks., 25 A maks. kontinuerligt)
• Er er loddet? N

Downloads

• User's GuideAnleitung
• Dimension
• Software and Drivers for Windows
