Pololu Basic SPDT Relæ Carrier med 12VDC Relæ (Delvist sæt) 1-Kanal Relæmodul 2483

Oversigt

Pololu Basis Relaissteuerungsmoduler gør det muligt at styre en enkeltpolig, dobbeltkontakt (SPDT) kontakt med lavspændings- og lavstrømsstyresignaler. Modulerne fås med 5 V og 12 V relæer – Omron G5LE-14-DC5 eller G5LE-14-DC12.

Bordpladen er tilgængelig uden relæer eller stik, så dem der ønsker at bruge egne relæer med den fælles pinbevidning og “sukkerkugle”-form, kan få dem. Vi tilbyder også flere dual-relæ bordplademoduler.

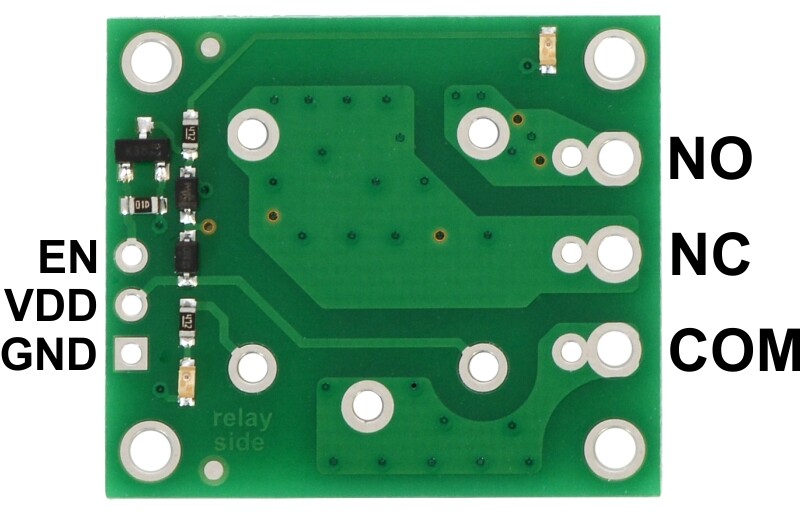

Bordpladen har tre relæstyringspins med en afstand på 0,1″, som er kompatible med standard-Lötfreien Breadboads og Servo-kabelbokse. Den bestykte version af denne plade har en lige 0,1″ stiftstang, der er loddet til disse stifter, mens den delkit-version indeholder en lige 8×1 og ret 0,1″ stiftstang, som kan opdeles i 3×1 stykker og loddes ind. Relæstyringspinsene er ført til et sæt store pads, der er beregnet til brug med en 3-polig klemle med 5 mm afstand, samt et sæt mindre pads med en afstand på 0,2″, hvilket gør dem kompatible med 0,1″ Perfboards.

Specifikation

• Komfortabelt layout

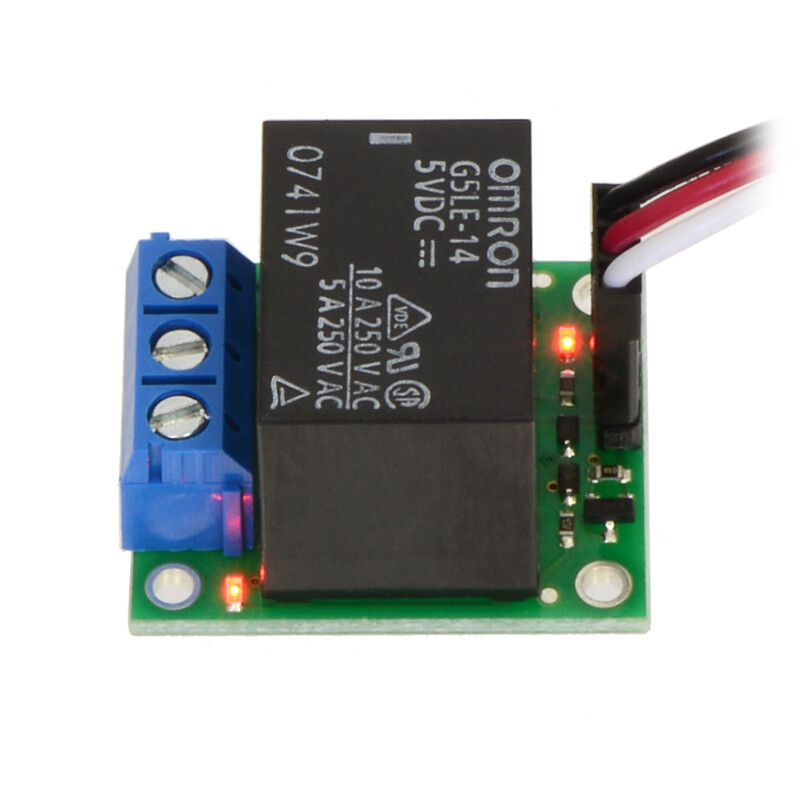

• To LED’er til at vise spolebetjeningen
• Zenerdiod for hurtig strømstød ved relæspolen
• Elektriske ruteafstandskrav ved relæskiftepunktet

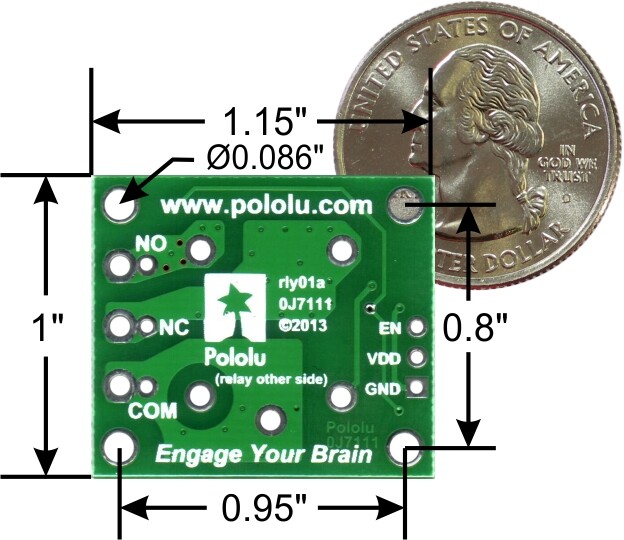

• Størrelse: 1″ × 1,15″ × 0,1″
• Vægt: 16 g

Leveringsomfang

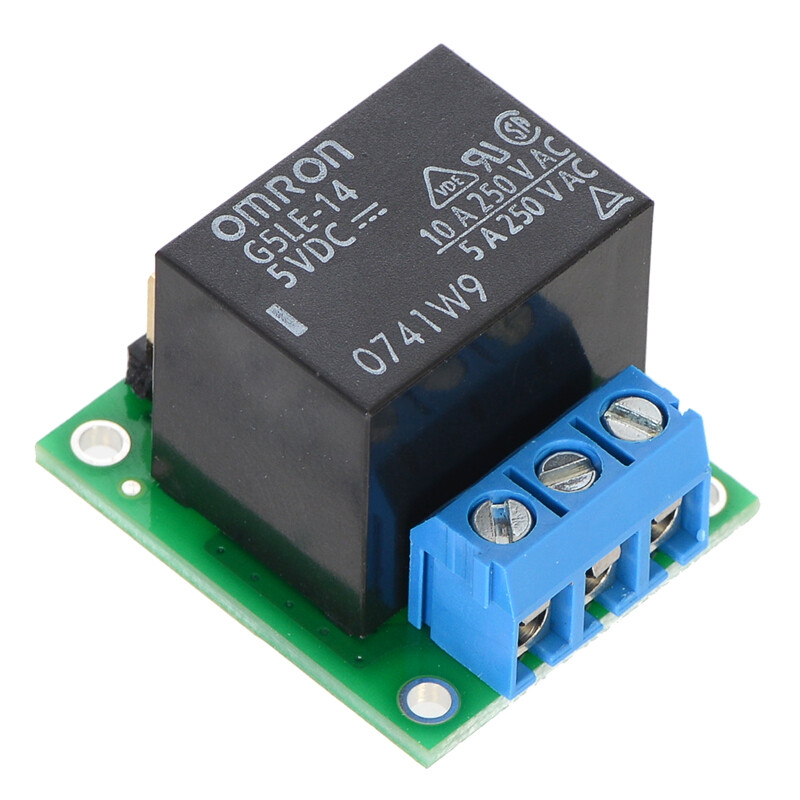

1x Pololu Basic SPDT Relækontakt med 12VDC relæ (del af sæt)

Downloads

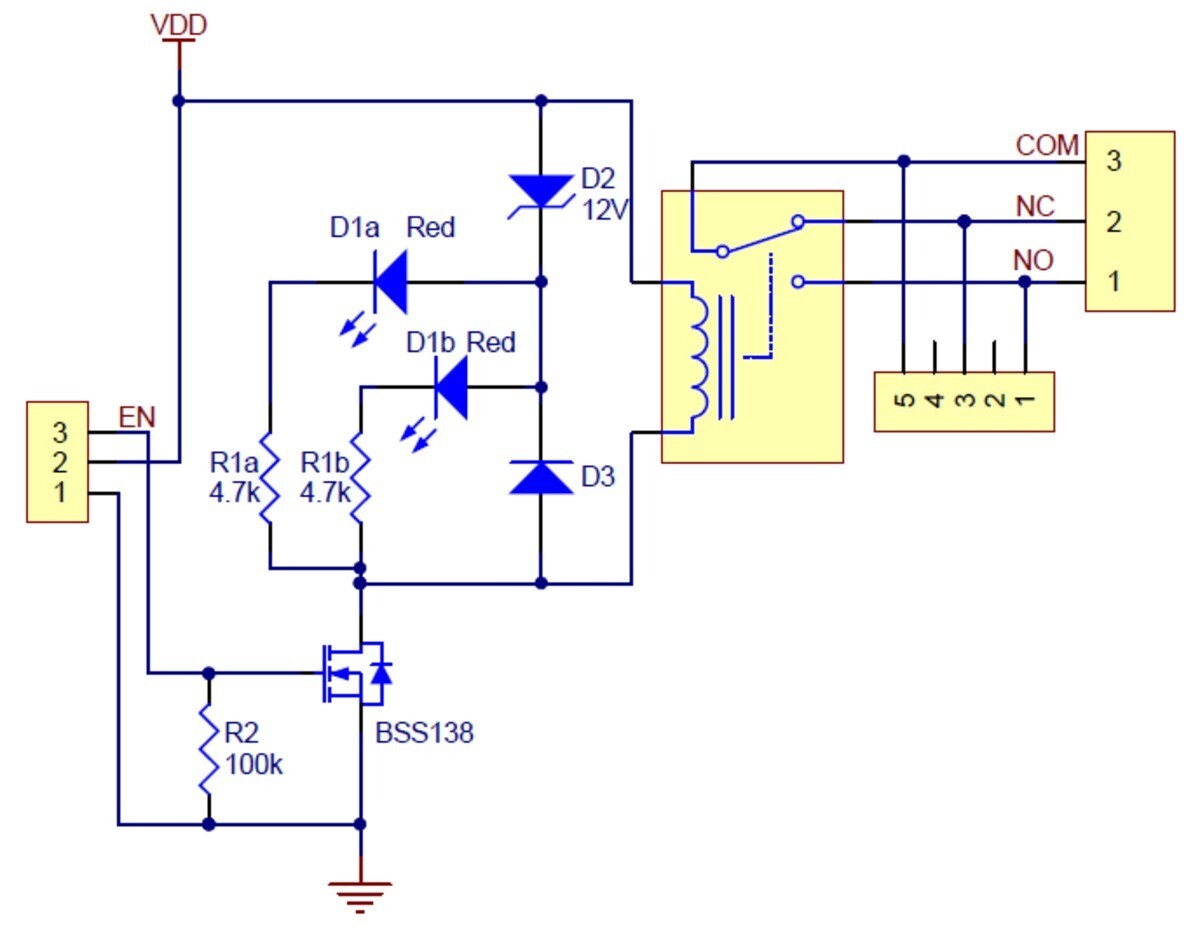

• Schematic diagram
• Omron G5LE datasheet
• BSS138 N-channel MOSFET datasheet
• Drill guide

Yderligere information
