Pololu 22T Track Set – Hvid 3032

Oversigt

Antriebskettemølle er designet til brug med 3 mm D-wave, f.eks. dem, der bruges i vores mikro-metalgearkasser og mini-plastgearkasser. Dette er de samme gear og kædegear, som vi bruger til vores Zumo-chassis og robotter, men i en anden farve.

De fleksible, enhedsstille silikonskinner fås i to længder, enten med 22 eller 30 tænder, som passer ind i gear og drejekollet. 22T-sættet med en samlet længde på mindre end 90 mm er langt nok til at blive brugt som et drivsystem til en Mini Sumo Robot.

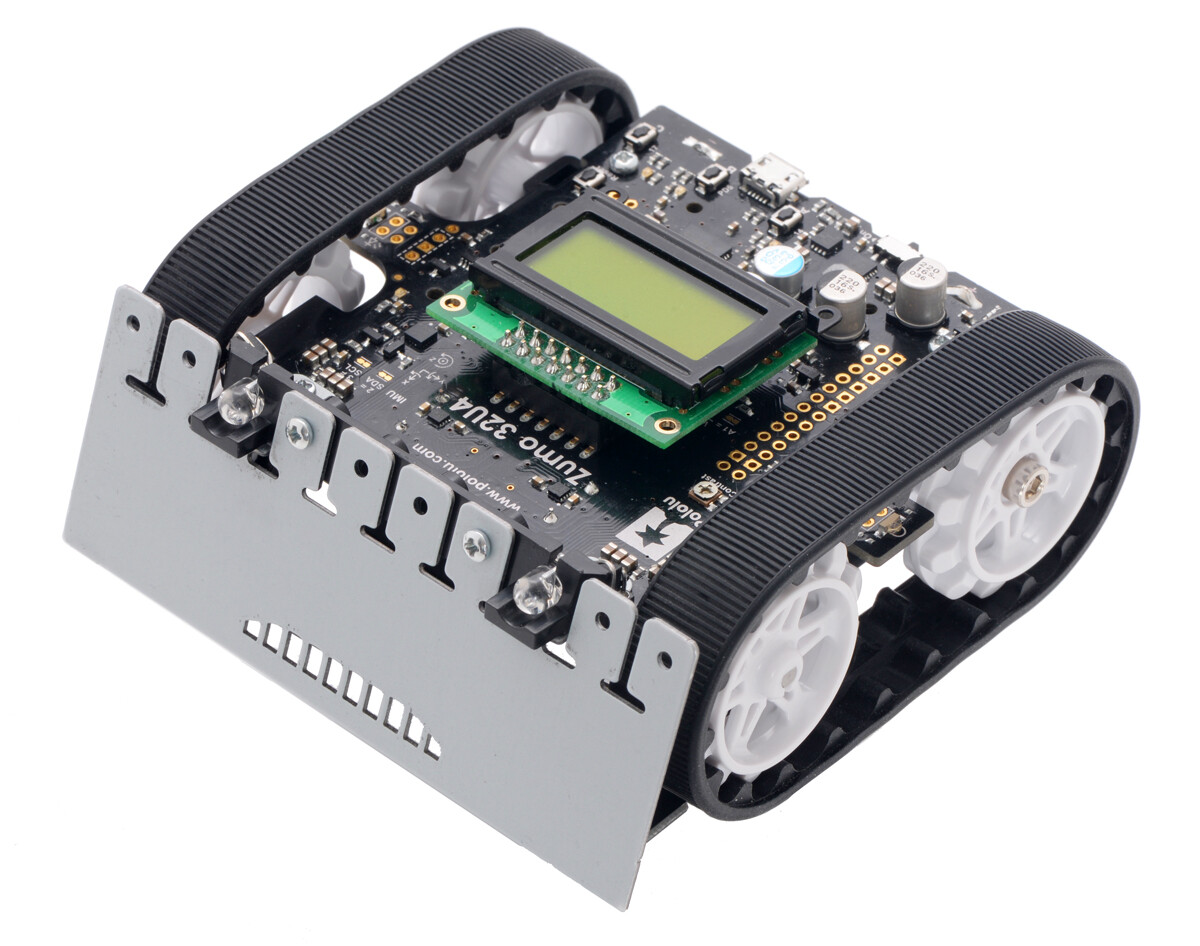

Antriebskettemølle er konstrueret, så de sikkert kan monteres på vores mikro-metalgearmotorer, 15,5D mm metalgearmotorer og mini-plastgearmotorer med 3 mm D-wave udgange. Hos vores Zumo-robotter er disse gearmotorer beregnet til at blive monteret med den øgede kant på siden af drivritzelen væk fra motoren, men hvis du ikke bruger et Zumo-chassis, kan du montere drivritzelen i 3 mm D-wave udgange i enhver ønsket retning.

Tekniske data

• Diameter på hul: 35 mm (1,38″)
• Diameter med spor: ca. 39 mm (1,54″)
• Sporbredde: 14,6 mm (0,57″)

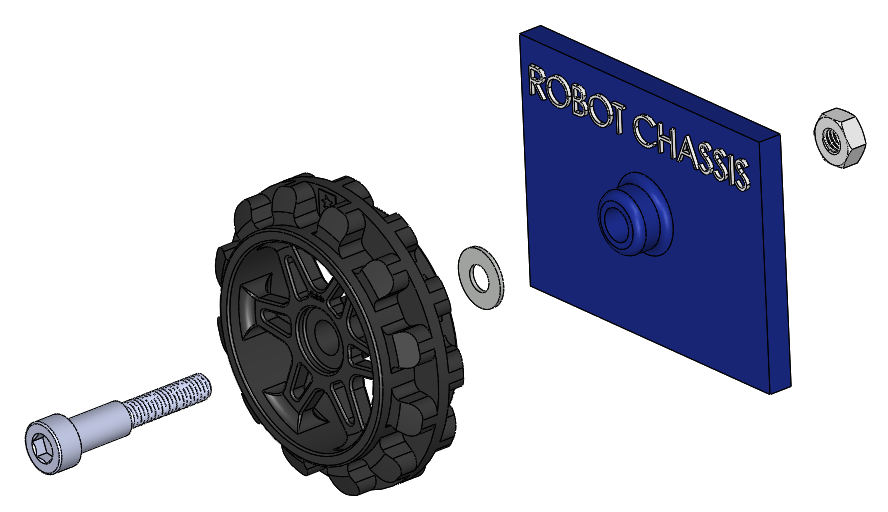

Den gevindede del af skulterskruen kan skæres til den ønskede længde.

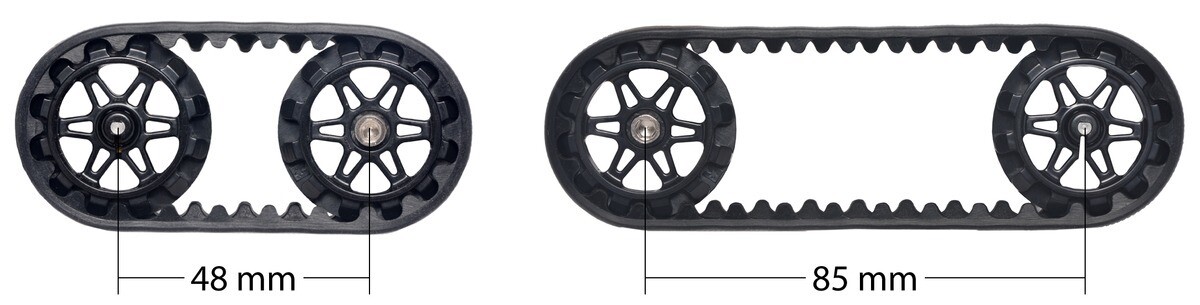

Det ideelle afstand mellem midtpunktet af de to tandhjul er ca. 48 mm for 22T-spor og 85 mm for 30T-spor. Da caterpillarne er elastiske, opretholder de spændingen, selvom du ikke nøjagtigt overholder denne afstand. Men hvis afstanden er for lille, vil de være løse og glide mere; hvis afstanden er for stor, vil tandhjulene blive yderligere belastet, og motoren kan muligvis ikke dreje så godt.

Leveringsomfang

2x silikoneføring

2x ABS-drejefælge

2x ABS-Ritzel til frihjul

2x skulderbolte M3 med 5 mm gevind

2x skulderbolte M3 med 12 mm gevind

2x Unterlegringe og M3 møtrier

Downloads

• Dimension diagram of the Pololu Track Set
