Pololu QTR-HD-11A Refleksensorarray: 11-kanal, 4 mm afstand, analogt udgang 4211

Oversigt

Disse reflekssensorer har et lineært array af infrarøde sender-/fototransistor-parmoduler i en konfiguration med høj (4 mm afstand) eller medium tæthed (8 mm afstand), hvilket gør dem velegnede til applikationer, der kræver detektering af ændringer i refleksivitet. Denne ændring i refleksivitet kan forårsages af både en farveændring på et fast afstand, f.eks. ved optagelse af en sort linje på hvid baggrund, eller af en ændring i afstand eller tilstedeværelsen af et objekt foran sensoren. Der er en række forskellige antal og tætheder af sensorer tilgængelige, så du kan vælge den ideelle konfiguration til din applikation. Da udgangene alle er uafhængige, kan du kun forbinde nogle få kanaler for at opnå en ujævn eller ikke-standard afstand mellem sensorerne.

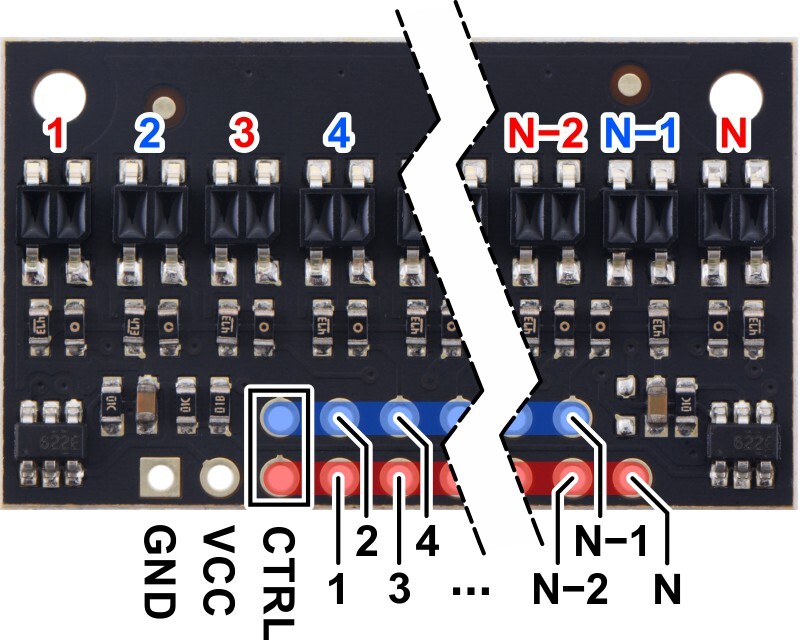

Im Gegensatz til vores oprindelige QTR-sensormoduler har disse enheder indbyggede LED-drivere, der giver mulighed for lysstyrkekontrol, som er uafhængig af strømforsyningen og kan variere fra 2,9 V til 5,5 V, samt muliggør et valgfrit dæmpning på enhver af de 32 mulige lysstyrkeniveauer. Ved High-Density (HD)-moduler med fem eller flere sensorer er der separate kontroller for de ulige og lige LED’er, hvilket giver dig yderligere muligheder for at registrere det lys, der reflekteres under forskellige vinkler. Yderligere information om brugen af denne funktion findes i afsnittet “Emitter-kontrol” nedenfor.

Specifikation

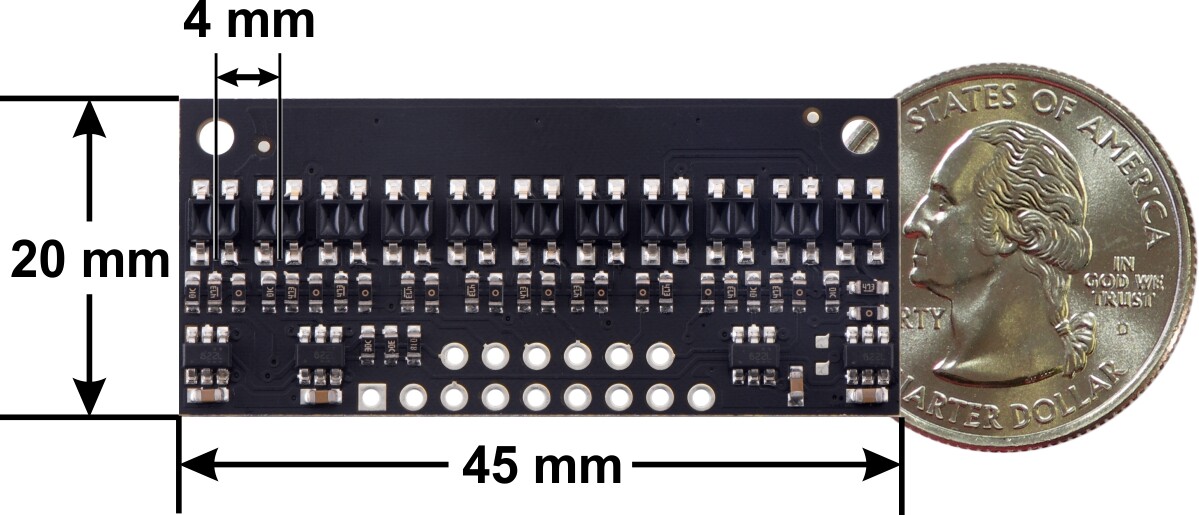

• Dimensioner: 45,0 × 20,0 × 2,5 mm
• Driftsspænding: 2,9 V til 5,5 V
• Sensor type: QTR
• Antal sensorer: 11
• Sensordistanse: 4 mm
• LED-strøm ved fuld lysstyrke: 30 mA (uafhængigt af forsyningsspændingen)
• Max-Boardstrøm: 185 mA
• Udgangsformat: Analoge spændinger (0 V til VCC)
• Optimal afstand: 5 mm
• Maksimalt anbefalet afstand: 40 mm
• Vægt: 2,6 g

Leveringsomfang

1x Pololu QTR-HD-11A Refleksionssensore-array: 11-kanal, 4mm rastermål, analog udgang

Downloads

• Datasheet

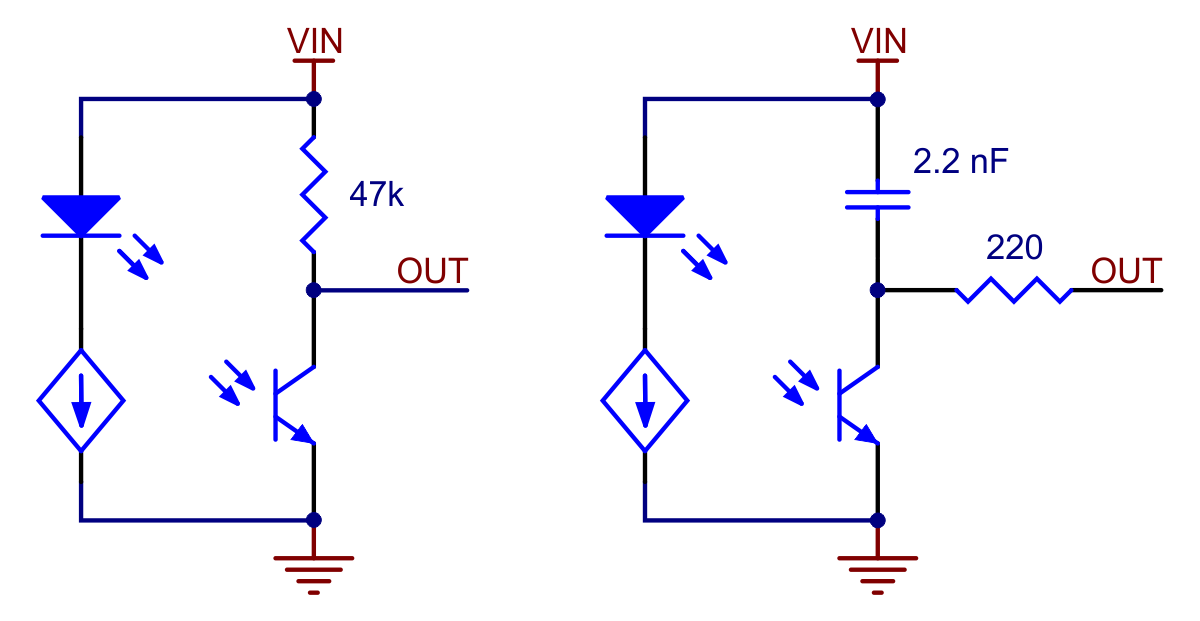

• Schematic
• Dimension
