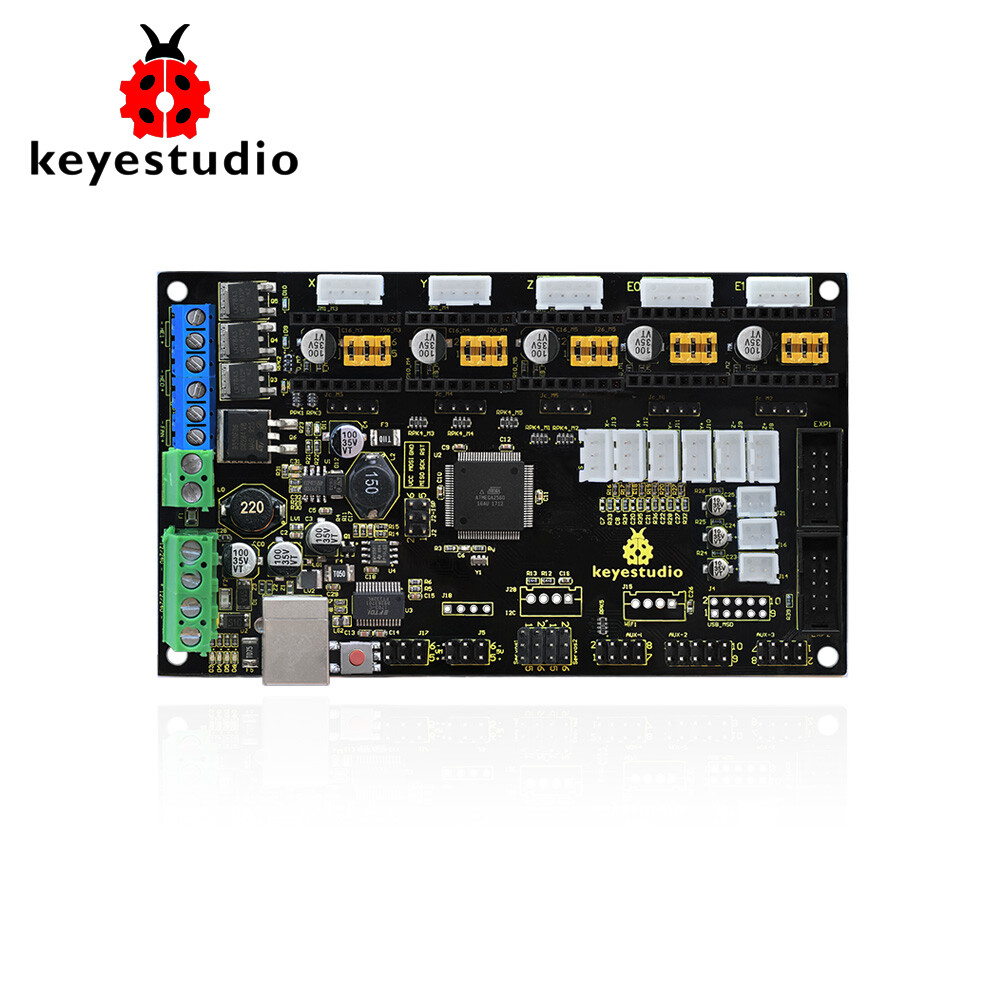

Keyestudio MKS Gen V1.4 3D-printer controller board til Arduino Mega RAMPS 1.4 A4988 DRV8825 driver

Keyestudio 3D MKS Gen V1.4 Printer-Motherboard-Controller Kombiner og forbedr aktiveringsløsningen af RAMPS 1.4– og Arduino Mega 2560Printplade til en fantastisk singleboard. Keyestudio 3D MKS Gen V1.4 Printer Motherboard Controller er en optimal 3D-printer controller løsning til din RepRap 3D printer.

Funktioner

• Integrer 2560 og ramps1.4 i et printkort for at løse de komplekse interfaces og det problematiske issue med at kombinere ramps1.4.

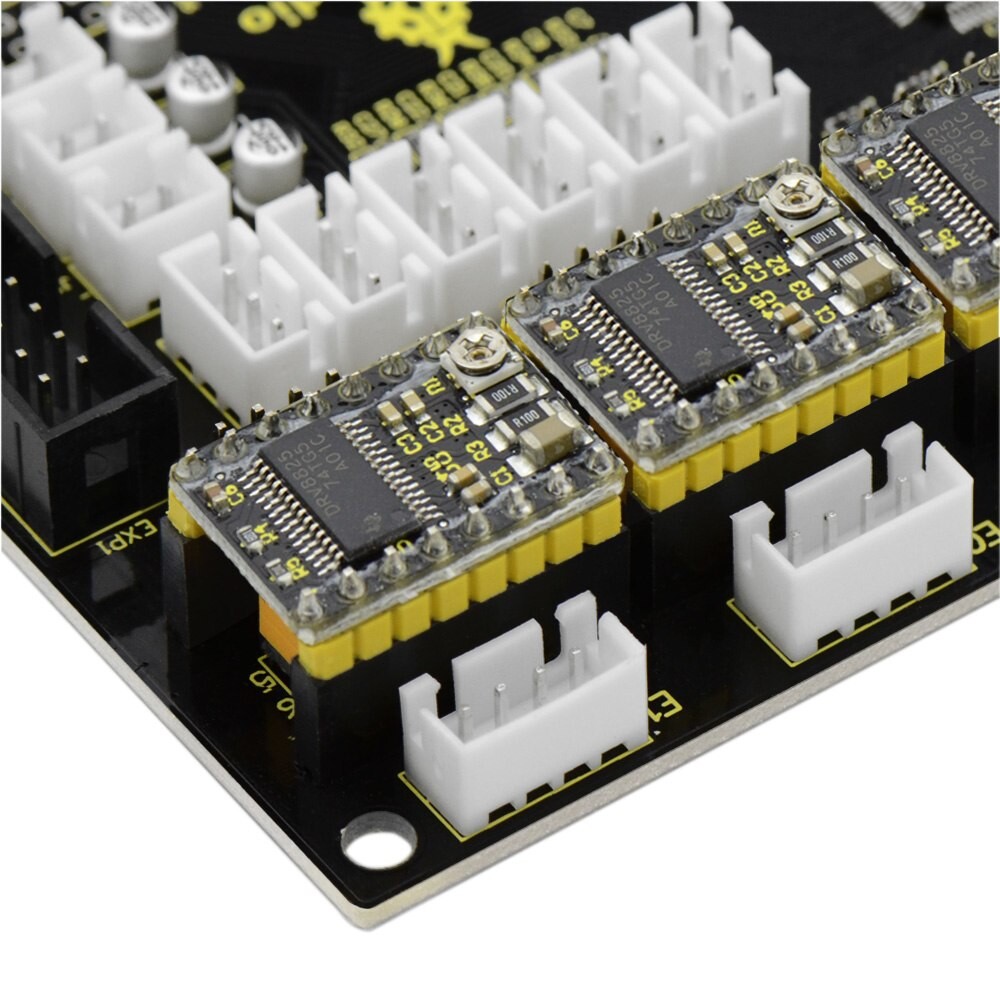

• Udskiftelig motordriver, understøtter 4988-driver og 8825-driver.
• Bredeplade med høj kvalitet 4-lags platin og speciel behandling for termisk optimering; ramps er et 2-lags board.
• Brug af en højtydende MOSFET med bedre varmeafledning.
• Brug af en dedikeret strømforsyning til at understøtte et input på 12-24 V for at løse problemet med spændingsfald, der omdannes til varme i chippen.
• For at acceptere en 24 V-indgang kan varmepladestrømmen reduceres til 1/4 under samme systemeffekt, hvilket effektivt løser problemet med opvarmning af varmepladsens MOS-rør.
• Firmware kan bruge den open source firmware Marlin, og dens konfiguration er nøjagtigt den samme som ramps1.4, og den kan direkte erstatte ramps1.4.
• Kan direkte tilsluttes til Ramps1.4, 2004LCD-styrekort og 12864LCD-styrekort.
• Fjern motorpuls- og retningsudgangstilkoblingen for at gøre det nemt at tilslutte en ekstern højstrømsmotorstyrekreds (f.eks. 2A, 5A).

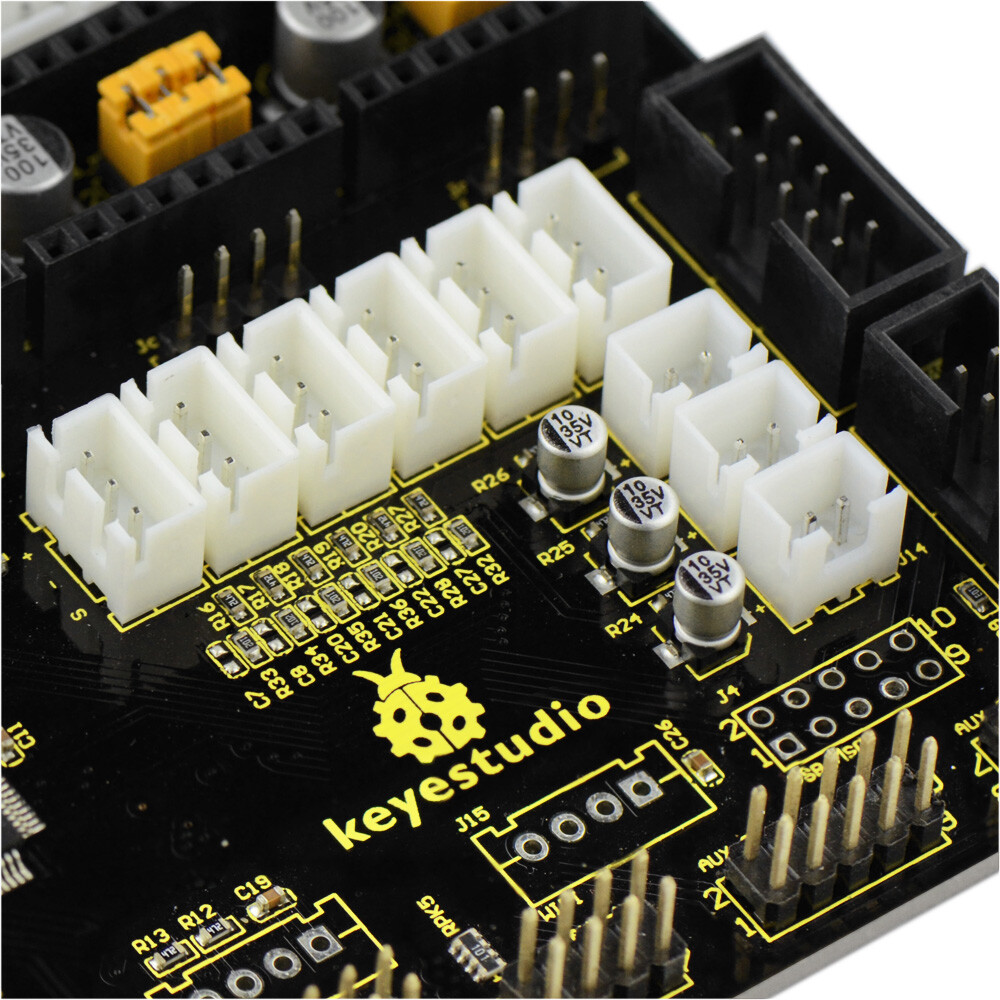

• Reserver de Servo-grænseflader, AUX-1, AUX-2 på Ramps1.4, som leverer tre 5-V og tre 12-V udgangsgrenseflader.
• Denne plade er en opgradering af MKS Gen V1.2-kortet, som forbedrer strømstyringen og stabiliteten i USB-kommunikationen.

Forsendelsesliste

• keyestudio MKS BaseV1.4 3D-Drucker-controller-kort

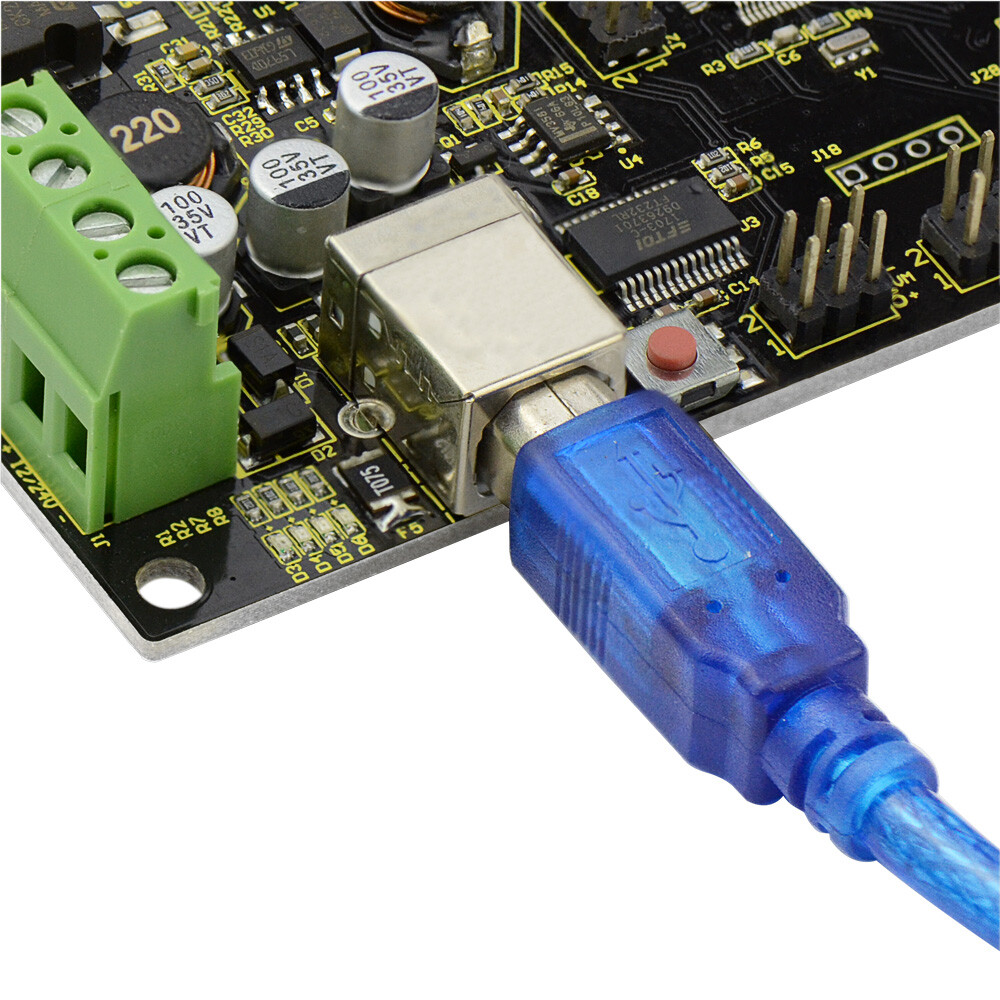

• USB-kabel

Downloads

• WikiHersteller-Wiki
