Keyestudio ESP8266 WI-FI Udviklingskort CP2102-GMR til Arduino med kabel

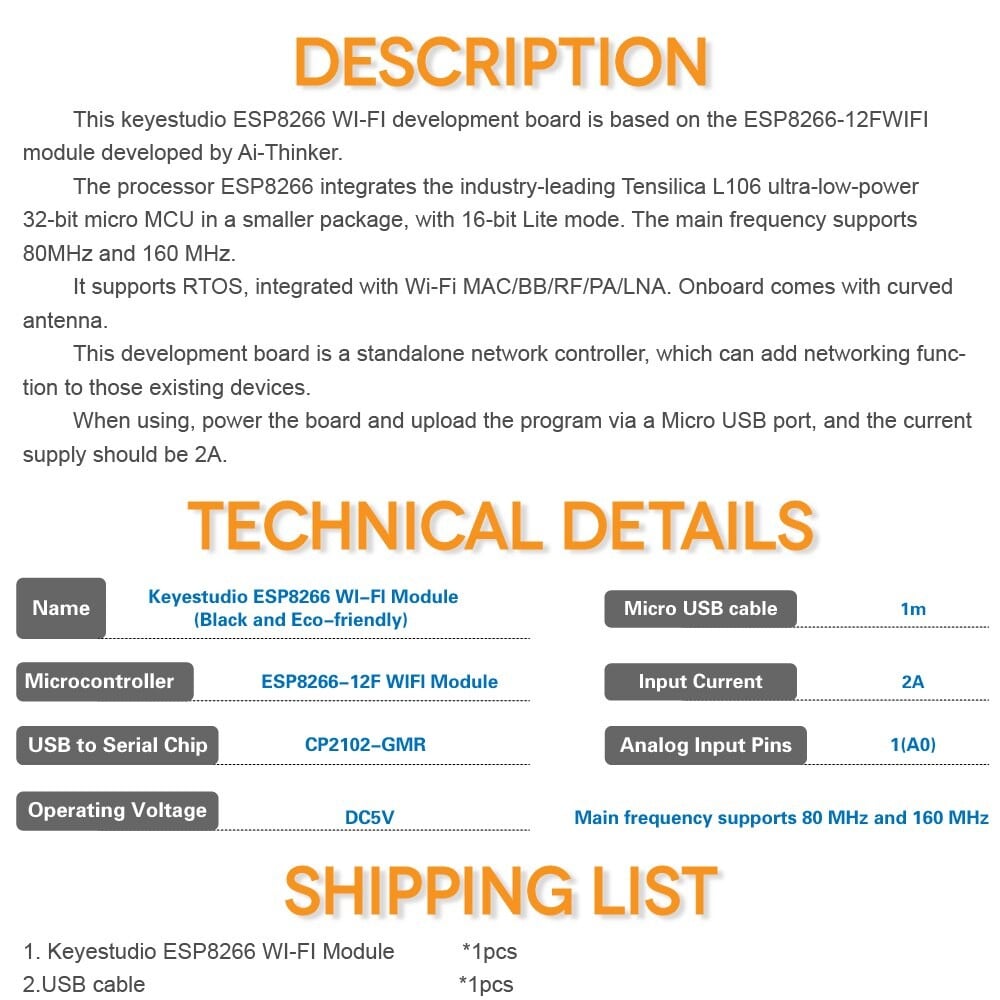

Dette Keyestudio ESP8266 WI-FI udviklingskort baseret på den af Ai-Thinker udviklede ESP8266-12F WIFI-modulProcesoren ESP8266 integrerer den førende inden for branchen 32-bit mikro-MCU Tensilica L106 med ekstremt lav strømforbrug i et mindre kabinet med 16-bit Lite-tilstand. Hovedfrekvensen understøtter 80 MHz og 160 MHz.

Det understøtter RTOS, integreret med Wi-Fi MAC/BB/RF/PA/LNA. Onboard kommer med bøjet antenne. Dette udviklingskort er en selvstændig netværkscontroller, der kan tilføje netværksfunktioner til eksisterende enheder. Slå kortet til, når du bruger det, og upload programmet via en Micro-USB-port. Strømforsyningen bør være på 2 A.

Tekniske detaljer

• Mikrokontroller: ESP8266-12F WIFI-modul
• USB-til-seriel chip: CP2102-GMR
• Driftsspænding: DC5V
• Indgangsstyrke: 2A
• Understøtter hovedfrekvens 80 MHz og 160 MHz
• Analogindgangspincer: 1(A0)

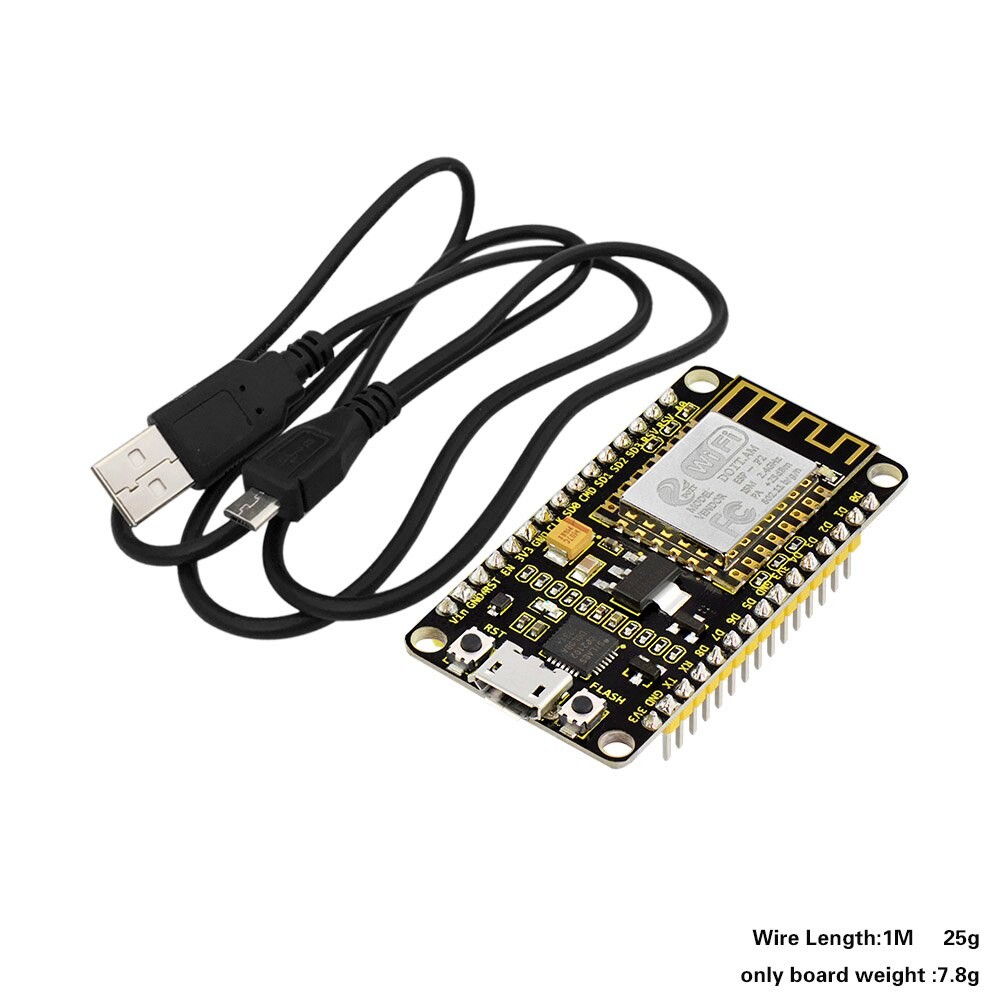

• Micro-USB-kabel: 1 m

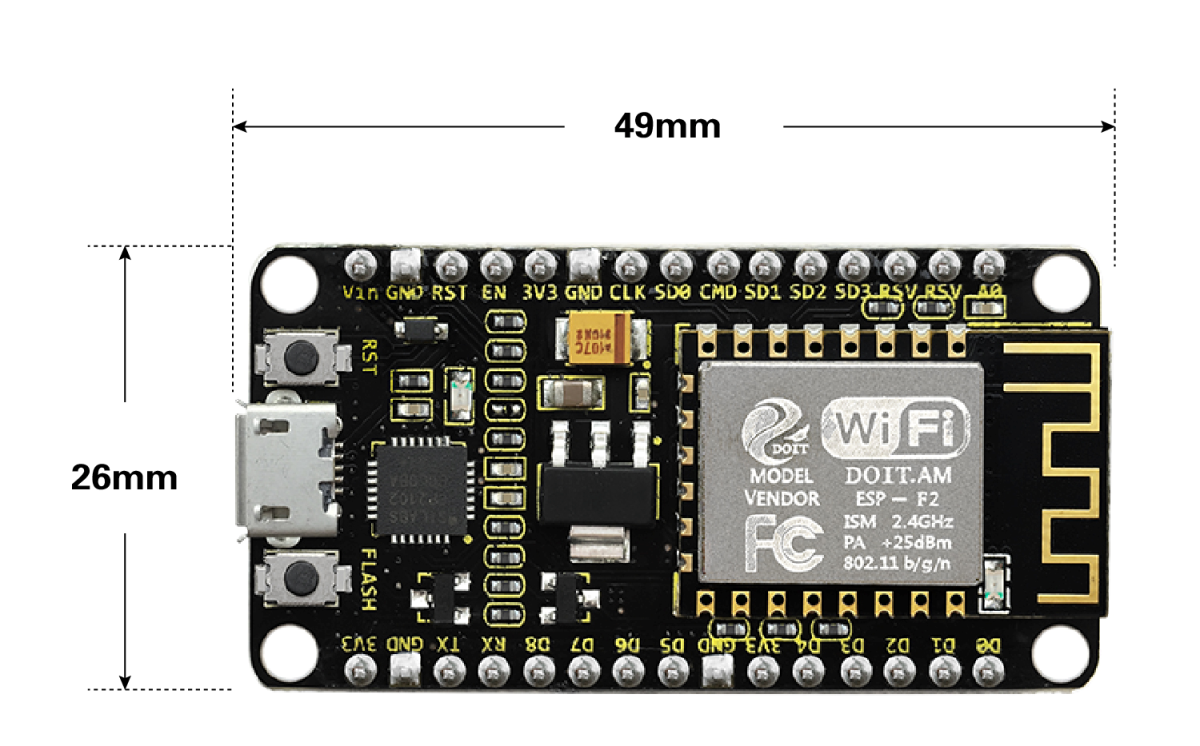

• Mål: 49 mm x 26 mm x 12 mm

Komponenter og grænseflader

Hier ist eine Erklärung, was jedes Element und jede Schnittstelle des Boards hat:

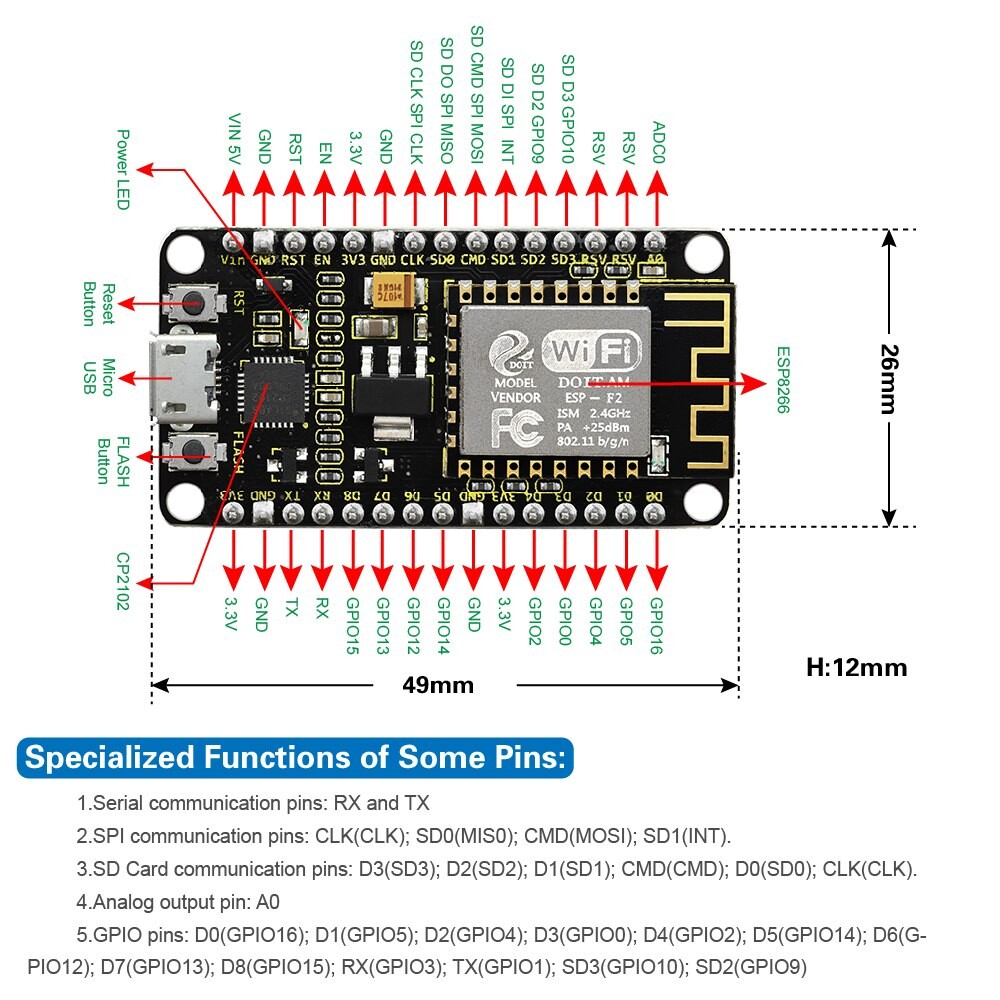

Specielle funktioner for nogle pins

• Serielle kommunikationspinde: RX og TX
• SPI-kommunikationspinde: CLK(CLK); SD0(MIS0); CMD (MOSI); SD1(INT).
• Kommunikationspinde for SD-kortet: D3(SD3); D2 (SD2); D1 (SD1); CMD(CMD); D0(SD0); CLK(CLK).
• Analoge udgangspin: A0
• GPIO-pinde: D0 (GPIO16); D1 (GPIO5); D2 (GPIO4); D3 (GPIO0); D4 (GPIO2); D5 (GPIO14); D6 (GPIO12); D7 (GPIO13); D8 (GPIO15); RX (GPIO3); TX (GPIO1); SD3 (GPIO10); SD2(GPIO9)

Downloads

• WikiHersteller-Wiki
