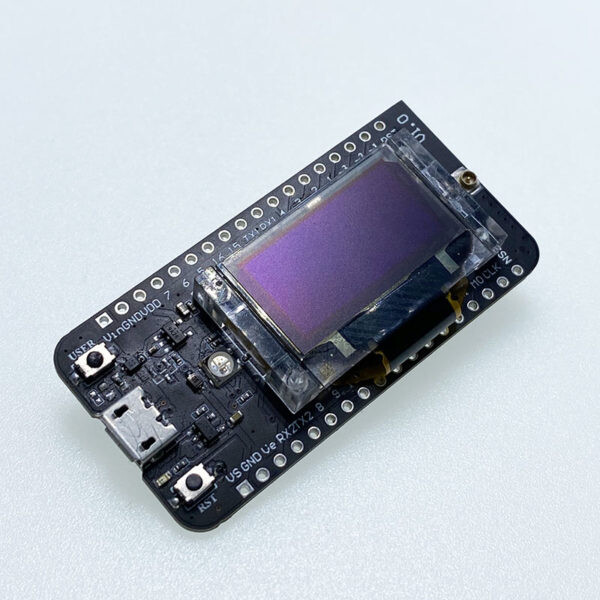

Heltec CubeCell GPS-6502 LoRa/LoRaWAN Dev Board (HTCC-AB02S)

CubeCell (TM)-serien er baseret på ASR605x (ASR6501, ASR6502). Disse chips er allerede integreret i MCU’en i PSoC® 4000-serien (ARM® Cortex® M0+ kerne) og SX1262. Vi har foretaget omfattende migration og udvikling for at sikre perfekt understøttelse af Arduino®, for at LoRaWAN-protokollen kan køre stabilt, og for nemt at kunne tilslutte lithiumbatterier og solmoduler.

HTCC-AB02S er er et udviklingskort. Integreret AIR530Z GPS-modul, brugervenligt for udviklere, let at verificere kommunikationsløsninger.

Vigtigste funktioner

• Fremragende kompatibilitet med Arduino!
• CE- og FCC-certificering
• Baseret på ASR605x (ASR6501, ASR6502) er disse chips allerede integreret i MCU’en i PSoC® 4000-serien (ARM® Cortex® M0+ kerne) og SX1262.
• LoRaWAN 1.0.2-kompatibilitet
• Ultra-Lavt Strømforbrug, 3,5 µA i dvale
• Onboard-SH1.25-2-Batteritilkobling, integreret lithiumbatteristyringssystem (lade- og afladestyring, overladningsbeskyttelse, batteristrømsdetektion, automatisk skift mellem USB- og batteristrøm)
• God impedansjustering og stor kommunikationsafstand.
• Integreret solenergi administrationssystem, kan direkte forbindes med et 5,5~7V solcellepanel.
• Micro-USB-interface med fuld ESD-beskyttelse, kortslutningsbeskyttelse, HF-afskærmning og andre beskyttelsesforanstaltninger.
• Integreret CP2102 USB-til-serielport chip, praktisk til at downloade programmer og udskrive debuginformation.
• Indbygget 0,96-tommers OLED-display med 128*64 punkter, der kan bruges til at vise debuginformationer, batteriniveau og anden information.
• Ultra-Lavt Strømforbrug, 21 µA i dvale
• Bruger Air530 GPS-modul, understøtter GPS/Beidou dual-mode positionsystem

Specifikationer

• Mikrocontroller: ASR6502 (48 MHz ARM® Cortex® M0+ MCU)
• LoRa-chipp: SX1262
• Frekvens: 863~928 MHz
• Maks. Sendeeffekt: 22 ± 1 dBm
• Maks. modtagelsesfølsomhed: -135 dBm
• Hardware-ressourcer
  • UART x 2
  • SPI x 2
  • I2C x 2
  • SWD x 1
  • 12-bit ADC-indgang x 3
  • 8-kanals DMA-motor
  • GPIO x 16
• Lagring
  • 128 KB FLASH
  • 16 KB SRAM
• Strømforbrug: Dyb søvn 21 µA
• Driftstemperatur: -20 ~ 70
• Mål: 55,9 x 27,9 x 9,5 mm

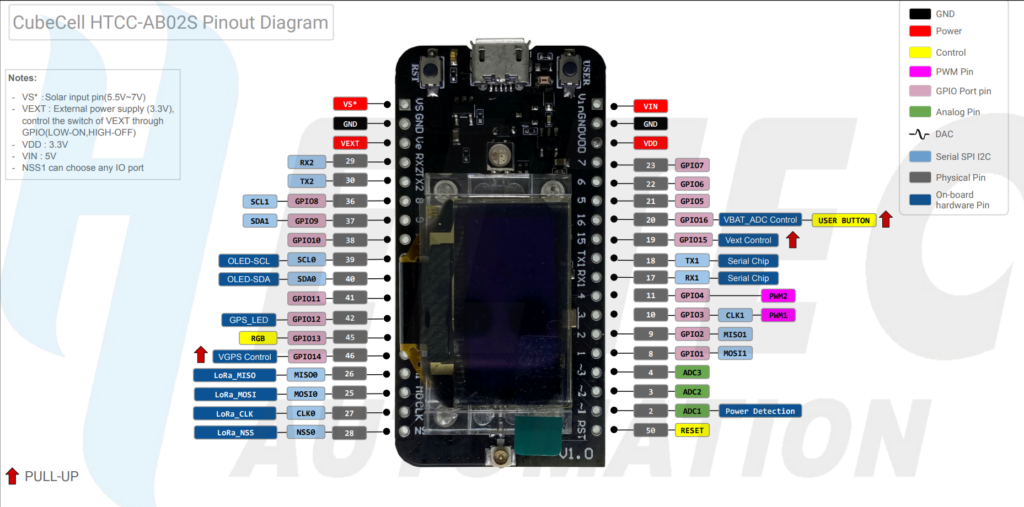

• Interface
  • Micro USB x 1
  • LoRa-antennegrænseflade (IPEX) x 1
  • 18 x 2,54 ben x 2
• Batteri: 3,7 V Lithium-batteri til strømforsyning og opladning
• Solenergi: VS-stift kan forbindes til et solpanel med 5,5 ~ 7 V
• USB-til-seriel chip: CP2102
• Batteri: 3,7 V Lithium (SH1.25 x 2-kontakt)
• Skærmstørrelse: 0,96-tommers OLED

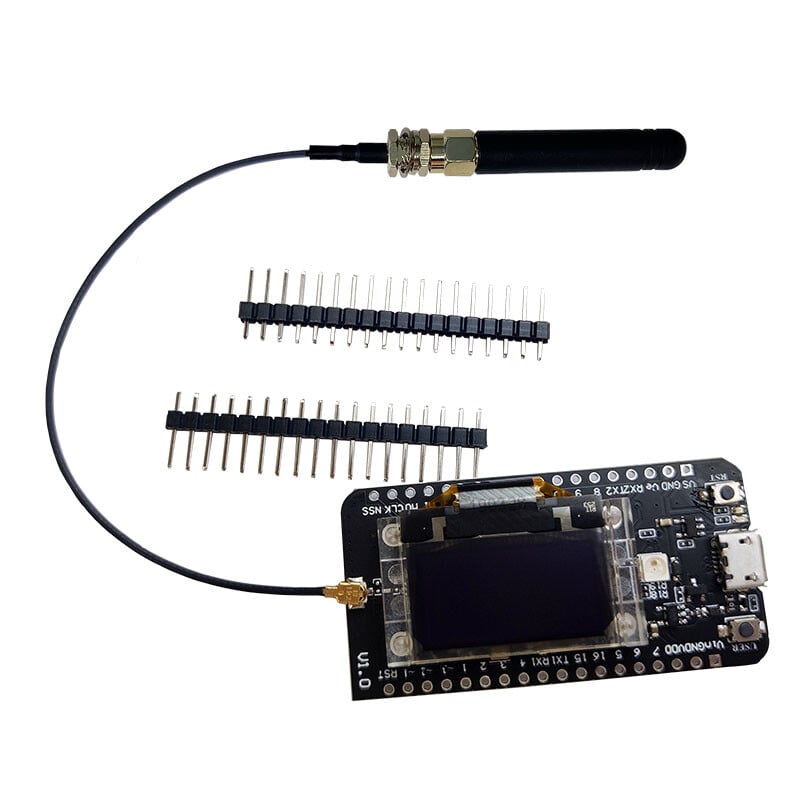

Pakkeliste

• CubeCell AB02S GPS-6502 x1
• Antenne x1
• SH1.25×2 Batteritilslutning x1
