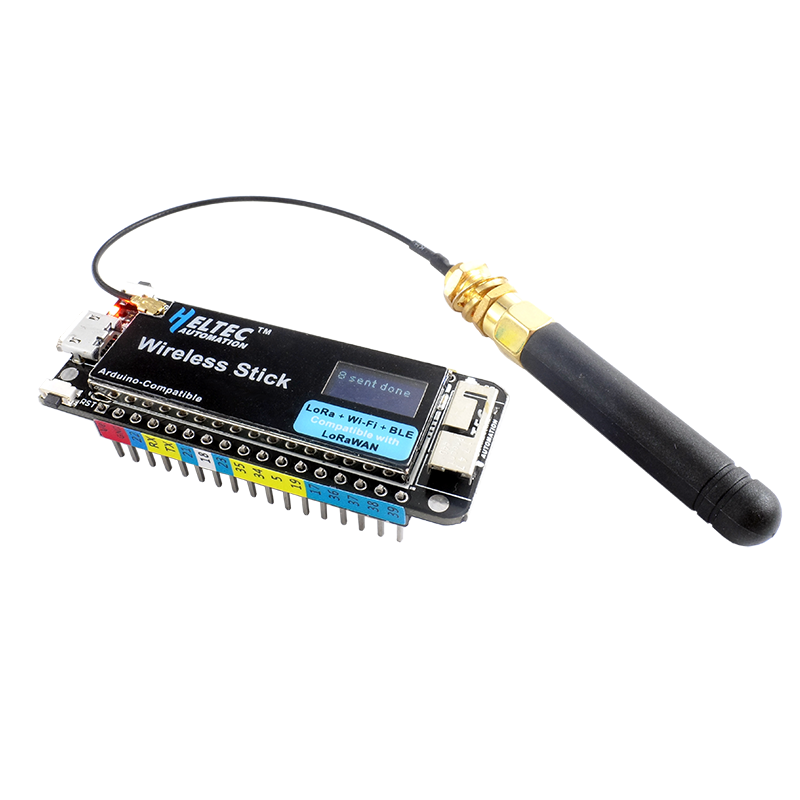

Heltec ESP32 Wireless Stick V3 LoRaWAN 868MHz BLE Meshtastic SX1262

Heltec ESP32 trådløst stick V3 LoRaWAN BLE Meshtastic, SX1262 LoRa-Nodechip. Baseret på WiFi LoRa 32 har det en mindre størrelse, et 0,49-tommers OLED-display og bedre RF-egenskaber.

Vigtigste funktioner

• Mikroprocessor: ESP32-S3FN8 (Xtensa® 32-bit LX7 dual-core processor, fem-stegs pipeline rack-struktur, hovedfrekvens op til 240 MHz).
• SX1262 LoRa-Nodechip.
• USB-anslutningstype C med komplet spændingsregulator, ESD-beskyttelse, kortslutningsbeskyttelse, HF-afskærmning og andre beskyttelsesforanstaltninger.
• Onboard-SH1.25-2-Batteritilkobling, integreret lithiumbatteristyringssystem (lade- og afladestyring, overladningsbeskyttelse, batterispændingsdetektion, automatisk skift mellem USB- og batterienergi).
• Integreret WiFi, LoRa, Bluetooth med tre netværksforbindelser, Onboard-WLAN, dedikeret Bluetooth-metalantenne med 2,4 GHz, Reserveret IPEX-interface (U.FL) til LoRa-brug.
• Integreret 0,49-tommers OLED-display med 64 x 32 punkter, der kan bruges til at vise debuginformationer, batteriniveau og anden information.
• Integreret CP2102-chip til USB-til-serielport, praktisk til at downloade programmer og udskrive debuginformation.
• Understøtter Arduino-udviklingsmiljøet.
• Vi tilbyder Arduino®-biblioteket ESP32 + LoRaWAN-protokol. Dette er en standard LoRaWAN-protokol, der kan kommunikere med ethvert LoRa-gateway, der kører LoRaWAN-protokollen. For at køre denne kode kræves der en unik licens.
• Med godt HF-schaltkreissdesign og strømbesparende design.

Specifikationer

• Mikrochip: ESP32-S3FN8 (Xtensa® 32-bit lx7 Dual-Core-processor)
• LoRa-Nodechip: SX1262
• USB-til-seriel chip: CP2102
• Frekvens: 863~928 MHz
• Maks. Sendeeffekt: 21 ± 1 dBm
• Maks. modtagelsesfølsomhed: -134 dBm
• WLAN: 802.11 b/g/n, op til 150 Mbit/s
• Bluetooth: Bluetooth LE: Bluetooth 5, Bluetooth Mesh

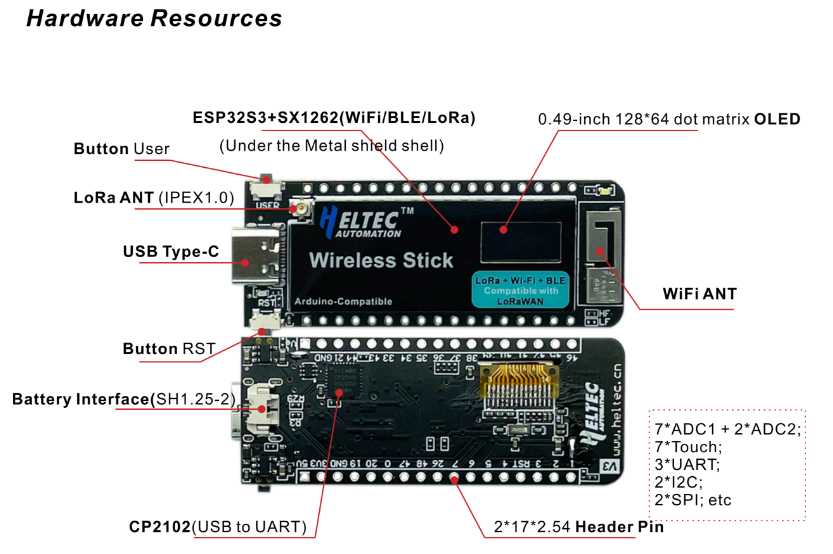

• Hardware-ressourcer
  • 7*ADC1 + 2*ADC2
  • 7*Touch
  • 3*UART
  • 2*I2C
  • 2*SPI
  • USW.
• Display: 0,49 zoll OLED
• Lagring
  • 384 KB ROM
  • 512 KB SRAM
  • 16 KB RTC SRAM
  • 8 MB SiP Blitz
• Batteri: 3,7 V Lithiumbatteripåvirkning og opladning
• Driftstemperatur: -20 ~ 70
• Mål: 58,08 * 22,6 * 8,2 mm
• Interface
  • Typ-C USB
  • 2 * 1,25 Lithiumbatteri-interface
  • LoRa ANT (IPEX1.0)
  • 2 * 17 * 2,54 Header-stift

Pakkeliste

• Trådløst stick x1
• Klistrefladegangul x1
• SH1,25 × 2 Batteriforsyning x1
• Pin-kort klistermærke x1

Downloads

• WikiHersteller-Wiki
