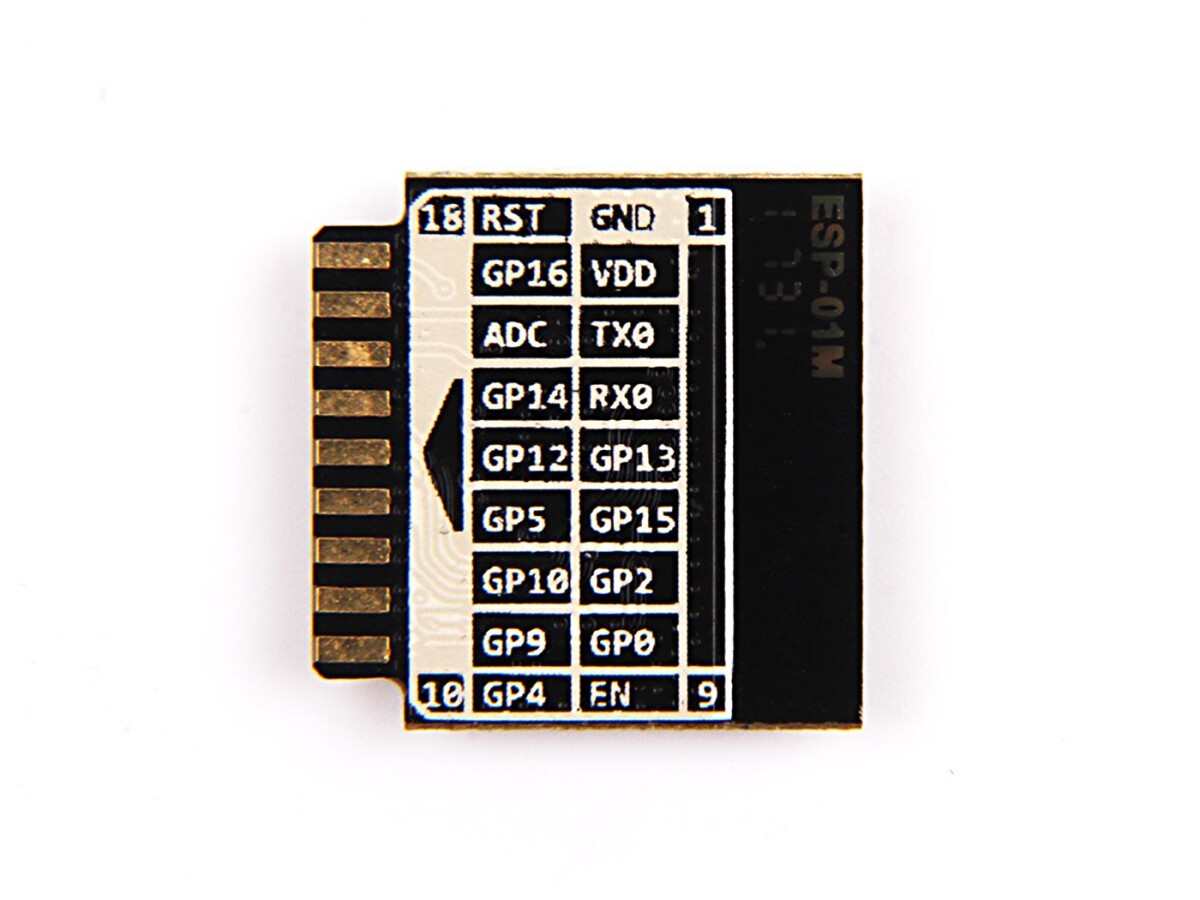

Seed Studio ESP8285 Wi-Fi SoC Modul ESP-01M DIP Plug-in Pakke

ESP-01M kan anvendes i forskellige situationer til netværk, hjemmeautomatisering, industriel trådløs styring, babyfoner, bærbar elektronik, enheder til uendelig positionsbestemmelse, trådløse positioneringssystemer, signal- og andre netværksapplikationer. Forbindelsen af applikationer er den ideelle løsning.

ESP-01M bruger DIP-plugin-pakken og det unikke design, så det kan fleksibelt tilsluttes eksisterende produkter, især velegnet til automatisering, storstilede, moderne produktion med lave omkostninger og praktisk anvendelse i forskellige netværksudstyrsterminalapplikationer.

Funktioner

• Det mindste 802.11b/g/n Wi-Fi SoC-modul
• Bruger en energieeffektiv 32-bit CPU og er kompatibel med applikationsprocessoren
• Hovedfrekvens op til 160 MHz
• Indbygget, meget præcis 10-bit ADC
• Unterstütter UART/GPIO/PWM/ADC-interface
• Integrer WLAN MAC/BB/RF/PA/LNA
• Unterstütter flere søgeområder
• Strømforbrug i standby kun 1,0 mW
• Indbygget Lwip-protokolstack
• Støtte for STA/AP/STA+-arbejdsmodel
• Unterstützt Smart Config/AirKiss
• Seriekort op til 4 Mbit/s
• Generelle AT-undervisning
• Støtter seriel lokal opdatering og fjernopdatering af firmware
• Lille størrelse 18*18*2,8 mm

Tekniske detaljer

• Vægt: G.W 2g
• Batteri: Udelukket
• Støtteschnittstykke: UART/GPIO/ADC/PWM
• SPI-Flash: 1 MB
• E/A-Port: 11
• Datenübertragungsrate: Unterstützt 300–4608000 Bit/s, Standard 115200 Bit/s
• HF-område: 2412–2484 MHz
• Antenne:
  • Indbygget PCB-antenne, gevinst 2 dBi
  • 802.11b: 16 ± 2 dBm (ved 11 Mbit/s)
  • 802.11g: 14 ± 2 dBm (ved 54 Mbit/s)
  • 802.11n: 13±2dBm (@HT20, MCS7)
  • CCK, 1 Mbit/s: -90 dBm
  • CCK, 11 Mbit/s: -85 dBm
  • 6 Mbit/s (1/2 BPSK): -88 dBm
  • 54 Mbit/s (3/4 64-QAM): -70 dBm
  • HT20, MCS7 (65 Mbit/s, 72 Mbit/s): -67 dBm
• Gennemsnit: ~71 mA, Maks: 300 mA
• Modems hviletilstand: ~20 mA
• Letssøvn: ~2 mA
• Dyb søvn: ~0,02 mA
• Sikkerhed: WEP/WPA-PSK/WPA2-PSK
• Spenning: 3,0 V ~ 3,6 V
• Strøm: >300 mA
• Arbejdstemperatur: -20 °C til 85 °C
• Lagringsmiljø: -40 °C til 90 °C, <90 % relativ luftfugtighed

Komponentliste

• 1x ESP 01M modul

Downloads

• ESP8285 Datasheet
