Adafruit STEMMA QT Qwiic JST 4-benet kabel 300 mm langt 5384

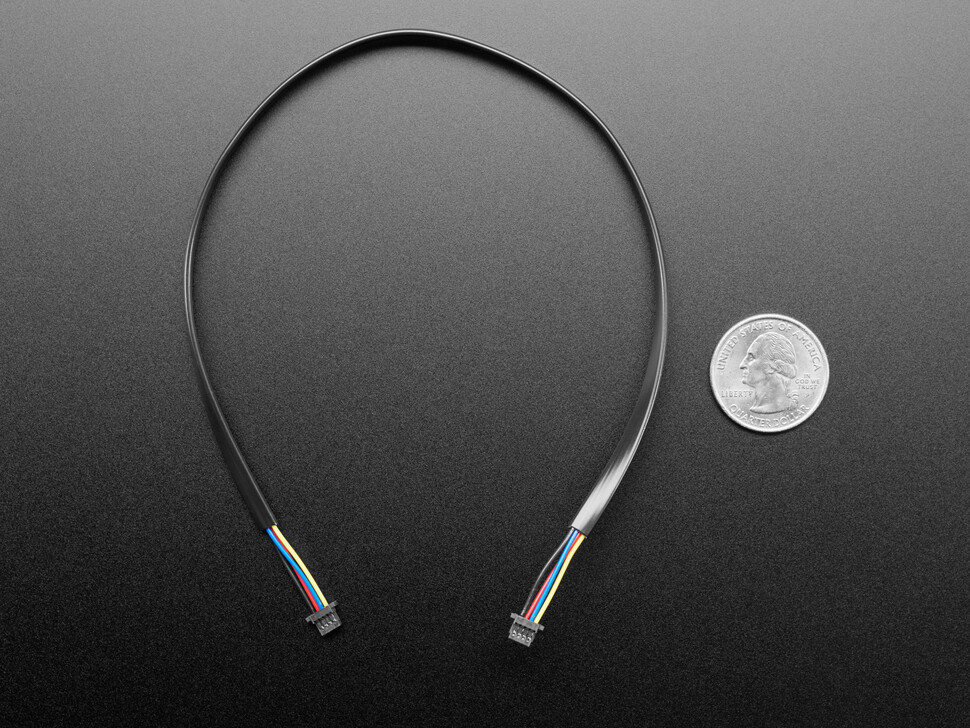

Dette 4-leder kabel er der noget mere end 300 mm 11,8″ lang og med JST-SH-stik med 4 kontakter ausgerüstet an begge ender. Sammenlignet med den mere klodsede JST-PH har disse en afstand på 1 mm i stedet for 2 mm, men de giver stadig en behagelig låsefornemmelse og kan nemt indsættes og fjernes.

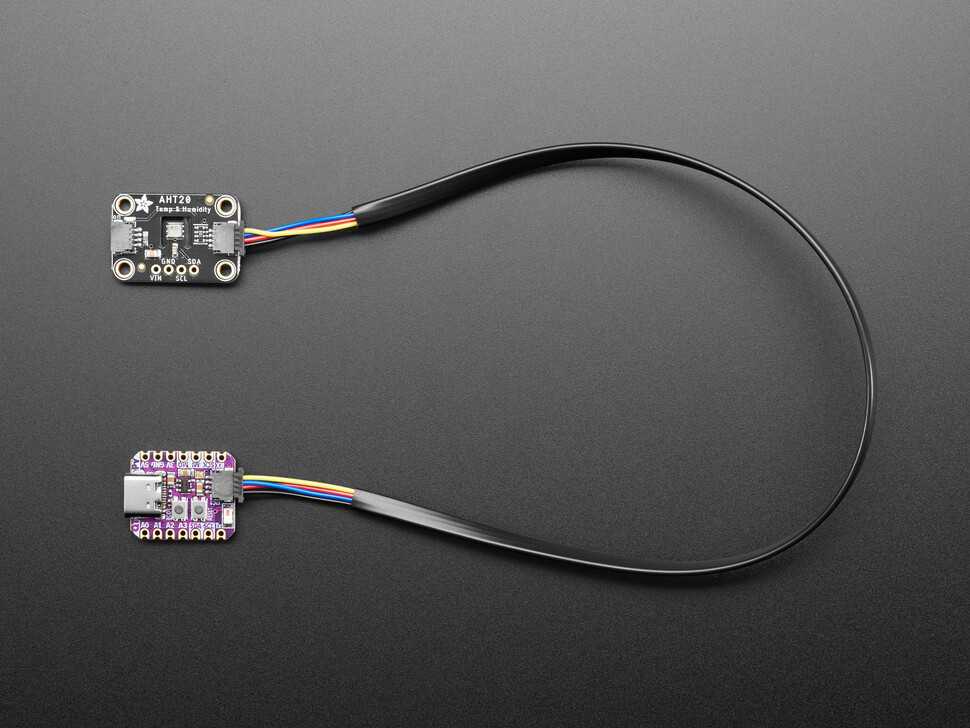

Dette kabel kan bruges med QwiicPlatinen kan bruges til at forbinde sensorer og drivere nemt til plader med 0,1-tommers stikkontakter eller til loddefrit bundkort. Når der bruges med Qwiic, er farverne:

• Rød – 3,3 VDC strøm
• Sort – Jord
• Blå – I2C SDA-data
• Gul – I2C SCL-urs

Vi har samlet datakablet med jord og strøm sammen for at reducere støj, men vær opmærksom på, at dette kabel er for langt til en I2C-forbindelse, så du muligvis oplever problemer med at bruge det med signaler på 1 MHz/800 kHz eller endda 400 kHz. Prøv at reducere din I2C-frekvens, hvis du støder på forbindelses- eller dataproblemer.

Yderligere information om JST SH-stik findes på JST’s hjemmeside.

Downloads

• JST websiteAnleitung
• Datasheet
