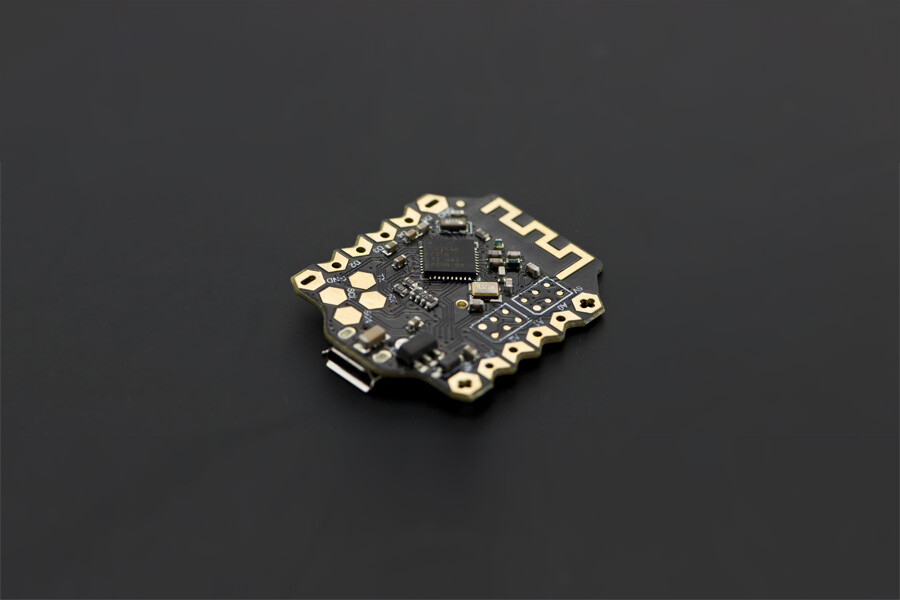

DFRobot Beetle BLE Det mindste kort baseret på Arduino Uno med Bluetooth 4.0

Der Beetle Ble (tidligere navn som Bluno Beetle) er et på Arduino Uno Baseret bundkort med Bluetooth 4.0BLE). Det er sandsynligvis det mindste Arduino BLE-kort på markedet. Det bruger den standard Arduino IDE til at uploade kode uden ekstra biblioteker og drivere.

Der Beetle BLE tilbyder et super lille og billigt Arduino med Bluetooth 4.0. Der Beetle BLE kan bruges til engangsprojekter, f.eks. hobbyprojekter, workshops, gaveprojekter, e-tekstiler, wearables og uddannelsesprojekter. For studerende og producenter, der ikke har et stort budget, er der Beetle en fantastisk løsning.

Ligesom et originalt Arduino-kort, men med Bluetooth 4.0. En app kaldet “Play Bluno” er tilgængelig på både iOS og Android, hvilket giver hurtig adgang til dette lille, småtte kort.

Den understøtter ikke kun USB-programmering, men også metoden til trådløst opladning. Med den V-formede, forgyldte E/A-interface er det praktisk at skrue ledninger på, hvilket kan være et godt valg i wearables-markedet.

FUNKTIONER

• ATmega328@16MHz
• Bluetooth lavenergi (BT 4.0)
• Mikro-USB-anslutning
• Ekstra kompakt størrelse
• Bluetooth HID og IBeacon-understøttelse
• Kompatibel med alle DFRobot Bluno-serier
• Unterstütning for trådløs programmering

SPECIFIKATIONER

• Bluetooth-chip: CC2540
• Sensitivitet: -93dBm
• Arbejder ved -10? ~ +85?
• Maksimal afstand?50m (1968,50″) (Åbent felt)
• Mikrokontroller: ATmega328

Mikrokontroller

• Krydstykkelse: 16 MHz
• Driftsspænding: 5V DC
• Indgangsspænding: <8V (Vin < 8V)
• Digital Pin x4
• Analogt stik x4
• PWM-udgang x2
• UART-interface x1
• I2C-interface x1
• Mikro-USB-interface x1
• Strømstik x2
• Størrelse: 28,8 mm x 33,1 mm (1,13 “x 1,30 “)
• Vægt?10g

Leveringsomfang

• Beetle BLE x1

PROJEKT

Projekt 1. Sådan laver du en hoppende papirfrø

Tilbage i 80’erne og 90’erne lavede børn deres egne legetøj som papirfly og roterende legetøj. Disse legetøjer fulgte dem gennem hele deres barndom. Nu laver vi en frø.

1. Bluno Beetle Regulator

2. 3,7V-batteri

3. analog lydsensor (kompatibel med Arduino)

4. Spiller-modul

Bluno Beetle Project 2? Hvordan man fremstiller en farvebaseret effekt med Bluno Beetle

Materialer

– Bluno Beetle ( Den mindste Arduino Bluetooth 4.0 (BLE))

– Bluno Beetle ( Den mindste Arduino Bluetooth 4.0 (BLE))

Trådløs opladning af batteriet

– LSM303 Breakout Board – Nævningskompenseret kompas

Digital RGB-LED-streng 60 LED – (3m)(vejrfast)

Lysskive med 7 SMD RGB LED

Bluno Beetle Project 3? Lad os lave en AR Pikachu med Bluno Beetle

Materialer

– Bluno Beetle ( Den mindste Arduino Bluetooth 4.0 (BLE))

– Bluno Beetle ( Den mindste Arduino Bluetooth 4.0 (BLE))

– 1,75 mm PLA (1 kg) – Guld

OverLord 3D-printer – Klassisk Blå (EU)

Bluno Beetle Projekt 4? Hvordan man gør sit kæledyr bærbart med Bluno Beetle

Komponenter

Beetle BLE – Det mindste Arduino Bluetooth 4.0 (BLE).

Digital RGB-LED-streng med 60 LED – (3m)(vejrfast)

LilyPad LED Micro – Hvid (5 stk)

DFPlayer – En mini MP3-afspiller til Arduino

3,7 V polymer-lithium-ion-batteri – 1000 mAh

Henviser

Beetle Projekt 5: Hjemmelavet hjorteklokke

Projektbeskrivelse: Vi vil bygge et bordur, der viser tiden på en flot måde. Dette produkt ser ret sødt ud, og det med LED-skærm gør det cool.

De hardware, du har brug for til dette projekt:

Gravity: I2C SD2405 RTC-modul

Beetle – det mindste Arduino

FireBeetle-abdeckung – 24×8 LED-matrix (hvid)

Mikro-USB-kabel

Projekt 6. Tutorials til brug af Firebeetle Board – ESP32 BLE: Automatiser en breadboard

Det, du har set, er et smart breadboard, der kan konverteres til et intelligent breadboard med en ESP32-master og styres via BLE fra ESP32.

Hardware i nødtid:

• USB-strømforsyning, vægadapter [email protected] (EU-norm)
• FireBeetle ESP32 IoT-mikrokontroller (Understøtter Wi-Fi & Bluetooth)
• FireBeetle dækker Gravity-E/A udvidelseskort
• FireBeetle-beskyttelsesplade
• Gravity: Digitalt 5A Relæmodul
• Beetle BLE
• Knap
• 8 Kruste, der er udskrevet med 3D-printer

Downloads

• Wiki (Beetle BLE – The smallest Arduino bluetooth)Hersteller-Wiki
• Schematic
• Layout_Top
• Layout_Ground
