Adafruit NeoPixel Shield med 40x RGBW Cool White LED’er ~6000K 2866

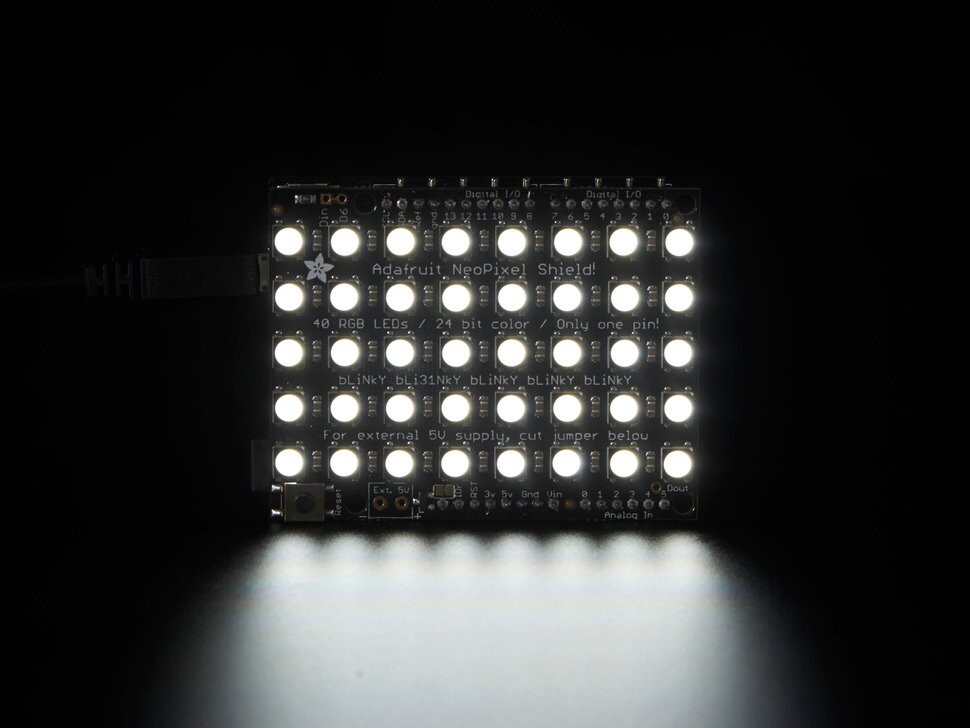

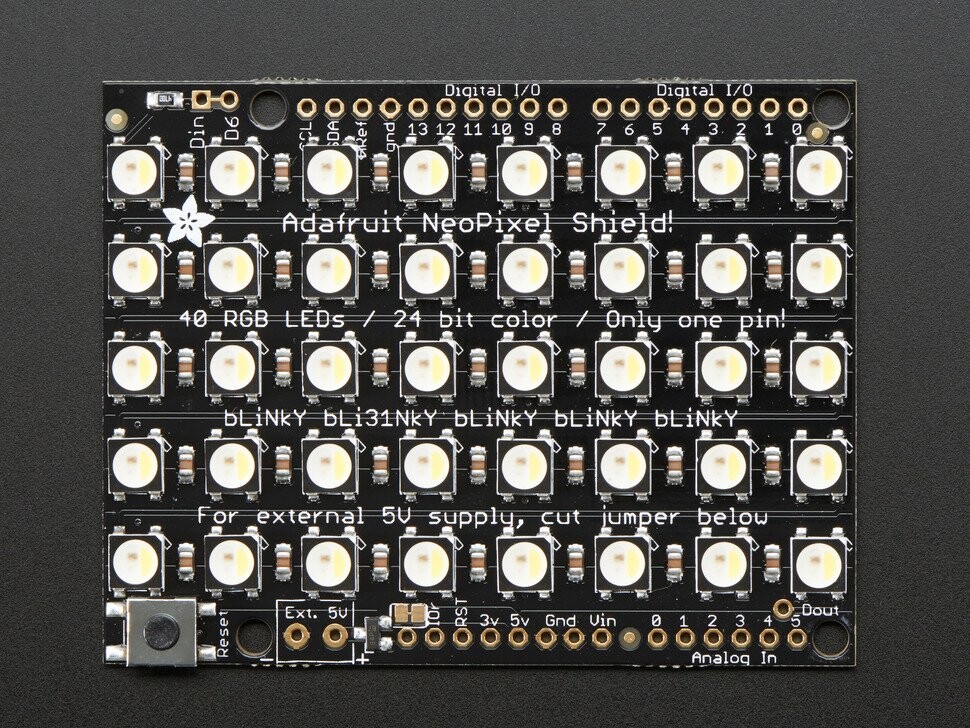

40 lys RGBW-LED pynt NeoPixel-skærm og sørg for en eksplosionsklar farvekonfiguration. I en 5×8-matrix Hvert pixel kan enkelt styres individuelt. Kun én pin (digital #6) er nødvendig for at styre alle lysdioderne. Du kan klippe en spor og bruge næsten enhver anden stift, hvis du har brug for tilpasning.

Dette er Koldhvidt RGBW-Version. Vi har også dette NeoPixel-kort i varmt hvidt, naturligt hvidt og det gode gamle RGB!

NeoPixel er “delt”, den ene halvdel er RGB, som du kender og elsker, og den anden halvdel er en hvid LED med gul fluorescer. Uforlydt ligner det et æggeblod. Når de er tændt, er de utroligt lyse (så mine øjne gør ondt), og de kan styres med 8-bit PWM pr. kanal (8 x 4 kanaler = i alt 32-bit farve). Fantastisk til at tilføje mange farvede + hvide punkter til dit projekt!

For at lette start, drives LED’erne standardmæssigt af den indbyggede 5V Arduino-forsyning. Så længe du ikke lyser alle pixels med fuld effekt hvidt op, bør det være fint. Hvis du ønsker at forsyne skærmen med et eksternt strømforsyning, skal du lodde den medfølgende terminalblok (Pro-tip: placer den på undersiden af printpladen, så den ikke stikker ud) til en ekstern 4-6VDC-strømforsyning – Denne strømforsyning forsyner også Arduino og skærmen. Hvis du ønsker at bruge terminalblokken til at forsyne skærmen, men kun Arduino med DC eller USB, skal du klippe midten af loddebroen lige ved siden af terminalblokken. Den eksterne indgang har en polaritetsbeskyttelse FET, så hvis du fejlagtigt tilslutter strømforsyningen (det ville vi aldrig gøre, det var, ähm, en ven af os, ja, det var sådan!),

Hvis for eksempel har brug for FLERE Blinky, kan du sætte dem sammen. For den anden afskærmning, forbind DIN-stikket med DOUT fra den første afskærmning. Sørg også for at forbinde jordstifter og tilslut dem til 5V. Så er det i gang! Du kan koble så mange sammen, som du ønsker, selvom RAM’en kan blive overbelastet efter 5 eller flere afskærmninger, hvis du bruger en UNO.

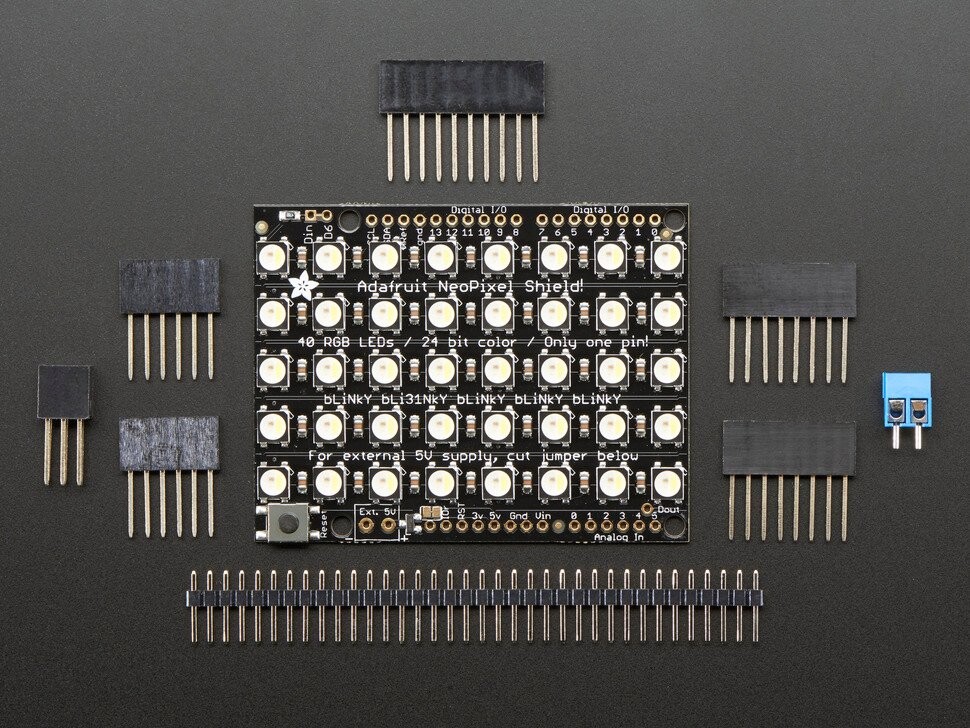

Vi inkluderer både overskrifter og enkelte rækker. Brug hvad du foretrækker – der er ikke meget plads tilbage til Arduino-udgange. Så hvis du vil forbinde andre udgange eller sensorer, er stapelkronerne gode. For et elegant og robust udseende kan du lodde de simple stiftlejer fast.

Vores detaljerede NeoPixel-guide indeholder alt, hvad du behøver for at bruge NeoPixel i alle former og størrelser. Inklusive bibliotek og eksempelkode til Arduino UNO/Duemilanove/Diecimila, Flora/Micro/Leonardo, Trinket/Gemma, Arduino Due & Arduino Mega/ADK (alle versioner).

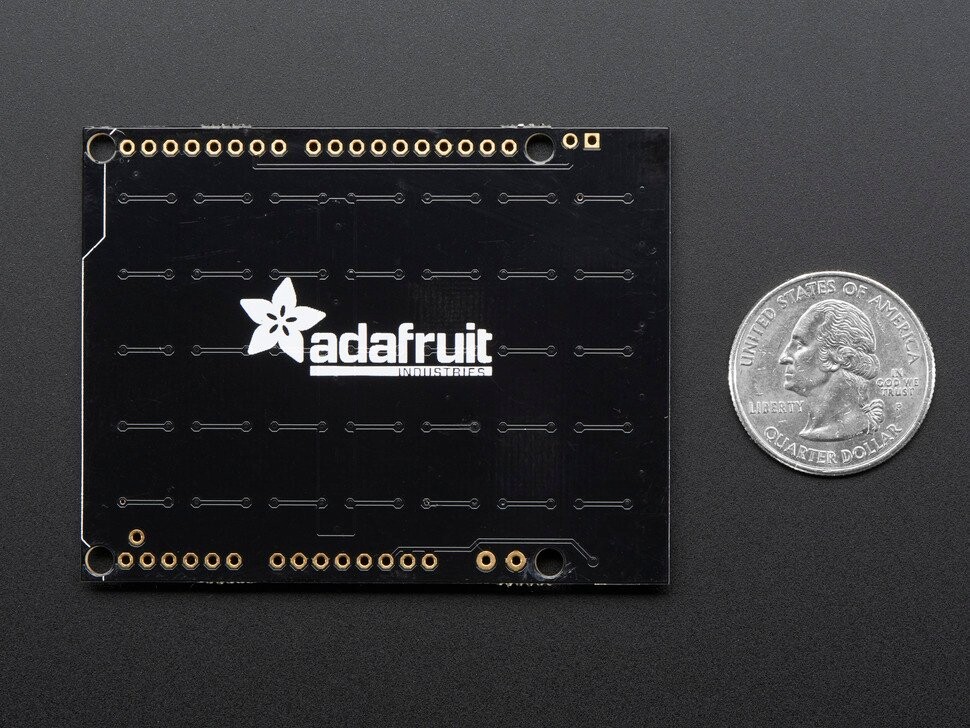

• Mål: 53 mm x 69 mm x 3 mm
• Vægt: 27,10 g
