Adafruit NeoPixel NeoMatrix 8×8 RGB LED Pixel Matrix 1487

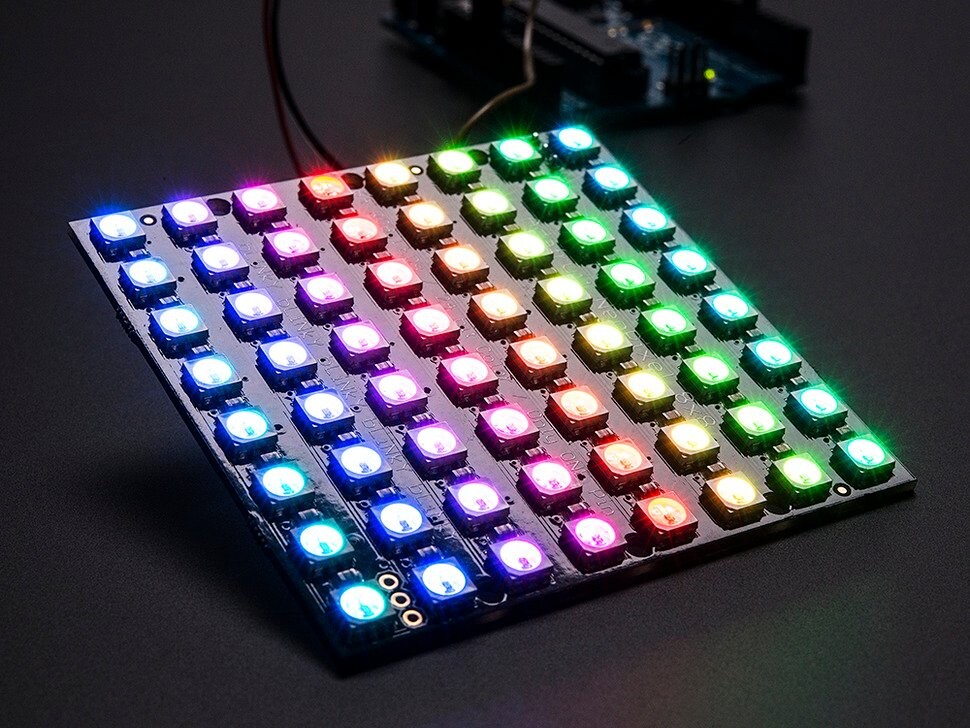

Sæt dine solbriller på, før du… LED-matrix tilslutte – 64 fantastiske RGB-LED’er dekorerer NeoMatrix og giver mulighed for at tilpasse farverne. I en 8×8-Matrixanordnung, hvert pixel kan adresseres individuelt. Kun én mikrocontroller-pin er nødvendig for at styre alle lysdioder, og du får 24-bit farve for hver lysdiode.

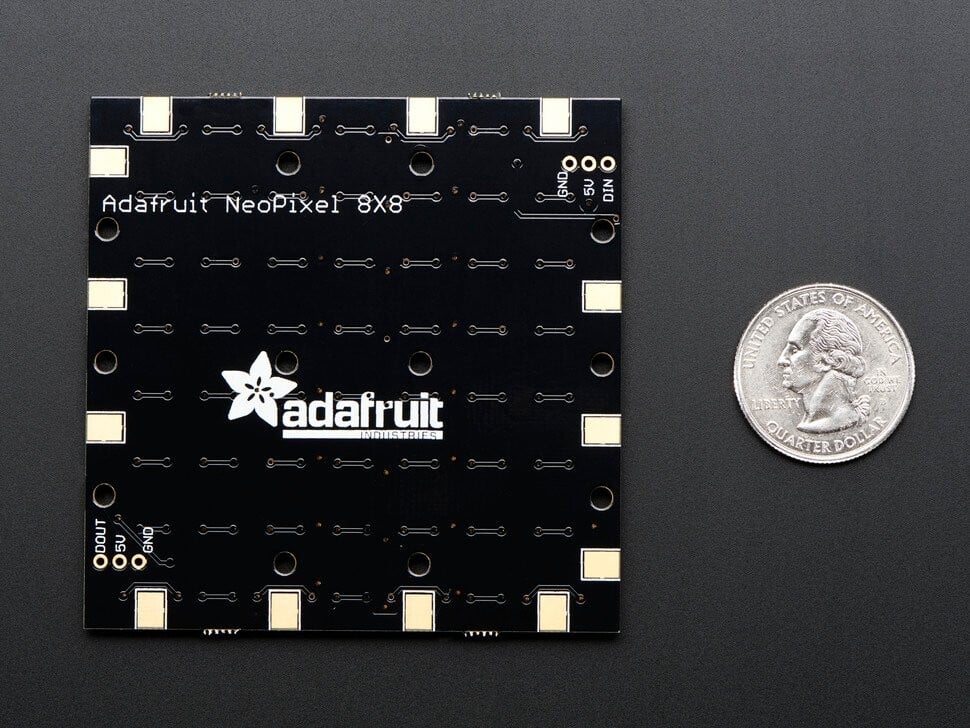

Tilslutningen er enkel: Der er to 3-polige stik. Lødt ledninger til indgangsstikket og forsyn med 5 V DC på +5V- og jordstifterne. Forbind derefter DIN-stiftet med din mikrocontroller. Hvis du bruger vores NeoPixel Arduino-bibliotek, skal du bruge Digital #6. Du skal også sørge for en fælles jordforbindelse mellem 5-V strømforsyningen og mikrocontrolleren/Arduino. Da hver LED kan forbruge op til 60 mA (det er op til 3,5 Ampere pr. panel, hvis alle lyser hvidt!), anbefaler vi vores 5V 2A strømforsyning. For de fleste anvendelser ligger strømforbruget pr. panel typisk på omkring 1–2 A.

Hvis du for eksempel har brug for FLERE Blinky, kan du forbinde dem med hinanden. For den anden afskærmning skal du forbinde DIN-stikket til DOUT på det første panel. Du skal også forbinde en jordstift sammen og forsyne den med 5 V. Så er du klar! Du kan forbinde så mange paneler, som du ønsker. Men efter fire eller flere paneler kan det være, at hukommelsen bliver utilstrækkelig, hvis du bruger et UNO. Husk også på dit strømforbrug; til mange af dem har du måske brug for en 5-V-10-A strømforsyning!

Der er en enkelt dataledning med et meget tidsfølsomt protokol. Da protokollen er meget følsom over for tid, kræves der en realtidsmikrocontroller som AVR, Arduino, PIC, mbed osv. Den kan ikke bruges med en Linux-baseret mikrocomputer eller en fortolket mikrocontroller som Netduino eller Basic Stamp.

Detaljer:

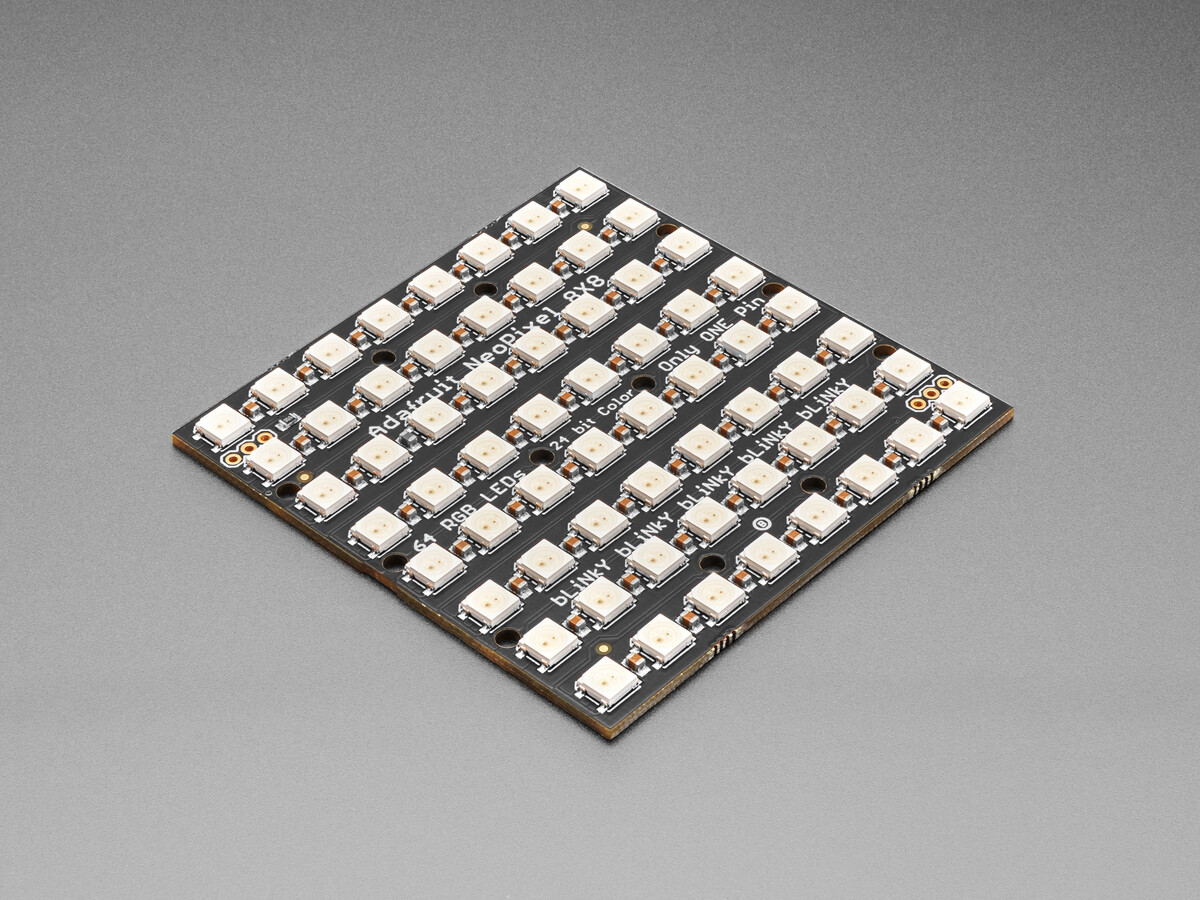

• Dimensioner: 71,17 mm x 71,17 mm x 3,28 mm
• Vægt: 24,21 g
• Kan leveres med WS2812B- eller SK6812-baserede LED’er. De har samme lysstyrke, farve og samme protokol.
