Adafruit Monochrome 1,12 Zoll 128×128 OLED Grafikdisplay STEMMA QT Qwiic 5297

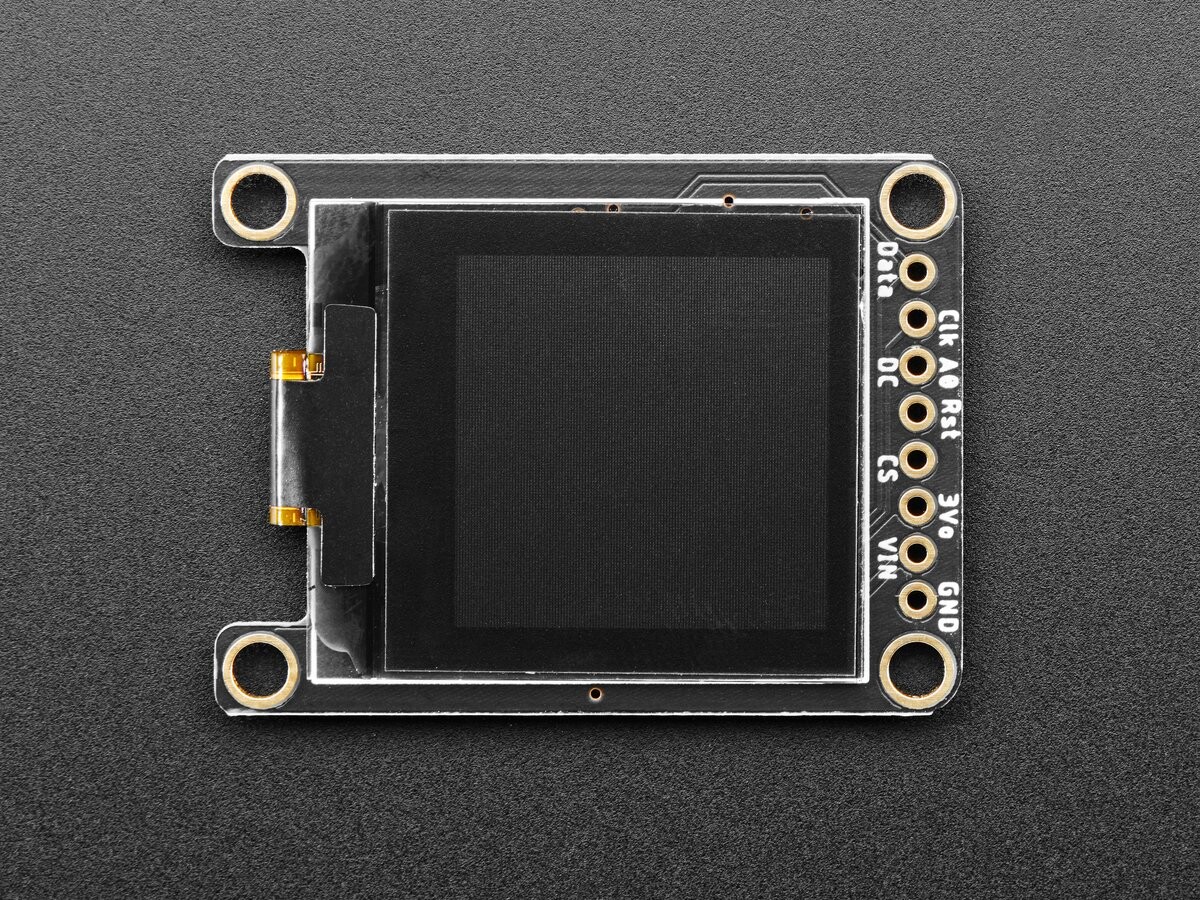

Dette Display har en elegant diagonal på 1,12″, men på grund af den høje kontrast OLED-displays meget letlæseligt. Dette display består af 128×128 Enkelte hvide OLED-pixel, hvoraf hvert enkelt styres af kontrolchippen. Da displayet selv producerer lys, er der ikke behov for baggrundsbelysning. Dette reducerer strømforbruget til at drive OLED’en og er grunden til, at displayet har så høj kontrast; vi kan lide disse mini-displays på grund af deres skarphed!

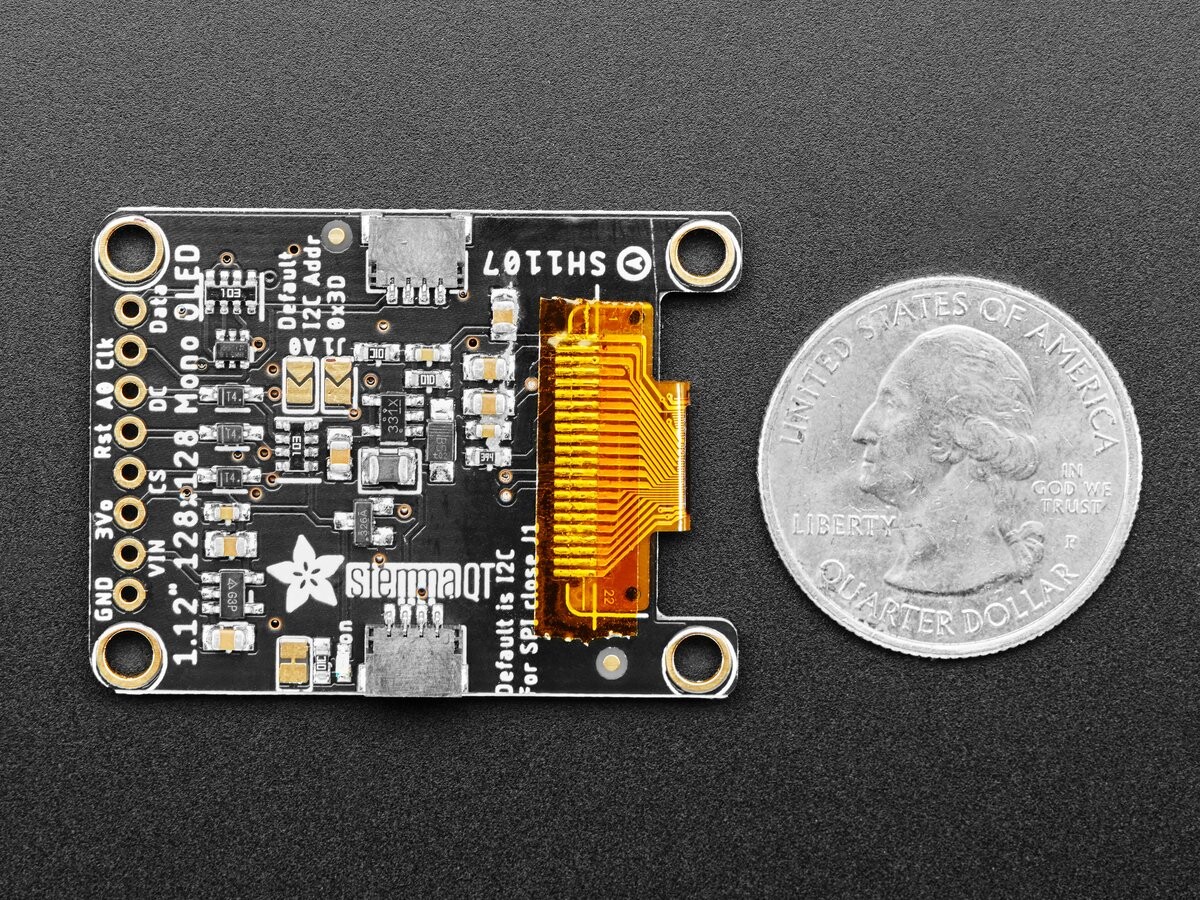

Driverchippen, SSD1107, kan kommunikere på to måder: I2C eller SPI. Selve OLED-skærmen kræver en 3,3V og 12V strømforsyning samt 3,3V logikniveauer for kommunikation. Vi har integreret en 3,3V regulator og en 12V step-up konverter, og alle pins er fuldt niveau-shifted, så du kan bruge dem med 3V eller 5V enheder!

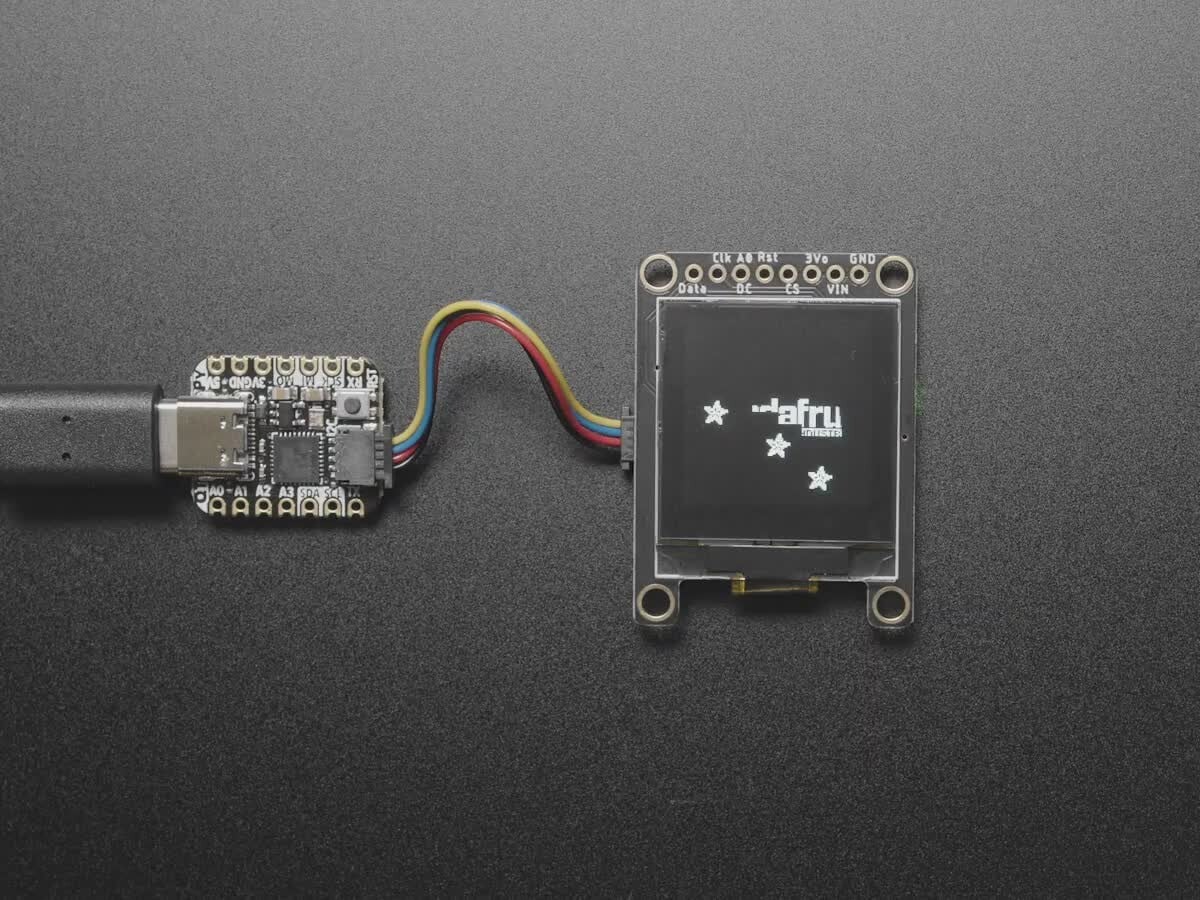

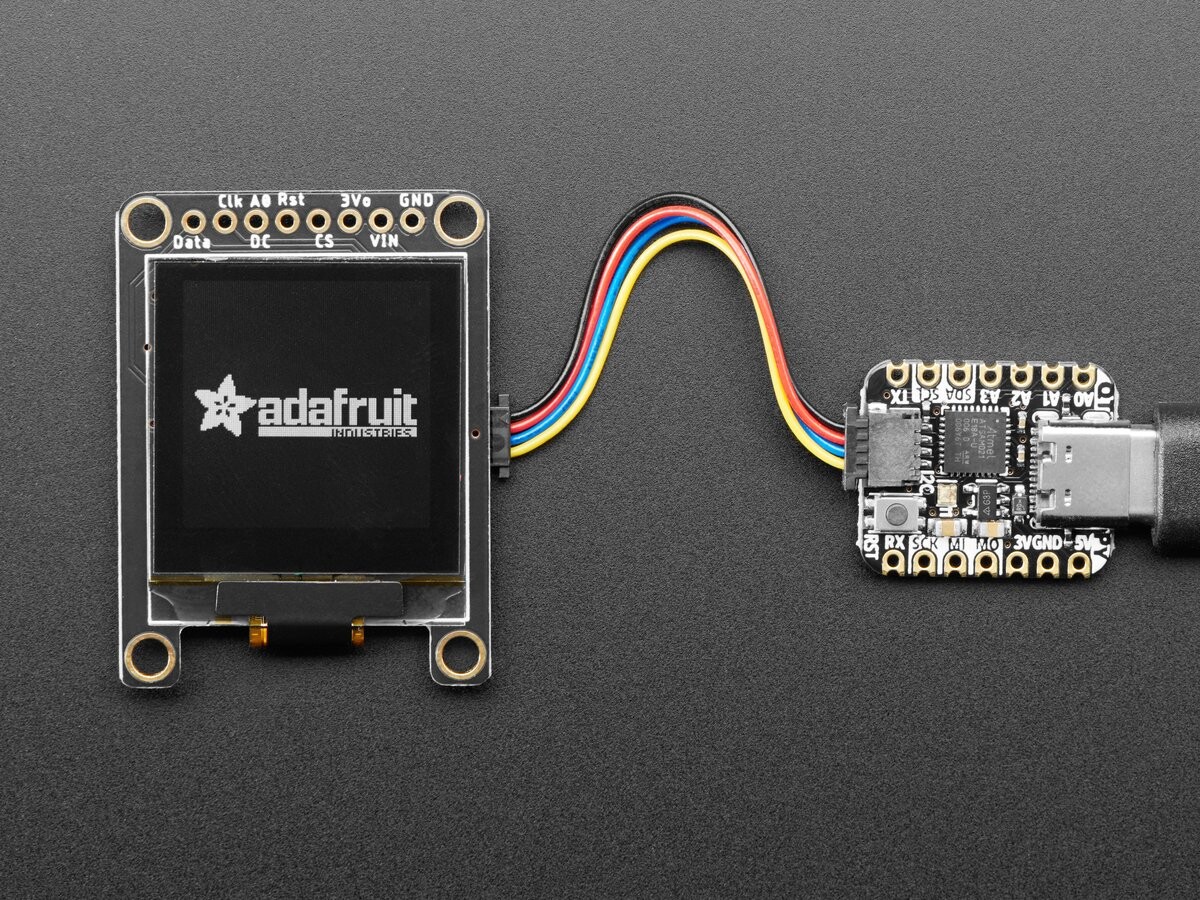

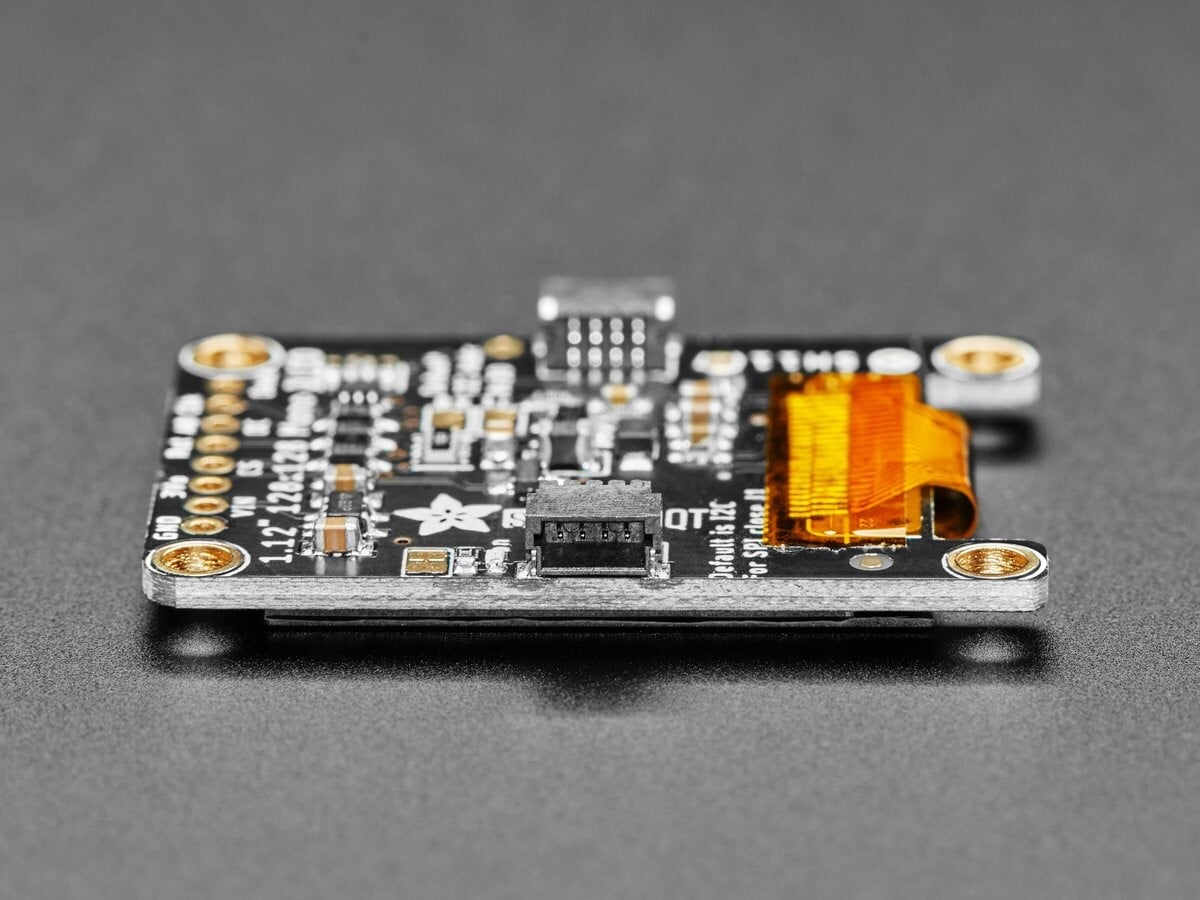

Hvis du bruger I2C, har vi SparkFun qwiic-kompatible STEMMA QT-I2C-bussen er blevet tilsluttet, så Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.Du behøver ikke engang at lodde! Plug and Play med ethvert board, der har en Qwiic- eller STEMMA QT-forbindelse, for problemfri prototyping og udvikling. QT-kablet er ikke inkluderet i leveringsomfanget, men vi har et udvalg i butikken.

Denne skærm med 128×128 pixels kræver 128 * 128 = 2KB SRAM for at buffere, så du kan ikke bruge den sammen med en lille chip som Arduino UNO (ATmega328 eller 32u4). Vælg en mikrocontroller eller -computer med 16KB+ RAM – SAMD21, SAMD51, ESP, nRF52, Teensy osv. vil fungere rigtig godt. Så længe du har I2C- eller SPI-interface tilgængeligt, er du klar – SPI vil være meget hurtigere, men I2C kræver færre pins.

OLED-display detaljer:

• Diagonalt skærmstørrelse? 1,12″
• Antal pixels? 128 × 128
• Farvedybde? Monokrom (Hvid)
• Modulkonstruktion? COG
• Aktiv område (mm)? 20 mm x 20 mm
• Pikselstørrelse (mm)?0,15 x 0,15 mm
• Duty?1/64
• Lysstyrke (cd/m²): 100 (typ) @ 12 V
• Strømforbruget afhænger fuldstændigt af dit brug: Hver OLED-LED trækker strøm, når den er tændt, så jo flere pixels der er tændt, desto mere strøm bruges der. De har tendens til at trække omkring 35mA, men for præcise tal skal du måle strømmen i dit brugscirkuit.

Produktmål: 40,5 mm x 30,5 mm x 6,0 mm

Produktvægt: 6,4 g
