Adafruit ISO1540 Bi-directional I2C Isolator – STEMMA QT / Qwiic 4903

BESKRIVELSE

Med Adafruit ISO1540 Bi-directional I2C Isolator Kan I opnå fuld galvanisk isolation mellem to sider af et I2C-buss? Den chip, vi bruger (TI ISO1540), er bi-direktionel, understøtter en clockfrekvens på op til 1 MHz, understøtter clock-strækning og fungerer med 3 til 5V DC eller logik (naturligvis adskilt på begge sider) samt 2500 V-RMS isolation.

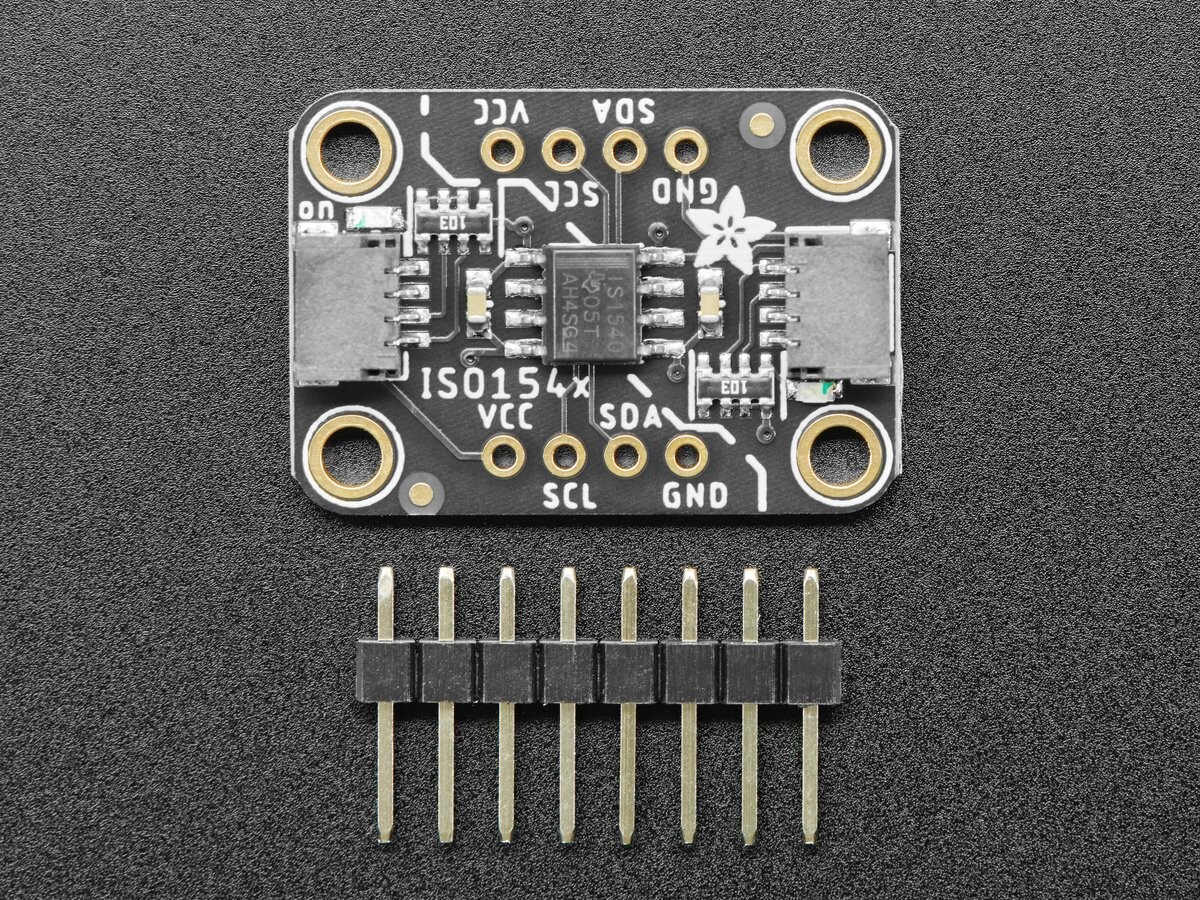

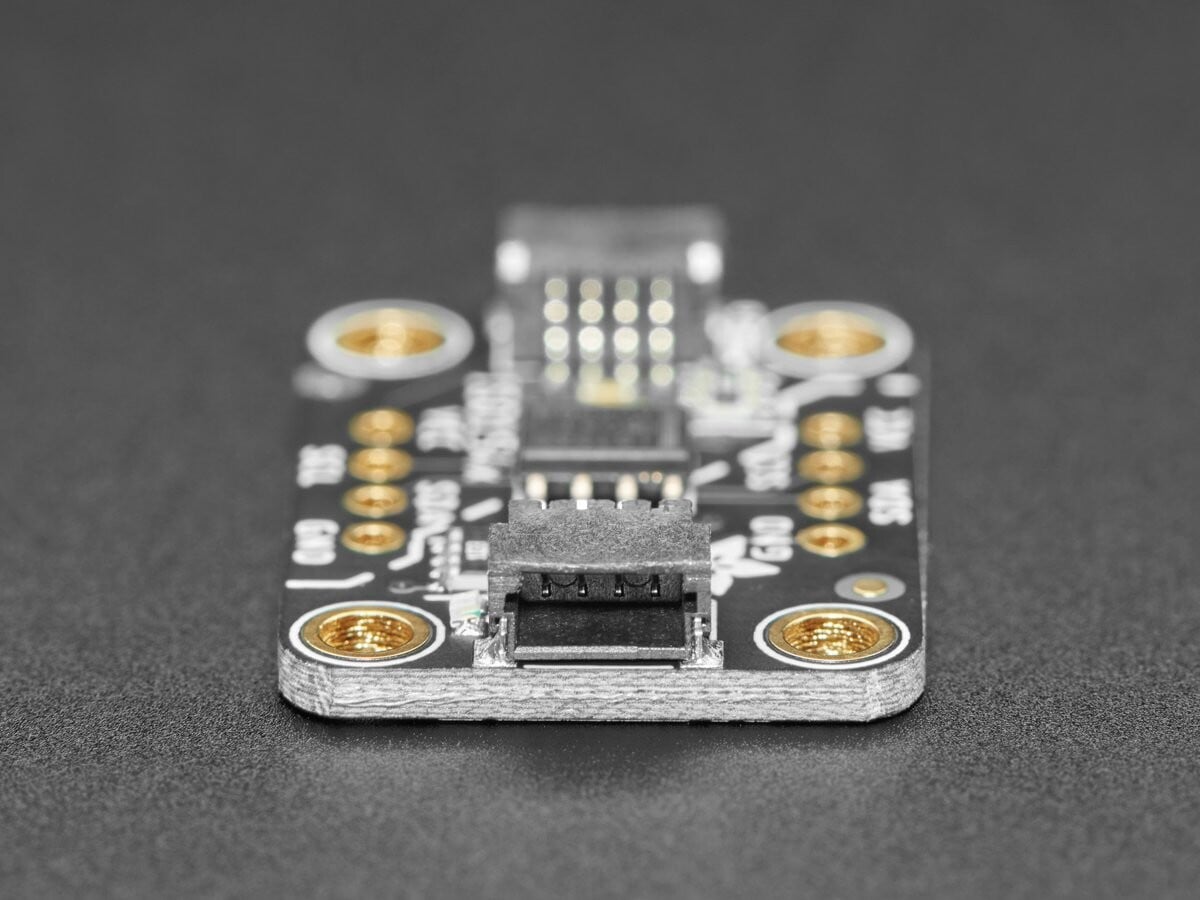

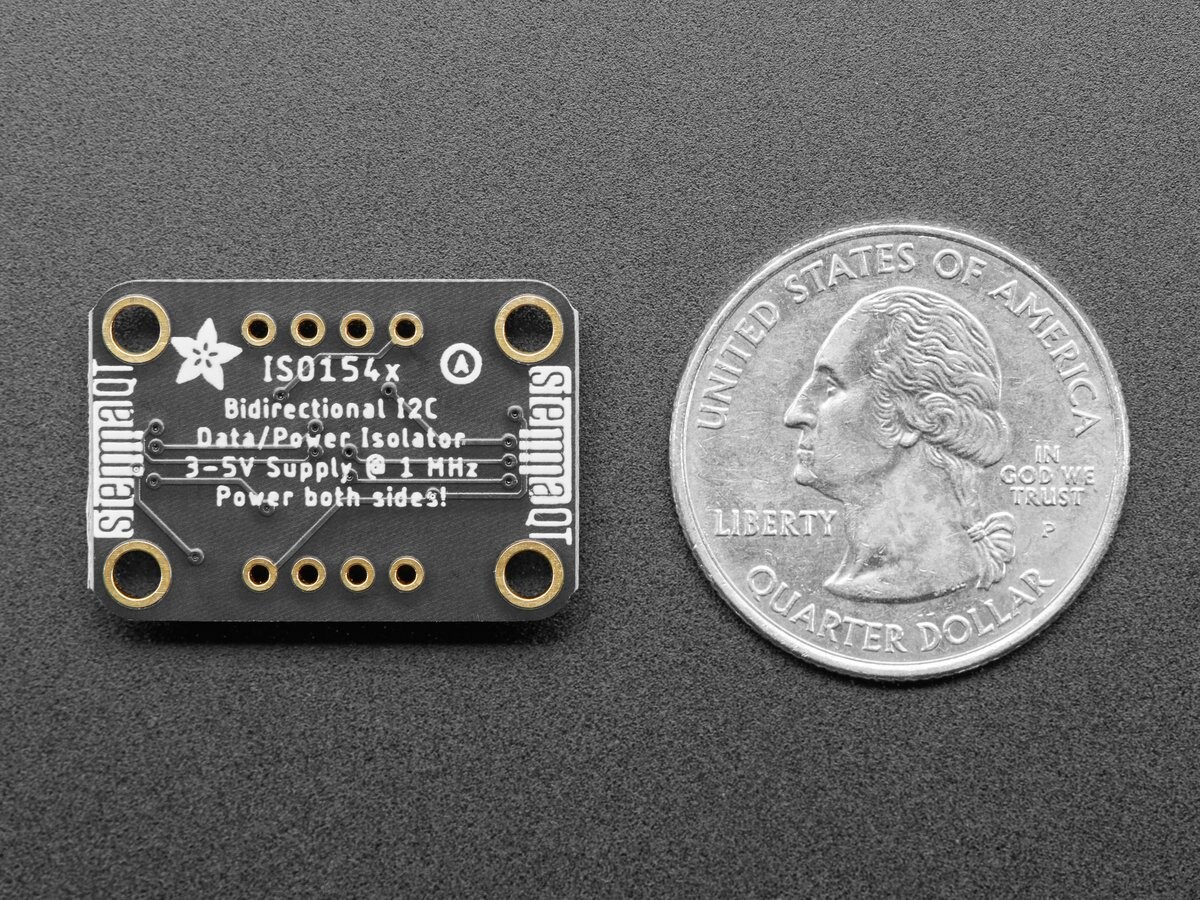

Du modtager power-/jord-/clock-/data-udgangsplader samt en passende STEMMA QT-stik. I modsætning til vores andre QT-boards er de to sider naturligvis elektrisk isolerede, hvilket betyder, at hver halvdel skal forsynes med strøm! Kontroller, at det grønne LED lyser på begge sider. Send nu også data via I2C, så kan det starte. Vi har 10K pullups på hver side, fra I2C-pinnene til den passende VCC for denne side.

För att du enkelt ska komma igång har vi en specialtillverkad kretskort i STEMMA QT Design udviklet, der muliggør en enkel tilslutning. QT-kabel er ikke inkluderet i leveringsomfanget.

ISO1540 Egenskaber

• Isolerede, bi-retnings-, I2C-kompatibel kommunikation
• Understøtter op til 1-MHz drift
• Spændingsområde: 3 V – 5,5 V
• Open-Drain-udgange med 3,5-mA side 1 og 35-mA side 2 strømstyrke
• -40°C til +125°C driftstemperatur
• ±50-kV/µs transient immunitet (typisk)
• HBM ESD-beskyttelse på 4 kV på alle ben; 8 kV på bus-ben
