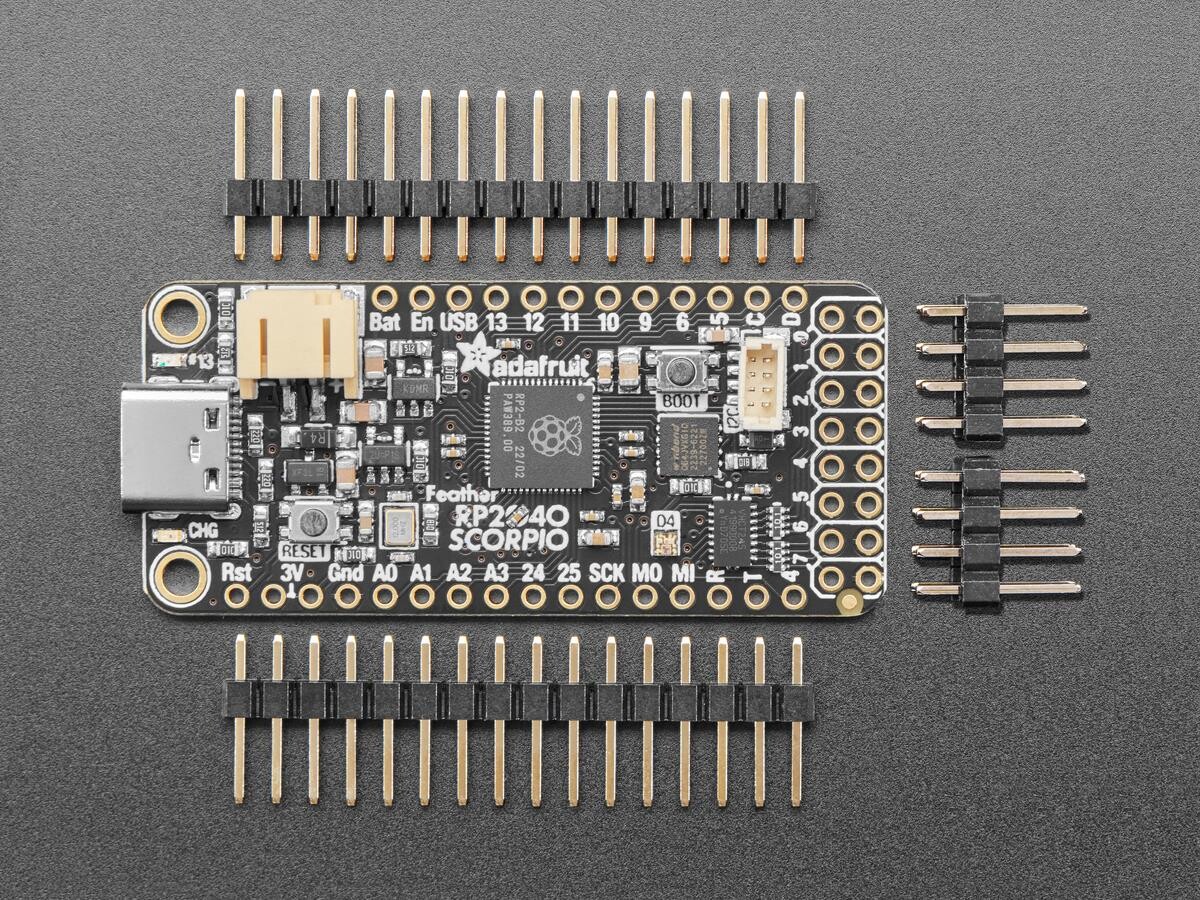

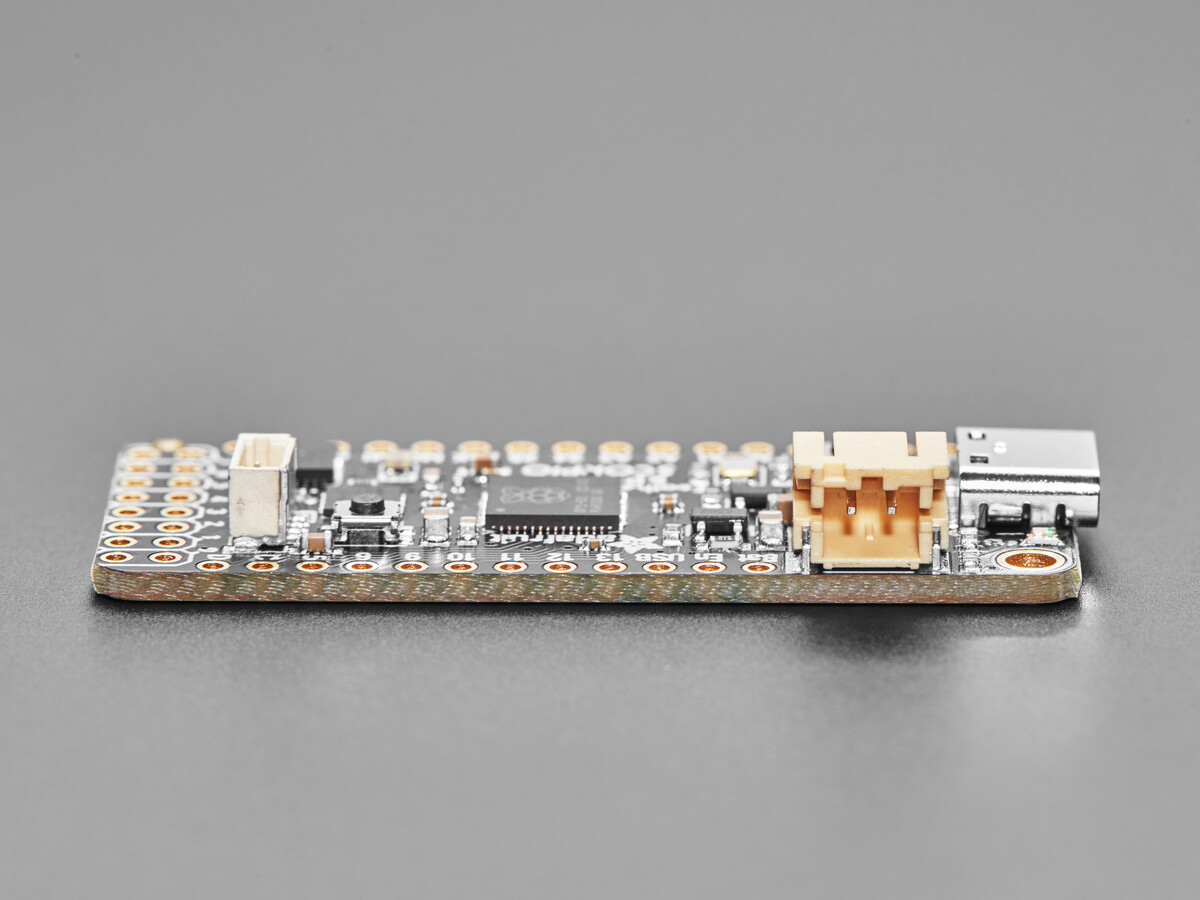

Adafruit Feather RP2040 SCORPIO – 8-kanals NeoPixel driver 5650

Hvis der er én ting, Adafruit er kendt for, så er det deres mega-blinkende-sjove regnbue-LEDs. Vi elsker simpelthen at lime NeoPixels overalt. Da vi så det nye “PIO”-periferiudstyr til RP2040 fra Raspberry Pi, vidste vi bare, at det var perfekt til at styre store mængder af NeoPixel. Så har vi dette kort, der Adafruit Feather RP2040 SCORPIO, der speziell für den Betrieb mit NeoPixel (WS2812) entwickelt wurde, aber auch gut für verschiedene andere PIO-basierte Projekte geeignet ist, die die Vorteile des Feather-Pinlayouts mit 8 separaten, aufeinanderfolgenden Pins nutzen möchten (Ausgänge oder Eingänge).

RP2040 PIO-tilstandsmotoren er perfekt egnet til LED-styring: Den kan generere perfekte bølger med op til 8 udgange samtidigt via DMA. Det betyder, at du ikke behøver at bruge processortid på at sende LED-data bit for bit. Du skal blot konfigurere bufferen og fortælle PIO-periferienheden, at den “skal gøre det”, og den vil derefter sende disse data uden forsinkelse til de 8 udgange, mens din kode fortsat kan læse knapper, afspille musik eller køre CircuitPython – hvad du nu ønsker!

SCORPIO har en smart pin-konfiguration, hvor alle standard Feather-pins er de samme som GPIO-pins, plus de standard I2C-, SPI- og UART-ledninger – og der er stadig nok pins tilbage til at have 8 på hinanden følgende pins til PIO-brug fra GPIO16 til og med GPIO23.

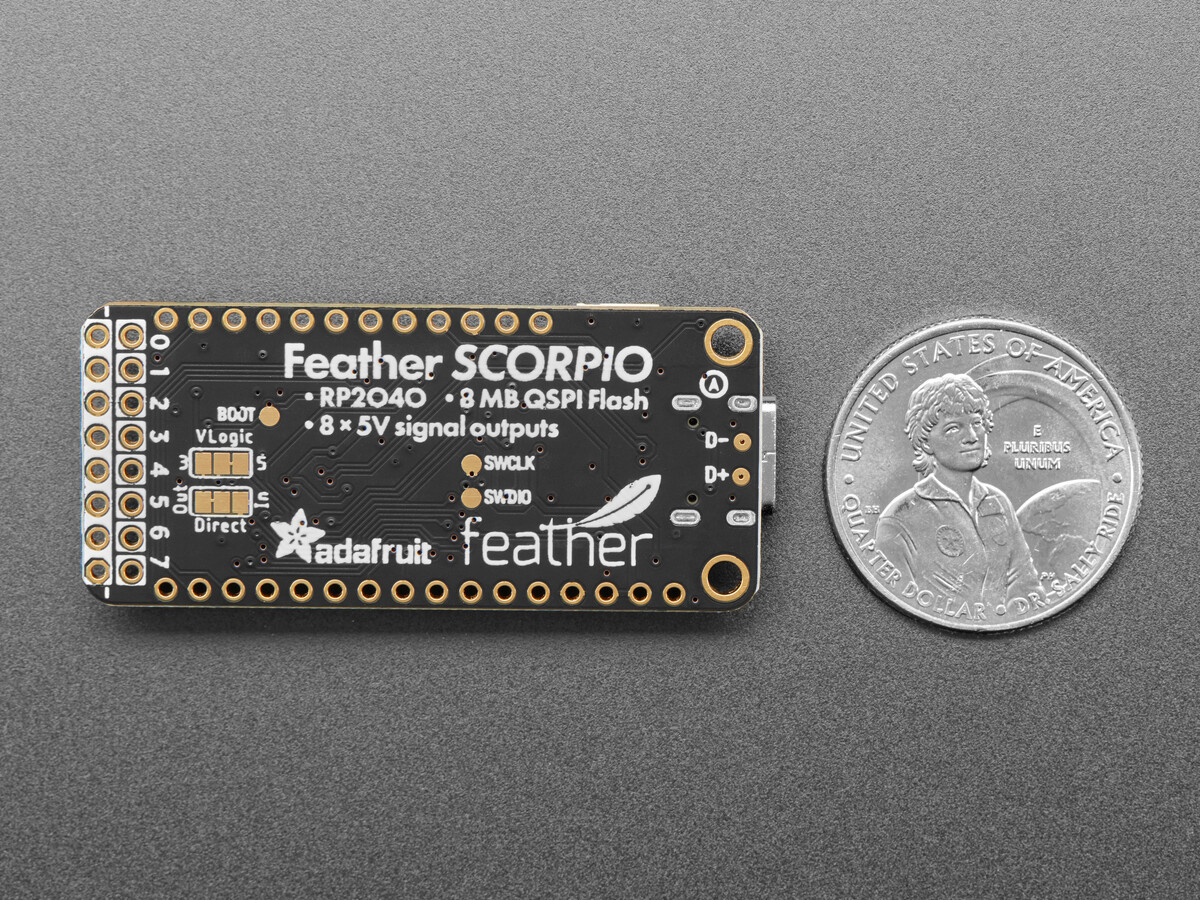

For at sikre problemfri brug af NeoPixel, findes der en 3V->5V spændingskonverter, så outputlogikken er 5V. Hvis I ønsker 3V signaler, kan I justere Shift-spændingen med en jumper på bagsiden. Det er også muligt at vende retningen på spændingskonverteren, så de 8 I/O pins kan bruges som input – f.eks. til fremstilling af en logikanalysator – med et retningsvalg på bagsiden af printpladen.

RP2040 SCORPIO har også en stor mængde RAM, 264 KB, hvilket gør det nemt at buffre et stort antal NeoPixel… flere tusinde, hvis nødvendigt. Faktisk er der så meget RAM, at du kan bruge pixelne til endnu finere lysstyring, for bedre udseende LED’er ved lav lysstyrke eller til gamma-korrektion.

Vi har NeoPXL8-driverkode tilgængelig i både Arduino og CircuitPython, så du kan begynde at skabe smukke kunstværker med det samme, som styres af Adafruit SCORPIO.

• Mål: 2,0″ x 0,9″ x 0,28″ (50,8 mm x 22,8 mm x 7 mm) uden loddede stifter
• Lettere end en (stor?) fjeder – 5 gram
• RP2040 32-bit Cortex M0+-dualcore med ~125 MHz ved 3,3 V logik og strømforbrug
• 264 KB arbejds hukommelse
• 8 MB SPI-flash Chip til at gemme filer og CircuitPython/MicroPython-kodeopbevaring. Ingen EEPROM
• Tonsvis af GPIO! 21 x GPIO-pinde med følgende muligheder:
  • Fire 12-bit ADC’er (en mere end Pico)
  • To I2C-, zwei SPI- og to UART-perifære enheder, vi betegner én til “hoved”-grænsefladen på standard Feather-steder.
  • 16 x PWM-udgange – til servomotorer, LED osv.
  • 8 sammenhængende GPIO-udgange med 5 V-spændingsskift til styring af PIO-NeoPixel
• Indbygget 200mA+ LiPo-ladegeræt med opladningsstatus LED
• Pin #13 rød LED for generel blinkning
• RGB NeoPixel for fuldfarvedisplay på D4
• Indbygget STEMMA QT-tilslutning, med hvilken du hurtigt kan forbinde alle Qwiic-, STEMMA QT- eller Grove I2C-enheder uden lodning!
• Både resetknap og bootloader-udvælgelsestast for hurtige genstart (ingen behov for at tage strømmen ud og sætte den i igen for at genstarte koden). Bootloader-knappen er også tilgængelig som en brugerinput på GPIO #7.
• 3,3-V strømforsyning/aktiveringsstift
• 4 monteringshuller
• 12-MHz krystal for perfekt timing.
• 3,3-V-regulator med 500 mA strømstyrke

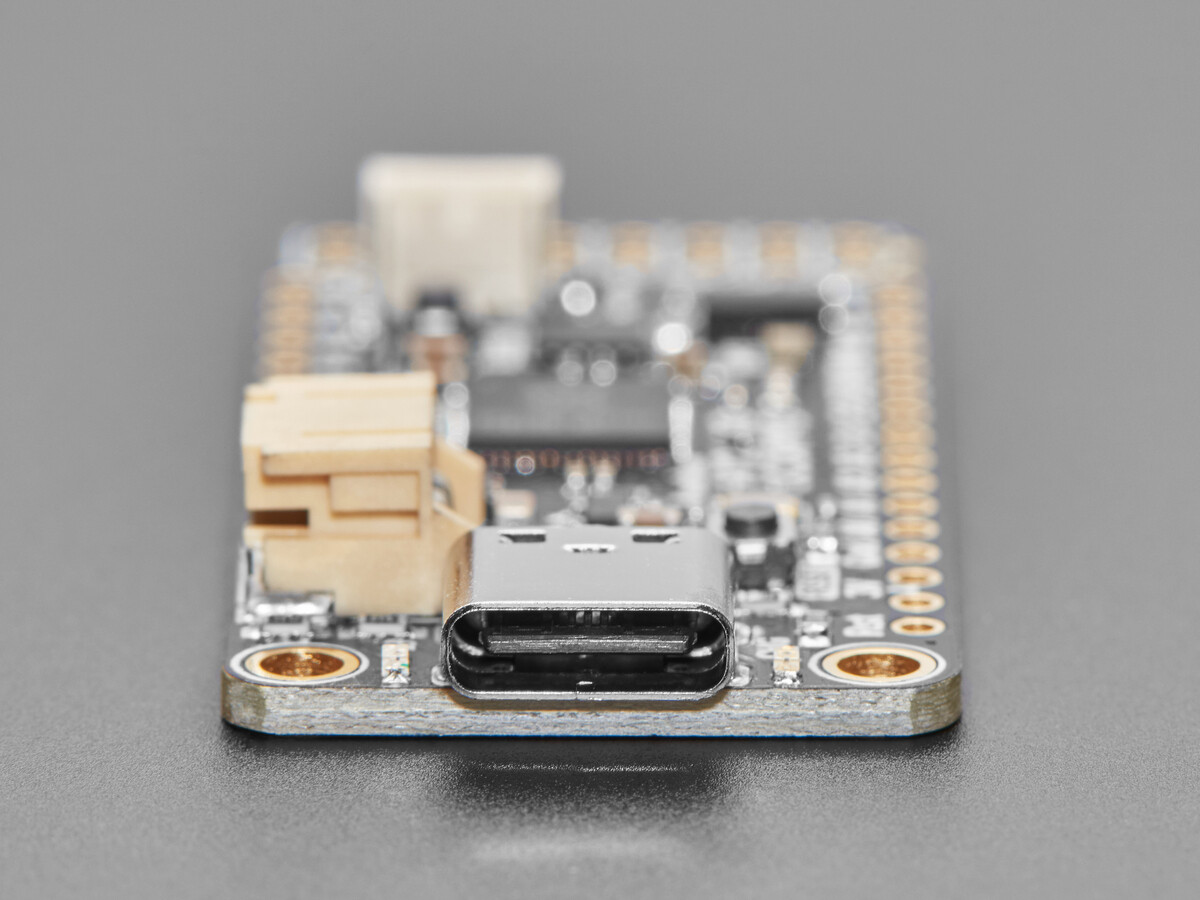

• USB-Type-C-ansluget giver dig mulighed for at få adgang til den indbyggede ROM-USB-bootloader og debugge den serielle grænseflade
• Produktmål: 52,0 mm x 22,8 mm x 7,2 mm
