Adafruit CAN Bus FeatherWing med MCP2515-controller til alle Feathers 5709

CAN-bus Det er en lille netværksstandard, der oprindeligt blev udviklet til biler og, ja, busser, men nu bruges i mange robot- eller sensornetværk, der har brug for bedre rækkevidde og adressering end I2C, og hvor du ikke har stifter eller regneevne nok til at tale over Ethernet. CAN er 2-trådet differential, hvilket betyder, at det er godt til lange afstande og støjende miljøer.

Meddelelser sendes med en hastighed på ca. 1 Mbit/s. Nye noder kan nemt tilføjes, da de kun skal oprettes i det fælles netværk. Hver beholder-enhed sender beskeder, når det ønskes, og takket være en smart datakodning kan den registrere, om der er en meddelelseskonflikt, og senere overgå den.

Hvis du ønsker at forbinde din fjeder med en CAN-bus, kan du bruge MCP2515-controlleren til adafruit can bus featherwing Arbejd med MCP2515-controller og TJA1051/3-transceiver! Den anvendte controller er MCP2515, en meget populær og godt understøttet chip, der har drivere til Arduino og Circuitpython, og som kun kræver én SPI-port og to stifter til Chip-Select og IRQ. Brug den til at sende og modtage beskeder i standard- eller udvidet format med op til 1 Mbit/s.

Vi har tilføjet et par nyttige funktioner til denne fjeder, så den kan bruges i mange almindelige scenarier med dåser:

• 5V opladningspumpspændingsgeneratoren Selvom du kører 3,3 V på et printplade, genererer det en flot og ren 5 V, som transceiveren kræver.
• 3,5 mm stik ; Kan loddes fast for hurtig adgang til de høje og lave datalinjer samt en jordstifts.
• 120 -Ohm -Afslutningsmodstand på kortet kan du nemt annullere ved at markere det springkontakt, der er markeret i toppen af printpladen.
• Et sted, hvor man kan; optional (ikke inkluderet!); Edge-Launch-DE-9-stik; L er tilsluttet pin 2 og H er tilsluttet pin 7.; Du kan derefter forbinde dem til et ODB-II-kabel for at oprette forbindelse til en bil.- Du har stadig brug for software til at dekode beskederne!

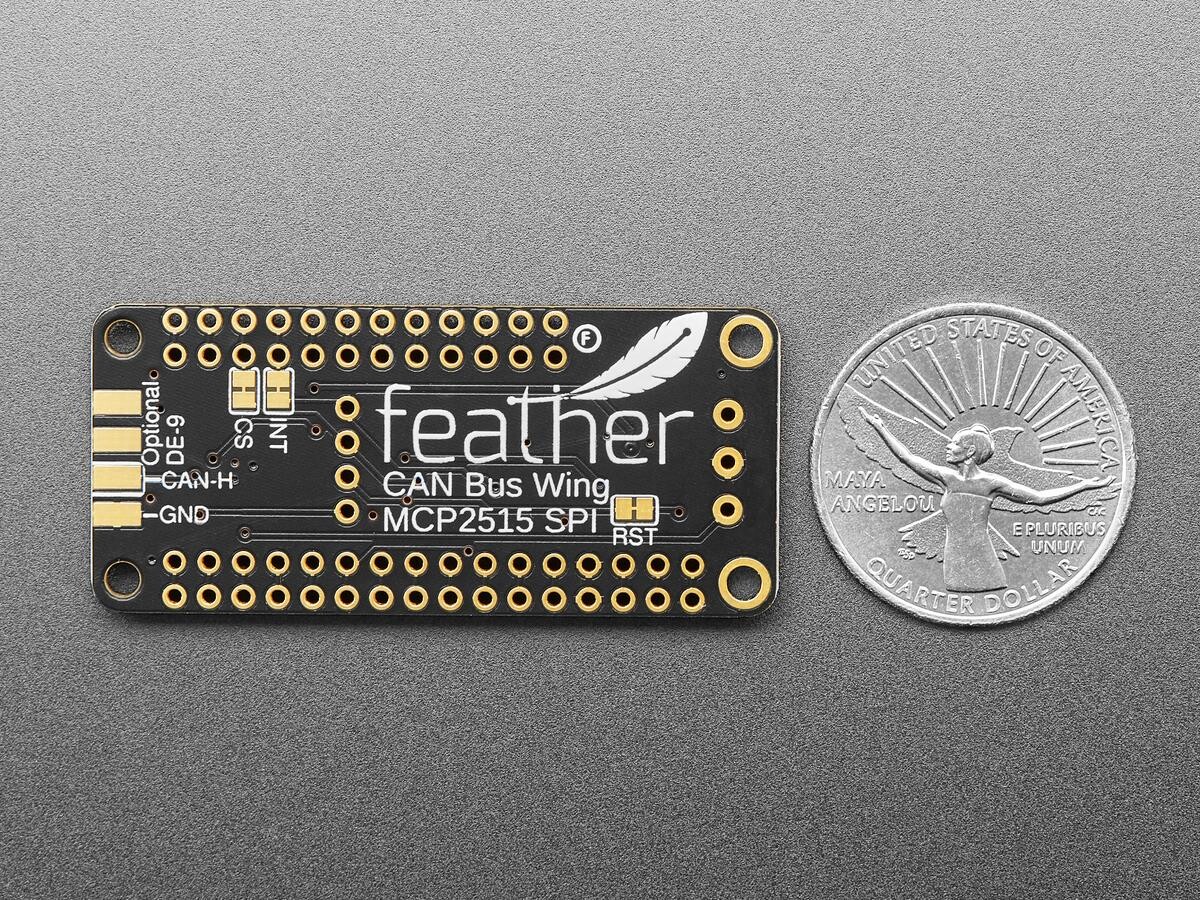

• Forbundne CS- og INT-pinner ; på de to stifter til venstre ved I2C-kontakten – normalt er det pinne nr. 5 og nr. 6, men nogle af fjederne kan have en anden nummerering! Du kan klippe de nederste loddeforbindelser og forbinde breakout-pads med to valgfrie IO-stifter

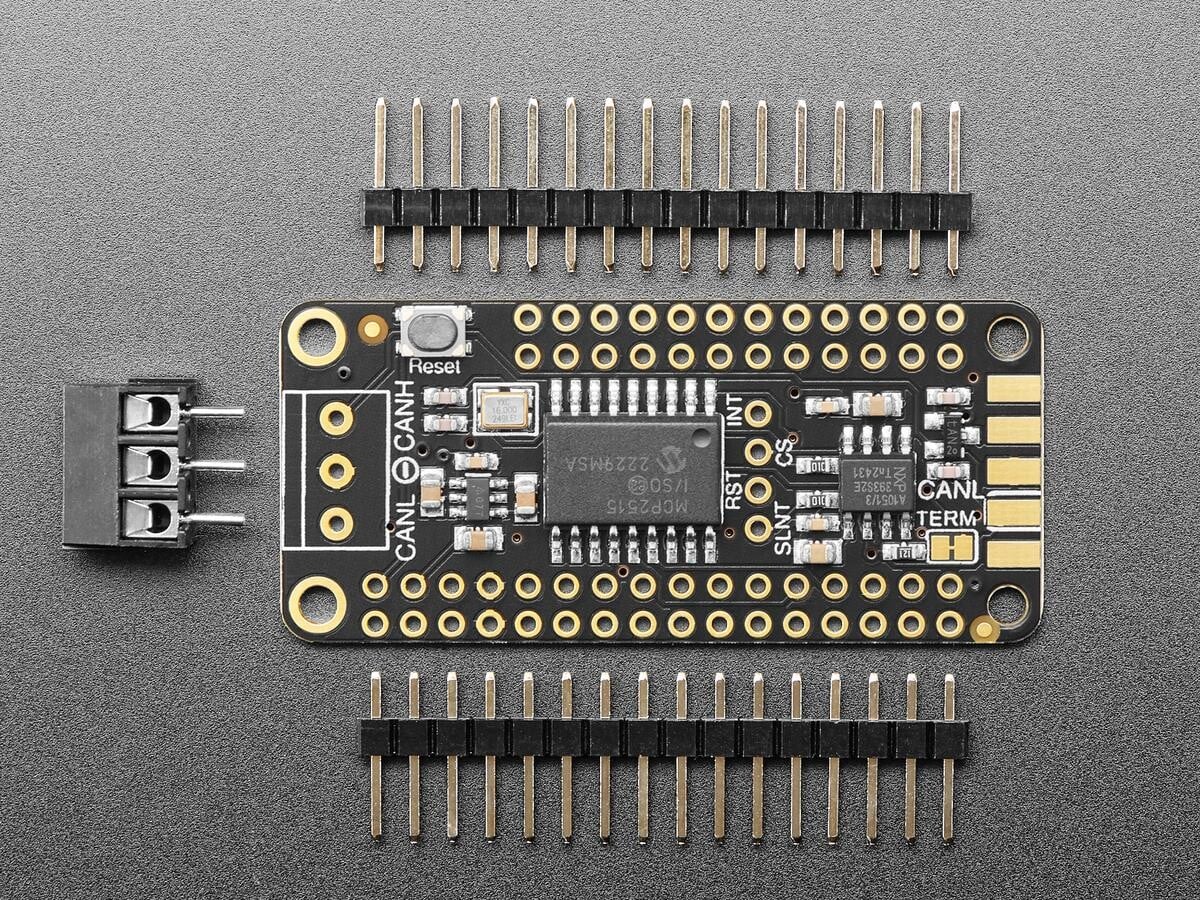

Hver bestilling leveres med en samlebygget vinge, et terminalblok og en header. Du skal selv lodde hoveddelen, men det er en hurtig opgave. Som standard.

Tekniske detaljer

• maks bitrate [mbit/s] 1
• Controller 1
• Internt nej
• aktuell maksimal [ua] 0
• RAM [KB] 0
• Driftsspænding min. [V] 2,7
• Driftsspænding max. [V] 5,5
• RX-buffer 2
• SPI-interface: Ja
• Seriebussens hastighed [MHz] 10
• Strøm i standby-tilstand Max [µA] 0
• Driftstemperatur min. [-40 °C]
• Driftstemperatur max. [& °C] 125
• Tidsstempel (bits) 0
• TX-buffer 3
• TX-event FIFO 0
• TX Kø-0
• Kan nej

Produktmål: 50,6 mm x 22,7 mm x 4,0 mm

Produktvægt: 4,5 g
